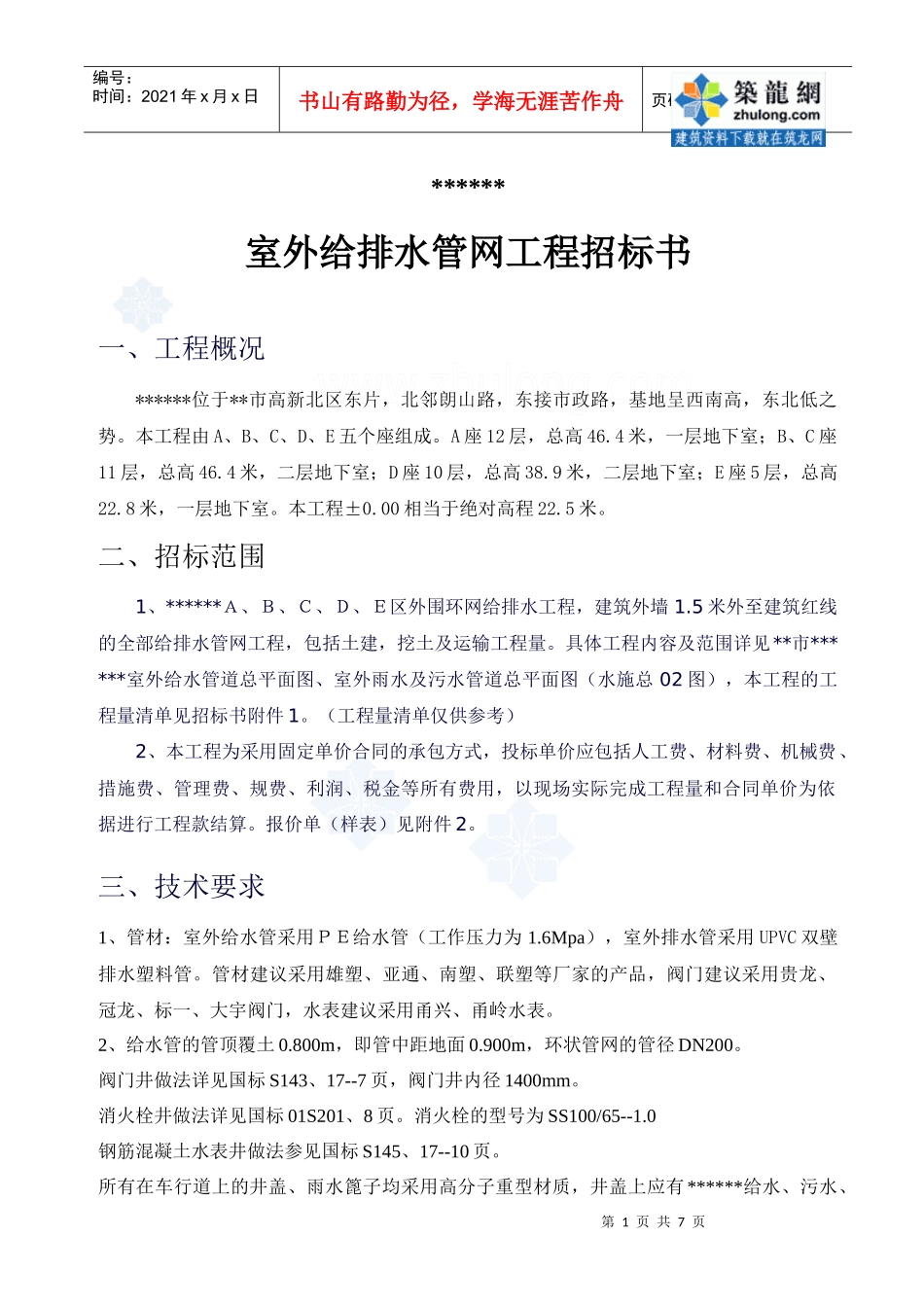

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页******室外给排水管网工程招标书一、工程概况******位于**市高新北区东片，北邻朗山路，东接市政路，基地呈西南高，东北低之势。本工程由A、B、C、D、E五个座组成。A座12层，总高46.4米，一层地下室；B、C座11层，总高46.4米，二层地下室；D座10层，总高38.9米，二层地下室；E座5层，总高22.8米，一层地下室。本工程±0.00相当于绝对高程22.5米。二、招标范围1、******Ａ、Ｂ、Ｃ、Ｄ、Ｅ区外围环网给排水工程，建筑外墙1.5米外至建筑红线的全部给排水管网工程，包括土建，挖土及运输工程量。具体工程内容及范围详见**市******室外给水管道总平面图、室外雨水及污水管道总平面图（水施总02图），本工程的工程量清单见招标书附件1。（工程量清单仅供参考）2、本工程为采用固定单价合同的承包方式，投标单价应包括人工费、材料费、机械费、措施费、管理费、规费、利润、税金等所有费用，以现场实际完成工程量和合同单价为依据进行工程款结算。报价单（样表）见附件2。三、技术要求1、管材：室外给水管采用ＰＥ给水管（工作压力为1.6Mpa），室外排水管采用UPVC双壁排水塑料管。管材建议采用雄塑、亚通、南塑、联塑等厂家的产品，阀门建议采用贵龙、冠龙、标一、大宇阀门，水表建议采用甬兴、甬岭水表。2、给水管的管顶覆土0.800m，即管中距地面0.900m，环状管网的管径DN200。阀门井做法详见国标S143、17--7页，阀门井内径1400mm。消火栓井做法详见国标01S201、8页。消火栓的型号为SS100/65--1.0钢筋混凝土水表井做法参见国标S145、17--10页。所有在车行道上的井盖、雨水篦子均采用高分子重型材质，井盖上应有******给水、污水、第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页雨水、水表等字样。3、平坡段污水管的坡度为0.005，雨水管的坡度为0.004；坡道处的陡坡段，管道埋设按照图中所注标高即可，污水管管径均为DN200，雨水管的管径详见图中标注。4、雨水收水井与雨水检查井之间的连接管，管径为DN200，坡度为0.010，起点管顶覆土0.600m。管道基础采用20cm厚砂垫层基础，做法详见国标95S516、９页污水检查井做法详见国标02S515、２１页雨水检查井做法详见国标02S515、１２页雨水收水井做法详见国标02S518--1、４页5、室外土方挖方与回填应符合以下要求1）沟槽挖方在挖土沟槽两侧应设路障等明显标志，夜间应设红灯，以防止行人或车辆造成事故，并保护好与沟槽相交的标桩及其它管道构筑物等设施。2）土方开挖的边坡坡度控制，按土质的情况来制定，开挖前做好排水措施，以防止冲刷边坡造成塌方和破坏基土。3）管沟开挖应确保沟底土层不被扰动，当无地下水时，挖至设计标高以上5一10cm可停挖，遇地下水时，可挖至设计标高以上15－－20cm，约为沟深的10％左右：待到下管前用人工平整沟底，打好基础垫层,采用20cm厚砂垫层。所有管道在车行道下的，管道两侧及管顶必须先行回填30cm厚石粉夯实，然后再回填原土夯实至设计路基垫层标高。4）管沟两侧不准堆放施工材料及其它物品。5）采用人工机械及人工开挖两种方法。开阔地带无地下障碍的地段采用机械人工相结合的方法，机械挖上部，人工挖下部，以确保管线基础不被扰动，保证地基稳定；狭窄的地段、有电缆及其它的管道和地下障碍较多地段时，均采用人工挖掘，以确保原有地下设施的安全使用。估算两种方法施工，人工挖掘及机械挖掘上方量各占50％左右。6）管道安装管材及配件的运输和堆放①管材及配件在运输，装卸及堆放过程中严禁抛扔或激烈碰撞。②管材配件堆放时，应放平垫实，堆放高度不宜超过1．5米。③管材及配件一般热源距离不小于1米，不得同能溶解橡胶的溶剂（油类、本等）以及有害的酸碱等物质存放在一起。7）管沟回填采用原土回填，淤泥以及淤泥质的土不得用于回填。回填过程中将可能对第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页管线造成伤害的杂物抛出，统一堆放并由乙方清理外运。6、PE给水管道施工应符合相应产品的技术特点及本企业PE给水...
