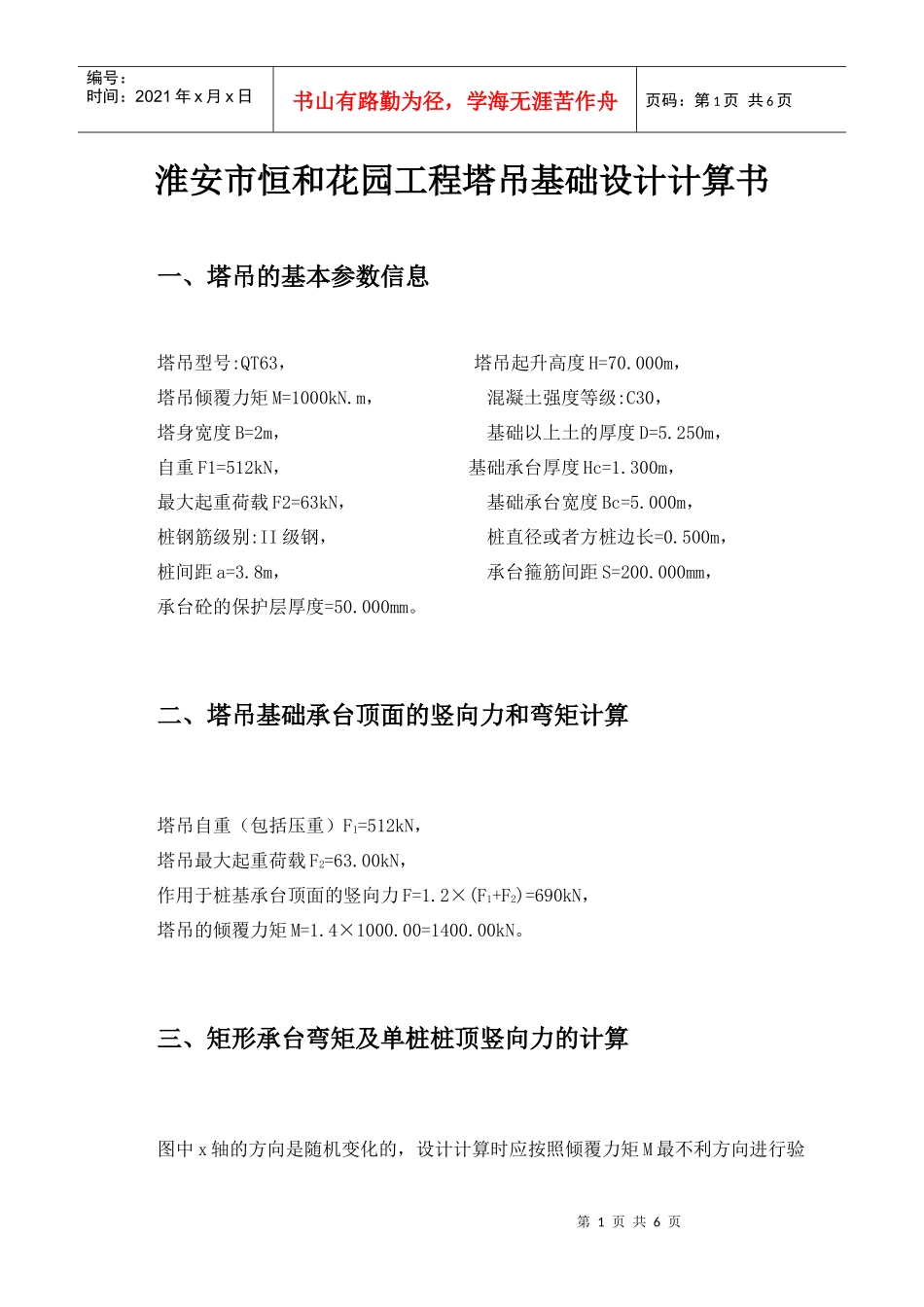

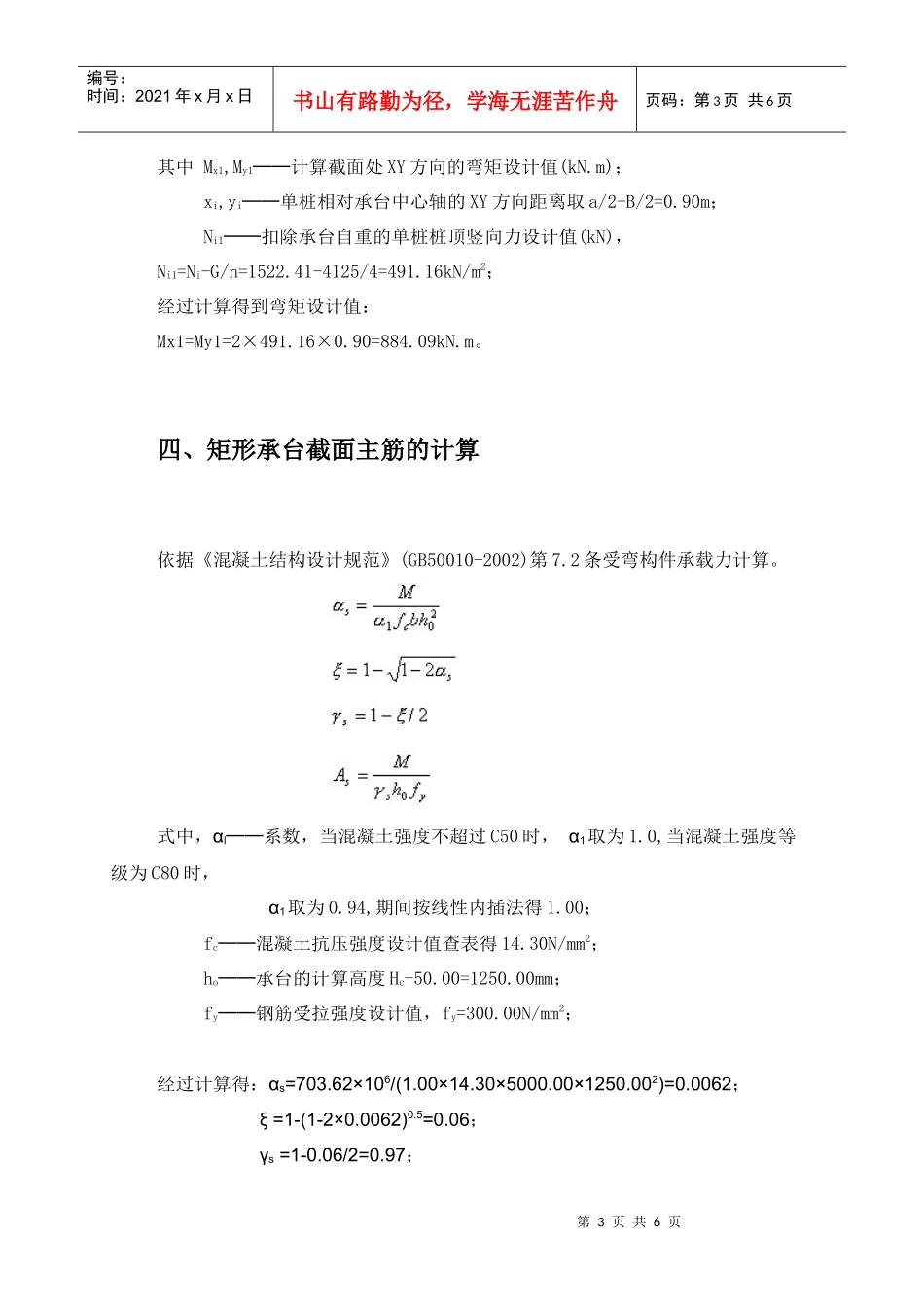

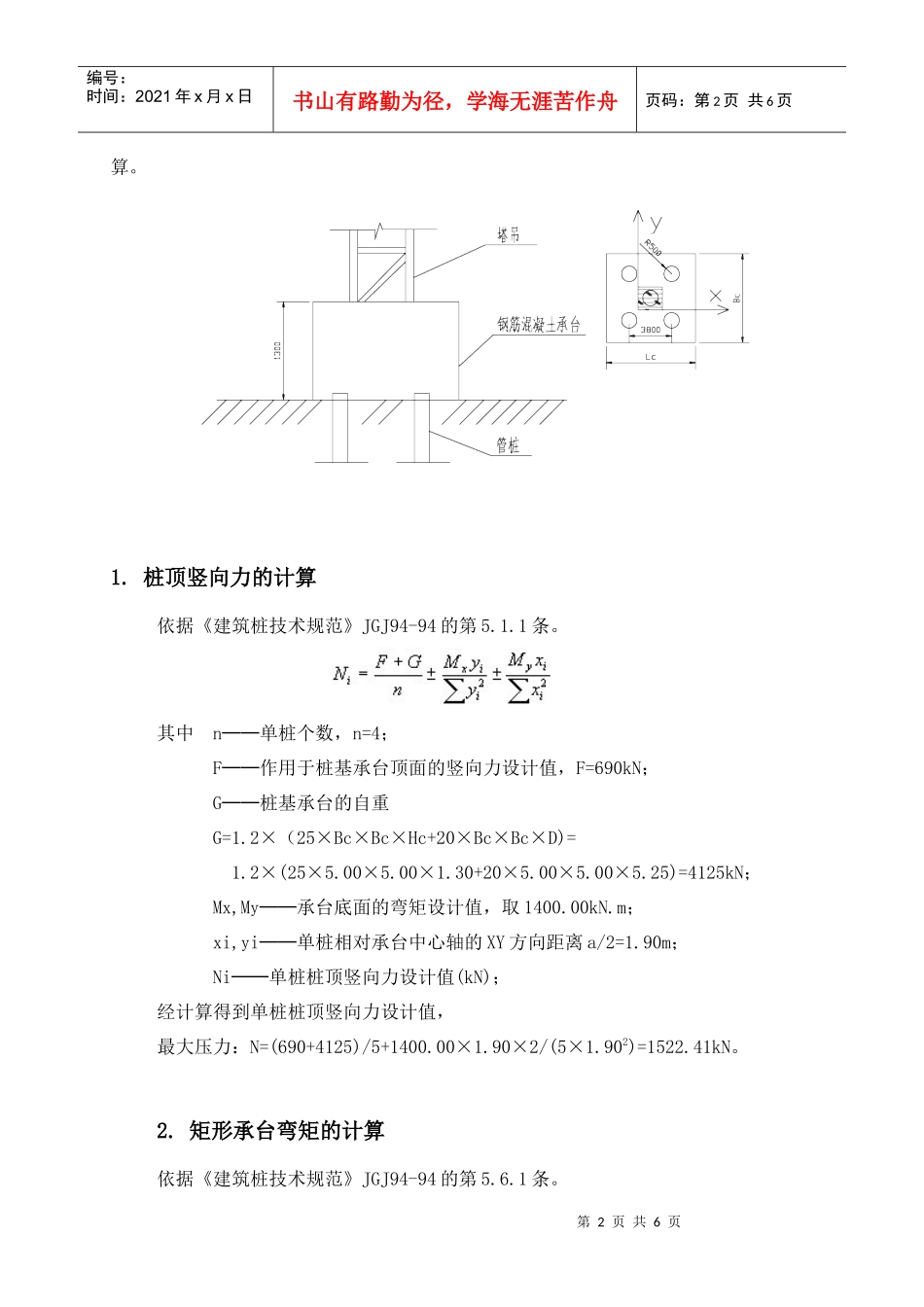

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页淮安市恒和花园工程塔吊基础设计计算书一、塔吊的基本参数信息塔吊型号:QT63,塔吊起升高度H=70.000m,塔吊倾覆力矩M=1000kN.m,混凝土强度等级:C30,塔身宽度B=2m,基础以上土的厚度D=5.250m,自重F1=512kN,基础承台厚度Hc=1.300m,最大起重荷载F2=63kN,基础承台宽度Bc=5.000m,桩钢筋级别:II级钢,桩直径或者方桩边长=0.500m,桩间距a=3.8m,承台箍筋间距S=200.000mm,承台砼的保护层厚度=50.000mm。二、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重(包括压重)F1=512kN,塔吊最大起重荷载F2=63.00kN,作用于桩基承台顶面的竖向力F=1.2×(F1+F2)=690kN,塔吊的倾覆力矩M=1.4×1000.00=1400.00kN。三、矩形承台弯矩及单桩桩顶竖向力的计算图中x轴的方向是随机变化的,设计计算时应按照倾覆力矩M最不利方向进行验第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页算。1.桩顶竖向力的计算依据《建筑桩技术规范》JGJ94-94的第5.1.1条。其中n──单桩个数,n=4;F──作用于桩基承台顶面的竖向力设计值,F=690kN;G──桩基承台的自重G=1.2×(25×Bc×Bc×Hc+20×Bc×Bc×D)=1.2×(25×5.00×5.00×1.30+20×5.00×5.00×5.25)=4125kN;Mx,My──承台底面的弯矩设计值,取1400.00kN.m;xi,yi──单桩相对承台中心轴的XY方向距离a/2=1.90m;Ni──单桩桩顶竖向力设计值(kN);经计算得到单桩桩顶竖向力设计值,最大压力:N=(690+4125)/5+1400.00×1.90×2/(5×1.902)=1522.41kN。2.矩形承台弯矩的计算依据《建筑桩技术规范》JGJ94-94的第5.6.1条。第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页其中Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m);xi,yi──单桩相对承台中心轴的XY方向距离取a/2-B/2=0.90m;Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN),Ni1=Ni-G/n=1522.41-4125/4=491.16kN/m2;经过计算得到弯矩设计值:Mx1=My1=2×491.16×0.90=884.09kN.m。四、矩形承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。式中,αl──系数,当混凝土强度不超过C50时,α1取为1.0,当混凝土强度等级为C80时,α1取为0.94,期间按线性内插法得1.00;fc──混凝土抗压强度设计值查表得14.30N/mm2;ho──承台的计算高度Hc-50.00=1250.00mm;fy──钢筋受拉强度设计值,fy=300.00N/mm2;经过计算得:αs=703.62×106/(1.00×14.30×5000.00×1250.002)=0.0062;ξ=1-(1-2×0.0062)0.5=0.06;γs=1-0.06/2=0.97;第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页Asx=Asy=884.09×106/(0.97×1250.00×300.00)=2430.45mm2。五、矩形承台斜截面抗剪切计算依据《建筑桩技术规范》(JGJ94-94)的第5.6.8条和第5.6.11条。根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性,记为V=1522.41kN我们考虑承台配置箍筋的情况,斜截面受剪承载力满足下面公式:其中,γo──建筑桩基重要性系数,取1.00;bo──承台计算截面处的计算宽度,bo=5000mm;ho──承台计算截面处的计算高度,ho=1250mm;λ──计算截面的剪跨比,λx=ax/ho,λy=ay/ho,此处,ax,ay为柱边(墙边)或承台变阶处至x,y方向计算一排桩的桩边的水平距离,得(Bc/2-B/2)-(Bc/2-a/2)=900.00mm,当λ<0.3时,取λ=0.3;当λ>3时,取λ=3,满足0.3-3.0范围;在0.3-3.0范围内按插值法取值。得λ=0.30;β──剪切系数,当0.3≤λ<1.4时,β=0.12/(λ+0.3);当1.4≤λ≤3.0时,β=0.2/(λ+1.5),得β=0.20;fc──混凝土轴心抗压强度设计值,fc=14.30N/mm2;fy──钢筋受拉强度设计值,fy=300.00N/mm2;S──箍筋的间距,S=200mm。则,1.00×1522.41=15.22×105N≤0.20×300.00×5000×1250=37.5×107N;经过计算承台已满足抗剪要求,只需构造配箍筋!第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5...
