某汽车DAS、Xentry诊断系统详解VIP免费

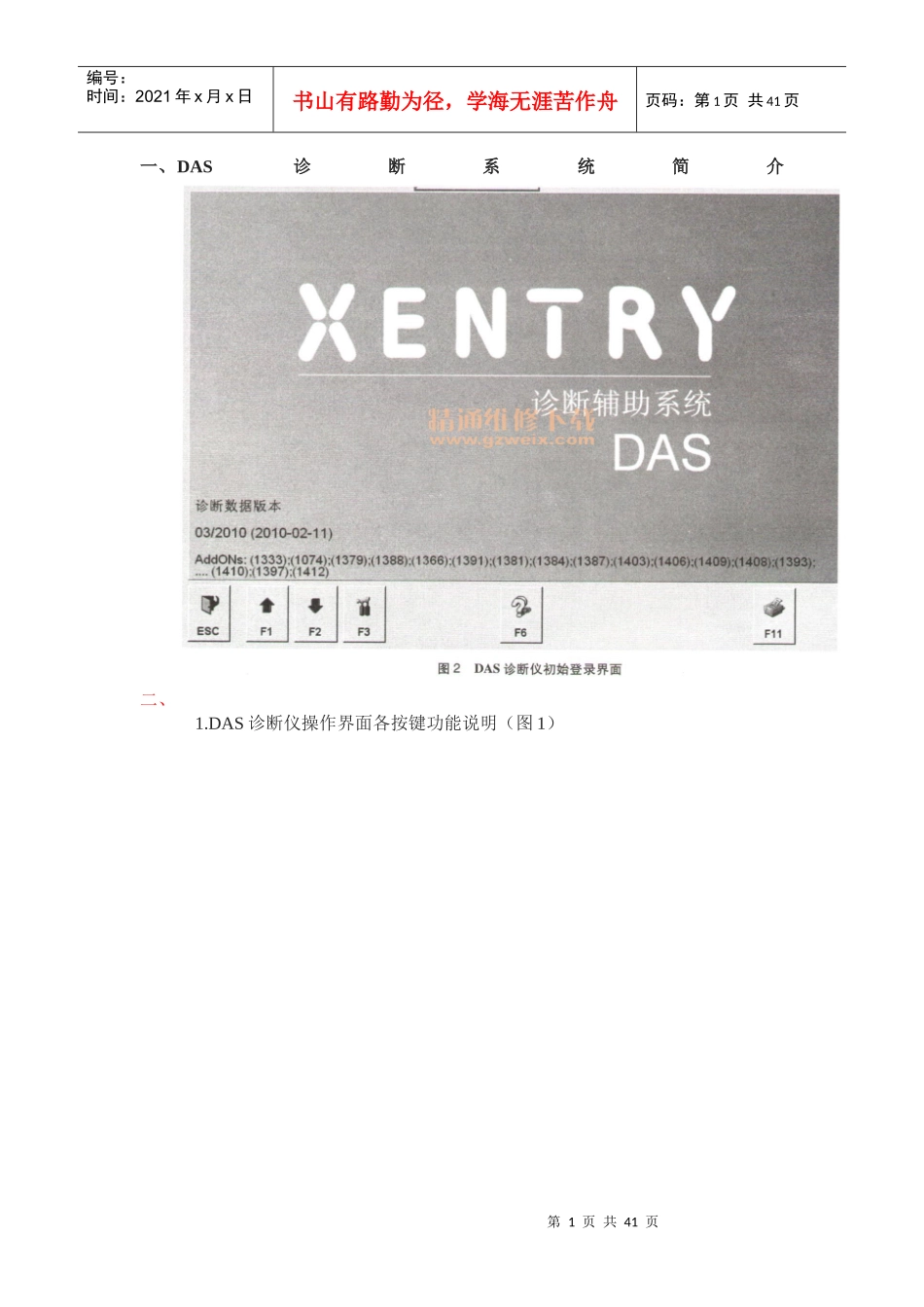

某汽车DAS、Xentry诊断系统详解_第1页
1/41

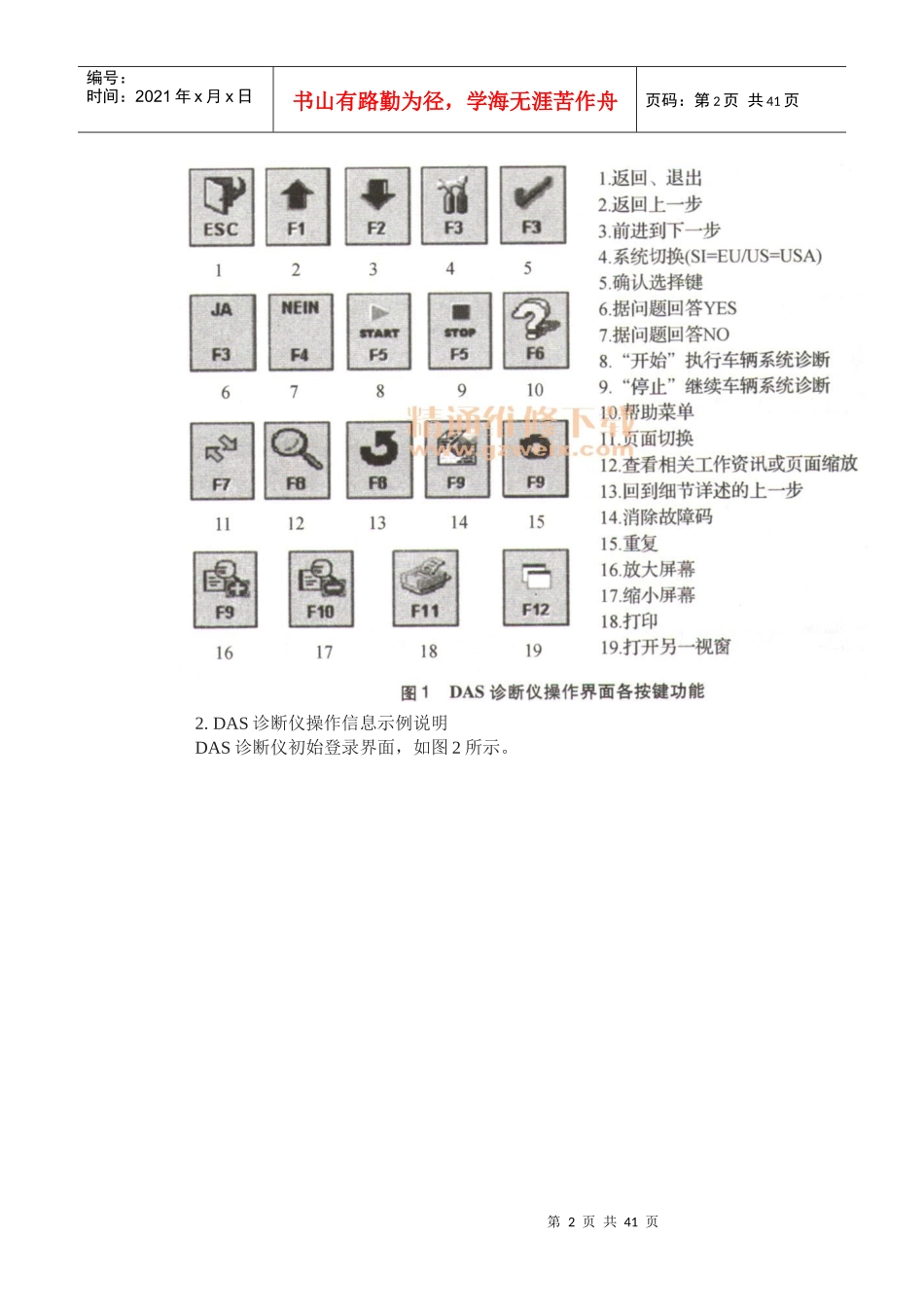

某汽车DAS、Xentry诊断系统详解_第2页
2/41

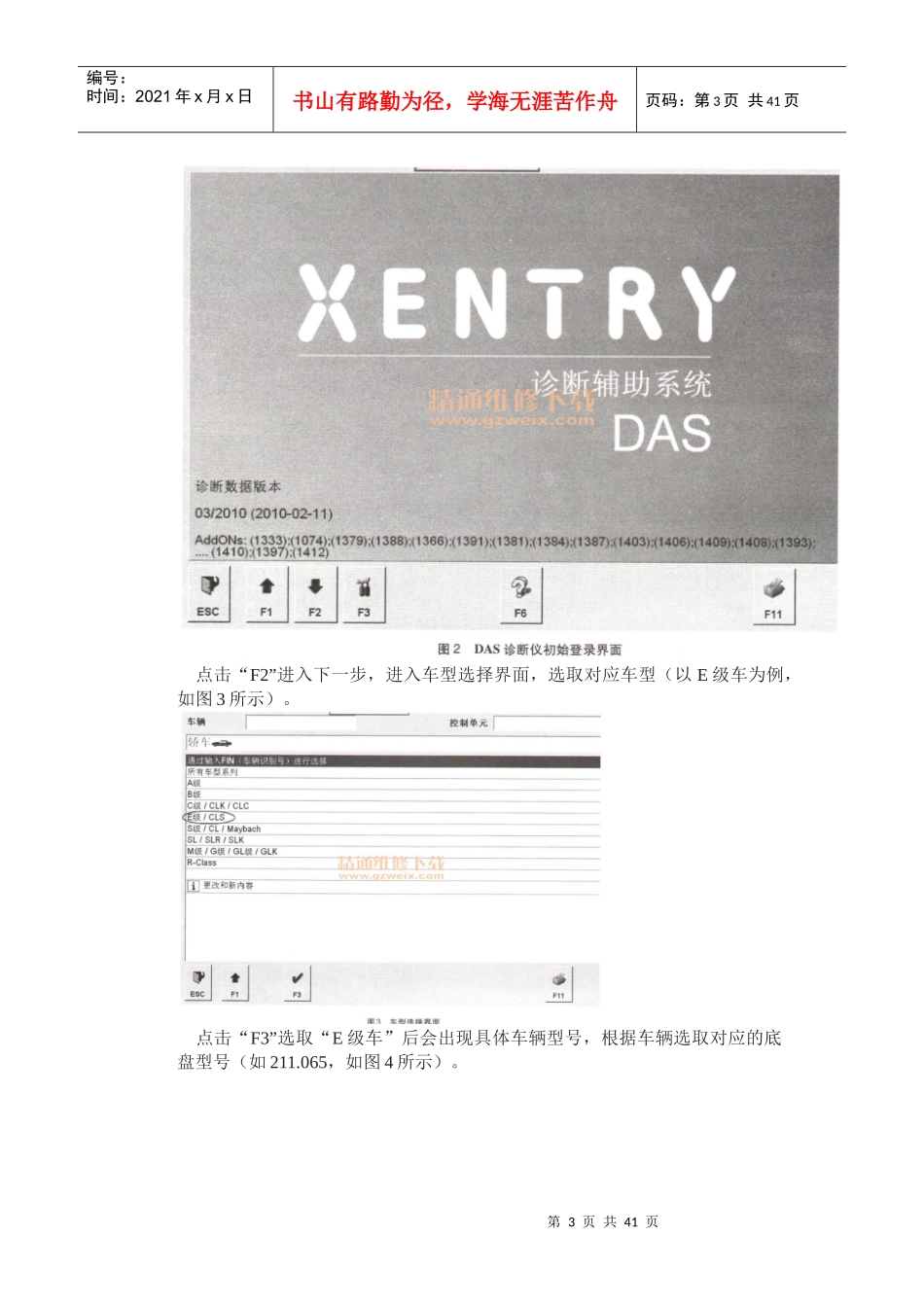

某汽车DAS、Xentry诊断系统详解_第3页
3/41
第1页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共41页一、DAS诊断系统简介二、1.DAS诊断仪操作界面各按键功能说明(图1)第2页共41页第1页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共41页2.DAS诊断仪操作信息示例说明DAS诊断仪初始登录界面,如图2所示。第3页共41页第2页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共41页点击“F2”进入下一步,进入车型选择界面,选取对应车型(以E级车为例,如图3所示)。点击“F3”选取“E级车”后会出现具体车辆型号,根据车辆选取对应的底盘型号(如211.065,如图4所示)。第4页共41页第3页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共41页上述车辆身份识别后会出现诊断功能视图菜单,通常情况下选择第一项“快速测试”,对车辆电控系统进行全盘扫描,这样会把功能先关联的控制模块检测信息全部列出,以便于综合分析功能故障原因。除了“快速测试”(图5)功能外,也可以直接选取“控制模块”选项,根据界面提示直接选取对应的控制模块进行单独测试。“快速测试”结果会将所有控制模块的诊断结果状态在结果栏列出(图6),共有以下几种状态:F、f、i或(√)表明受影响的功能。第5页共41页第4页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共41页F表示故障当前在控制模块中存在。f表示故障以存储的形式在控制模块中存在。i表示控制模块中存在一个事件。“(√)”表示在控制模块中至少曾经存在这样一个故障码,但其功能当前还未检测过。“√”表示控制模块未存储任何故障。另外在当前诊断界面点击F4可以切换诊断结果显示界面,将所有存在故障的控制模块全部列出。F8为具体内容选项,点击后会显示相关控制模块存储的具体故障码信息。在当前诊断界面选取想要诊断的控制模块(双击或按F3),诊断系统会进入对应控制模块检测界面。以211.065车型的发动机控制模块存在故障码“P2006进气温度传感器对正极短路或断路”为例,对DA5诊断仪的操作步骤进行注解。进入控制模块内诊断视图后点击故障码选项(图7),系统会进入控制模块内部故障码存储信息界面(图8)。第6页共41页第5页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共41页第7页共41页第6页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共41页当前诊断界面下点击具体故障码后,再点击F3功能按钮可以进入该故障码的引导检测步骤,或者点击F8查看该故障码的停帧数据。可以点击F11功能按钮将故障存储信息打印。完毕后可以点击F9功能按钮删除故障码。本例故障首先选取故障码P2006-002点击F3进入引导检测步骤,会有界面如图9所示。第8页共41页第7页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共41页发动机控制模块会分析造成该故障码出现的原因。发动机控制模块认定存在当前故障状态的逻辑源自于附带的故障码描述(表1)。点击检查部件B2/5b,(进气温度传感器)后会出现进一步的检查步骤。根据系统提示完成所列出的检查项目后,系统会得出一个可供参考的诊断结论(图10~图17)。第9页共41页第8页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共41页3.维修提示第10页共41页第9页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共41页第11页共41页第10页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共41页第12页共41页第11页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共41页第13页共41页第12页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共41页第14页共41页第13页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共41页第15页共41页第14页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共41页第16页共41页第15页共41页编...
