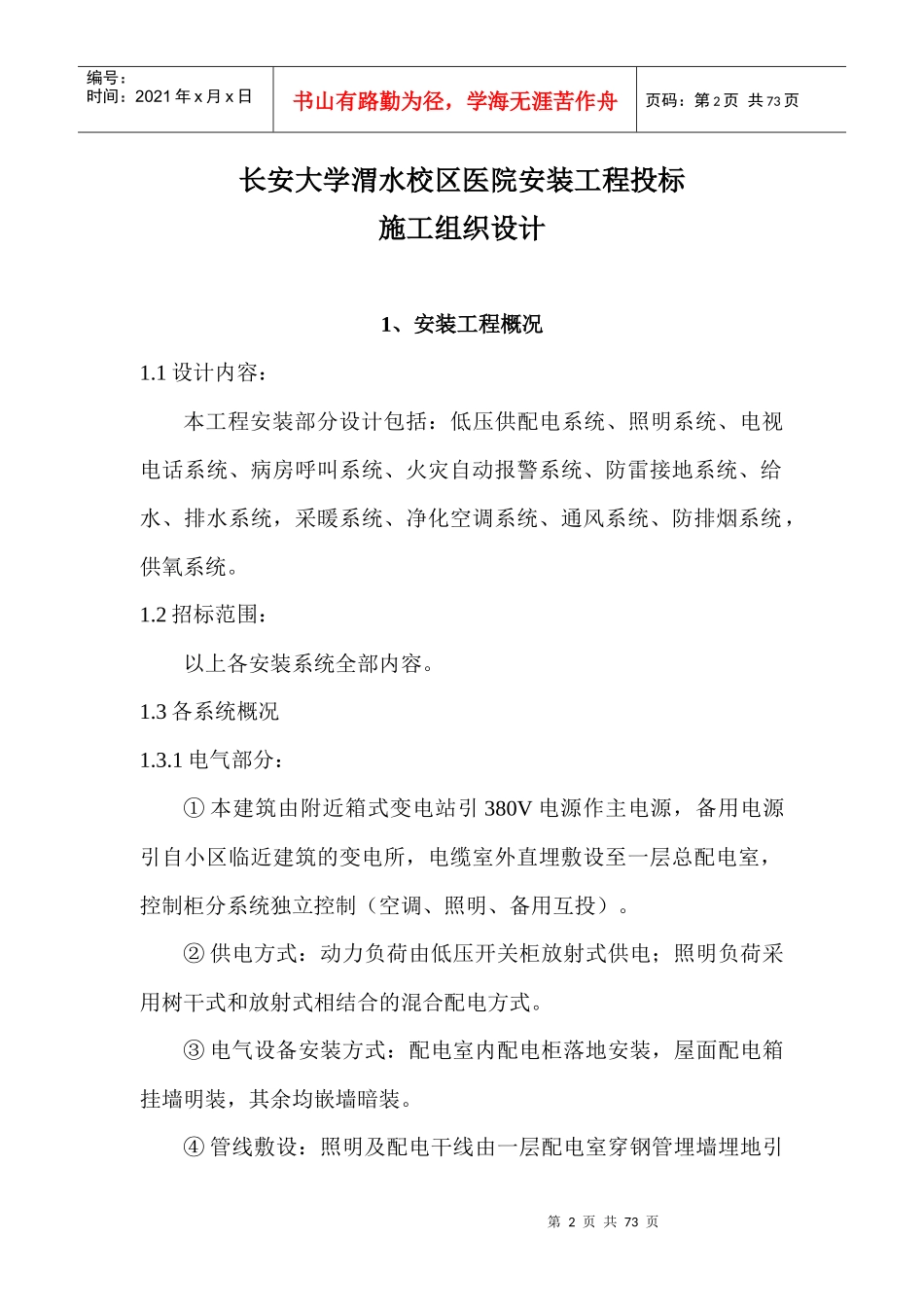

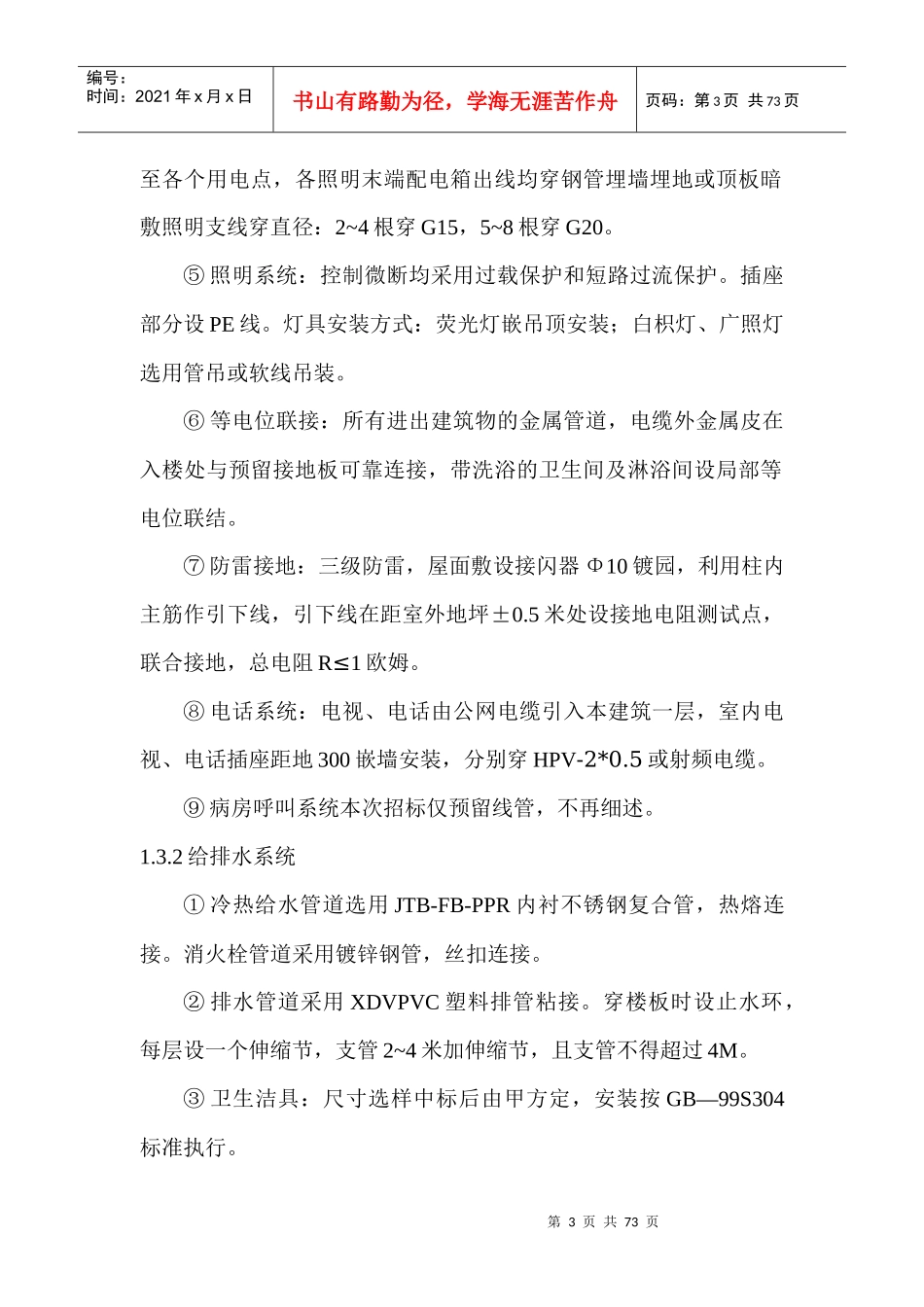

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页长安大学渭水校区医院安装工程投标施工组织设计陕西省第一建筑工程公司安装公司2004年9月14日第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页长安大学渭水校区医院安装工程投标施工组织设计1、安装工程概况1.1设计内容：本工程安装部分设计包括：低压供配电系统、照明系统、电视电话系统、病房呼叫系统、火灾自动报警系统、防雷接地系统、给水、排水系统，采暖系统、净化空调系统、通风系统、防排烟系统，供氧系统。1.2招标范围：以上各安装系统全部内容。1.3各系统概况1.3.1电气部分：①本建筑由附近箱式变电站引380V电源作主电源，备用电源引自小区临近建筑的变电所，电缆室外直埋敷设至一层总配电室，控制柜分系统独立控制（空调、照明、备用互投）。②供电方式：动力负荷由低压开关柜放射式供电；照明负荷采用树干式和放射式相结合的混合配电方式。③电气设备安装方式：配电室内配电柜落地安装，屋面配电箱挂墙明装，其余均嵌墙暗装。④管线敷设：照明及配电干线由一层配电室穿钢管埋墙埋地引第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页至各个用电点，各照明末端配电箱出线均穿钢管埋墙埋地或顶板暗敷照明支线穿直径：2~4根穿G15，5~8根穿G20。⑤照明系统：控制微断均采用过载保护和短路过流保护。插座部分设PE线。灯具安装方式：荧光灯嵌吊顶安装；白枳灯、广照灯选用管吊或软线吊装。⑥等电位联接：所有进出建筑物的金属管道，电缆外金属皮在入楼处与预留接地板可靠连接，带洗浴的卫生间及淋浴间设局部等电位联结。⑦防雷接地：三级防雷，屋面敷设接闪器Φ10镀园，利用柱内主筋作引下线，引下线在距室外地坪±0.5米处设接地电阻测试点，联合接地，总电阻R≤1欧姆。⑧电话系统：电视、电话由公网电缆引入本建筑一层，室内电视、电话插座距地300嵌墙安装，分别穿HPV-2*0.5或射频电缆。⑨病房呼叫系统本次招标仅预留线管，不再细述。1.3.2给排水系统①冷热给水管道选用JTB-FB-PPR内衬不锈钢复合管，热熔连接。消火栓管道采用镀锌钢管，丝扣连接。②排水管道采用XDVPVC塑料排管粘接。穿楼板时设止水环，每层设一个伸缩节，支管2~4米加伸缩节，且支管不得超过4M。③卫生洁具：尺寸选样中标后由甲方定，安装按GB—99S304标准执行。第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页④屋面及地沟内的热水管道用50mm厚岩棉保温。吊顶内管道及热水立管和热水供回水管均采用橡塑海绵管保温，厚度为20mm。1.3.3采暖系统①采暖供回水由校区换热站提供。水温95℃~70℃，定压、补水由换热站解决。②该系统为上供下回双管系统。室内供水干管布置在顶层楼板下，回水干管布置在低层地沟内。③采暖管道采用焊接钢管DN>32焊接连接，DN≤32丝扣连接。1.3.4净化空调系统①设手术室净化级别为局部10000级，换气次数25次/小时。②手术室气为顶送下部侧回的乱流方式。气压差5Pa~10Pa。③空调设备采用风冷洁净式空调机。空气经过初、中、高效三级过滤，送风口采用密集型布置高效过滤器送风口，送回风管安装微穿孔板消声器。④风管穿楼板处安装防火阀FFH—1（70℃）与空调机连锁。1.3.5通风、排烟系统①医院内卫生间、浴室、供氧控制室、生化室、中、西药房（库）、冲洗、污物间、妇产科、妇检、敷料、消毒、暗室等均设置全室通风系统。第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页②2~5层及5层部分室内设计了机械排烟系统（PY—1），轴流排烟风机屋顶安装。③进出空调机房的风管、穿过防火墙的风管（除排烟）、穿越楼板风管上均安装防火阀（70℃），排烟在风机入口处加280℃防火阀与风机连锁。④内走廊设排烟风口，火警时由消防控制室开启火灾层排烟口。1.3.6医用氧气系统①供氧站设在一层，由供氧站向病区两路供氧，一组工作，一组备用。②最大供氧气量为28m³/h，二层设稳压装置，输送氧气压力为0.2~...
