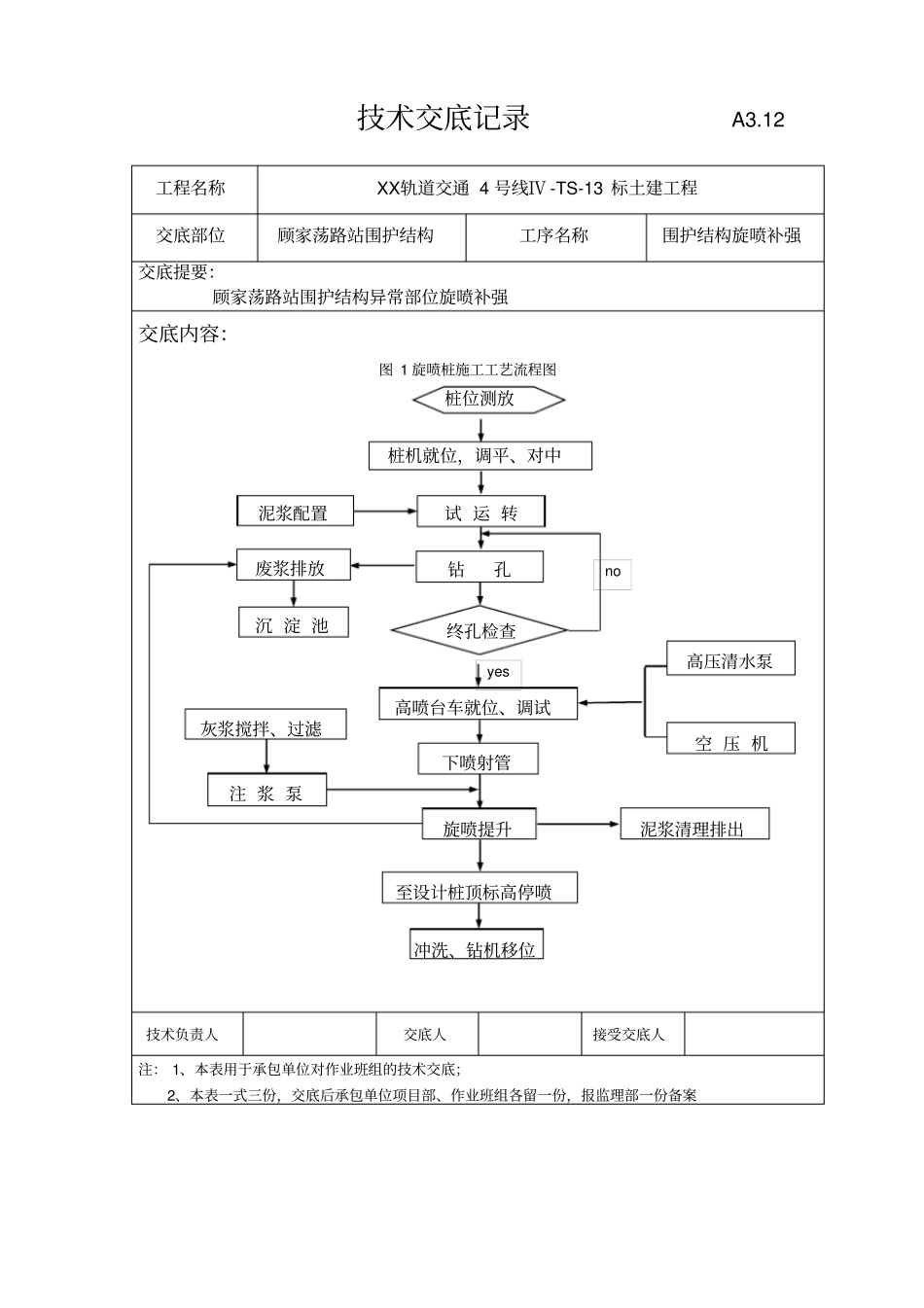

技术交底记录A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位顾家荡路站围护结构工序名称围护结构旋喷补强交底提要：顾家荡路站围护结构异常部位旋喷补强交底内容：一、工程概况顾家荡路站端头井采用Ф1000@800钻孔咬合桩，桩长22m，深入基底以下10.36m。钻孔咬合桩分A、B两种桩型，A型桩为素砼桩，桩身采用C30水下超缓凝混凝土，B型桩桩身为钢筋混凝土，桩身采用C30水下混凝土。采用双重管旋喷桩对存在缺陷的咬合桩进行补强，旋喷桩实桩桩顶标高-4.06，桩底标高-25.06，桩长21m，旋喷桩桩位布置见附图《围护结构旋喷补强平面布置图》，围护结构处补强旋喷共计施工29根。二、施工工艺高压选喷桩采用同轴双通道二重注浆管复合喷射高压水泥浆和压缩空气二中介质，以浆液作为喷射流，冲击切割土体并与之搅拌混合，随着注浆管的旋转和提升从而形成圆柱体，浆液与土体接过一系列的物理化学反应，固结成桩，从而达到加固土体的作用。成桩直径要求为800mm，SMW工法与咬合桩接缝处旋喷桩桩间搭接200mm，间距500mm。（1）、工艺流程见下图《旋喷桩施工工艺流程图》（2）、施工参数选择泵压：25Mpa;空气压力:0.7Mpa喷嘴直径及数量：2.3mmx1流量：60L/min钻杆升速：10㎝／min;钻杆转速：10r／min水灰比：1.0水泥：普42.5袋装水泥，每米水泥用量280Kg/m。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案技术交底记录A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位顾家荡路站围护结构工序名称围护结构旋喷补强交底提要：顾家荡路站围护结构异常部位旋喷补强交底内容：图1旋喷桩施工工艺流程图技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案yes灰浆搅拌、过滤注浆泵泥浆配置钻孔高喷台车就位、调试废浆排放下喷射管至设计桩顶标高停喷旋喷提升冲洗、钻机移位高压清水泵空压机泥浆清理排出终孔检查沉淀池no桩机就位，调平、对中试运转桩位测放技术交底记录A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位顾家荡路站围护结构工序名称围护结构旋喷补强交底提要：顾家荡路站围护结构异常部位旋喷补强交底内容：三、施工控制措施1、钻机就位应平稳，立轴、转盘与孔位对正，高压设备与管路系统应符合设计及安全要求，防止管路堵塞，密封良好。2、喷射注浆应注意设备开动顺序。二重管气、浆供应应有序进行，衔接紧密。3、对深层长桩应根据地址条件，分层选择适宜的喷射参数，保证成桩均匀一致。4、在高压喷射注浆过程中，当出现压力突增或突降时、大量冒浆或者完全不冒浆时，应查明原因，采取相应措施。5、注浆完毕应迅速拔出注浆管，桩顶凹坑应及时以水灰比为0.6的水泥浆补灌。6、高压旋喷桩桩体无侧限抗压强度、桩长及成桩均匀性应符合设计要求。7、高压旋喷桩处理后的复合地基承载力应符合设计要求。8、钻机成孔和喷浆过程中，应将废弃的加固材料及冒浆回收处理，防止环境污染。9、旋喷桩施工中应注意的问题（1）旋喷机就位时机座要平稳，立轴或转盘与孔位对正，倾角与设计误差一般不得大于0.5°（2）喷射注浆前要检查高压设备和管路系统，设备的压力和排量必须满足设计要求。管路系统的密封圈必须良好。各通道和喷嘴内不得有杂物。（3）喷射注浆时要注意准备，开动注浆泵，待估算水泥浆的前锋已经流出喷头后，才开始提升注浆管。自下而上喷射注浆。（4）喷射注浆时，开机顺序也要遵守第3）条的规定。同时开始喷射注浆孔的孔段要与前段搭接0.1m防止固结体脱节。（5）喷射注浆作业后，由于浆液析水作用，一般均有不同程度的收缩，使固体体顶部出现凹穴，所以应及时用水灰比为0.6~1的水泥浆进行补灌，并要预防其他钻孔排除的泥土或杂物进入。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案技术交底记录A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程...
