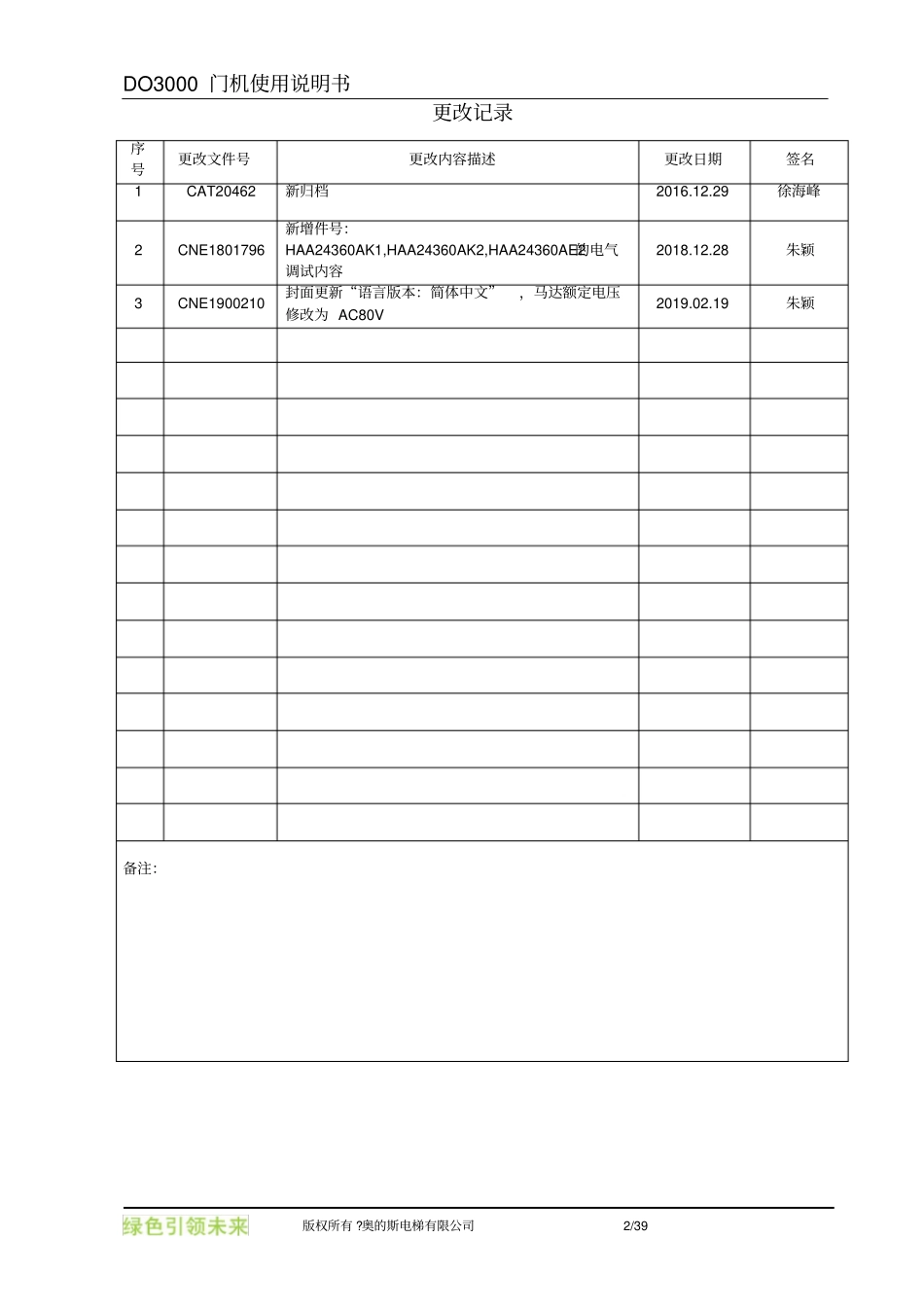

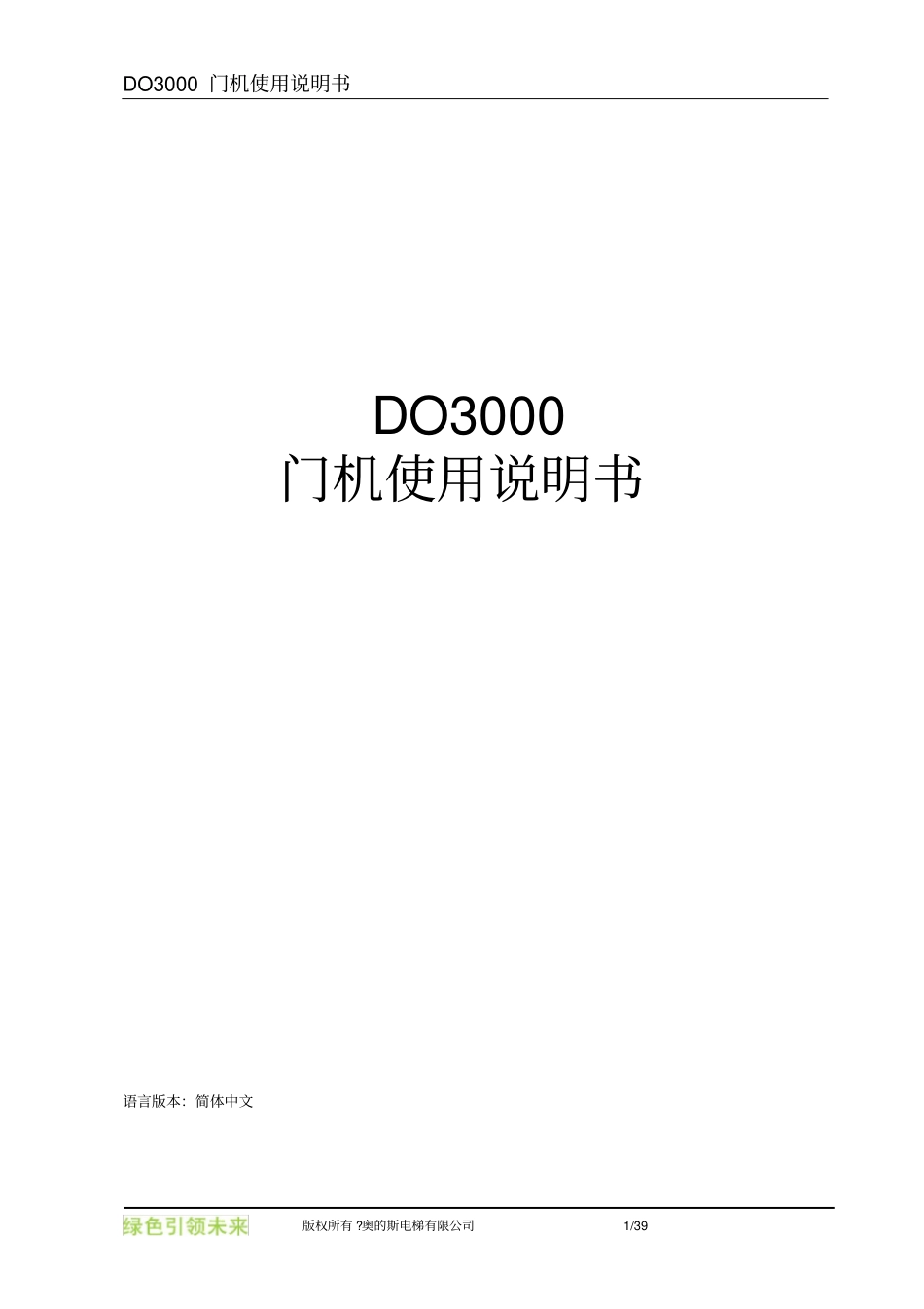

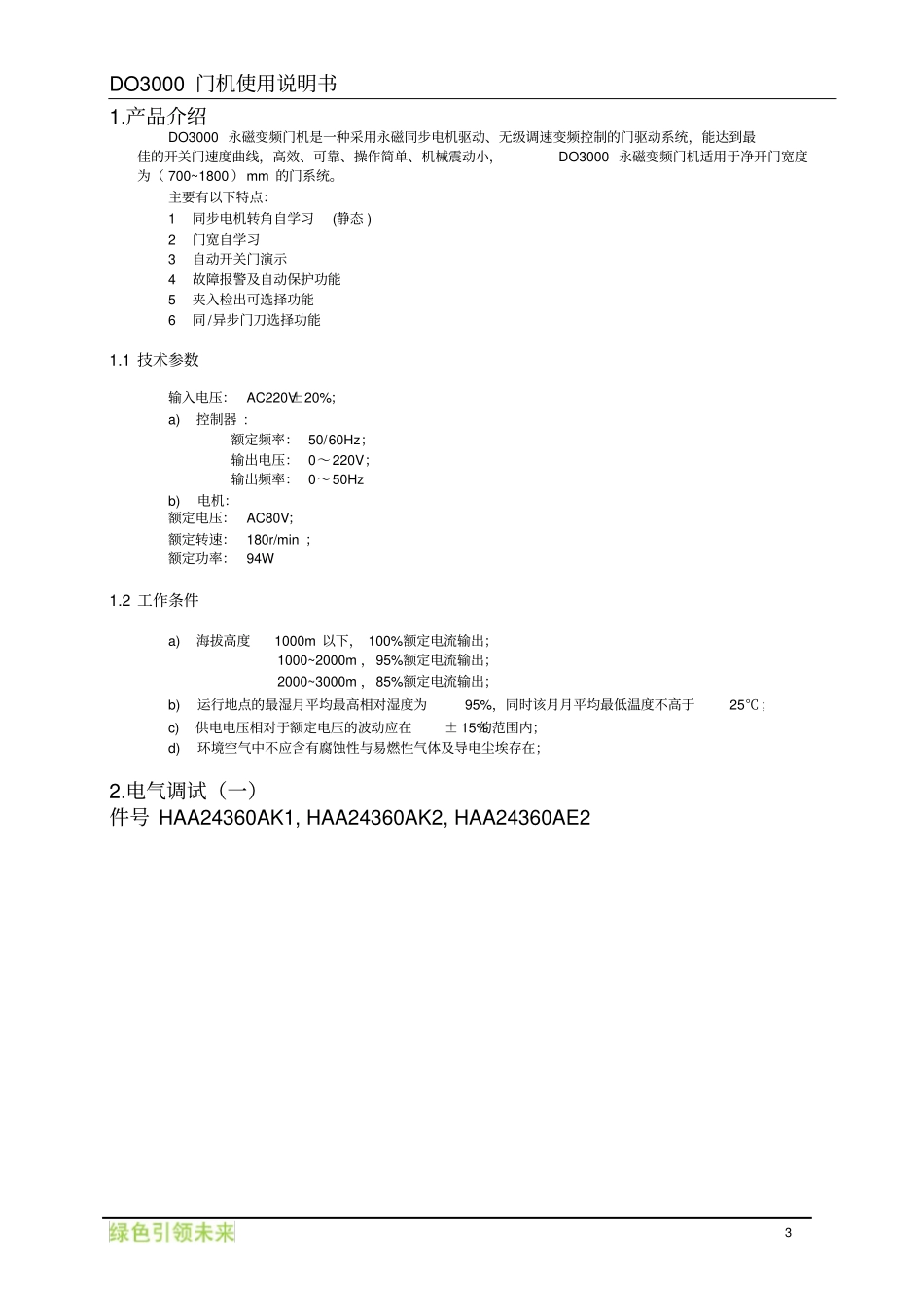

DO3000门机使用说明书版权所有?奥的斯电梯有限公司1/39DO3000门机使用说明书语言版本：简体中文DO3000门机使用说明书版权所有?奥的斯电梯有限公司2/39更改记录序号更改文件号更改内容描述更改日期签名1CAT20462新归档2016.12.29徐海峰2CNE1801796新增件号：HAA24360AK1,HAA24360AK2,HAA24360AE2的电气调试内容2018.12.28朱颖3CNE1900210封面更新“语言版本：简体中文”，马达额定电压修改为AC80V2019.02.19朱颖备注：DO3000门机使用说明书31.产品介绍DO3000永磁变频门机是一种采用永磁同步电机驱动、无级调速变频控制的门驱动系统，能达到最佳的开关门速度曲线，高效、可靠、操作简单、机械震动小，DO3000永磁变频门机适用于净开门宽度为（700~1800）mm的门系统。主要有以下特点：1同步电机转角自学习(静态)2门宽自学习3自动开关门演示4故障报警及自动保护功能5夹入检出可选择功能6同/异步门刀选择功能1.1技术参数输入电压：AC220V±20%；a)控制器:额定频率：50/60Hz；输出电压：0～220V；输出频率：0～50Hzb)电机：额定电压：AC80V；额定转速：180r/min；额定功率：94W1.2工作条件a)海拔高度1000m以下，100%额定电流输出；1000~2000m，95%额定电流输出；2000~3000m，85%额定电流输出；b)运行地点的最湿月平均最高相对湿度为95%，同时该月月平均最低温度不高于25℃；c)供电电压相对于额定电压的波动应在±15%的范围内；d)环境空气中不应含有腐蚀性与易燃性气体及导电尘埃存在；2.电气调试（一）件号HAA24360AK1,HAA24360AK2,HAA24360AE2DO3000门机使用说明书42.1控制器接线图2.1.1HAA24360AK1控制器组件接线图2-1HAA24360AK1控制器组件接线图DO3000门机使用说明书52.1.2HAA24360AK2控制器组件接线图2-2HAA24360AK2控制器组件接线图2.1.3HAA24360AE2控制器组件接线图2-3HAA24360AE2控制器组件接线图DO3000门机使用说明书62.2端口定义和说明2.2.1控制器外壳2.2.1.1HAA24360AK1、HAA24360AK2控制器外壳图2-4控制器外壳2.2.1.2HAA24360AE2控制器外壳图2-5控制器外壳DO3000门机使用说明书7图中圆圈代表指示灯及自学习按钮：电源指示灯：电源正常时常亮。电机使能指示灯：电机有力输出时常亮。ST1/ST2/ST3：ST码输入信号，有效时常亮。DOS：触发乘客保护功能时亮。DOL：开门到位时常亮。ERROR：控制器出现故障时常亮。自学习按钮：用于控制器角度及门宽自学习。2.2.1.3输入输出口定义和说明端口定义和说明见表2-1~表2-5表2-1电源线：端子说明P1-1L电源火线P1-2PE电源地线P1-3N电源零线表2-2输入输出信号（件号HAA24360AK1,HAA24360AK2）：端子说明P2-1RSL通讯端口P2-2RSL通讯端口P2-30VP2-4DC30V，上位机提供的电源P2-5DOB，开门按钮信号P2-6REV，光幕信号P2-7IN1，预留输入端口P2-8DCL，预留关门到位信号P2-9DC24V，由DC30V经过处理得到，提供光幕电源表2-3输入输出信号（件号HAA24360AE2）：端子说明P2-1COM，输入信号公共端P2-2ST1，ST码信号P2-3ST2，ST码信号P2-4ST3，ST码信号P2-5DOB，开门按钮信号P2-6REV，光幕信号P2-7SGS，安全触板信号P2-8DOS，乘客保护功能反馈信号P2-9DOL，开门到位信号P2-1024VDC，24V电源P2-11GND，电源地线DO3000门机使用说明书8表2-4电机编码器信号：端子说明P3-1GND，电源地线P3-2CSN，片选信号P3-3CLK，时钟信号P3-4DO，数据信号P3-5VCC，电源信号表2-5电机动力线信号：端子说明P4-1W，电机W相P4-2V，电机V相P4-3U，电机U相P4-4PE，电机接地线2.3服务器使用说明2.3.1服务器使用简介采用奥的斯专用服务器，操作简便，符合调试人员操作习惯。服务器图见下图。DISPSTATEMODULESETFUNCTIONDISPINONOFFGOBACKENTERUPDOWNSELOUTENTCALLTESTDEFCBA7896541230GOONCLEAR服务器右边三列按键共有上下两排，如果要用上边的功能，则直接按此按键；如果要用下边的功能，则用转换键+此按键。主操作屏返回主菜单返回上一级菜单转换键（shift）上翻/下翻键清除/确认键数字键DO3000门机使用说明书91ON3DOWN3DOWNGOONGOBACK2.3.2操作举例上电后，服务器屏幕显示如下：WELCOME!DoorDrive=3此界面为服务器的主界面。按左上角的键可以返回此界面。例：进入曲线菜单（331）在主...
