(整理)建筑外门窗抗风压性能报告(通窗)VIP免费

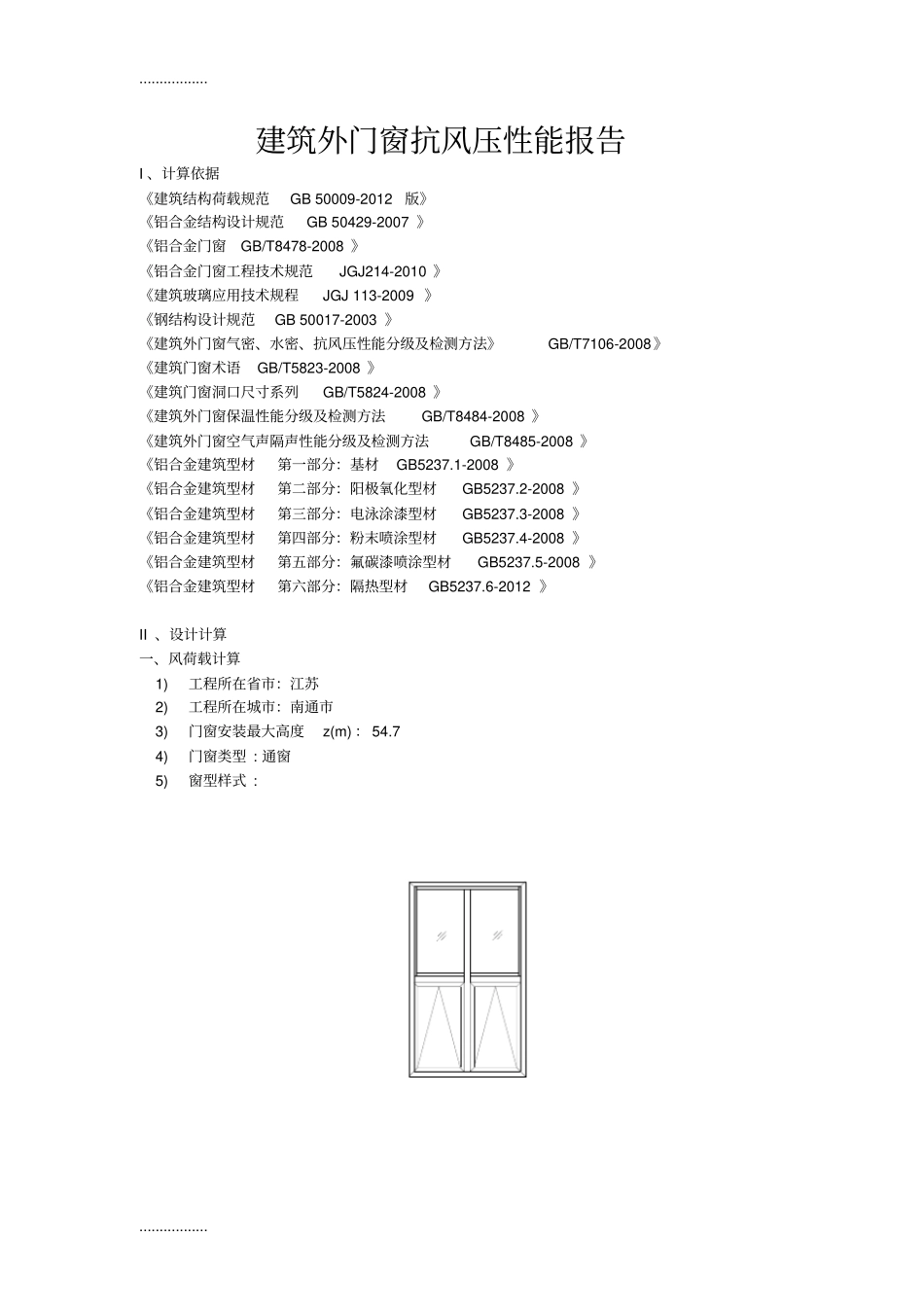

..................................鑫城花园铝合金门窗工程抗风压性能计算书南通鸿盛装饰工程有限公司南通天星塑铝门窗安装有限公司南通旭辉幕墙装饰有限公司南通市小公牛装饰工程有限公司南通顺源装潢工程有限公司南通新纪元门窗安装有限公司2015年1月21日..................................建筑外门窗抗风压性能报告I、计算依据《建筑结构荷载规范GB50009-2012版》《铝合金结构设计规范GB50429-2007》《铝合金门窗GB/T8478-2008》《铝合金门窗工程技术规范JGJ214-2010》《建筑玻璃应用技术规程JGJ113-2009》《钢结构设计规范GB50017-2003》《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008》《建筑门窗术语GB/T5823-2008》《建筑门窗洞口尺寸系列GB/T5824-2008》《建筑外门窗保温性能分级及检测方法GB/T8484-2008》《建筑外门窗空气声隔声性能分级及检测方法GB/T8485-2008》《铝合金建筑型材第一部分：基材GB5237.1-2008》《铝合金建筑型材第二部分：阳极氧化型材GB5237.2-2008》《铝合金建筑型材第三部分：电泳涂漆型材GB5237.3-2008》《铝合金建筑型材第四部分：粉末喷涂型材GB5237.4-2008》《铝合金建筑型材第五部分：氟碳漆喷涂型材GB5237.5-2008》《铝合金建筑型材第六部分：隔热型材GB5237.6-2012》II、设计计算一、风荷载计算1)工程所在省市：江苏2)工程所在城市：南通市3)门窗安装最大高度z(m)：54.74)门窗类型:通窗5)窗型样式:..................................6)窗型尺寸:窗宽W(mm):1400窗高H(mm):29001风荷载标准值计算:Wk=βgz*μS1*μZ*W0(按《建筑结构荷载规范》GB50009-2012版8.1.1-2)1.1基本风压W0=450N/m^2(按《建筑结构荷载规范》GB50009-2012版规定,采用50年一遇的风压，但不得小于0.3KN/m^2)1.2阵风系数计算:βgz=1+2*g*I10*(Z/10)^(-α)其中：g为峰值因子，取2.5；其中：I10为10米高名义湍流强度，对应A、B、C、D类地面粗糙度，分别取0.12、0.14、0.23、0.39；其中：Z为安装高度；其中：α为地面粗糙度指数，对应A、B、C、D类地面粗糙度，分别取0.12、0.15、0.22、0.30；本工程按：C类有密集建筑群的城市市区取值。安装高度<5米时,按5米时的阵风系数取值。βgz=1+2*2.5*0.23*(53.1/10)^(-0.22)=1.79648(按《建筑结构荷载规范》GB50009-2012版8.6.1规定)1.3风压高度变化系数μz:1)A类地区：μZ=1.284*(z/10)^0.24,z为安装高度；2)B类地区：μZ=1.000*(z/10)^0.30,z为安装高度；3)C类地区：μZ=0.544*(z/10)^0.44,z为安装高度；4)D类地区：μZ=0.262*(z/10)^0.60,z为安装高度；本工程按：C类有密集建筑群的城市市区取值。μZ=0.544*(53.1/10)^0.44=1.13407(按《建筑结构荷载规范》GB50009-2012版8.2.1规定)1.4局部风压体型系数μs1的计算：μs1：计算点的局部风压体型系数，取1.0；按《建筑结构荷载规范》GB50009-2012版8.3.3条：计算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：1.封闭式矩形平面房屋的墙面及屋面可按表8.3.1的规定采用；2.檐口、雨篷、遮阳板、边棱处的装饰条等突出构件，取-2.0；3.其他房屋和构筑物可按本规范第8.3.1条规定的体型系数的1.25倍取值；1.4.1主要受力杆件局部风压体型系数μs1的计算：按《建筑结构荷载规范》GB50009-2012版8.3.4条：计算非直接承受风荷载的围护构件风荷载时，局部体型系数μs1可按构件从属面积折减，折减系数按下列规定采用：1.当从属面积不大于1平方米时，折减系数取1.0；2.当从属面积大于或等于25平方米时，对墙面折减系数取0.8，对局部体型系数绝对值大于1.0的屋面区域折减系数取0.6，对其他屋面区域折减系数取1.0；..................................3.当从属面积大于1平方米小于25平方米时，墙面和绝对值大于1.0的屋面局部体型系数可采用对数插值，即按下式计算局部体型系数；μs1(A)=μs1(1)+[μs1(25)-μs1(1)]logA/1.4本窗型所有受力杆件中，从属面积最大的受力杆件为：竖向杆件中的<加强中挺>其从属面积为A=左1:1.274+左2:1.568+右1:0.741+右2:0.912=4.495主要受力杆件的从属面积A<25平方米,且>1平方米LogA=Log(4.495)=1.50297μs1(4.495)=μs1(1)+[μs...
