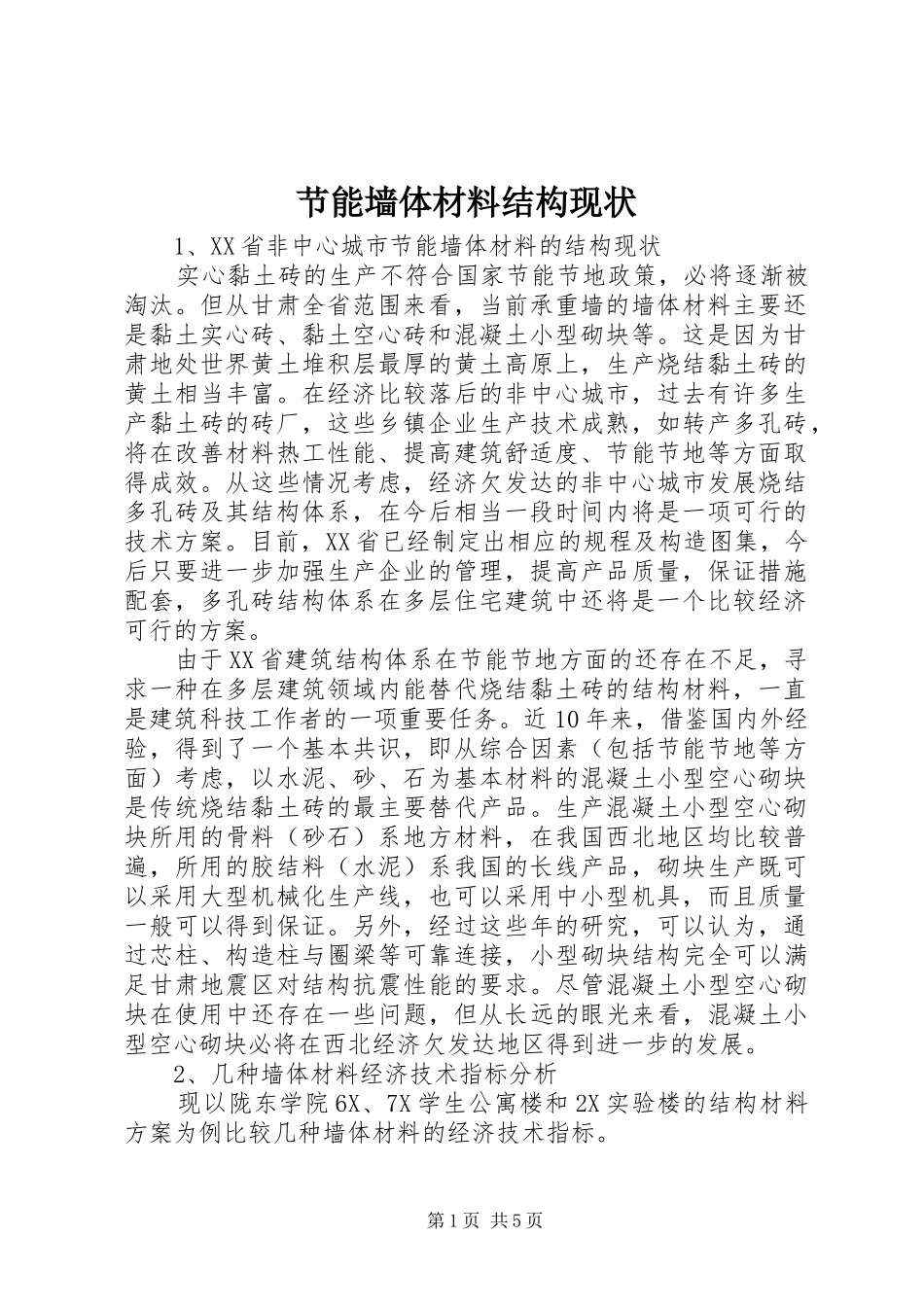

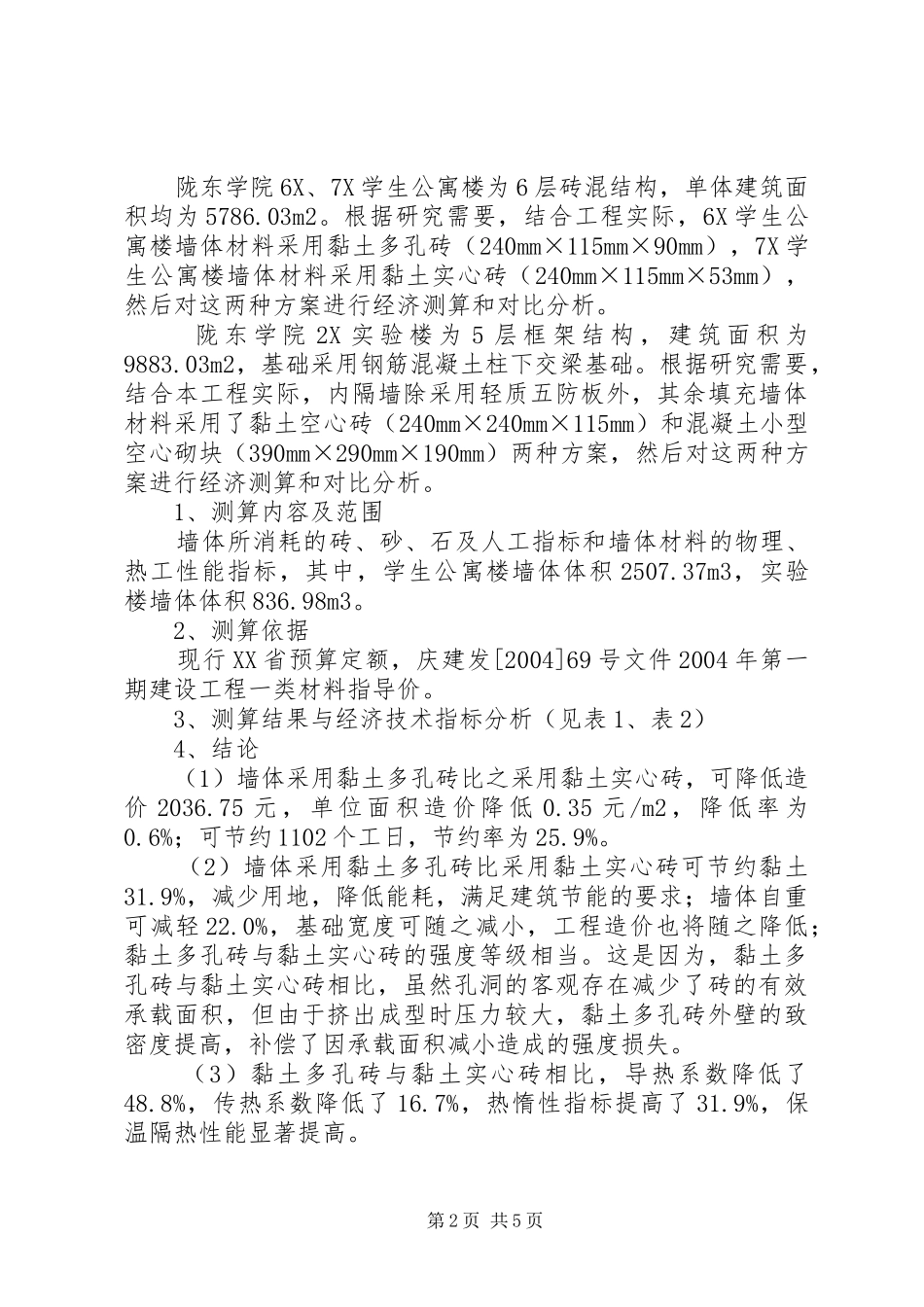

节能墙体材料结构现状1、XX省非中心城市节能墙体材料的结构现状实心黏土砖的生产不符合国家节能节地政策，必将逐渐被淘汰。但从甘肃全省范围来看，当前承重墙的墙体材料主要还是黏土实心砖、黏土空心砖和混凝土小型砌块等。这是因为甘肃地处世界黄土堆积层最厚的黄土高原上，生产烧结黏土砖的黄土相当丰富。在经济比较落后的非中心城市，过去有许多生产黏土砖的砖厂，这些乡镇企业生产技术成熟，如转产多孔砖，将在改善材料热工性能、提高建筑舒适度、节能节地等方面取得成效。从这些情况考虑，经济欠发达的非中心城市发展烧结多孔砖及其结构体系，在今后相当一段时间内将是一项可行的技术方案。目前，XX省已经制定出相应的规程及构造图集，今后只要进一步加强生产企业的管理，提高产品质量，保证措施配套，多孔砖结构体系在多层住宅建筑中还将是一个比较经济可行的方案。由于XX省建筑结构体系在节能节地方面的还存在不足，寻求一种在多层建筑领域内能替代烧结黏土砖的结构材料，一直是建筑科技工作者的一项重要任务。近10年来，借鉴国内外经验，得到了一个基本共识，即从综合因素（包括节能节地等方面）考虑，以水泥、砂、石为基本材料的混凝土小型空心砌块是传统烧结黏土砖的最主要替代产品。生产混凝土小型空心砌块所用的骨料（砂石）系地方材料，在我国西北地区均比较普遍，所用的胶结料（水泥）系我国的长线产品，砌块生产既可以采用大型机械化生产线，也可以采用中小型机具，而且质量一般可以得到保证。另外，经过这些年的研究，可以认为，通过芯柱、构造柱与圈梁等可靠连接，小型砌块结构完全可以满足甘肃地震区对结构抗震性能的要求。尽管混凝土小型空心砌块在使用中还存在一些问题，但从长远的眼光来看，混凝土小型空心砌块必将在西北经济欠发达地区得到进一步的发展。2、几种墙体材料经济技术指标分析现以陇东学院6X、7X学生公寓楼和2X实验楼的结构材料方案为例比较几种墙体材料的经济技术指标。第1页共5页陇东学院6X、7X学生公寓楼为6层砖混结构，单体建筑面积均为5786.03m2。根据研究需要，结合工程实际，6X学生公寓楼墙体材料采用黏土多孔砖（240mm×115mm×90mm），7X学生公寓楼墙体材料采用黏土实心砖（240mm×115mm×53mm），然后对这两种方案进行经济测算和对比分析。陇东学院2X实验楼为5层框架结构，建筑面积为9883.03m2，基础采用钢筋混凝土柱下交梁基础。根据研究需要，结合本工程实际，内隔墙除采用轻质五防板外，其余填充墙体材料采用了黏土空心砖（240mm×240mm×115mm）和混凝土小型空心砌块（390mm×290mm×190mm）两种方案，然后对这两种方案进行经济测算和对比分析。1、测算内容及范围墙体所消耗的砖、砂、石及人工指标和墙体材料的物理、热工性能指标，其中，学生公寓楼墙体体积2507.37m3，实验楼墙体体积836.98m3。2、测算依据现行XX省预算定额，庆建发[2004]69号文件2004年第一期建设工程一类材料指导价。3、测算结果与经济技术指标分析（见表1、表2）4、结论（1）墙体采用黏土多孔砖比之采用黏土实心砖，可降低造价2036.75元，单位面积造价降低0.35元/m2，降低率为0.6%；可节约1102个工日，节约率为25.9%。（2）墙体采用黏土多孔砖比采用黏土实心砖可节约黏土31.9%，减少用地，降低能耗，满足建筑节能的要求；墙体自重可减轻22.0%，基础宽度可随之减小，工程造价也将随之降低；黏土多孔砖与黏土实心砖的强度等级相当。这是因为，黏土多孔砖与黏土实心砖相比，虽然孔洞的客观存在减少了砖的有效承载面积，但由于挤出成型时压力较大，黏土多孔砖外壁的致密度提高，补偿了因承载面积减小造成的强度损失。（3）黏土多孔砖与黏土实心砖相比，导热系数降低了48.8%，传热系数降低了16.7%，热惰性指标提高了31.9%，保温隔热性能显著提高。第2页共5页（4）墙体采用混凝土小型空心砌块比采用黏土空心砖可降低造价27393.34元，单位面积造价降低1.15元∕m2，降低率为2.2%。（5）混凝土小型空心砌块与黏土空心砖相比，强度高，表观密度小，墙体自重减轻2.7%，可降低对基础的承载要求；在减轻建筑物重量的同时，还可以节约原材料；体积大，可提高砌筑工效，加快施...
