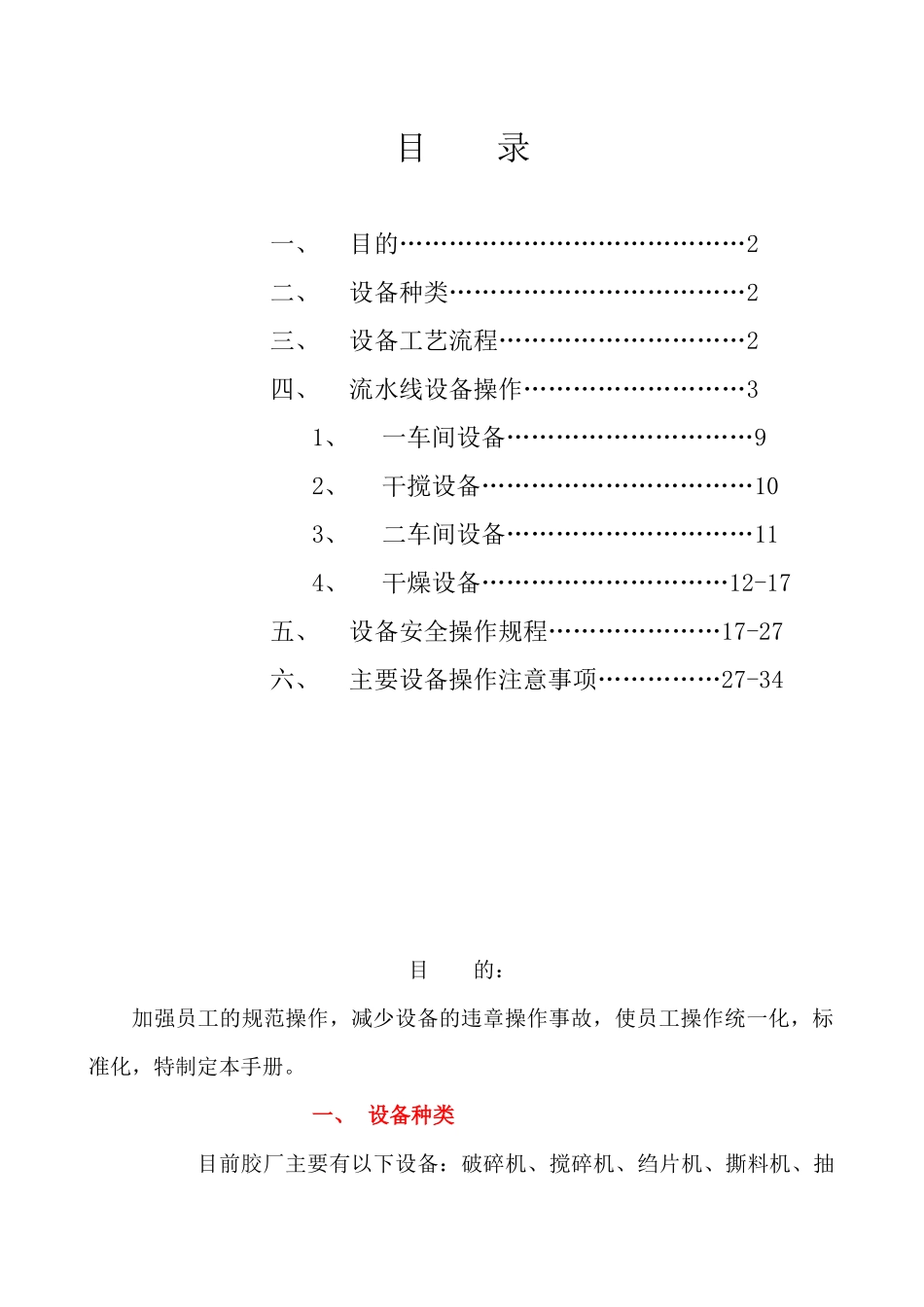

西双版纳中化橡胶有限公司设备操作手册设备动力部2009年编制目录一、目的……………………………………2二、设备种类………………………………2三、设备工艺流程…………………………2四、流水线设备操作………………………31、一车间设备…………………………92、干搅设备……………………………103、二车间设备…………………………114、干燥设备…………………………12-17五、设备安全操作规程…………………17-27六、主要设备操作注意事项……………27-34目的：加强员工的规范操作，减少设备的违章操作事故，使员工操作统一化，标准化，特制定本手册。一、设备种类目前胶厂主要有以下设备：破碎机、搅碎机、绉片机、撕料机、抽胶泵，输送机、升斗机、拨胶机、振动落料筛，干搅机、冷却机、打包机、金属探测仪、洗涤机、推进器、风机、煤炉、除臭塔、除尘器等。二、设备工艺流程水线设备工艺流程：混合池破碎机小型振动落料筛输送机混合池拨胶器升斗机混合池拨胶器升斗机搅碎机混合池拨胶器升斗机绉片机组撕料机混合池拨胶器绉片机组抽胶池抽胶泵装胶码头（大型振动落料筛）传统线设备工艺流程：破碎机洗涤机绉片机组混合绉片机组撕料机抽胶泵装箱干燥线设备工艺流程：大风机抽湿风机抽冷风机抽烟机煤炉推进器干燥车干搅线工艺流程：输送机干搅机输送机冷却机输送机包装打包系统流程：输送机打包输送机复称外检金属探测套袋封口入库三、流水线设备操作（一）、水线1车间1号远程控制柜操作：操作规程：1、本控制站控制以下设备：1、2、3、4＃升斗机，1、2＃破碎机，1、2＃输送机，1、2、3＃震动落料筛；1、2、3拨胶器；2、操作本控制站前做好以下工作：1、2＃循环池放满水，打开相应设备供水阀；检查所有设备上无异物；3、确定本控制站所操作设备以供电合闸电源指示灯发光；升斗机1＃破碎机1＃震动筛1＃输送机1＃输送机2＃破碎机2＃升斗机2＃震动筛2＃1＃循环池拨胶器1拨胶器2＃循环池升斗机3＃升斗机4＃拨胶器2＃拨胶器3＃4、在操作时应先启动破碎机，待破碎机，黄色运行指示灯熄灭且绿色启动按钮发亮后，该设备启动完毕，设备正常运转；特别提示黄色运行指示灯十秒未熄灭，应立即停机，报电工进行线路检查；5、按从后到前的顺序，逐一启动该设备，即1、2、3#拨胶器；3、4＃升斗机，1、2＃输送机，1、2、3＃震动筛，1、2＃升斗机；本控制站所有设备启动完毕；6、停止设备时，按从前至后的顺序关停设备。安全提示：1、操作人员必须熟悉操作本控制站；2、操作人员必须穿戴胶鞋，且手处于干燥状态；3、操作人员在启动本站所有设备前，必须确认设备在空负荷状态下；4、其他操作人员必须在设备安全距离外。5、紧停按钮必须在不可控的情况下才能使用。动力设备管理部制示意图1车间2号远程控制柜操作：操作规程：1、本控制站控制以下设备：升斗机5、6＃，搅碎机1、2＃，拨胶器4、5＃；2、操作本控制站前做好以下工作：3、4＃循环池放满水，打开相应设备供水阀；检查所有设备上无异物；3、确定本控制站所操作设备以供电合闸电源指示灯发光；4、启动前先启动大功率设备搅碎机，待黄色运行指示灯熄灭且绿色启动按钮发亮后，该设备启动完毕并正常运转；停止该设备时必须在空负荷状态下；提别提示黄色运行指示灯十秒未熄灭，应立即停机，报电工进行线路检查；5、按从后到前的顺序，逐一启动该设备，即：先拨胶器、后升斗机，本控制站所有设备启动完毕；6、停止设备时，按从前到后的顺序关停设备。升斗机5＃搅碎机1＃升斗机6＃搅碎机2＃循4环＃池拨胶器5循3环＃池3＃拨胶器4安全提示：a)操作人员必须熟悉操作本控制站；b)操作人员必须穿戴胶鞋，且手处于干燥状态；c)操作人员在启动本站所有设备前，必须确认设备在空负荷状态下；d)其他操作人员必须在设备安全距离外。e)紧停按钮必须在不可控的情况下才能使用。设备动力管理部制示意图：1车间3号远程控制柜操作：操作规程：1、本控制站控制以下设备：7＃升斗机，1、2、3＃绉片机，1、2、3＃输送机，1＃撕粒机，5＃拨胶器；2、操作本控制站前做好以下工作：循环池放满水，打开相应设备供水阀；检查所有设备上无异物；3、确定本控制站所操作设备...
