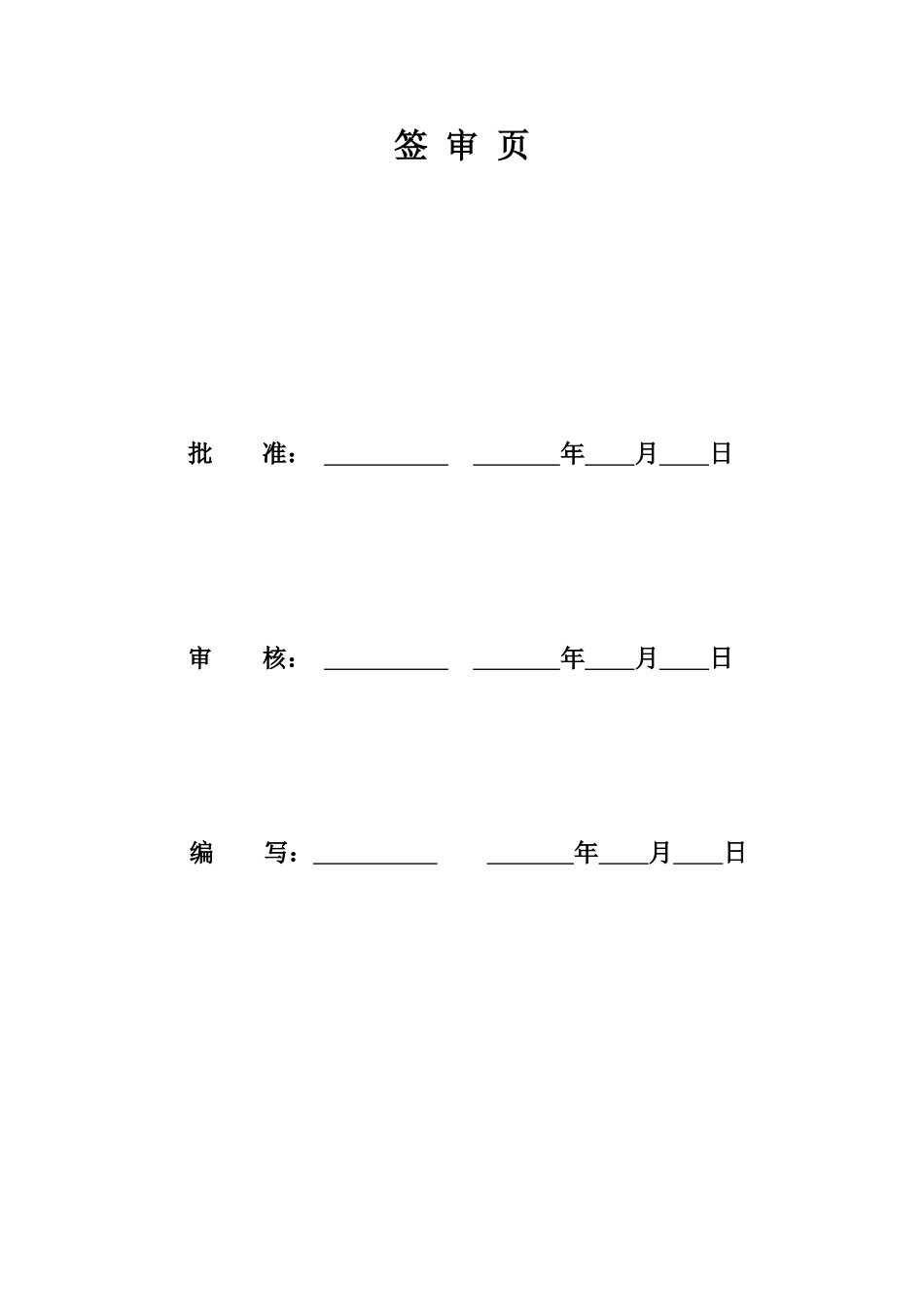

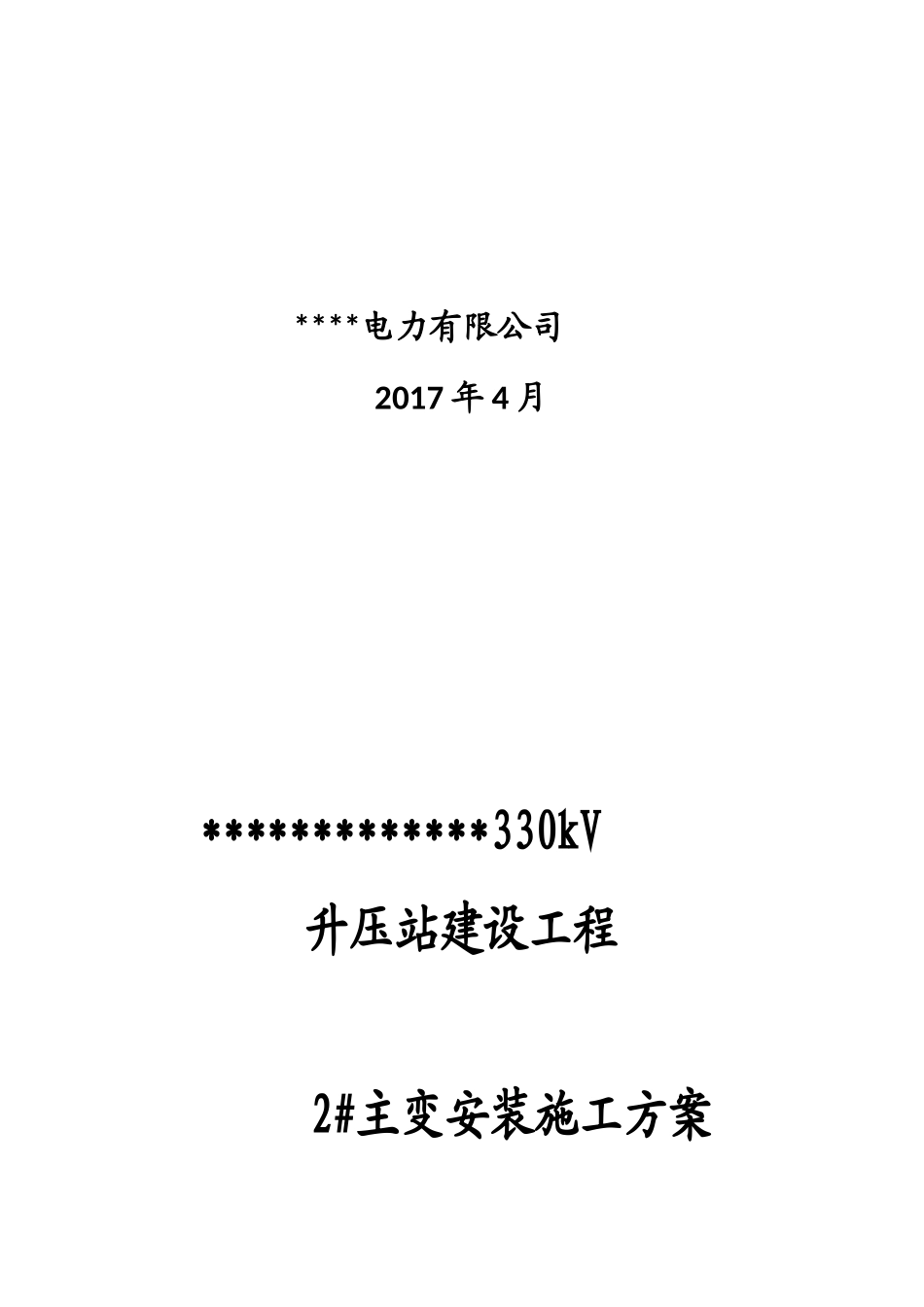

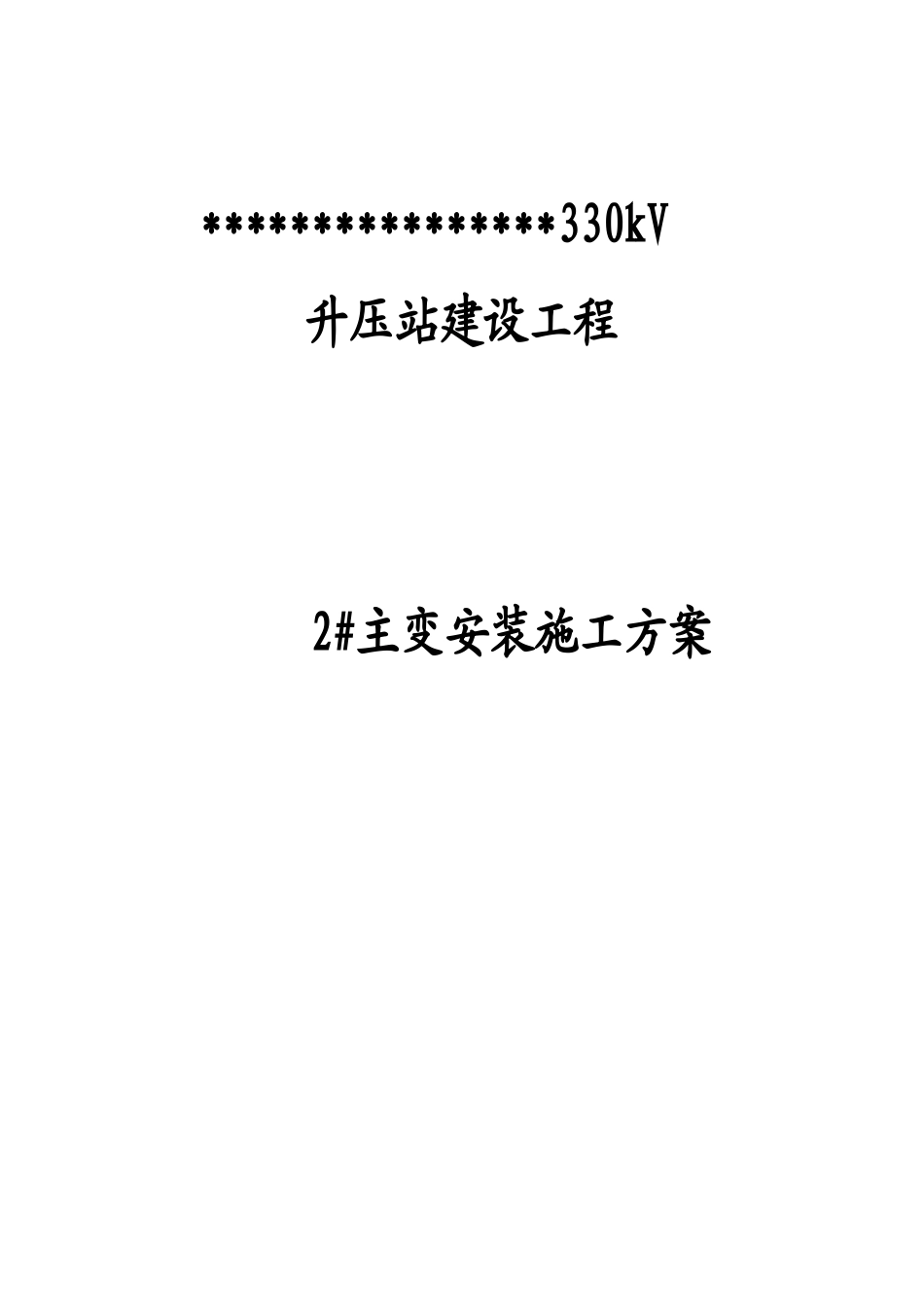

****************330kV升压站建设工程2#主变安装施工方案****电力有限公司2017年4月*************330kV升压站建设工程2#主变安装施工方案签审页批准：年月日审核：年月日编写：年月日一丶编制依据1.《电气装置安装工程质量检验及评定规程》（DL/T5161.1～5161.17-2016）2.《电气装置安装工程高压电器施工及验收规范》（GB50147-2016）3.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GB50148－2016)4.《电气装置安装工程母线装置施工及验收规范》（GB50149-2016）5.定边县公布井光伏园区330KV升压站建设工程管理单位《工程建设管理纲要》6.标准工艺图册--2017变电电气工程7.定边县公布井光伏园区330KV升压站建设工程施工设计组织8.定边县公布井光伏园区330KV升压站建设工程施工合同9.定边县公布井光伏园区330KV升压站建设工程电气部分设计施工图纸二丶工程概况1.工程设计特点************330KV升压站为新建工程，站址位于位于**************约1公里处,距离县城约28公里，位于光伏园区东南侧。土地性质为建设用地，站址总征地面积为2.3231公顷（34.85亩），围墙内用地1.9567公顷（29.35亩），进站道路用地面积0.1297（1.95亩），其他用地0.2367公顷（3.55亩）。2.建设规模（一）主变本期主变容量1×360MVA,远期主变容量3×360MVA。（二）光纤通信建设**330kV变~330kV升压站SDH-2.5/622Mb/s光纤通信电路。（三）电力系统一次1.***********330kV升压站接入系统方案以1回330kV线路接入330kV变电站。2.*******330kV升压站工程规模（1）主变压器：本期容量为1×360MVA，远期容量为3×360MVA，调压方式选为有载调压，电压变比为电压比为345+-8*1.25%/121/35KV采用常规阻抗变压器。（2）330KV出线：本期出线1回，远期出线2回。（3）110KV出线：本期5回，远期出线12回。（4）电气主接线：公布井330KV升压站330KV侧电气主接线本、远期均采用单母线接线，110KV侧主接线本期采用单母线分段接线，远期采用单母线三分段接线，35KV侧电气主接线采用单母线单元接线。（5）无功补偿装置本远期每台主变低压侧装设2×30Mvar电容器和1×15Mvar电抗器;(四）电力系统二次1.系统继电保护及安全稳定控制装置(1)330kV线路保护配置****330kV升压站变〜330kV线路。每回330kV线路配置2套光纤分相电流差动保护，每套保护含有完整的后备保护功能，保护信号均采用专用及复用2M光纤通道。*******330kV升压站本期llOkV出线6回，每回llOkV线路出线侧各配置1套光纤电流差动保护，每套保护含有完整的后备保护功能，保护信号均采用专用光纤通道。(2)**********330kV升压站采用单母线接线，本期配置2套母差保护装置。llOkV采用单母线分段接线，本期配置2套母线保护。上述母线保护含失灵保护功能。**********330kV升压站本期llOkV出线6回，均采用检同期检无压重合闸方式，每回llOkV出线侧均装设线路电压互感器。(3)***********330kV升压站330kV系统和110kV系统各配置1台故障录波装置。(5)************330kV升压站本工程不需配置独立的保护信息录波管理子站，站保护信息及录波信息经II区数据通信网关传送至各级调度中心主站系统。(6)根据设计院初步的计算和分析说明，本工程接入系统存在暂态稳定问题，需要在该区域相关变电站装设稳控系统，本期预留周边相关站稳控策略改造和**稳控策略联调费用。2.调度自动化(1)****330kV升压站及330kV送出线路由陕西省调调度，远动信息直送陕西省调及揄林调，远动信息传输至相关调度端采用双平面调度数据网络。(2)公布井330kV升压站本期拟采用计算机监控系统，丨区数据通信网关机双台配置，含图形网关机功能，II区数据通信网关、III/VI区数据通信网关各配置1台。(3)***330kV升压站配置1套电能量采集器，采用调度数据网络传输至各级调度中心。330kV线路两侧、llOkV出线、主变三侧均按主/备表配置，精度均为0.2S级。外接电源站用变高压侧为计量关口点配置主副0.5S级电子式电度表，其他站用变配置单表。(4)******330kV升压站配置1套同步相量测量装置。采用调度数据网络传送至相关调度主站系统。(5)*****330kV升压站按接入节点配置2台调度数据网接入设备，分别接入调度数...
