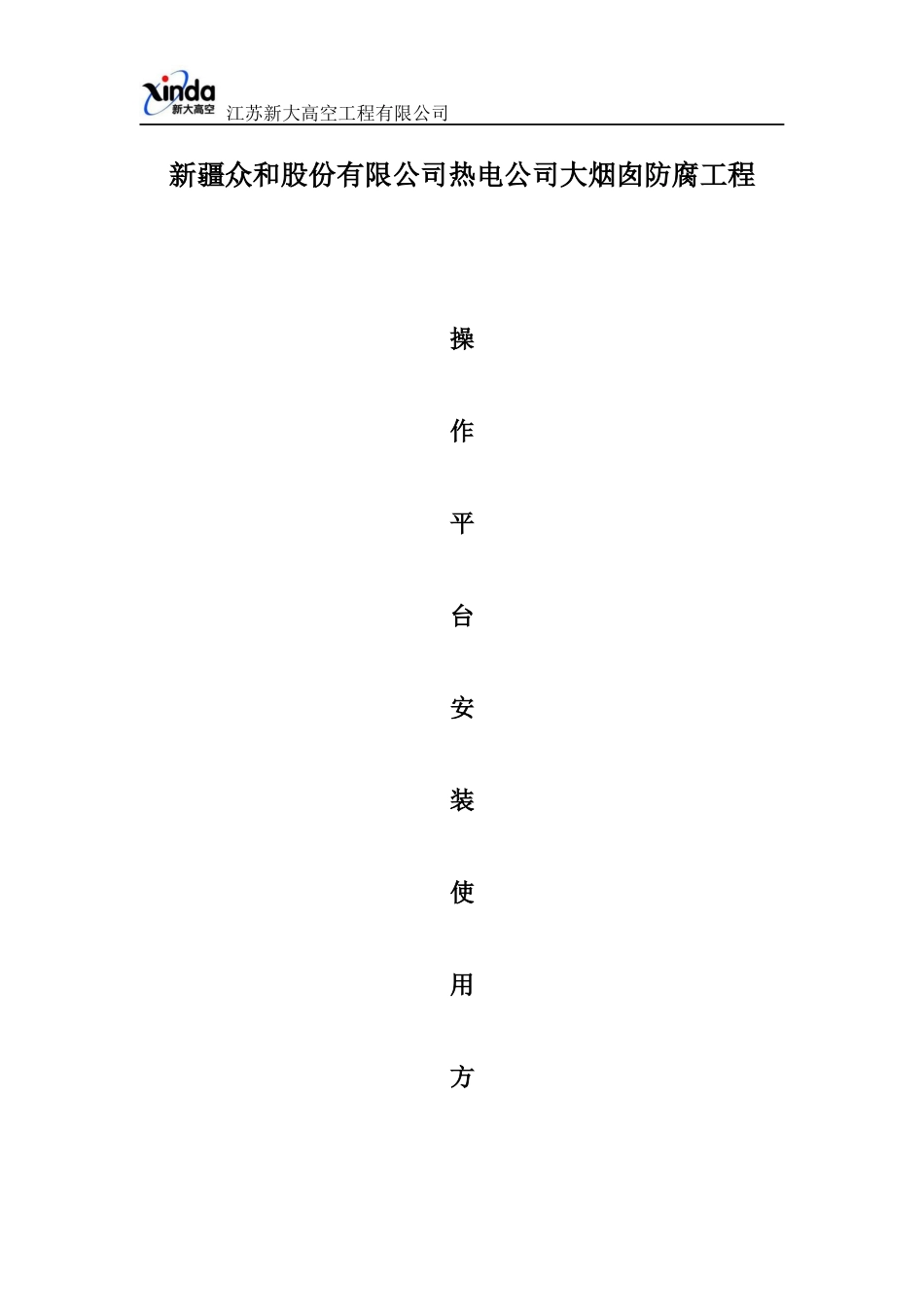

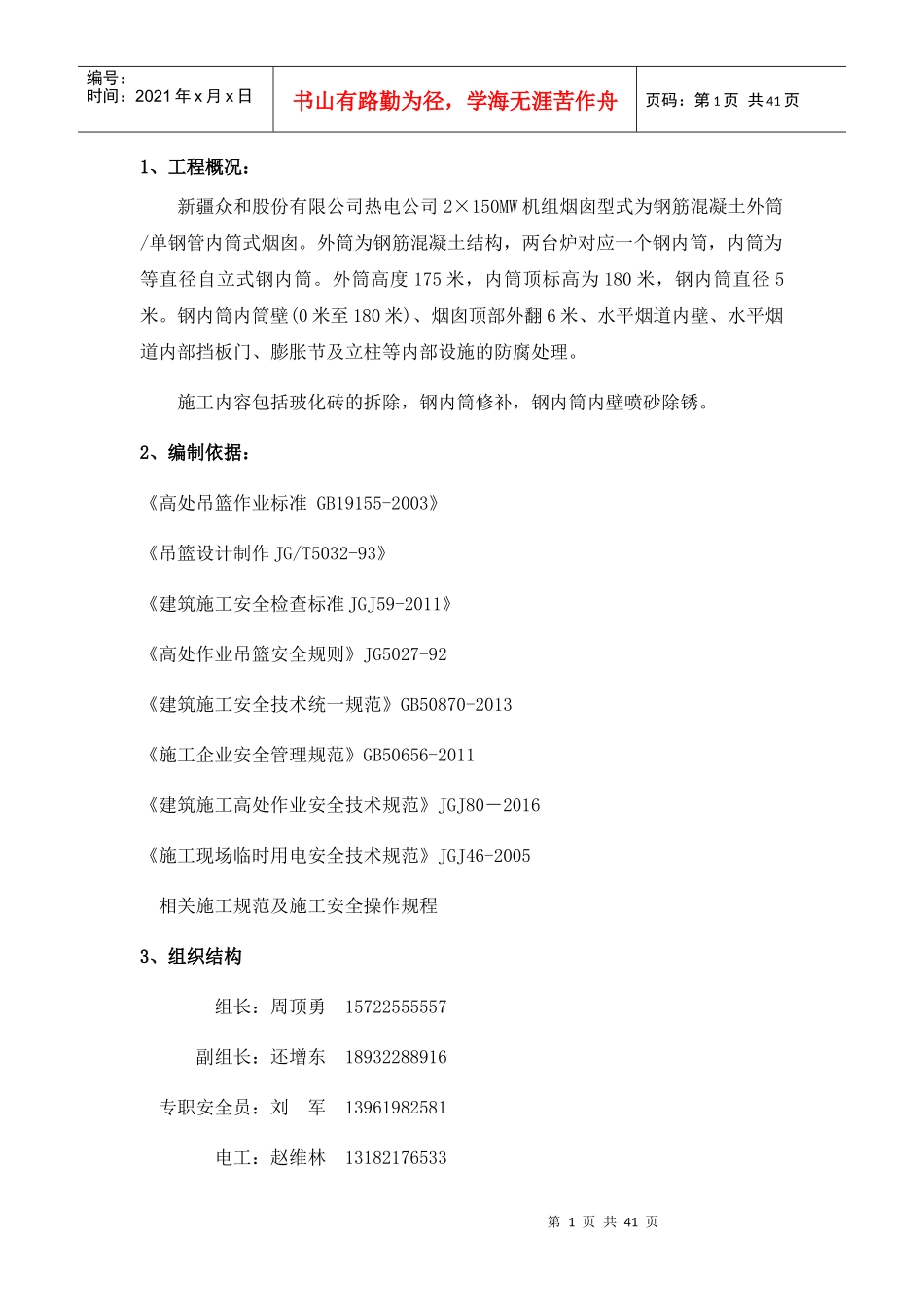

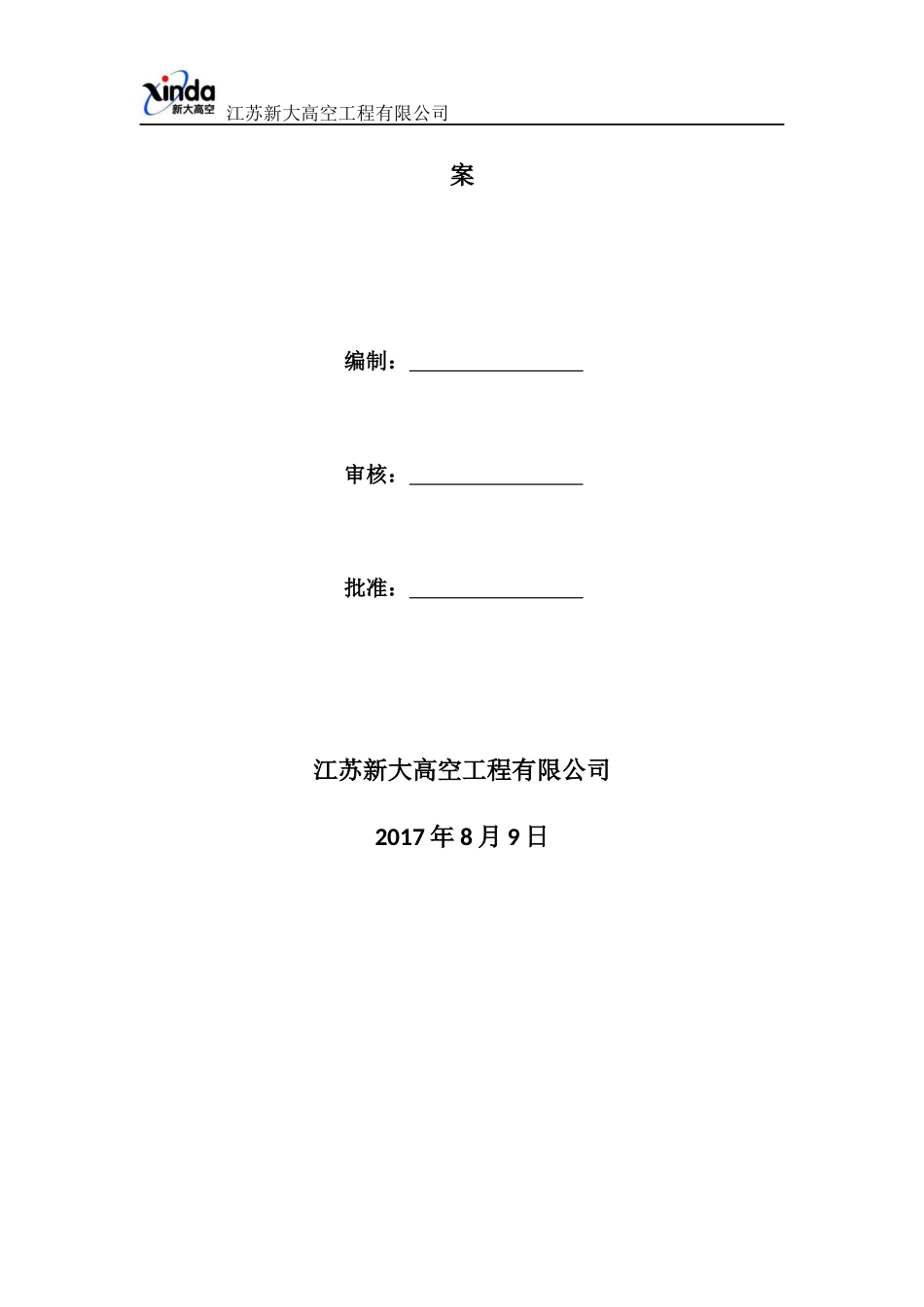

江苏新大高空工程有限公司新疆众和股份有限公司热电公司大烟囱防腐工程操作平台安装使用方江苏新大高空工程有限公司案编制：审核：批准：江苏新大高空工程有限公司2017年8月9日第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页1、工程概况：新疆众和股份有限公司热电公司2×150MW机组烟囱型式为钢筋混凝土外筒/单钢管内筒式烟囱。外筒为钢筋混凝土结构，两台炉对应一个钢内筒，内筒为等直径自立式钢内筒。外筒高度175米，内筒顶标高为180米，钢内筒直径5米。钢内筒内筒壁(0米至180米)、烟囱顶部外翻6米、水平烟道内壁、水平烟道内部挡板门、膨胀节及立柱等内部设施的防腐处理。施工内容包括玻化砖的拆除，钢内筒修补，钢内筒内壁喷砂除锈。2、编制依据：《高处吊篮作业标准GB19155-2003》《吊篮设计制作JG/T5032-93》《建筑施工安全检查标准JGJ59-2011》《高处作业吊篮安全规则》JG5027-92《建筑施工安全技术统一规范》GB50870-2013《施工企业安全管理规范》GB50656-2011《建筑施工高处作业安全技术规范》JGJ80－2016《施工现场临时用电安全技术规范》JGJ46-2005相关施工规范及施工安全操作规程3、组织结构组长：周顶勇15722555557副组长：还增东18932288916专职安全员：刘军13961982581电工：赵维林13182176533第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页4、安装作业平台（电动吊篮提升机）本项目因烟囱高施工难度大，特殊性强，安全系数要求严格，故采用专业厂家生产的ZLP系列高处作业吊篮。4.1主要技术参数1）工作平台额定载重量：2000Kg，整机重量800kg,安全锁锁绳距离≤100mm，提升机额定提升力8KN，安全锁允许冲击力≤30KN,功率：13.2KW，升降速度8-10m/min2）工作平台额定载重量：1200Kg，整机重量600kg,安全锁锁绳距离≤100mm，提升机额定提升力8KN，安全锁允许冲击力≤30KN,功率：6.6KW，升降速度8-10m/min。3）安全锁：允许冲击力30KN倾斜锁绳角度3。-8。4.2产品结构及主要工作原理该产品由工作平台、升降吊篮和筒顶悬挂机构三部分组成，具体见图示。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页1）工作平台作业平台呈环形平面，外圈直径4m，内留直径2m洞口，施工人员可活动施第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页工面积约为38㎡，内圈设有高约1500mm的护栏。因为吊篮原有内圈只有800mm护栏，所有在内圈方管里插6根细钢管，然后在1500mm处位置用钢丝绳或尼龙绳将钢管连成一体，已达到对施工人员的保护。整个作业平台依靠三吊点作上下移动。每一吊点设有两台ZLP800提升机分别牵引两条钢丝绳，两台提升机安放在能均衡两钢索载荷的安装架上。作业平台上配备220V电源接口，供平台照明及作业之用。2）升降吊篮升降吊篮平面呈圆形，其直径为1.8m，外围设有高约800mm的护栏，吊篮依靠三吊点作上下移动。每一吊点设有一台ZLP800提升机牵引一条钢丝绳，三台提升机安放在能均衡三条钢索载荷的安装架上，其功能是为作业平台输送物料和操作人员，吊篮上亦配有220V电源接口供照明使用。作业平台、升降吊篮均采用爬升式提升机牵引，每台提升机均配备一根受力绳、一根安全钢丝绳和一具安全锁，当某吊点提升机牵引钢丝绳断裂，该吊点相应安全锁会动作及时将该吊点锁紧在安全钢丝绳上。当作业平台或升降吊篮在上下运行中平板倾斜角度达3-8度时，靠近最低端的安全锁亦会动作将该点锁在安全锁上。上述设施保证了作业平台及吊篮操作的安全。受力绳与安全钢丝绳与工字钢横梁应分设在两个吊环上。3）筒顶悬挂机构作业平台及吊篮分布在圆周三吊点的牵引钢丝绳和安全钢丝绳均牢固地固结在筒顶的悬挂机构上。悬挂机构由工字钢梁及吊点组成。筒顶悬梁一般采用20a工字梁，按筒顶平面图示安装。四根悬梁和烟道顶部可采用焊接或用螺栓固结。吊篮钢丝绳是从吊篮厂家直发的吊兰专用Ф8.6钢丝绳，每根吊篮钢丝绳出厂前已做好钢丝夹头并经过检验，每根钢丝绳由专用的Ф22高强度螺栓穿过钢丝绳夹...
