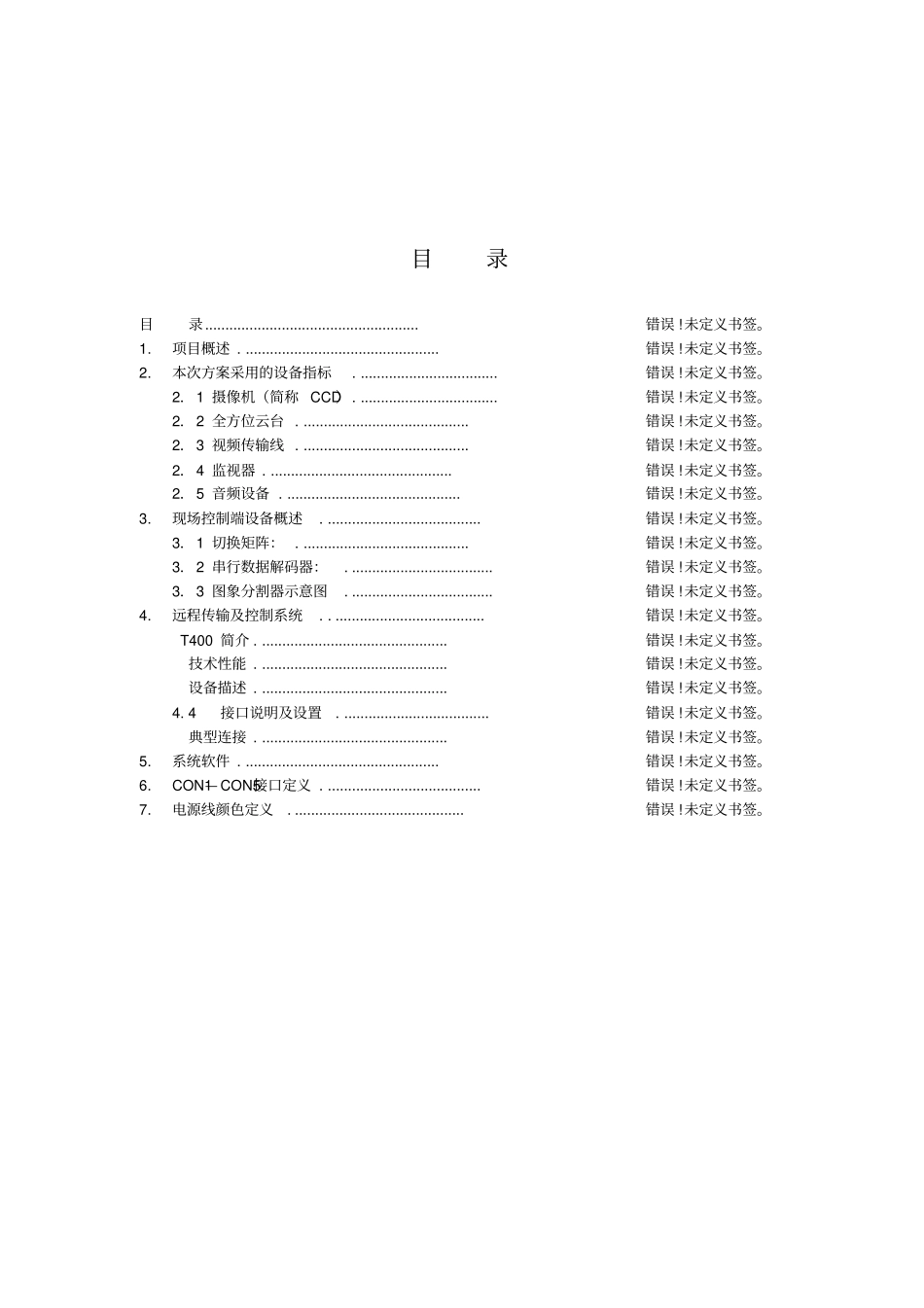

沧州电业局陈屯220kv变电站远程视频监视系统技术指标目录目录.....................................................错误!未定义书签。1.项目概述.................................................错误!未定义书签。2.本次方案采用的设备指标...................................错误!未定义书签。2．1摄像机（简称CCD）...................................错误!未定义书签。2．2全方位云台..........................................错误!未定义书签。2．3视频传输线..........................................错误!未定义书签。2．4监视器..............................................错误!未定义书签。2．5音频设备............................................错误!未定义书签。3.现场控制端设备概述.......................................错误!未定义书签。3．1切换矩阵：..........................................错误!未定义书签。3．2串行数据解码器：....................................错误!未定义书签。3．3图象分割器示意图....................................错误!未定义书签。4.远程传输及控制系统.......................................错误!未定义书签。T400简介...............................................错误!未定义书签。技术性能...............................................错误!未定义书签。设备描述...............................................错误!未定义书签。4.4接口说明及设置.....................................错误!未定义书签。典型连接...............................................错误!未定义书签。5.系统软件.................................................错误!未定义书签。6.CON1—CON5接口定义.......................................错误!未定义书签。7.电源线颜色定义...........................................错误!未定义书签。1.项目概述本项目是针对沧州市电业局的实际需求，为满足变电站的远程监视和将来无人值守而设计的。将工业监控、多媒体传输和计算机网络技术有效地结合在一起，实现高效、安全、方便为一体的远程监控及操作。该项目共包含三个部分：一．工业监控部分，包括监控的理论设计及具体实施。主要是前端设备的选用与安装，现场控制部分的设计与集成等。二．远程传输部分，包括多媒体信息转换和网络传输。主要是视频编解码器的选用与调试，远程传输的安装与调试等。三．控制实施部分，包括现场控制和远程控制，主要是软件部分的编写和计算机系统的调试等。本次项目实施范围：陈屯220KV变电站通信信道：光纤通道2M带宽在此技术条件下，项目实施应达到图象清晰可靠，不低于25桢/秒的图象显示，目视连续图象效果达到看电视的效果。2.本次方案采用的设备指标2．1摄像机（简称CCD）1.制式国内适用彩色PAL制（黑白CCIR制），标准625行，50场。2.接口及开关镜头接口：应带可活动式接圈，使C式、CS式镜头均可安装。支架安装座：CCD上下均可安装，1/4英寸螺纹。电源输入口：DC12V、AC24V或AC220V视频输出口：BNC接头，75欧自动光圈驱动电路接口：3.CCD性能指标CCD芯片尺寸：1/2英寸、1/3英寸灵敏度：即最低照度（LUX），此数越小，说明CCD灵敏度越高。分辨率：主要指水平分辨率（线），此数越大越好。一般黑白CCD为380—570线，彩色CCD为330—480线。信噪比：一般大于47dB。2．2全方位云台主要参数旋转角度：一般水平350°，垂直±30°。速度：转过的角度/秒。载重量：室内型4-10公斤，室外型15-30公斤。输入控制电压：AC24V或AC220V。2．3视频传输线SYV-75同轴电缆，其芯线采用多根同线绞合。SBYFV-75同轴电缆，其芯线采用单根铜线。2．4监视器中心分辨率：专用黑白监视器：800线专用彩色监视器：420线普通彩色电视机：320线2．5音频设备1麦克风：指向性麦克风：只对特定方向上的音源发出的声音才能够拾取，对其他方向来的声音具有抑制作用，适用于现场环境噪音较嘈杂的场合。非指向性麦克风：对从麦克风正面的半球面方向来的声音都能够拾取，适合现场较安静并配有云台的监视场...
