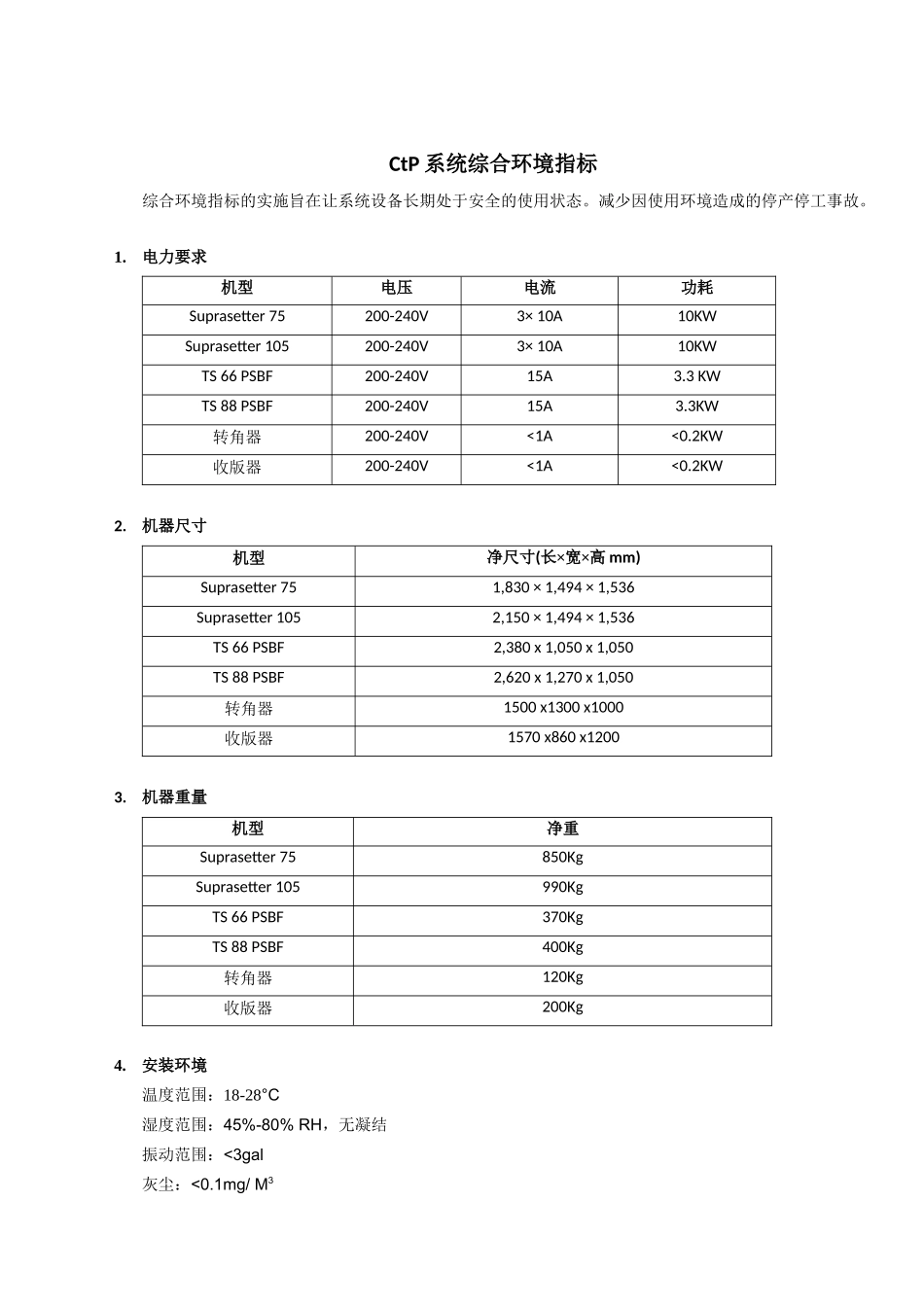

CtP系统综合环境指标综合环境指标的实施旨在让系统设备长期处于安全的使用状态。减少因使用环境造成的停产停工事故。1.电力要求机型电压电流功耗Suprasetter75200-240V3×10A10KWSuprasetter105200-240V3×10A10KWTS66PSBF200-240V15A3.3KWTS88PSBF200-240V15A3.3KW转角器200-240V<1A<0.2KW收版器200-240V<1A<0.2KW2.机器尺寸机型净尺寸(长×宽×高mm)Suprasetter751,830×1,494×1,536Suprasetter1052,150×1,494×1,536TS66PSBF2,380x1,050x1,050TS88PSBF2,620x1,270x1,050转角器1500x1300x1000收版器1570x860x12003.机器重量机型净重Suprasetter75850KgSuprasetter105990KgTS66PSBF370KgTS88PSBF400Kg转角器120Kg收版器200Kg4.安装环境温度范围：18-28°C湿度范围：45%-80%RH，无凝结振动范围：<3gal灰尘：<0.1mg/M3地板：防静电地板、无震动、无倾角、相对水平。通风条件：自然通风。空气指标：无烟尘、无腐蚀性气体成份。为了以后进行维护和维修，机器周围至少要保留0.7米的空间。不能在照排机周围堆放杂物，保留一条通往配电盘的通道。5.冲版机(1)上水：可采用壹条软管或PVC硬管，接头为PT1/2口，用水量：2-4L/minute，要求冲版机供水水质为无杂质、无沉淀，中性软水，温度在10-30°C，水压不小于1.0kg/cm2，若有杂质、沉淀，可选购“净水过滤器”配件，用户应自配管工工具及贰支PT1/2″手动针阀或手动球阀。(2)下水：冲版机所用显影之废液，为环境污染源，为保护环境，希望您用专用容器接放废液。6.供气单元Suprasetter需配备独立供气设备，压缩气要求：干燥、无油（<=0.01mg/m³），微粒5μm，气压6-8Bar，持续流量100L/min。7.专用电路(1)Suprasetter最好有独立的供电相路，在所选用的供电相路上，应蔽开大功耗用电设备，如电梯、空调网、连体冲机、计算机网等等。因为此类大功耗用电设备起动的峰值电流，会对照排机的精密输出造成直接的影响。(2)Suprasetter独立供电的相路及电力布局图详见附图I。8.地线安装说明(1)选用(60×60)mm的角钢3-4根,每根长约2-2.5M（所选角钢无需打磨，上涂防护漆）。(2)将角钢前方切割尖锐，垂直插入潮湿的土壤中，各角钢间间隔3-3.5M。(3)用16mm2的铜芯导线，分别连接各角钢，铜芯线与角钢间要用螺栓、螺母紧密压固。(4)连接各角钢的导线以最短距离相接为一结点，而后再与一总导线相连，总导线选用16mm2的铜芯线。(5)总导线以最短距离铺设至参数稳压器处或照排机专用电源板处，以备接线。(6)室外各接点用凡士林包裹，导线用软管穿套保护，角钢要埋入地下，地面上要作明显标记。(7)从室内参数稳压器至角钢间导线电阻要小于1Ω；接地电阻要小于3Ω，零地电压小于3V。9.Suprasetter联机规范请按照以下条款检查贵司的联机环境，所以请您尽早确认。1>CTP机房大小为6×7m。环境温度18-28℃,相对湿度45-80%(无冷凝)。2>如客户无标准地线,须将地线说明传给客户,确认零地电压小于3V。3>房内要有上下水管道,上水应为三通,一通给冲机水槽供水，须加装过滤装置，一通用于清洗冲版机。4>Suprasetter及服务器须配备纯在线式UPS(online)电源：山特(SANTAK)10KVA。5>海德堡印通(Prinect)流程服务器配置要求（见附件）6>使用耗材：Suprasetter75：最大680mm×750mm最小370mm×323mmSuprasetter105：最大930mm×1140mm最小370mm×323mm厚度：0.15mm-0.3mm热敏版显影药槽：TS66PSBF：32L；TS88PSBF：41L7>培训人员（1-2人）要求：有一定的印刷基础知识、电脑使用基础、输出机使用及输出基础、英语基础，工作责任心强；8>安装培训时间：Suprasetteroffline：1天MetaDimension：2天Signastation:2天Printready:3天解答客户及实践操作：1天9>培训结束，签署安装培训工程单。10.天保利特客户服务部联系方式服务热线：(0)15901334644/62972828-810客户服务经理：陆洪11.附图I电路12.附图II地线13.附图III
