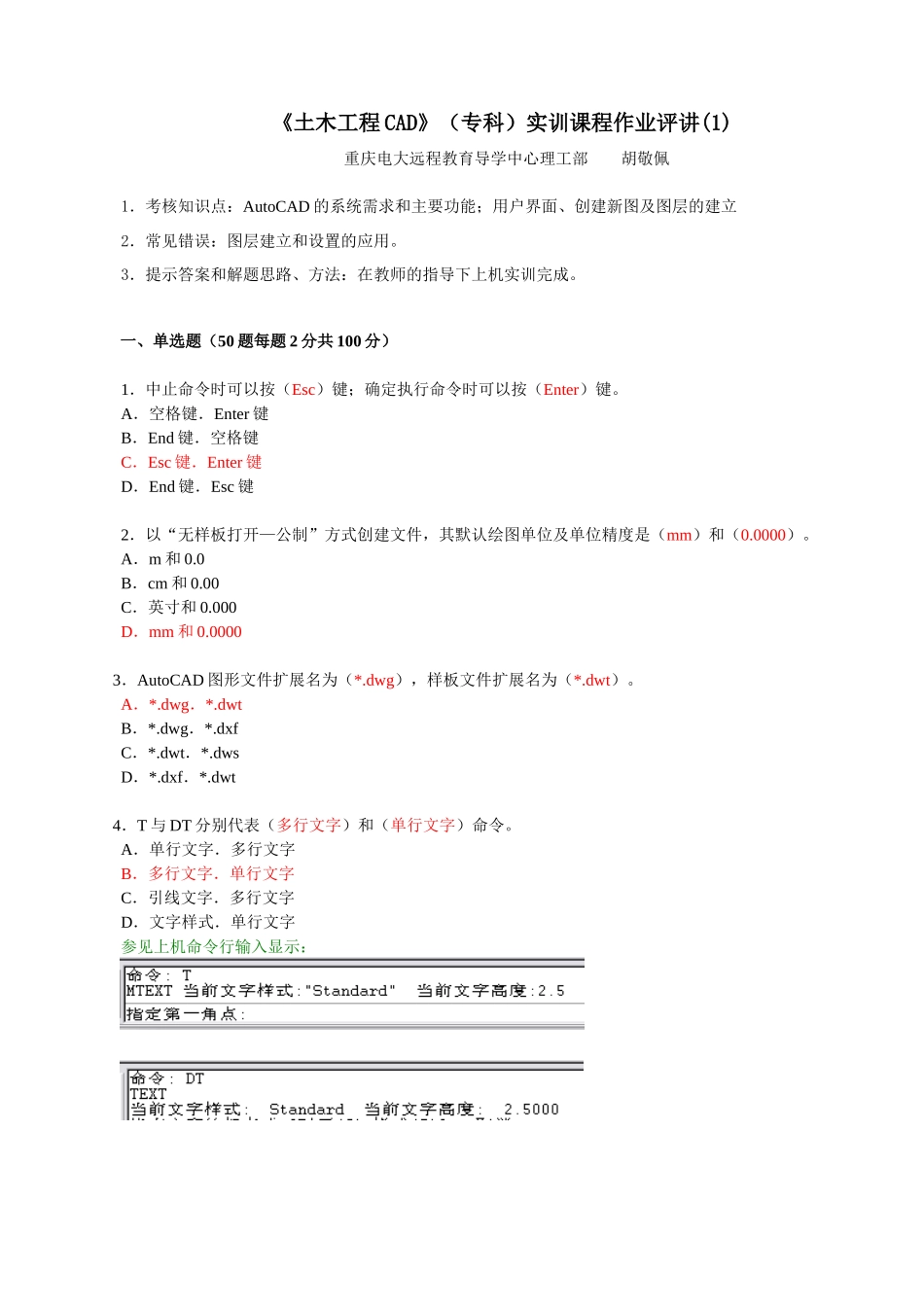

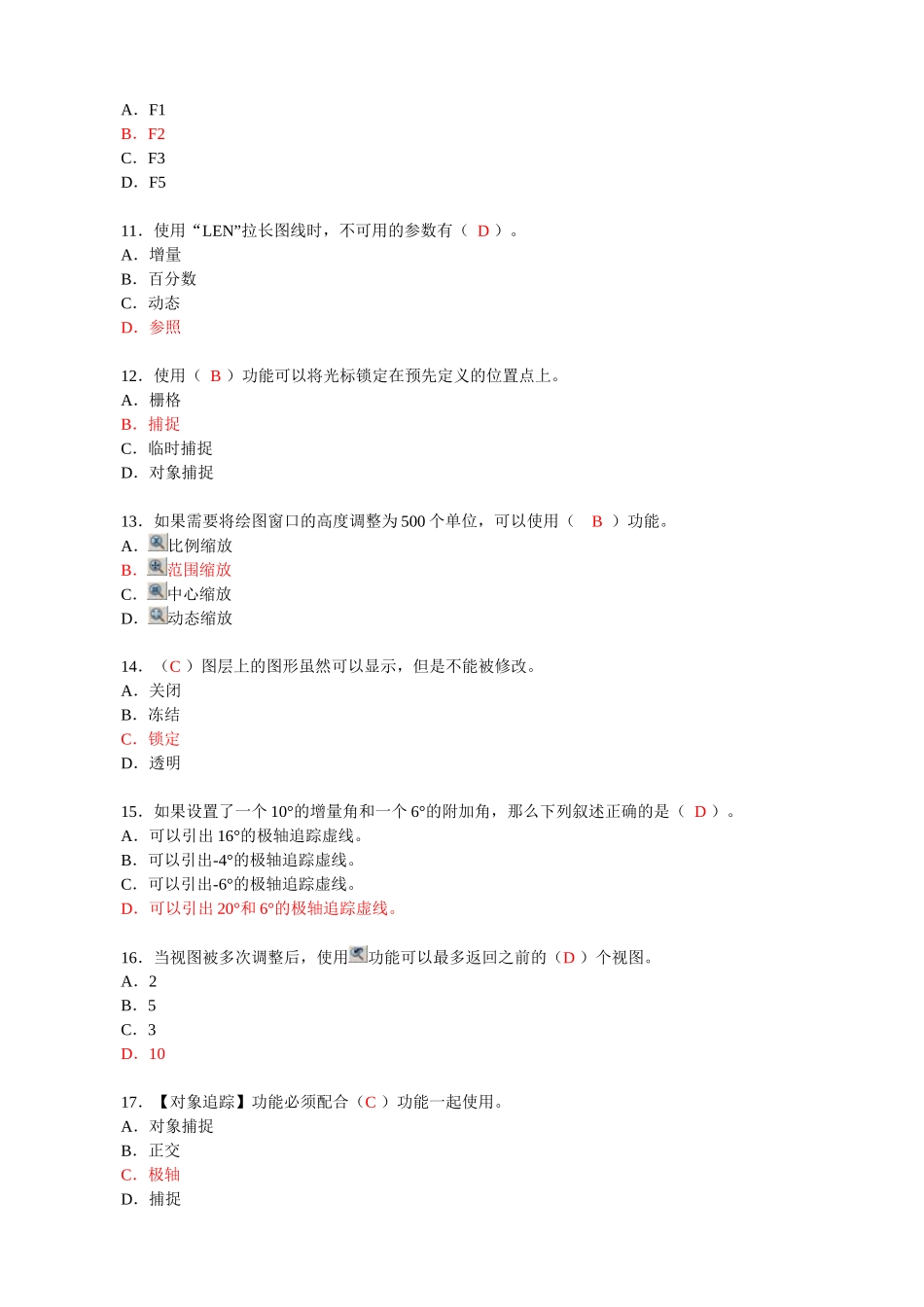

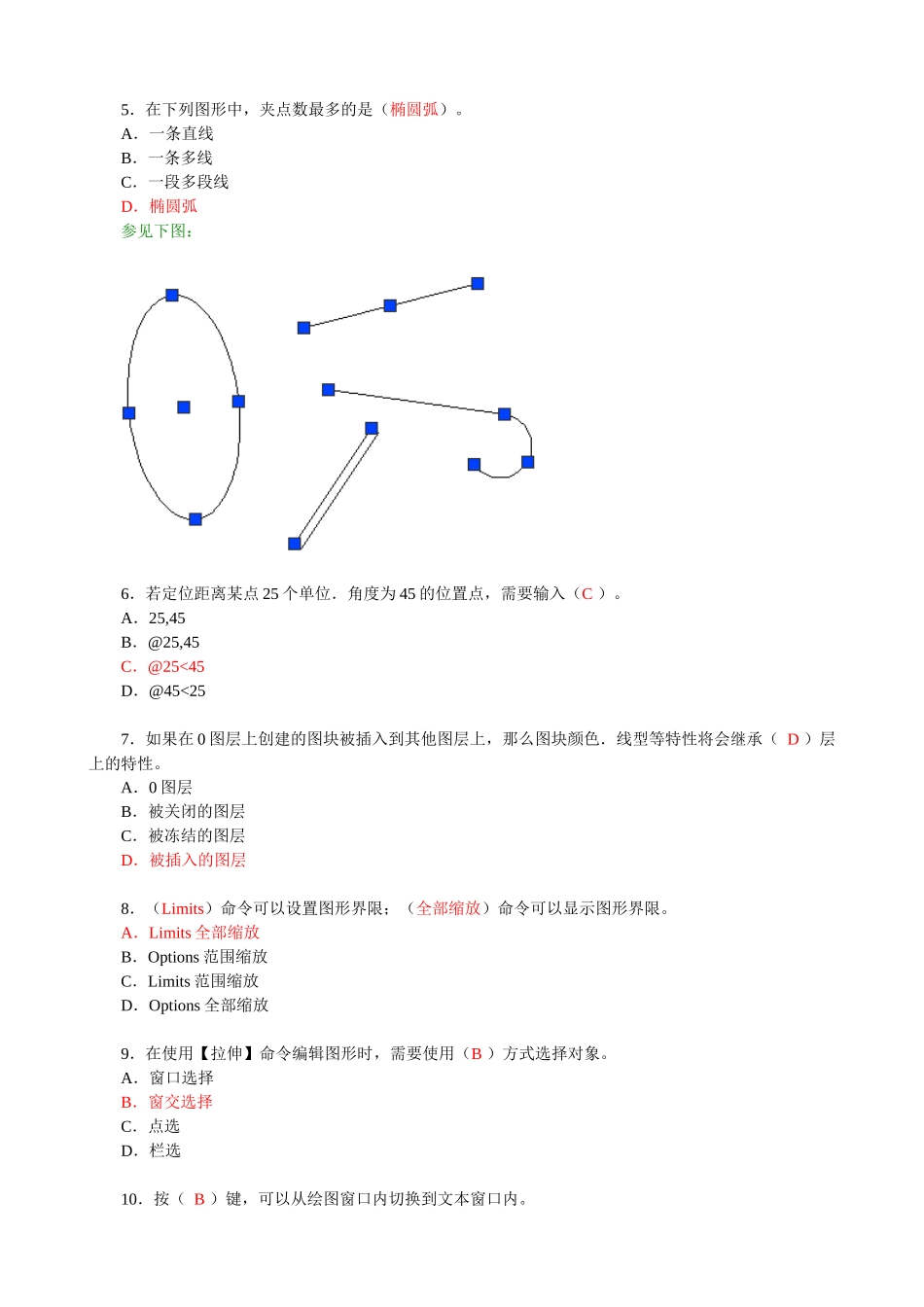

《土木工程CAD》（专科）实训课程作业评讲(1)重庆电大远程教育导学中心理工部胡敬佩1．考核知识点：AutoCAD的系统需求和主要功能；用户界面、创建新图及图层的建立2．常见错误：图层建立和设置的应用。3．提示答案和解题思路、方法：在教师的指导下上机实训完成。一、单选题（50题每题2分共100分）1．中止命令时可以按（Esc）键；确定执行命令时可以按（Enter）键。A．空格键．Enter键B．End键．空格键C．Esc键．Enter键D．End键．Esc键2．以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是（mm）和（0.0000）。A．m和0.0B．cm和0.00C．英寸和0.000D．mm和0.00003．AutoCAD图形文件扩展名为（*.dwg），样板文件扩展名为（*.dwt）。A．*.dwg．*.dwtB．*.dwg．*.dxfC．*.dwt．*.dwsD．*.dxf．*.dwt4．T与DT分别代表（多行文字）和（单行文字）命令。A．单行文字．多行文字B．多行文字．单行文字C．引线文字．多行文字D．文字样式．单行文字参见上机命令行输入显示：5．在下列图形中，夹点数最多的是（椭圆弧）。A．一条直线B．一条多线C．一段多段线D．椭圆弧参见下图：6．若定位距离某点25个单位．角度为45的位置点，需要输入（C）。A．25,45B．@25,45C．@25<45D．@45<257．如果在0图层上创建的图块被插入到其他图层上，那么图块颜色．线型等特性将会继承（D）层上的特性。A．0图层B．被关闭的图层C．被冻结的图层D．被插入的图层8．（Limits）命令可以设置图形界限；（全部缩放）命令可以显示图形界限。A．Limits全部缩放B．Options范围缩放C．Limits范围缩放D．Options全部缩放9．在使用【拉伸】命令编辑图形时，需要使用（B）方式选择对象。A．窗口选择B．窗交选择C．点选D．栏选10．按（B）键，可以从绘图窗口内切换到文本窗口内。A．F1B．F2C．F3D．F511．使用“LEN”拉长图线时，不可用的参数有（D）。A．增量B．百分数C．动态D．参照12．使用（B）功能可以将光标锁定在预先定义的位置点上。A．栅格B．捕捉C．临时捕捉D．对象捕捉13．如果需要将绘图窗口的高度调整为500个单位，可以使用（B）功能。A．比例缩放B．范围缩放C．中心缩放D．动态缩放14．（C）图层上的图形虽然可以显示，但是不能被修改。A．关闭B．冻结C．锁定D．透明15．如果设置了一个10°的增量角和一个6°的附加角，那么下列叙述正确的是（D）。A．可以引出16°的极轴追踪虚线。B．可以引出-4°的极轴追踪虚线。C．可以引出-6°的极轴追踪虚线。D．可以引出20°和6°的极轴追踪虚线。16．当视图被多次调整后，使用功能可以最多返回之前的（D）个视图。A．2B．5C．3D．1017．【对象追踪】功能必须配合（C）功能一起使用。A．对象捕捉B．正交C．极轴D．捕捉18．【正交】功能不能与（B）功能一起使用。A．栅格B．极轴C．捕捉D．捕捉自19．使用下图所示的选择框可以选择（B）个对象。A．2B．3C．4D．520．如下图所示，在直线的延长线上定位点，需要使用（A）功能。A．极轴追踪B．对象追踪C．延伸捕捉D．交点捕捉21．使用下列（B）命令绘制的图线只能作为辅助线，不能作为图形轮廓线。A．PLB．XLC．MLD．SPL22．下列对Offset命令叙述错误的是（C）。A．可以按照指定的通过点偏移对象B．可以按照指定的距离偏移对象C．可以将偏移源对象删除D．可以按照指定的对称轴偏移对象23．变量Mirrtext控制着镜像文字的可读性，当此变量值为（C），镜像文字具有可读性。A．1B．-1C．0D．224．下列有关图层的叙述，错误的有（C）。A．图层名必须是唯一的B．图层名最长可达256个字符C．图层名中可以包含文字．数字与其他字符D．图层名中不允许含有大于号．斜杠以及标点等符号。25．下列叙述错误的是（C）。A．RO命令可以将图形进行参照旋转B．SC命令可以将图形进行参照缩放C．BR命令可以删除图形上任意两点之间部分D．J命令可以将任意两条线段合并为一条线段26．使用（B）命令可以将图形中的部分对象以一个单独的文件进行存盘。A．BB．WC．ID．G27．使用ADC命令不可以（C）。A．浏览本地机．网络或Internet上的图形资源B．共享本地机．网络或Internet上的图形资源C．创建指向图形．文件夹和Internet地址的快捷方...
