柴油机故障诊断与排除讲课提纲VIP免费

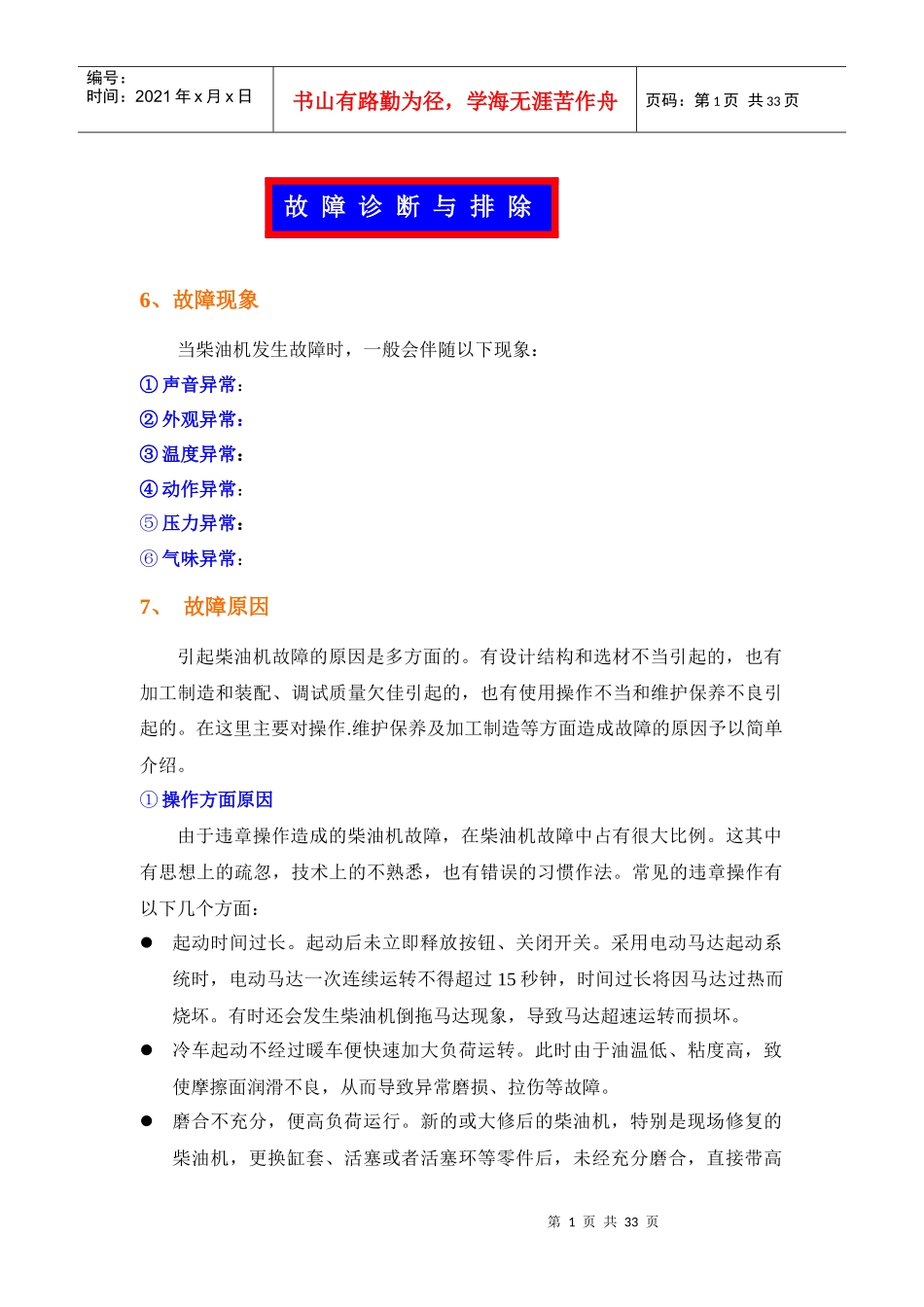

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页6、故障现象当柴油机发生故障时，一般会伴随以下现象：①声音异常：②外观异常：③温度异常：④动作异常：⑤压力异常：⑥气味异常：7、故障原因引起柴油机故障的原因是多方面的。有设计结构和选材不当引起的，也有加工制造和装配、调试质量欠佳引起的，也有使用操作不当和维护保养不良引起的。在这里主要对操作.维护保养及加工制造等方面造成故障的原因予以简单介绍。①操作方面原因由于违章操作造成的柴油机故障，在柴油机故障中占有很大比例。这其中有思想上的疏忽，技术上的不熟悉，也有错误的习惯作法。常见的违章操作有以下几个方面：起动时间过长。起动后未立即释放按钮、关闭开关。采用电动马达起动系统时，电动马达一次连续运转不得超过15秒钟，时间过长将因马达过热而烧坏。有时还会发生柴油机倒拖马达现象，导致马达超速运转而损坏。冷车起动不经过暖车便快速加大负荷运转。此时由于油温低、粘度高，致使摩擦面润滑不良，从而导致异常磨损、拉伤等故障。磨合不充分，便高负荷运行。新的或大修后的柴油机，特别是现场修复的柴油机，更换缸套、活塞或者活塞环等零件后，未经充分磨合，直接带高故障诊断与排除第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页负荷运行。这样往往造成零件异常磨损，甚至出现拉缸、活塞卡滞等故障。带负荷急停车。停车时未经怠速降温，此时摩擦面保油不足，引起再开车时因润滑不良而磨损加剧。油面不足开车。油面不足，机油量不够，造成摩擦副表面供油不足，导致异常磨损或烧伤。水面不足开车。水面不足，冷却系统易产生气阻，柴油机得不到充分冷却，会因机件过热出现拉缸等事故。超负荷或者超速运转。由于柴油机内温度过高，造成零件损坏。水温油温不正常而继续运行。运转中水温过低、过高或油温过低、过高，都会造成零件磨损加剧。高速、高负荷运转中急停车此时往往因应力变化大,造成不必要的故障。不预供泵油便直接起动。此时，往往使各摩擦表面出现干摩擦现象，造成异常磨损。②维护保养方面的原因未按照规定进行维护保养也容易造成故障。常见的故障原因有以下几个方面：添加或更换新机油不及时。这样容易造成机油量不足或机油过脏、恶化变质、而使润滑变差，造成异常磨损、烧瓦等故障。清洗机油滤清器不及时。这样容易造成机油滤清器阻力过大，甚至阻塞，机油从旁通阀通过，使未经滤清的脏污机油流入润滑部位，引起异常磨损或损伤。清洗柴油滤清器不及时。这样容易造成柴油滤清器阻力过大；供油不足，引起功率不足，转速不稳等故障。清洗空气滤清器不及时。这样容易造成空气滤清器阻力过大、空气量不足，引起功率不足、冒黑烟或排温过高等故障。检查、调整气门间隙不及时。这样容易造成气门间隙过大或过小，引起柴油机功率不足、油耗升高、排温过高和气门磨损加快等故障。检查、调整供油提前角不及时。这样容易造成供油角过大或过小，从而引起柴油机燃烧粗暴，甚至烧活塞或者排温过高等故障。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页检查和调整喷油器不及时。这样容易造成喷油器雾化不良或针阀卡死，引起柴油机起动困难、功率不足、排温过高和冒黑烟等故障。检查和向蓄电池补充电解液不及时。这样容易造成蓄电池不足，引起起动困难等。冬季柴油机停车后放水不及时。这样在各冷却部位因存有大量冷却水，容易引起水泵、机体、油冷器、中冷器、增压器等冻裂。①维修中拆装方面的原因拆装错误也是引起柴油机故障的重要原因之一。其中有以下几个方面：活塞环安装位置不正确。活塞环开口位置未错开，扭曲环上下面装倒等部件将引起窜机油现象和窜气环象。喷油器垫片安装不正确。喷油器中喷油嘴伸出缸盖底平面高度有严格的尺寸要求，若因垫片漏装或多装而使该尺寸过大或过小，将引起燃烧恶化、结炭严重、功率不足、冒黑烟和因漏装垫片造成的从喷油器处漏气、烧坏缸盖等故障。气缸衬垫安装不正确。气缸衬...
