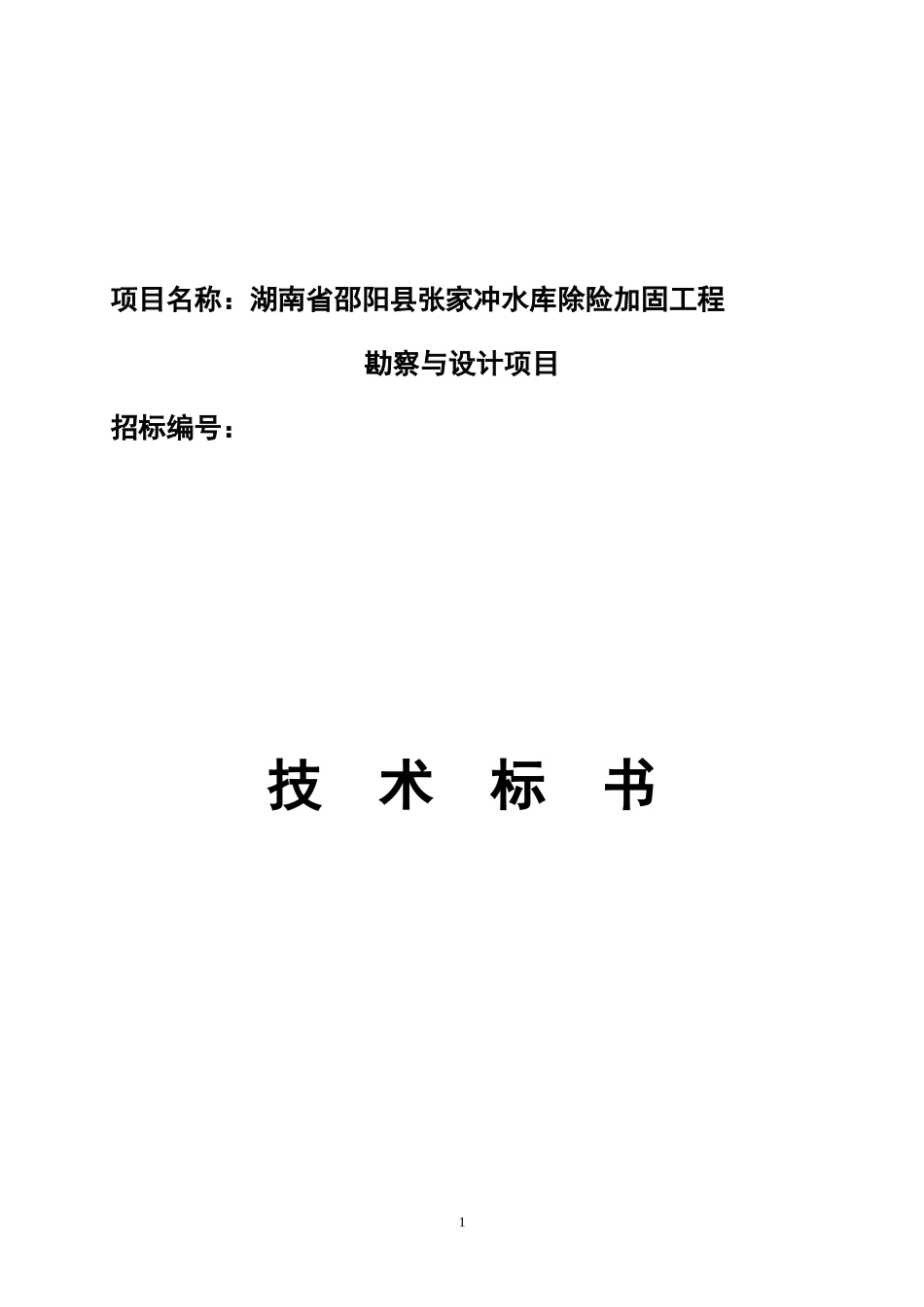

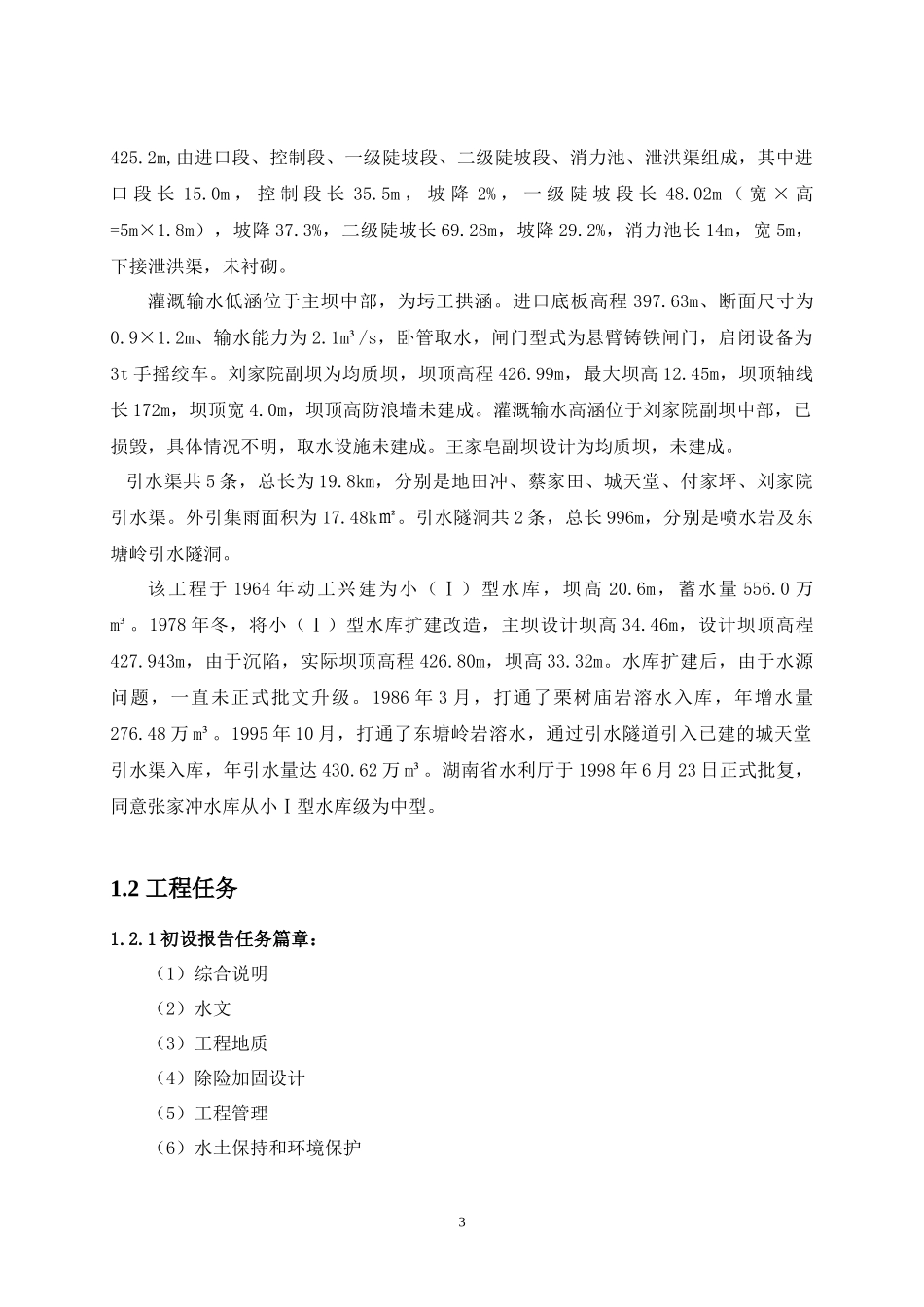

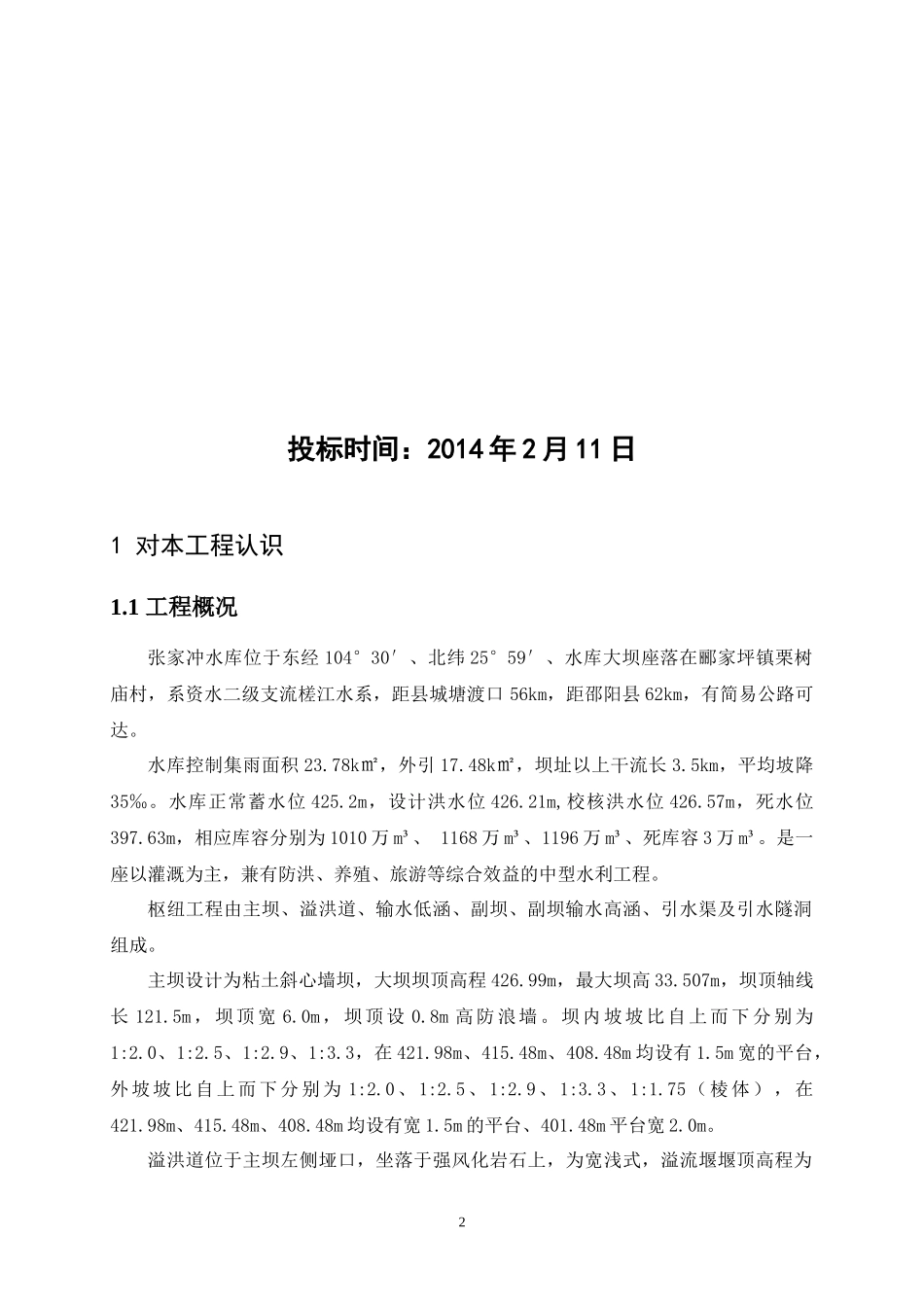

项目名称：湖南省邵阳县张家冲水库除险加固工程勘察与设计项目招标编号：技术标书1投标时间：2014年2月11日1对本工程认识1.1工程概况张家冲水库位于东经104°30′、北纬25°59′、水库大坝座落在郦家坪镇栗树庙村，系资水二级支流槎江水系，距县城塘渡口56km，距邵阳县62km，有简易公路可达。水库控制集雨面积23.78k㎡，外引17.48k㎡，坝址以上干流长3.5km，平均坡降35‰。水库正常蓄水位425.2m，设计洪水位426.21m,校核洪水位426.57m，死水位397.63m，相应库容分别为1010万m³、1168万m³、1196万m³、死库容3万m³。是一座以灌溉为主，兼有防洪、养殖、旅游等综合效益的中型水利工程。枢纽工程由主坝、溢洪道、输水低涵、副坝、副坝输水高涵、引水渠及引水隧洞组成。主坝设计为粘土斜心墙坝，大坝坝顶高程426.99m，最大坝高33.507m，坝顶轴线长121.5m，坝顶宽6.0m，坝顶设0.8m高防浪墙。坝内坡坡比自上而下分别为1:2.0、1:2.5、1:2.9、1:3.3，在421.98m、415.48m、408.48m均设有1.5m宽的平台，外坡坡比自上而下分别为1:2.0、1:2.5、1:2.9、1:3.3、1:1.75（棱体），在421.98m、415.48m、408.48m均设有宽1.5m的平台、401.48m平台宽2.0m。溢洪道位于主坝左侧垭口，坐落于强风化岩石上，为宽浅式，溢流堰堰顶高程为2425.2m,由进口段、控制段、一级陡坡段、二级陡坡段、消力池、泄洪渠组成，其中进口段长15.0m，控制段长35.5m，坡降2%，一级陡坡段长48.02m（宽×高=5m×1.8m），坡降37.3%，二级陡坡长69.28m，坡降29.2%，消力池长14m，宽5m，下接泄洪渠，未衬砌。灌溉输水低涵位于主坝中部，为圬工拱涵。进口底板高程397.63m、断面尺寸为0.9×1.2m、输水能力为2.1m³/s，卧管取水，闸门型式为悬臂铸铁闸门，启闭设备为3t手摇绞车。刘家院副坝为均质坝，坝顶高程426.99m，最大坝高12.45m，坝顶轴线长172m，坝顶宽4.0m，坝顶高防浪墙未建成。灌溉输水高涵位于刘家院副坝中部，已损毁，具体情况不明，取水设施未建成。王家皂副坝设计为均质坝，未建成。引水渠共5条，总长为19.8km，分别是地田冲、蔡家田、城天堂、付家坪、刘家院引水渠。外引集雨面积为17.48k㎡。引水隧洞共2条，总长996m，分别是喷水岩及东塘岭引水隧洞。该工程于1964年动工兴建为小（Ⅰ）型水库，坝高20.6m，蓄水量556.0万m³。1978年冬，将小（Ⅰ）型水库扩建改造，主坝设计坝高34.46m，设计坝顶高程427.943m，由于沉陷，实际坝顶高程426.80m，坝高33.32m。水库扩建后，由于水源问题，一直未正式批文升级。1986年3月，打通了栗树庙岩溶水入库，年增水量276.48万m³。1995年10月，打通了东塘岭岩溶水，通过引水隧道引入已建的城天堂引水渠入库，年引水量达430.62万m³。湖南省水利厅于1998年6月23日正式批复，同意张家冲水库从小Ⅰ型水库级为中型。1.2工程任务1.2.1初设报告任务篇章：（1）综合说明（2）水文（3）工程地质（4）除险加固设计（5）工程管理（6）水土保持和环境保护3（7）机电及金属结构（8）施工组织设计（9）投资概算（10）经济评价（11）综合评价和结论1.2.2招标及施工图勘测设计工作任务发包及施工图勘测设计阶段按工程计划、工程实际进展状况和业主要求，积极配合进行工程招标和施工详图设计工作，编制相关工程招标文件，提供施工技术文件及设计图纸，作好现场设代服务等。(1)招标设计1）根据项目前期工程实际进展状况，积极配合进行前期工程、工程招标和施工详图设计工作。2）依据可研报告的审定意见，完成施工规划报告，确定分标方案，编制监理、招标文件；3）开展施工控制网的设计和建立。4）按照批准审定的可研报告及相关规程规范要求，开展招标设计工作,完成招标设计文件及图纸（分标段）5）工程永久占地（不含水库）和施工期征地范围图6）围绕工程建设项目招标的需要，复核初设阶段的地质资料和结论，补充查明遗留的工程地质问题，为完善和优化设计及落实招标合同有关的问题提供地质资料。(2)施工详图设计1）按照工程计划和与业主签订的施工技术文件及设计供图计划，进行枢纽建筑物、引水建筑物及各专业设计，提供工程建设所需各专业施工详图。2）组建满足工程进展的常驻现场的设计代表处，做...
