桥涵施工规范(下)VIP免费

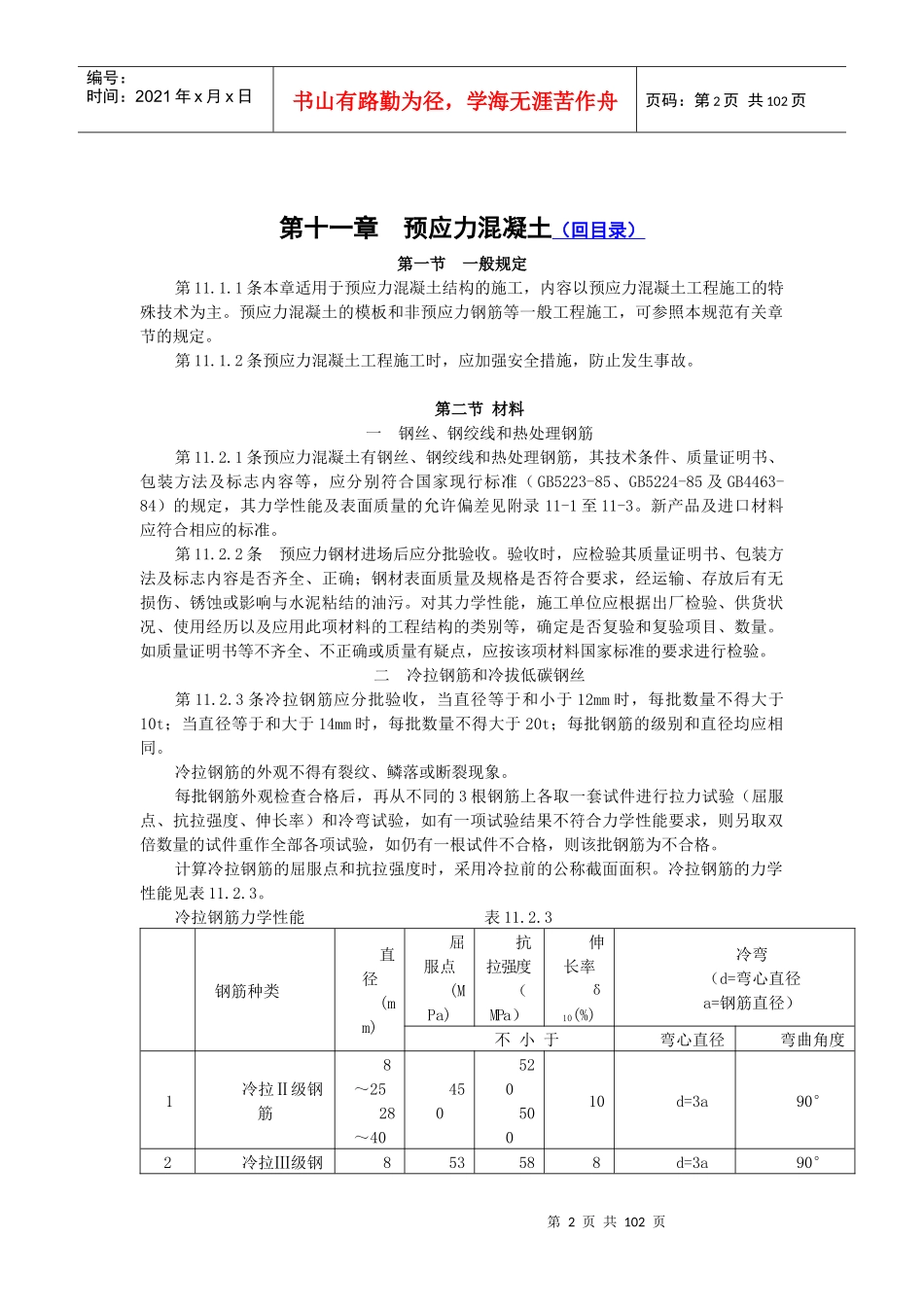

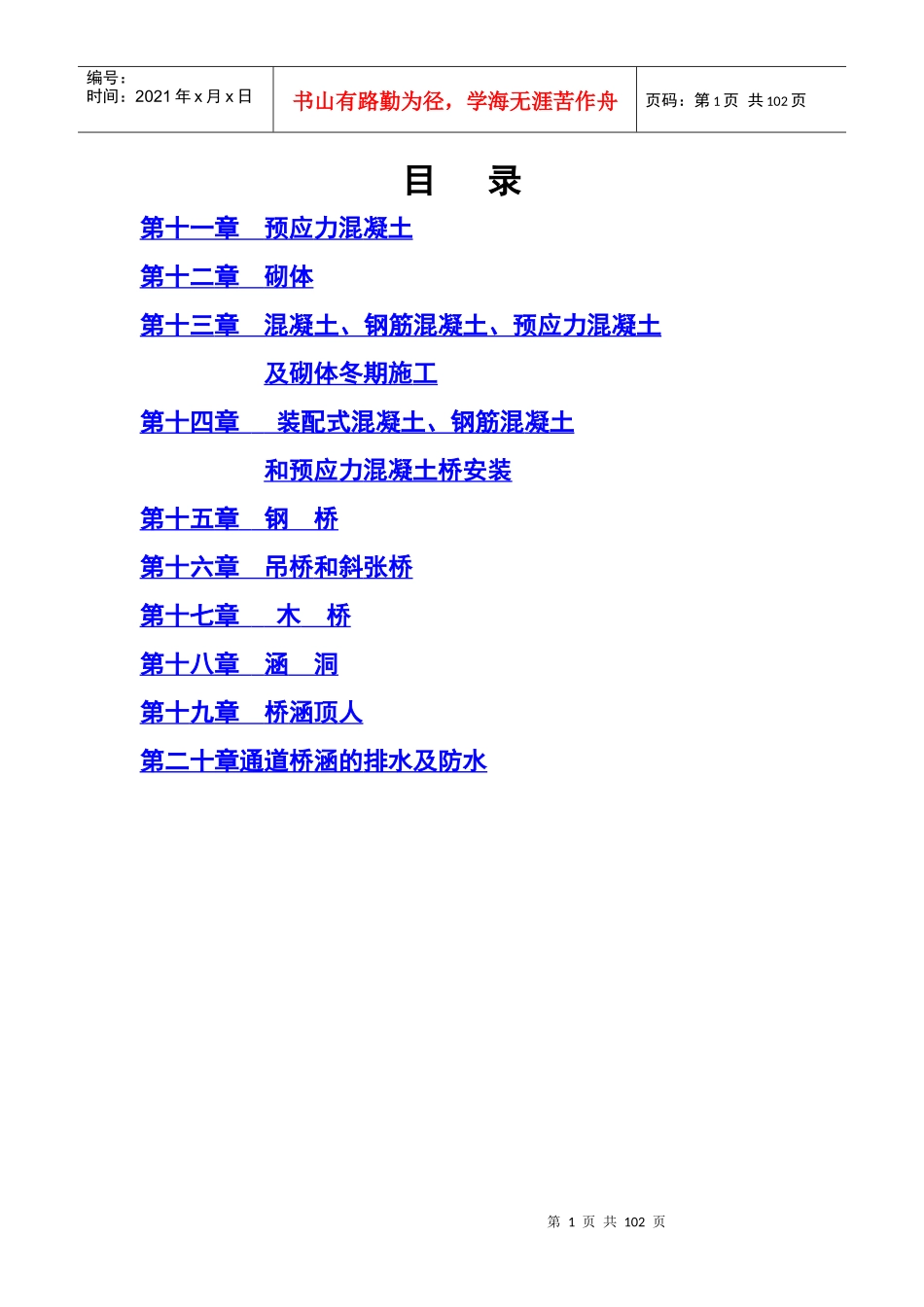

第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共102页目录第十一章预应力混凝土第十二章砌体第十三章混凝土、钢筋混凝土、预应力混凝土及砌体冬期施工第十四章装配式混凝土、钢筋混凝土和预应力混凝土桥安装第十五章钢桥第十六章吊桥和斜张桥第十七章木桥第十八章涵洞第十九章桥涵顶人第二十章通道桥涵的排水及防水第2页共102页第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共102页第十一章预应力混凝土（回目录）第一节一般规定第11.1.1条本章适用于预应力混凝土结构的施工，内容以预应力混凝土工程施工的特殊技术为主。预应力混凝土的模板和非预应力钢筋等一般工程施工，可参照本规范有关章节的规定。第11.1.2条预应力混凝土工程施工时，应加强安全措施，防止发生事故。第二节材料一钢丝、钢绞线和热处理钢筋第11.2.1条预应力混凝土有钢丝、钢绞线和热处理钢筋，其技术条件、质量证明书、包装方法及标志内容等，应分别符合国家现行标准（GB5223-85、GB5224-85及GB4463-84）的规定，其力学性能及表面质量的允许偏差见附录11-1至11-3。新产品及进口材料应符合相应的标准。第11.2.2条预应力钢材进场后应分批验收。验收时，应检验其质量证明书、包装方法及标志内容是否齐全、正确；钢材表面质量及规格是否符合要求，经运输、存放后有无损伤、锈蚀或影响与水泥粘结的油污。对其力学性能，施工单位应根据出厂检验、供货状况、使用经历以及应用此项材料的工程结构的类别等，确定是否复验和复验项目、数量。如质量证明书等不齐全、不正确或质量有疑点，应按该项材料国家标准的要求进行检验。二冷拉钢筋和冷拔低碳钢丝第11.2.3条冷拉钢筋应分批验收，当直径等于和小于12mm时，每批数量不得大于10t；当直径等于和大于14mm时，每批数量不得大于20t；每批钢筋的级别和直径均应相同。冷拉钢筋的外观不得有裂纹、鳞落或断裂现象。每批钢筋外观检查合格后，再从不同的3根钢筋上各取一套试件进行拉力试验（屈服点、抗拉强度、伸长率）和冷弯试验，如有一项试验结果不符合力学性能要求，则另取双倍数量的试件重作全部各项试验，如仍有一根试件不合格，则该批钢筋为不合格。计算冷拉钢筋的屈服点和抗拉强度时，采用冷拉前的公称截面面积。冷拉钢筋的力学性能见表11.2.3。冷拉钢筋力学性能表11.2.3钢筋种类直径(mm)屈服点(MPa)抗拉强度（MPa）伸长率δ10(%)冷弯（d=弯心直径a=钢筋直径）不小于弯心直径弯曲角度1冷拉Ⅱ级钢筋8～2528～4045052050010d=3a90°2冷拉Ⅲ级钢853588d=3a90°第3页共102页第2页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共102页筋～40003冷拉Ⅳ级钢筋10～287508506d=5a90°注：直径大于25mm的钢筋，弯心直径增加一个a。第11.2.4条冷拔低碳钢丝应逐盘进行抗拉强度、伸长率和弯曲试验，其力学性能应符合要求。弯曲试验后，不得有裂纹、鳞落或断裂现象。冷拔低碳钢丝的力学性能见表11.2.4。冷拔低碳钢丝力学性能表11.2.4项次直径(mm)抗拉强度(MPa)伸长率L0=100mm(%)冷弯不小于不小于Ⅰ组Ⅱ组123345750700650700650600233反复弯曲180°4次第三节预应力钢材加工一预应力钢材下料第11.3.1条预应力钢材的下料长度，应通过计算确定。计算时应考虑构件或台座长度、锚夹具长度、千斤顶长度、焊接接头或镦头预留量、冷拉伸长值、弹性回缩值、张拉伸长值和外露长度等因素。采用钢筋束镦头锚具时，同束钢丝下料长度的相对差值，当钢丝长度≤20m时，不宜大于1/3000；当钢丝束长度>20m时，不宜大于1/5000。长度为6m及小于6m先张构件的钢丝成组张拉时，下料长度的相对差值不得大于2mm。第11.3.2条钢丝、钢绞线、热处理钢筋及冷拉Ⅳ级钢筋的切断，宜采用切断机或砂轮锯，不得使用电弧。二冷拉钢筋接头第11.3.3条冷拉钢筋的接头，应在钢筋冷拉前采用一次闪光顶锻法进行对焊；对于Ⅳ级钢筋，对焊后尚应进行热处理，以提高焊接质量。钢筋焊接后其轴线偏差不得大于钢筋直径的1/10，同时不得大于2mm，其轴线曲折的倾角不得超过4度。采用后张法张拉的钢筋，焊接后尚应敲除毛刺，但不得减损钢...
