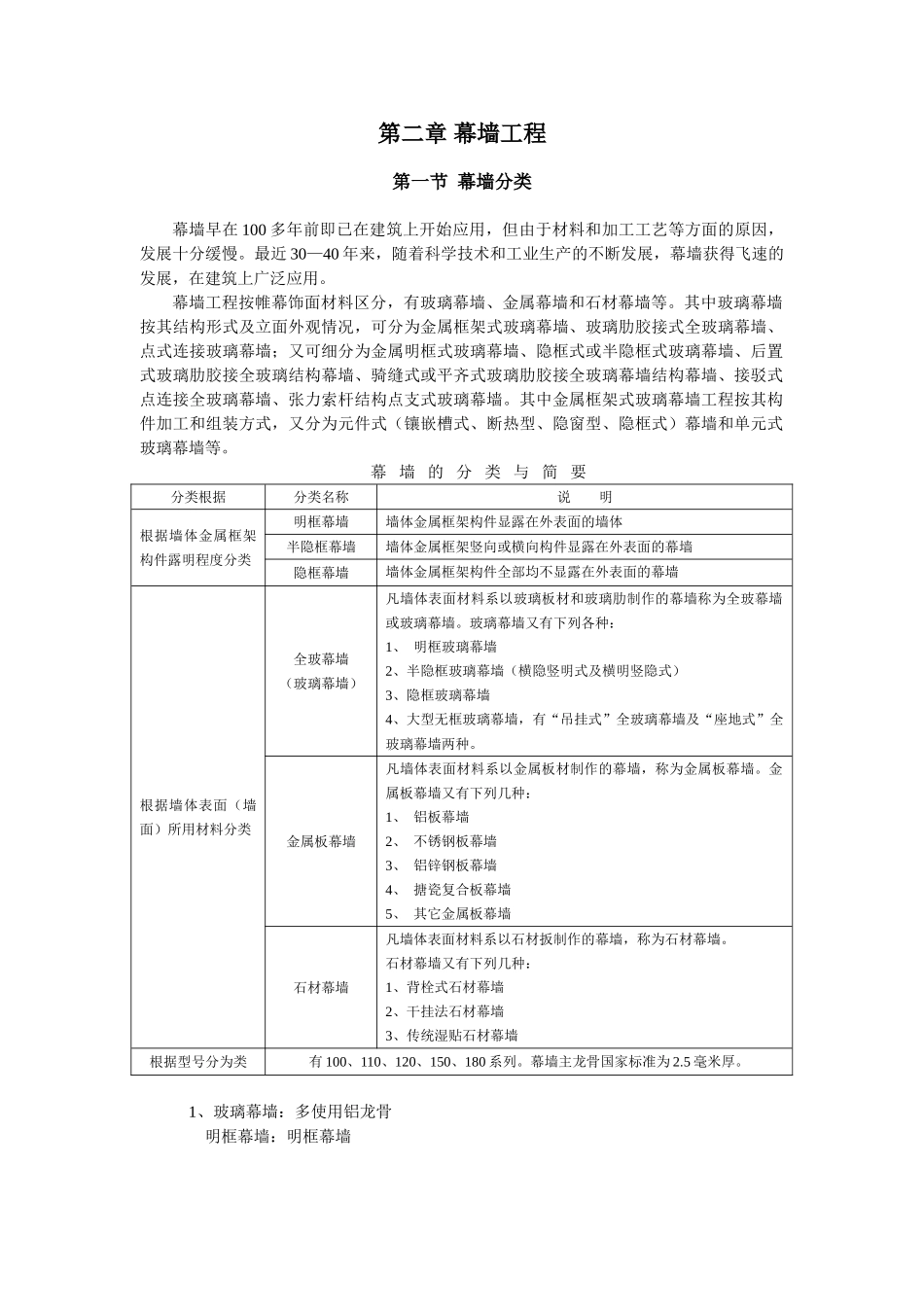

第二章幕墙工程第一节幕墙分类幕墙早在100多年前即已在建筑上开始应用，但由于材料和加工工艺等方面的原因，发展十分缓慢。最近30—40年来，随着科学技术和工业生产的不断发展，幕墙获得飞速的发展，在建筑上广泛应用。幕墙工程按帷幕饰面材料区分，有玻璃幕墙、金属幕墙和石材幕墙等。其中玻璃幕墙按其结构形式及立面外观情况，可分为金属框架式玻璃幕墙、玻璃肋胶接式全玻璃幕墙、点式连接玻璃幕墙；又可细分为金属明框式玻璃幕墙、隐框式或半隐框式玻璃幕墙、后置式玻璃肋胶接全玻璃结构幕墙、骑缝式或平齐式玻璃肋胶接全玻璃幕墙结构幕墙、接驳式点连接全玻璃幕墙、张力索杆结构点支式玻璃幕墙。其中金属框架式玻璃幕墙工程按其构件加工和组装方式，又分为元件式（镶嵌槽式、断热型、隐窗型、隐框式）幕墙和单元式玻璃幕墙等。幕墙的分类与简要分类根据分类名称说明根据墙体金属框架构件露明程度分类明框幕墙墙体金属框架构件显露在外表面的墙体半隐框幕墙墙体金属框架竖向或横向构件显露在外表面的幕墙隐框幕墙墙体金属框架构件全部均不显露在外表面的幕墙根据墙体表面（墙面）所用材料分类全玻幕墙（玻璃幕墙）凡墙体表面材料系以玻璃板材和玻璃肋制作的幕墙称为全玻幕墙或玻璃幕墙。玻璃幕墙又有下列各种：1、明框玻璃幕墙2、半隐框玻璃幕墙（横隐竖明式及横明竖隐式）3、隐框玻璃幕墙4、大型无框玻璃幕墙，有“吊挂式”全玻璃幕墙及“座地式”全玻璃幕墙两种。金属板幕墙凡墙体表面材料系以金属板材制作的幕墙，称为金属板幕墙。金属板幕墙又有下列几种：1、铝板幕墙2、不锈钢板幕墙3、铝锌钢板幕墙4、搪瓷复合板幕墙5、其它金属板幕墙石材幕墙凡墙体表面材料系以石材扳制作的幕墙，称为石材幕墙。石材幕墙又有下列几种：1、背栓式石材幕墙2、干挂法石材幕墙3、传统湿贴石材幕墙根据型号分为类有100、110、120、150、180系列。幕墙主龙骨国家标准为2.5毫米厚。1、玻璃幕墙：多使用铝龙骨明框幕墙：明框幕墙隐框幕墙隐框幕墙：半隐幕墙：分为横隐竖明式及横明竖隐式2、金属幕墙：金属板幕墙多用于不采光墙面。墙体框架为铝合金或型钢制造，金属板墙面材料有下列多种（表）幕墙名称金属板用料说明金属板规格（㎜）说明铝板幕墙使用全铝板，背面加筋（肋）厚2.5～3.0强度高，多用于高层建筑。具有供货周期长，只能铝板加工厂加工的特点。夹芯铝板幕墙内外两层表皮使用铝材，夹芯以PVC或其他聚合物构成内外铝板厚：0.5～1.2夹芯厚：2～5可折弯，具有现场加工所需尺寸的优点。蜂窝夹芯复合铝板幕墙该板早已用于飞机，内外两层铝板，蜂窝夹芯系以不同材料制成，如铝箔蜂窝夹芯、玻璃钢蜂窝夹芯、混合纸蜂窝夹芯等。蜂窝形状多样，有正六角形、双曲度形、长方形、十字性、波纹条形、扁方角形等。内外铝板厚：0.8～1.2、1.2～1.8不锈钢板或彩色不锈钢板或钛金不锈钢板幕墙金属板用不锈钢板或彩色不锈钢板或钛金不锈钢板彩色钢板夹芯板彩色钢板夹芯板，夹芯有聚苯乙烯泡沫塑料、聚氨酯等搪瓷复合板幕墙金属板用搪瓷复合板该种板缺点较多，故这种幕墙较少。3、点式幕墙：分为龙骨式和拉索式（附图）：拉索点支式幕墙驳接式幕墙4、石材幕墙：分为背栓式石材幕墙和传统湿贴石材幕墙，石材厚度在2至3厘米。a、背栓法：在石板背部打4个圆槽，圆槽中放入611石材干挂胶，由4个金属锚栓插入圆槽连接。把石板定在空中。上面两个锚栓承担石板全部质量，下面两个锚栓承担风压。b、干挂法：在石板上下左右端开短槽或长槽，槽开在石板一边的中间，石板厚度一般为25—30毫米，槽宽一般为7—8毫米。用不锈钢挂件的一边插入槽中，槽中放入611石材干挂胶，另一边与墙体上的钢架网连接，钢架网为槽钢和角钢，以锚栓预埋铁板固定于墙体上。c、直接粘贴法：先把石板的四角涂上611石材干挂胶，再在中心部位涂上快速石材干挂胶，然后把石板背贴在墙体上。此种方法对墙体的平整度要求较高。石材幕墙的特点：石材幕墙所负载的力卸载在每一根龙骨上，龙骨连接主楼，龙骨的长度为楼层的层高，每根龙骨只有一个定点，所以石材幕墙的荷载力便均匀分布在建筑主体结构。龙骨之间的缝隙称为“收缩缝”，用胶连接，因...
