武隆某隧道施工组织设计VIP专享VIP免费

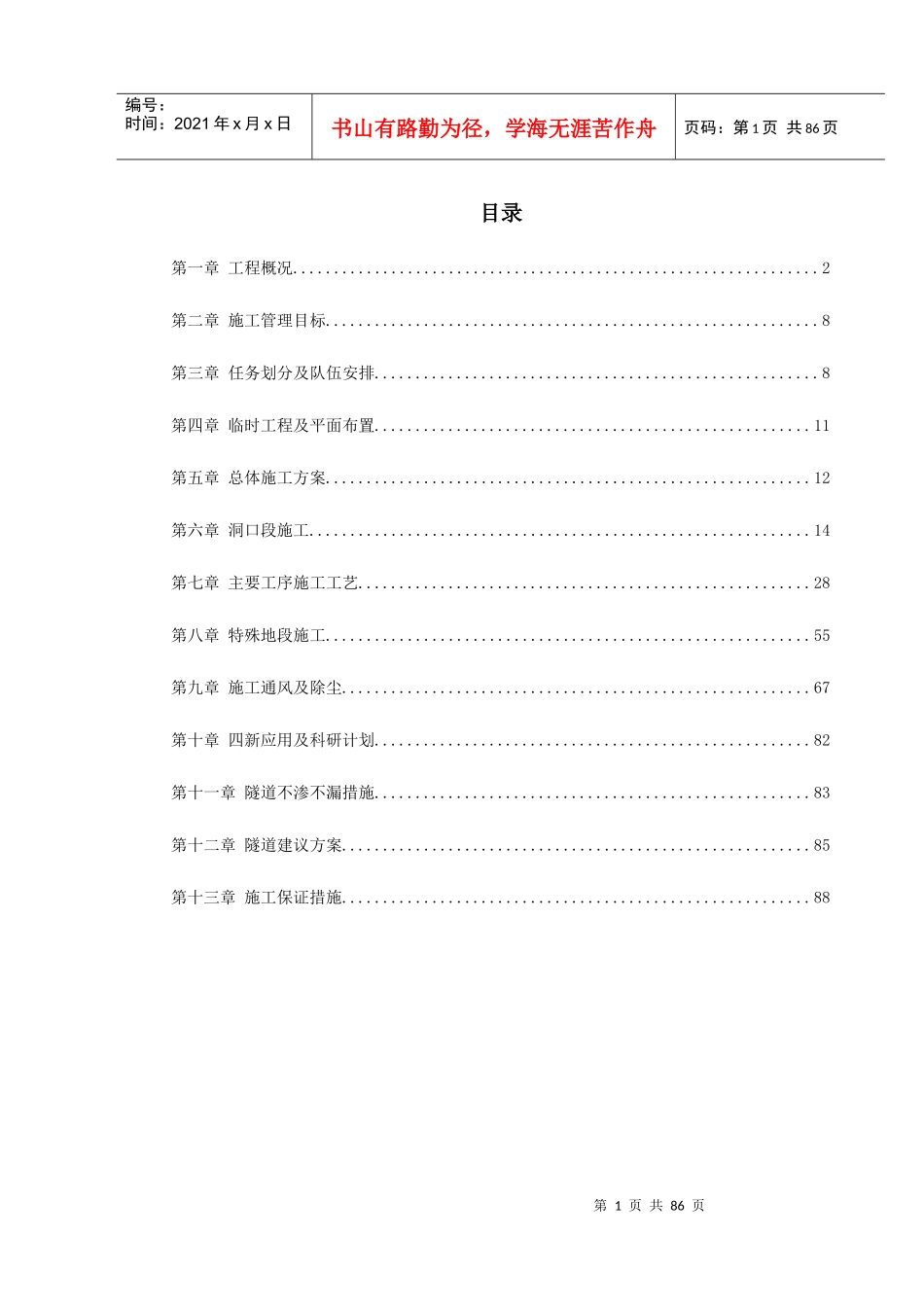

第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共86页目录第一章工程概况................................................................2第二章施工管理目标............................................................8第三章任务划分及队伍安排......................................................8第四章临时工程及平面布置.....................................................11第五章总体施工方案...........................................................12第六章洞口段施工.............................................................14第七章主要工序施工工艺.......................................................28第八章特殊地段施工...........................................................55第九章施工通风及除尘.........................................................67第十章四新应用及科研计划.....................................................82第十一章隧道不渗不漏措施.....................................................83第十二章隧道建议方案.........................................................85第十三章施工保证措施.........................................................88第2页共86页第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共86页第一章工程概况（一）概述武隆某隧道位于重庆市武隆县境内，起讫里程DK188+687～DK198+085，全长9398m，是渝怀线第二长大隧道。辅助导坑设置：在DK191+900线路右侧设长396m横洞一处，在横洞内距正洞中线右侧20m，向出口方向设1406m平导，在出口正洞左侧设2415m平导一处。（二）本隧道特点1、隧道长、工期紧，通风、运输困难；2、地质复杂，进口段为古滑坡体，隧道穿越涌水、岩爆、高地温、瓦斯等不良地质地段；3、横洞口无场地，出口正洞与平导两洞口相距185m，洞口场地布置困难；4、洞口段均下穿公路。进、出口位于居民区，施工干扰大。（三）工程地质、水文地质及气象条件１、地形、地貌武隆某隧道，线路沿乌江峡谷，傍乌江右岸而行。沿线属中低山地貌,山脉标高500～800米，相对高差200～500米，自然横坡30～50O。沿线地形起伏较大，属中低山地貌，基岩大部分裸露，植被条件较好。进口1773m埋深较浅。2、地质构造武隆某隧道位于武隆向北西翼，单斜构造，岩层走向N15°～60°E/SE，倾角12°～第3页共86页第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共86页36°，个别为北西向倾北东，节理以垂直节理为主。3、工程地质武隆某隧道地质复杂，不良地质地段较长。由进口向出口地质条件依次为:(1)DK188+687～DK192+080段：隧道进口端为古滑坡体，坡崩积块、碎石土，厚5～40m，洞身为滑坡堆积体，主要是块石土，厚30～70m，下伏志留系下统罗惹坪组之页岩，岩性为碳酸盐岩和碎屑岩，该段岩层倾角缓，涌水量约3400T/d。DK189+300～+500段浅埋，易塌方冒顶，地表水易下渗。DK188+687～DK190+460段1773米,隧道埋深较浅，均为Ⅳ、Ⅴ级围岩，地质条件差；（2）DK192+080～DK193+230段：洞身为灰岩，可能揭穿暗河，洞内平时涌水量达7万T/d，雨洪期会成倍增加。DK192+090～+110段，地下水具硫酸盐侵蚀，该段含瓦斯，可能存在大股状涌水。（3）DK193+230～DK195+790段：洞身绝大部分为灰岩，涌水量5000T/d。DK193+230～+580段P2W底部含煤，瓦斯含量高，有产生瓦斯突出的威胁。DK193+240～+270段地下水具硫酸盐侵蚀性。DK193+230～280段P2W/P1M及DK194+000～+280段T1f/P2C地层分界线附近可能存在大股涌水。DK192+100～DK195+050段埋深大于500m，应注意岩爆及高地温。（4）DK195+790～DK196+210段：围岩以盐溶角砾岩为主，钙、泥质胶结，易塌落，地下第4页共86页第3页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共86页水具硫酸盐侵蚀性。（5）DK196+210～DK198+085段：出口段岩层风化层厚，为顺坡层。DK197+466～+730段钻孔揭示有煤层...
