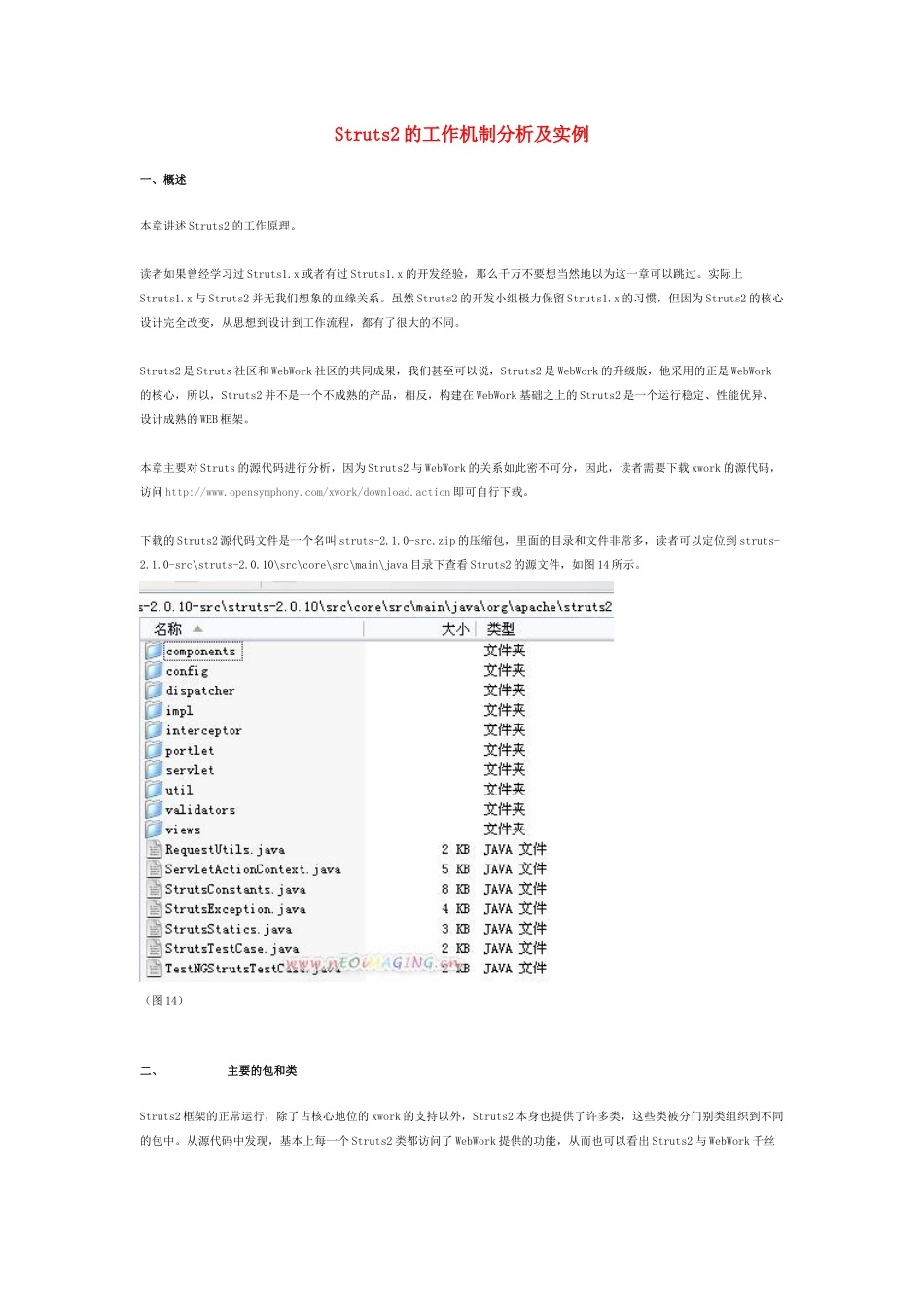

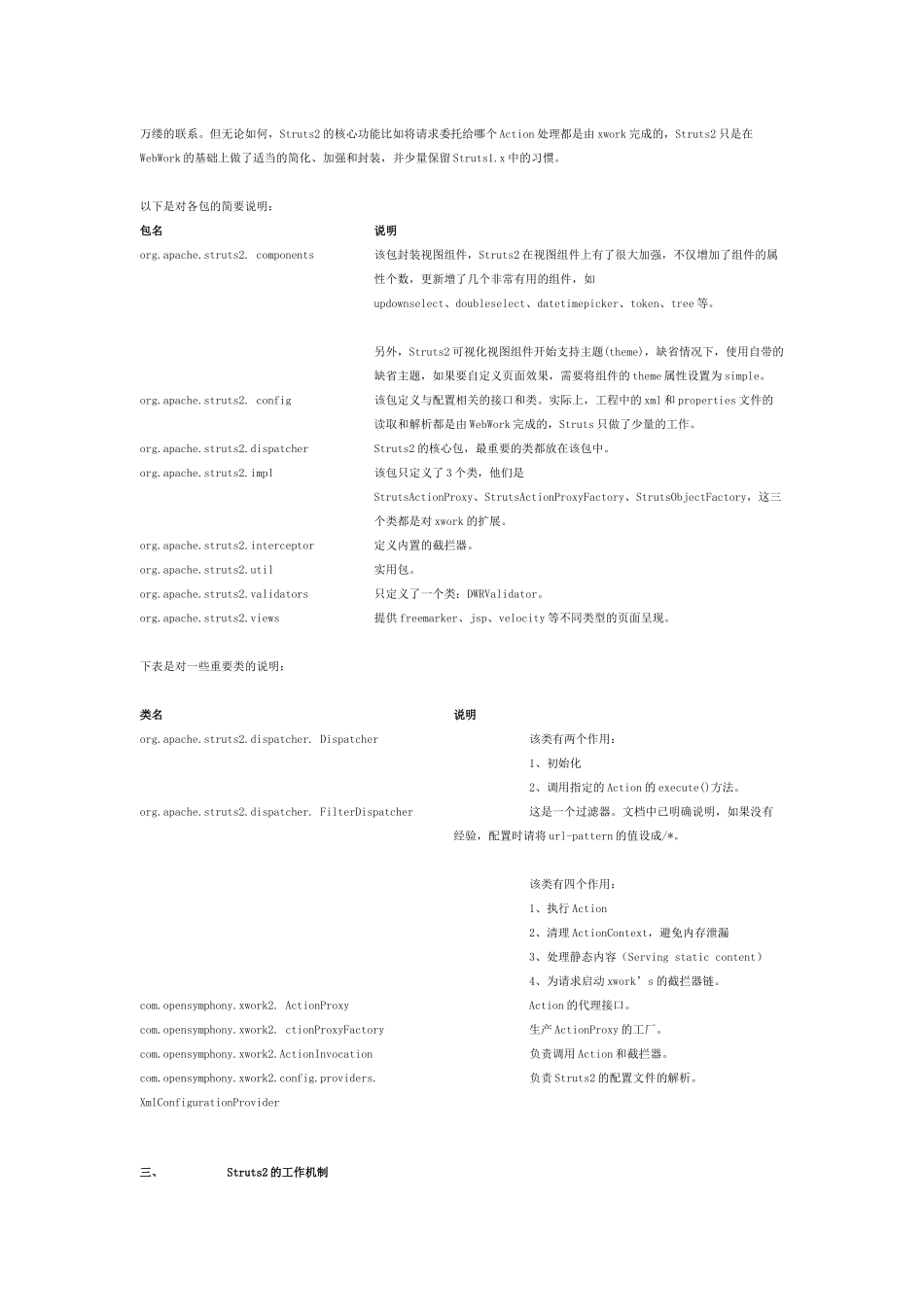

Struts2的工作机制分析及实例一、概述本章讲述Struts2的工作原理。读者如果曾经学习过Struts1.x或者有过Struts1.x的开发经验，那么千万不要想当然地以为这一章可以跳过。实际上Struts1.x与Struts2并无我们想象的血缘关系。虽然Struts2的开发小组极力保留Struts1.x的习惯，但因为Struts2的核心设计完全改变，从思想到设计到工作流程，都有了很大的不同。Struts2是Struts社区和WebWork社区的共同成果，我们甚至可以说，Struts2是WebWork的升级版，他采用的正是WebWork的核心，所以，Struts2并不是一个不成熟的产品，相反，构建在WebWork基础之上的Struts2是一个运行稳定、性能优异、设计成熟的WEB框架。本章主要对Struts的源代码进行分析，因为Struts2与WebWork的关系如此密不可分，因此，读者需要下载xwork的源代码，访问http://www.opensymphony.com/xwork/download.action即可自行下载。下载的Struts2源代码文件是一个名叫struts-2.1.0-src.zip的压缩包，里面的目录和文件非常多，读者可以定位到struts-2.1.0-src\struts-2.0.10\src\core\src\main\java目录下查看Struts2的源文件，如图14所示。（图14）二、主要的包和类Struts2框架的正常运行，除了占核心地位的xwork的支持以外，Struts2本身也提供了许多类，这些类被分门别类组织到不同的包中。从源代码中发现，基本上每一个Struts2类都访问了WebWork提供的功能，从而也可以看出Struts2与WebWork千丝万缕的联系。但无论如何，Struts2的核心功能比如将请求委托给哪个Action处理都是由xwork完成的，Struts2只是在WebWork的基础上做了适当的简化、加强和封装，并少量保留Struts1.x中的习惯。以下是对各包的简要说明：包名说明org.apache.struts2.components该包封装视图组件，Struts2在视图组件上有了很大加强，不仅增加了组件的属性个数，更新增了几个非常有用的组件，如updownselect、doubleselect、datetimepicker、token、tree等。另外，Struts2可视化视图组件开始支持主题(theme)，缺省情况下，使用自带的缺省主题，如果要自定义页面效果，需要将组件的theme属性设置为simple。org.apache.struts2.config该包定义与配置相关的接口和类。实际上，工程中的xml和properties文件的读取和解析都是由WebWork完成的，Struts只做了少量的工作。org.apache.struts2.dispatcherStruts2的核心包，最重要的类都放在该包中。org.apache.struts2.impl该包只定义了3个类，他们是StrutsActionProxy、StrutsActionProxyFactory、StrutsObjectFactory，这三个类都是对xwork的扩展。org.apache.struts2.interceptor定义内置的截拦器。org.apache.struts2.util实用包。org.apache.struts2.validators只定义了一个类：DWRValidator。org.apache.struts2.views提供freemarker、jsp、velocity等不同类型的页面呈现。下表是对一些重要类的说明：类名说明org.apache.struts2.dispatcher.Dispatcher该类有两个作用：1、初始化2、调用指定的Action的execute()方法。org.apache.struts2.dispatcher.FilterDispatcher这是一个过滤器。文档中已明确说明，如果没有经验，配置时请将url-pattern的值设成/*。该类有四个作用：1、执行Action2、清理ActionContext，避免内存泄漏3、处理静态内容（Servingstaticcontent）4、为请求启动xwork’s的截拦器链。com.opensymphony.xwork2.ActionProxyAction的代理接口。com.opensymphony.xwork2.ctionProxyFactory生产ActionProxy的工厂。com.opensymphony.xwork2.ActionInvocation负责调用Action和截拦器。com.opensymphony.xwork2.config.providers.XmlConfigurationProvider负责Struts2的配置文件的解析。三、Struts2的工作机制3.1Struts2体系结构图Strut2的体系结构如图15所示：（图15）3.2Struts2的工作机制从图15可以看出，一个请求在Struts2框架中的处理大概分为以下几个步骤：1、客户端初始化一个指向Servlet容器（例如Tomcat）的请求；2、这个请求经过一系列的过滤器（Filter）（这些过滤器中有一个叫做ActionContextCleanUp的可选过滤器，这个过滤器对于Struts2和其他框架的集成很有帮助，例如：SiteMeshPlugin...
