江苏省《太阳能光伏与建筑一体化应用技术规程》VIP专享VIP免费

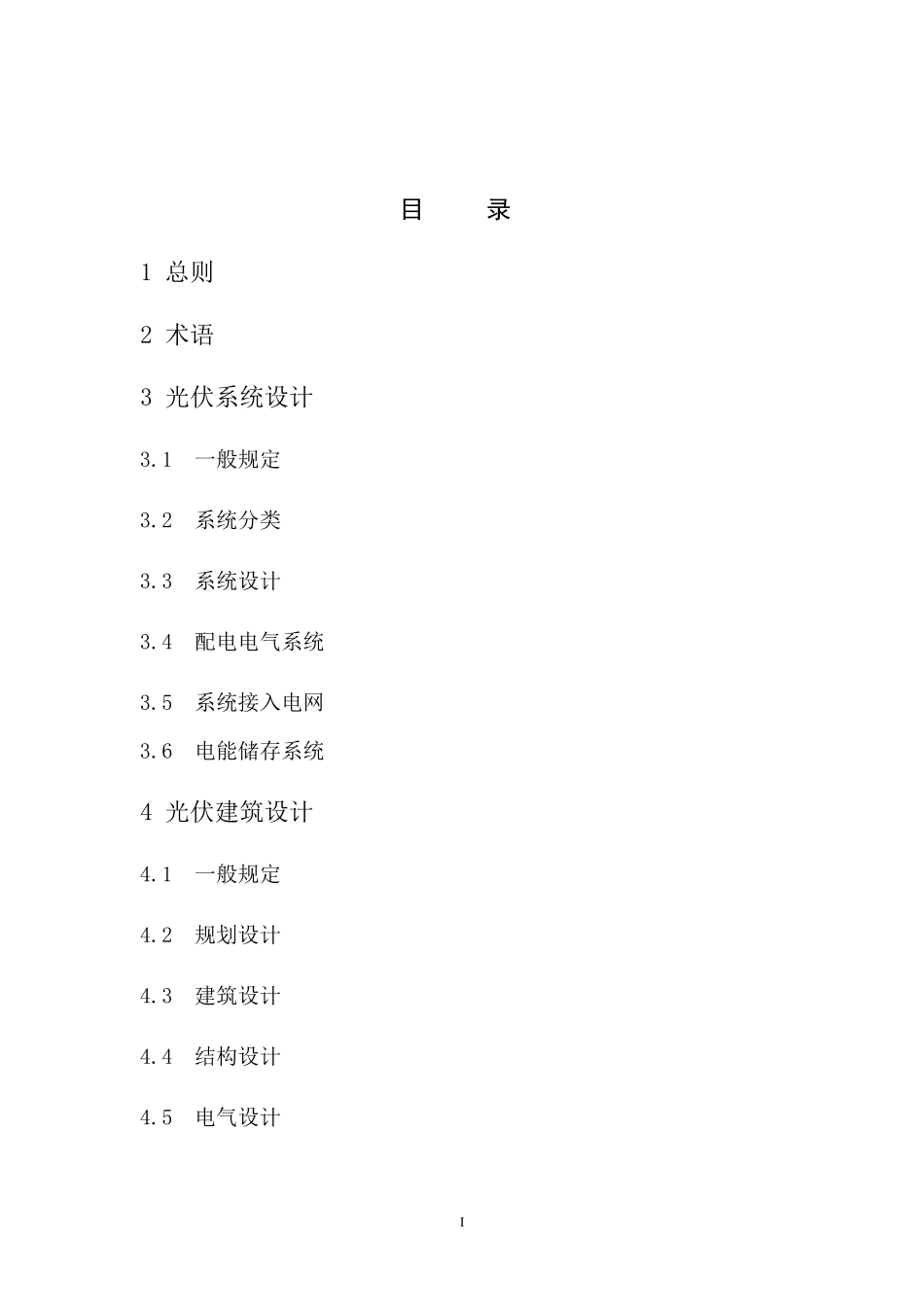

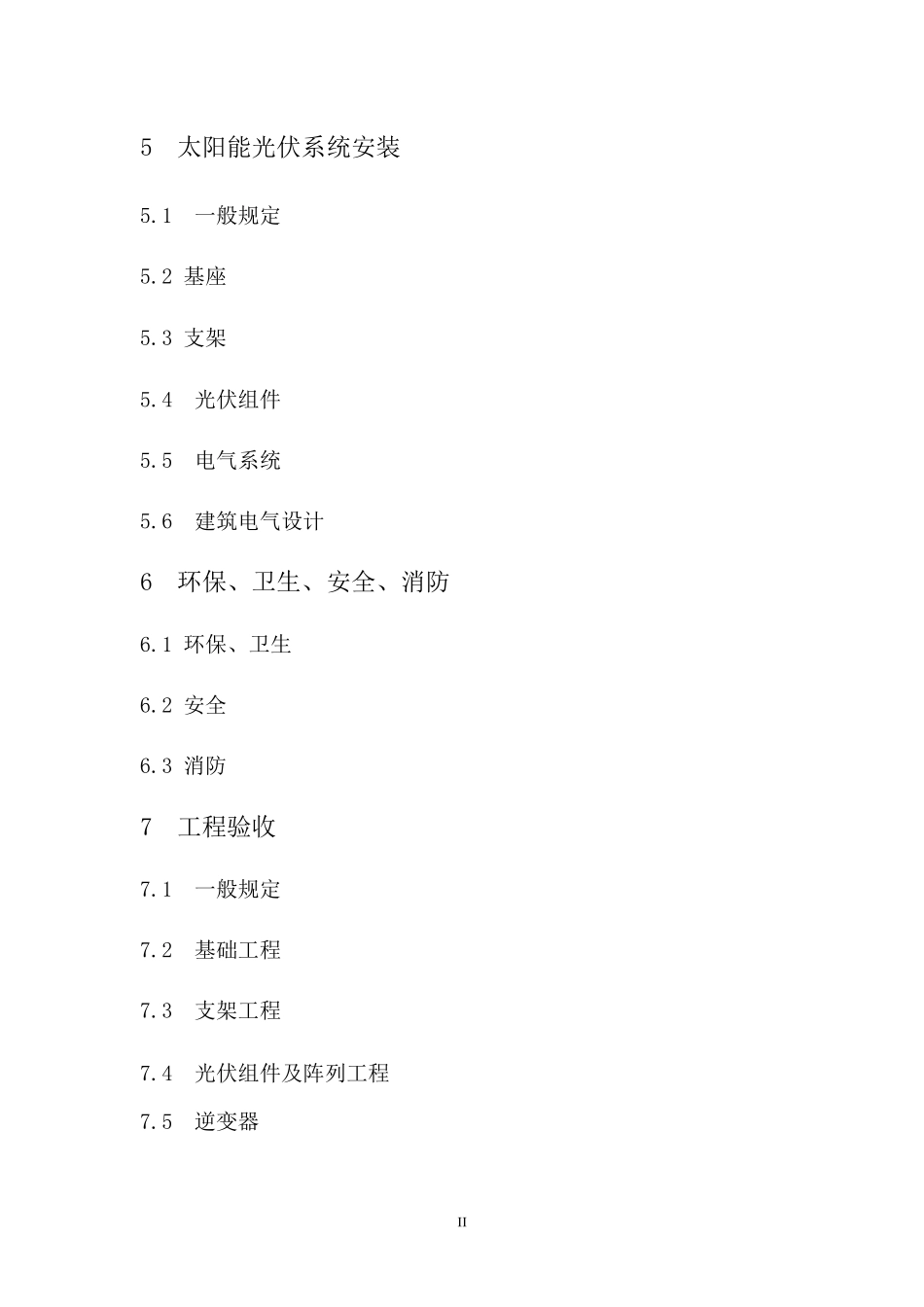

目录1总则2术语3光伏系统设计3.1一般规定3.2系统分类3.3系统设计3.4配电电气系统3.5系统接入电网3.6电能储存系统4光伏建筑设计4.1一般规定4.2规划设计4.3建筑设计4.4结构设计4.5电气设计I5太阳能光伏系统安装5.1一般规定5.2基座5.3支架5.4光伏组件5.5电气系统5.6建筑电气设计6环保、卫生、安全、消防6.1环保、卫生6.2安全6.3消防7工程验收7.1一般规定7.2基础工程7.3支架工程7.4光伏组件及阵列工程7.5逆变器II7.6系统电气工程7.7系统检测、调试和试运行8运行管理与维护8.1人员培训8.2一般规定8.3维护内容与方法附录A附录B附录C本标准用词说明条文说明III第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共36页1总则1.0.1为规范太阳能光伏系统在建筑中的应用，促进太阳能光伏系统与建筑一体化的推广，制定本规范。1.0.2本规范适用于新建、改建和扩建的工业与民用建筑光伏系统工程，以及在既有民用建筑上安装或改造已安装的光伏系统工程的设计、施工、验收和运行维护。1.0.3新建、改建和扩建的工业与民用建筑光伏系统设计应纳入建筑规划及建筑设计、建筑与光伏系统施工，同步验收。1.0.4在既有建筑上改造或安装光伏系统应按照建筑工程审批程序进行专项工程的设计、施工和验收。1.0.5工业与民用建筑光伏系统设计除应符合本规范外，还应符合国家现行有关第1页共36页第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页标准规范的规定。2术语2.0.1光伏电池PVcell将太阳辐射能直接转换成电能的一种器件。也称太阳电池（solarcell）。2.0.2光伏组件PVmodule由若干光伏电池进行内部联结并封装、能输出直流电流、最基本的太阳电池单元，也称太阳电池组件（solarcellmodule）。2.0.3光伏方阵PVarray由若干光伏组件或光伏构件通过机械及电气方式组装成型、并安装在固定支撑装置上的直流发电单元。2.0.4光伏组件倾角PVmouduletiltangle光伏组件所在平面与水平面的夹角。2.0.5光伏系统photovoltaic(PV)system利用光伏电池的光伏效应将太阳辐射能直接转换成电能的发电系统，简称光伏系统。（考虑加入光伏建筑的定义，薄膜型组件、柔性、刚性组件等定义）2.0.6并网光伏系统grid-connectedPVsystem与公共电网联接的光伏系统。2.0.7独立光伏系统stand-alonePVsystem不与公共电网联接的光伏系统，也称离网光伏系统。2.0.8方阵由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起，并且有固定的支撑结构而构成的支流发电单元。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页2.0.9光伏与建筑一体化buildingintegratedphotovoltaic(BIPV)通过专门设计，使光伏系统与建筑物外观协调、相互融合为一体。2.0.10安装型光伏组件buildingattachedphotovoltaic（BAPV）在屋顶或墙面上架空安装以及在墙面上安装的光伏组件。2.0.11构件型光伏组件与建筑构件组合在一起或独立成为建筑构件的光伏构件，如以标准普通光伏组件或根据建筑要求定制的光伏组件构成雨篷构件、遮阳构件、栏版构件等。2.0.12建材型光伏组件将太阳能电池与瓦、砖、卷材、玻璃等建筑材料复合在一起成为不可分割的建筑构件或建筑材料，如光伏瓦、光伏砖、光伏屋面卷材、玻璃光伏幕墙、光伏采光顶等。3光伏系统设计3.1一般规定3.1.1工业与民用建筑光伏系统应进行专项设计或作为建筑电气工程设计的一部分。3.1.2光伏组件或方阵的选型和设计应与建筑结合，在综合考虑发电效率、发电量、电气和结构安全、适用美观的前提下，合理选用构件型和建材型光伏构件，并与建筑模数相协调，满足安装、清洁、维护和局部更换的要求。3.1.3光伏系统输配电和控制用缆线应与其他管线统筹安排，安全、隐蔽、集中布置，满足安装维护的要求。3.1.4光伏组件或方阵连接电缆及其输出总电缆应符合《光伏（PV）组件安全鉴定第一部分：结构要求》GB/T20047.1的相关规定。3.1.5在人员有可能接触或接近光伏系统的位置，应设置防触电警示标识。3.1.6并网光伏系统应具有相应的并网保护功能。3.1.7光伏系统应安装计量装置，并应预留检测接口。3...
