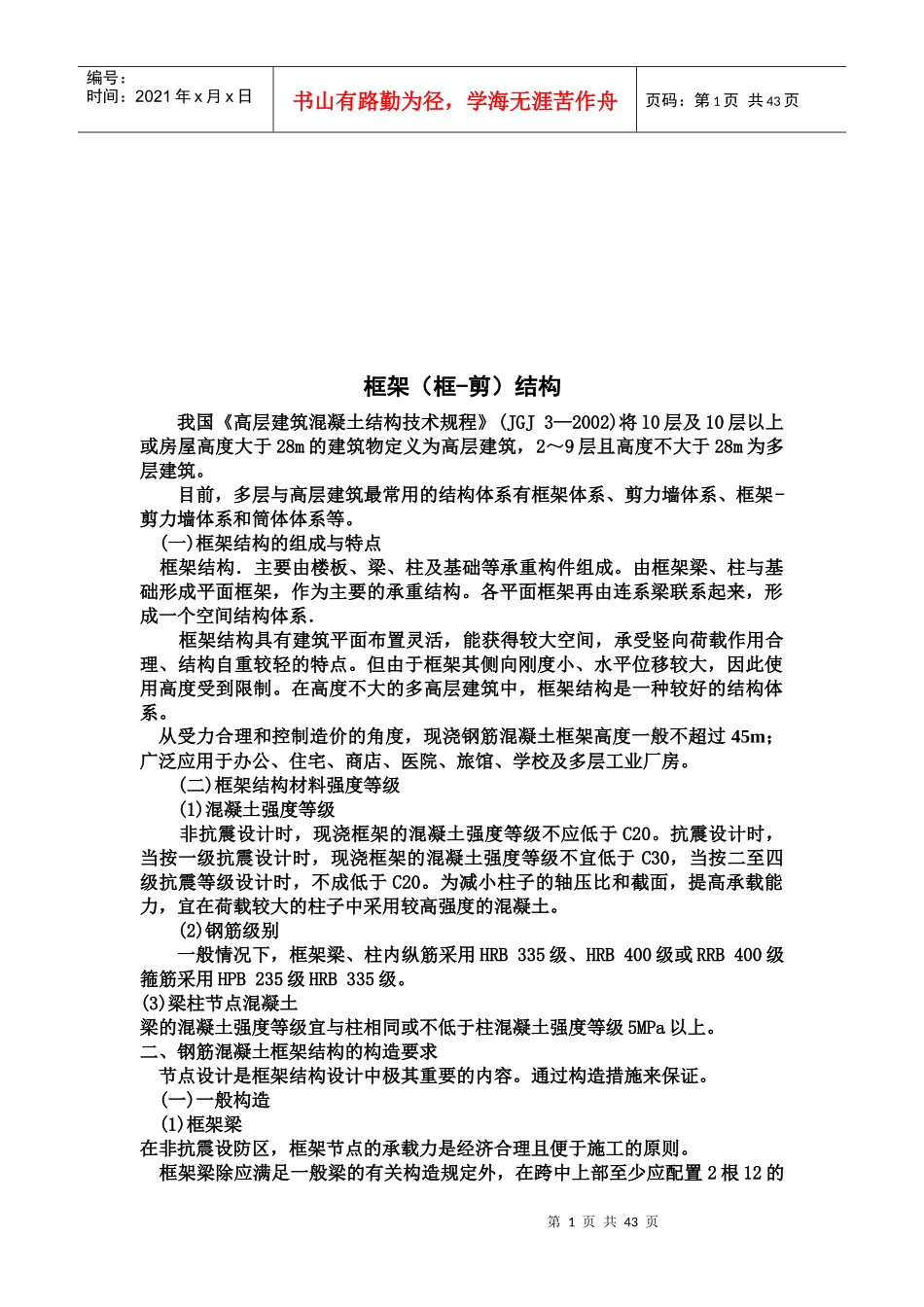

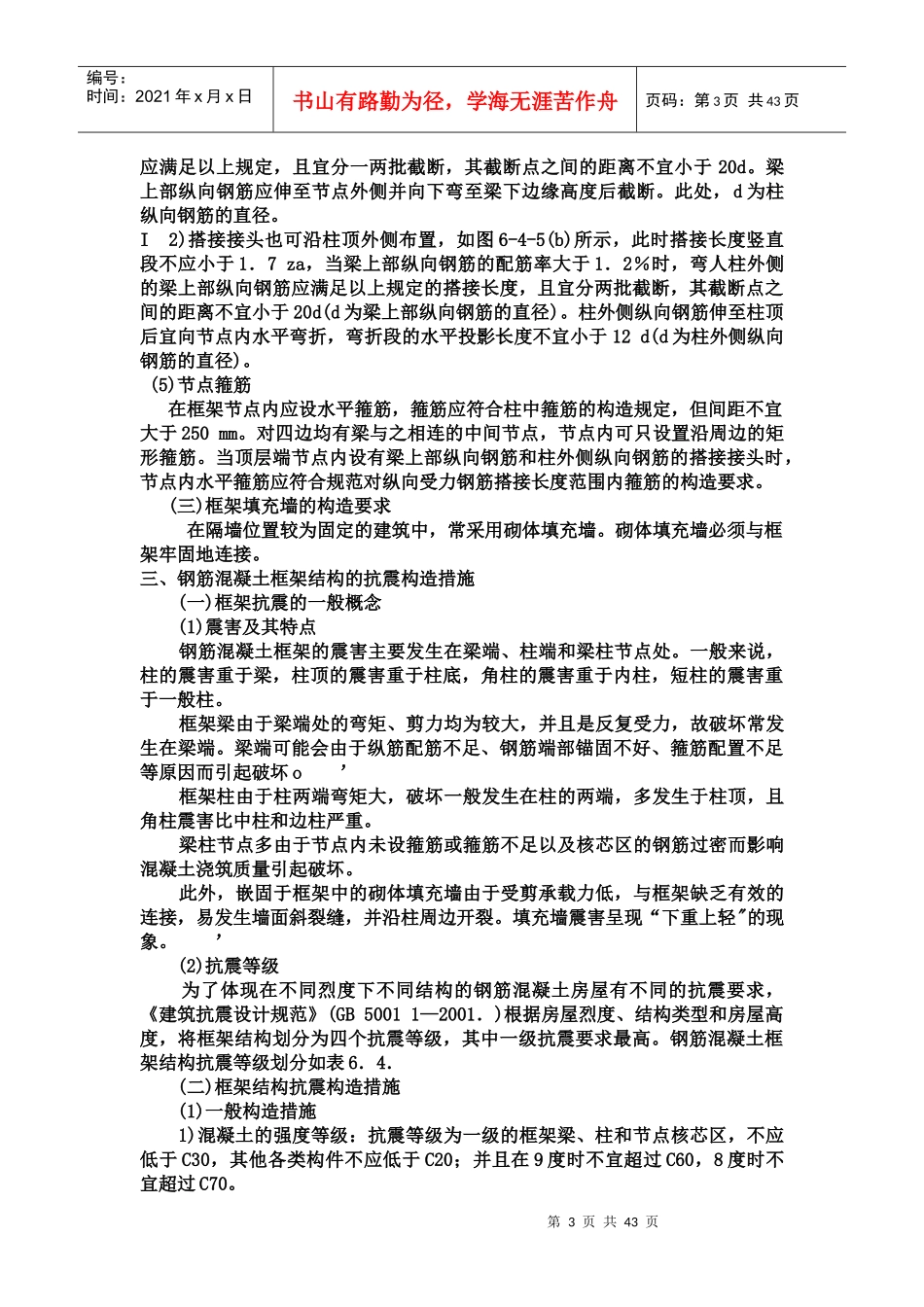

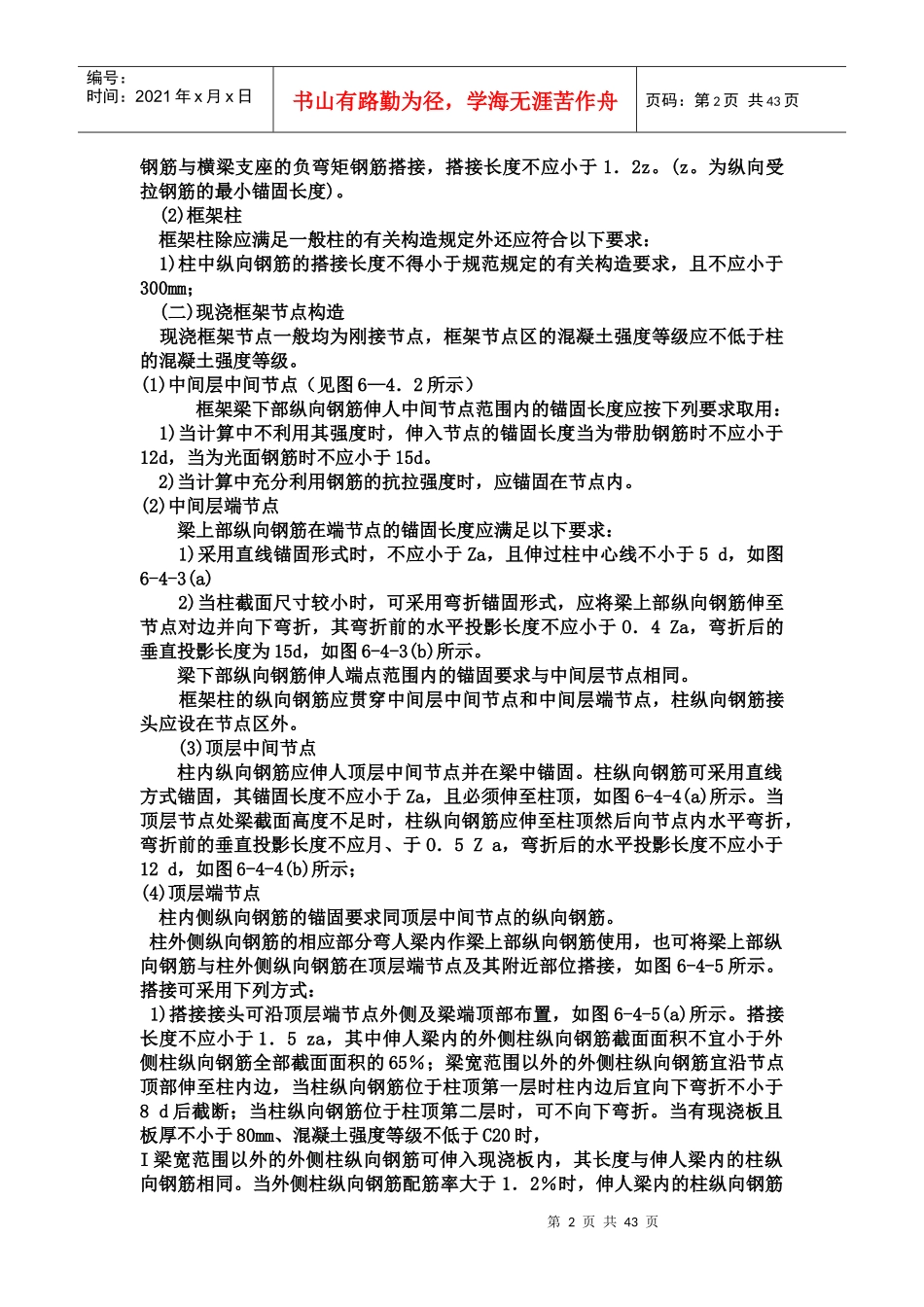

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页框架（框-剪）结构我国《高层建筑混凝土结构技术规程》(JGJ3—2002)将l0层及10层以上或房屋高度大于28m的建筑物定义为高层建筑，2～9层且高度不大于28m为多层建筑。目前，多层与高层建筑最常用的结构体系有框架体系、剪力墙体系、框架-剪力墙体系和筒体体系等。(一)框架结构的组成与特点框架结构．主要由楼板、梁、柱及基础等承重构件组成。由框架梁、柱与基础形成平面框架，作为主要的承重结构。各平面框架再由连系梁联系起来，形成一个空间结构体系．框架结构具有建筑平面布置灵活，能获得较大空间，承受竖向荷载作用合理、结构自重较轻的特点。但由于框架其侧向刚度小、水平位移较大，因此使用高度受到限制。在高度不大的多高层建筑中，框架结构是一种较好的结构体系。从受力合理和控制造价的角度，现浇钢筋混凝土框架高度一般不超过45m；广泛应用于办公、住宅、商店、医院、旅馆、学校及多层工业厂房。(二)框架结构材料强度等级(1)混凝土强度等级非抗震设计时，现浇框架的混凝土强度等级不应低于C20。抗震设计时，当按一级抗震设计时，现浇框架的混凝土强度等级不宜低于C30，当按二至四级抗震等级设计时，不成低于C20。为减小柱子的轴压比和截面，提高承载能力，宜在荷载较大的柱子中采用较高强度的混凝土。(2)钢筋级别一般情况下，框架梁、柱内纵筋采用HRB335级、HRB400级或RRB400级箍筋采用HPB235级HRB335级。(3)梁柱节点混凝土梁的混凝土强度等级宜与柱相同或不低于柱混凝土强度等级5MPa以上。二、钢筋混凝土框架结构的构造要求节点设计是框架结构设计中极其重要的内容。通过构造措施来保证。(一)一般构造(1)框架梁在非抗震设防区，框架节点的承载力是经济合理且便于施工的原则。框架梁除应满足一般梁的有关构造规定外，在跨中上部至少应配置2根12的第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页钢筋与横梁支座的负弯矩钢筋搭接，搭接长度不应小于1．2z。(z。为纵向受拉钢筋的最小锚固长度)。(2)框架柱框架柱除应满足一般柱的有关构造规定外还应符合以下要求：1)柱中纵向钢筋的搭接长度不得小于规范规定的有关构造要求，且不应小于300mm；(二)现浇框架节点构造现浇框架节点一般均为刚接节点，框架节点区的混凝土强度等级应不低于柱的混凝土强度等级。(1)中间层中间节点（见图6—4．2所示）框架梁下部纵向钢筋伸人中间节点范围内的锚固长度应按下列要求取用：1)当计算中不利用其强度时，伸入节点的锚固长度当为带肋钢筋时不应小于12d，当为光面钢筋时不应小于15d。2)当计算中充分利用钢筋的抗拉强度时，应锚固在节点内。(2)中间层端节点梁上部纵向钢筋在端节点的锚固长度应满足以下要求：1)采用直线锚固形式时，不应小于Za，且伸过柱中心线不小于5d，如图6-4-3(a)2)当柱截面尺寸较小时，可采用弯折锚固形式，应将梁上部纵向钢筋伸至节点对边并向下弯折，其弯折前的水平投影长度不应小于O．4Za，弯折后的垂直投影长度为15d，如图6-4-3(b)所示。梁下部纵向钢筋伸人端点范围内的锚固要求与中间层节点相同。框架柱的纵向钢筋应贯穿中间层中间节点和中间层端节点，柱纵向钢筋接头应设在节点区外。(3)顶层中间节点柱内纵向钢筋应伸人顶层中间节点并在梁中锚固。柱纵向钢筋可采用直线方式锚固，其锚固长度不应小于Za，且必须伸至柱顶，如图6-4-4(a)所示。当顶层节点处梁截面高度不足时，柱纵向钢筋应伸至柱顶然后向节点内水平弯折，弯折前的垂直投影长度不应月、于O．5Za，弯折后的水平投影长度不应小于12d，如图6-4-4(b)所示；(4)顶层端节点柱内侧纵向钢筋的锚固要求同顶层中间节点的纵向钢筋。柱外侧纵向钢筋的相应部分弯人梁内作梁上部纵向钢筋使用，也可将梁上部纵向钢筋与柱外侧纵向钢筋在顶层端节点及其附近部位搭接，如图6-4-5所示。搭接可采用下列方式：1)搭接接头可沿顶层端节点外侧及梁端顶部布置，如图6-4-5(a)所示。搭接长度不应小于1．5za，其中伸人梁内的外侧柱纵向钢筋截面面积不宜小于外侧柱纵向钢筋全部截面面积的65％；梁...
