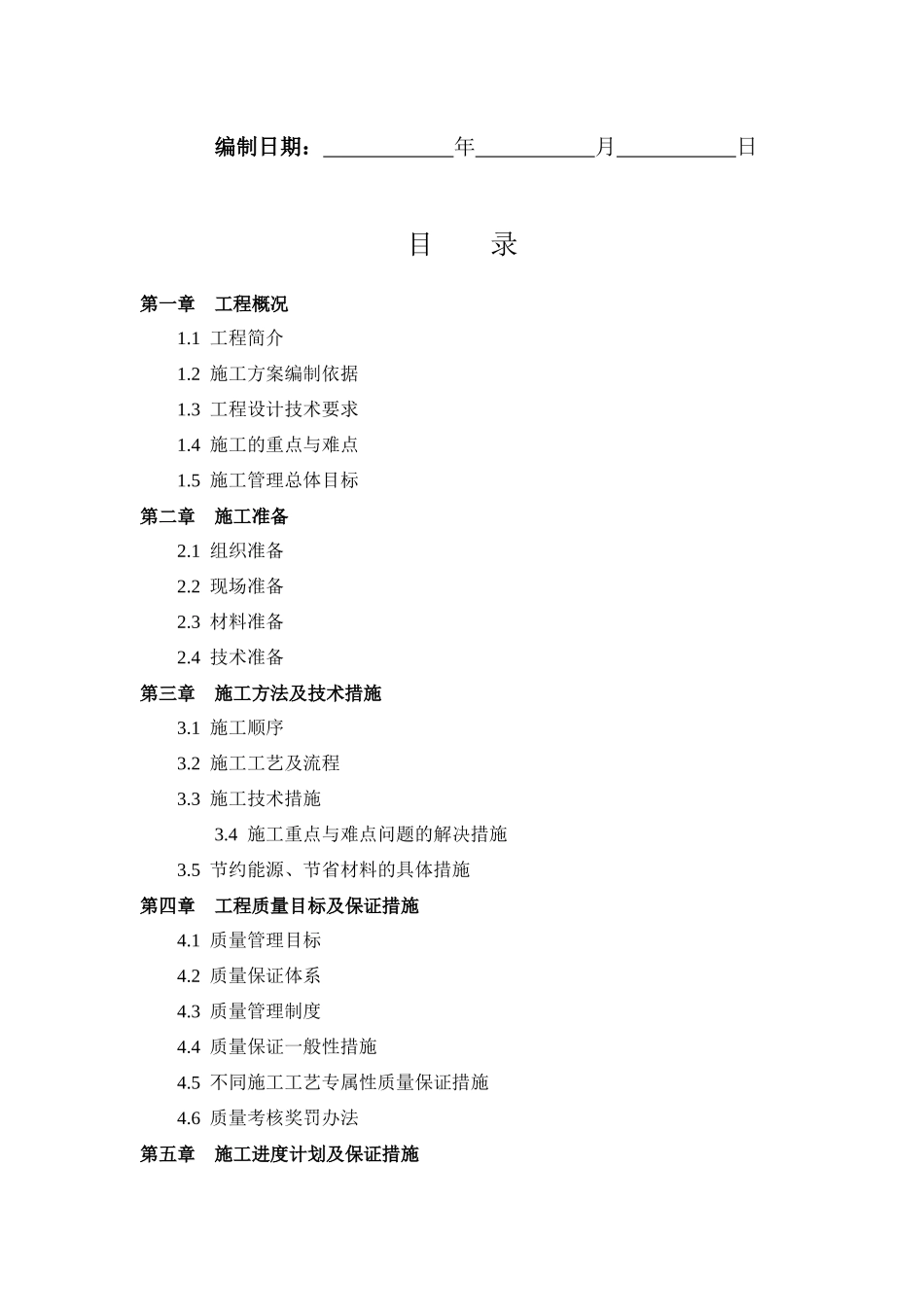

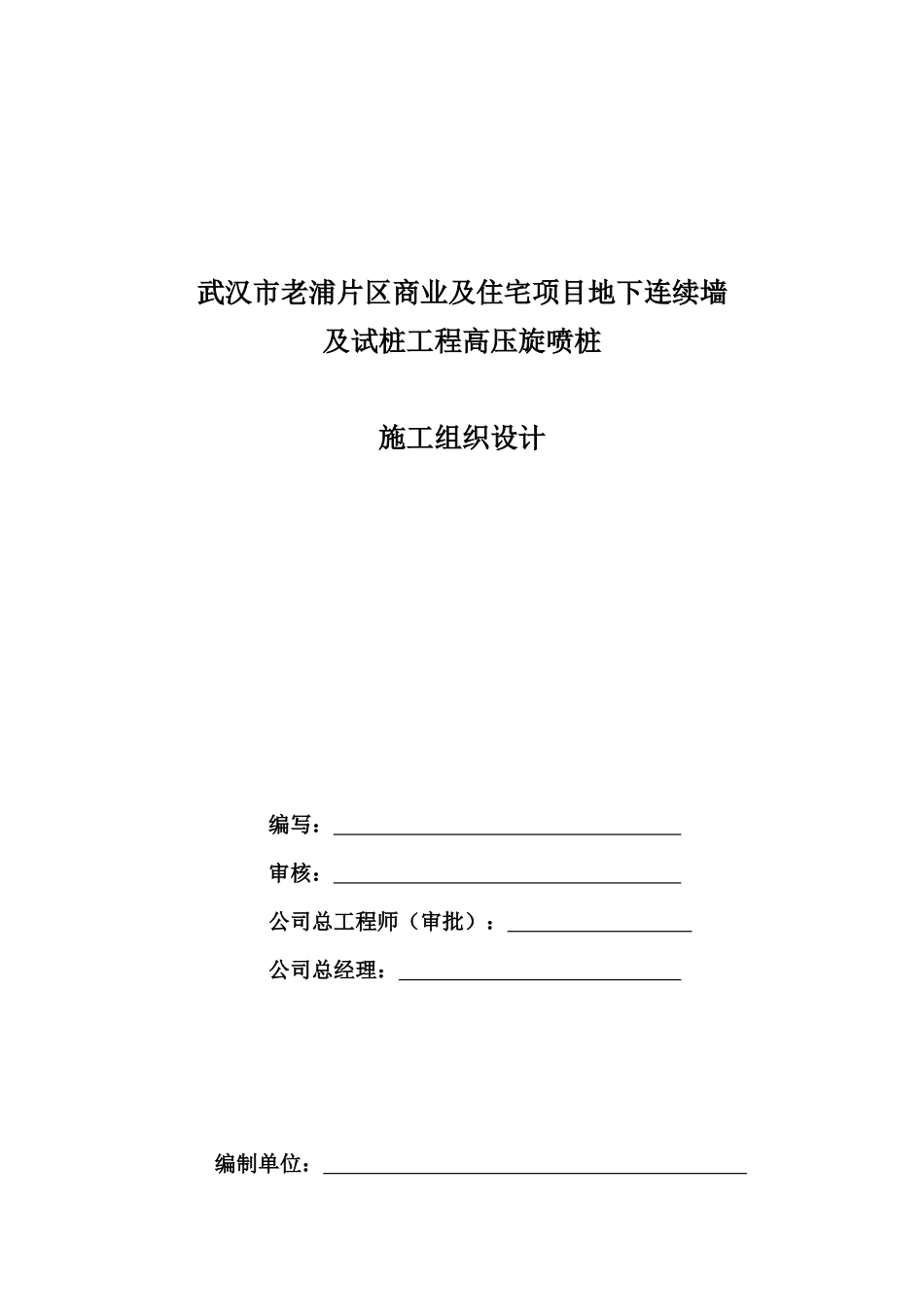

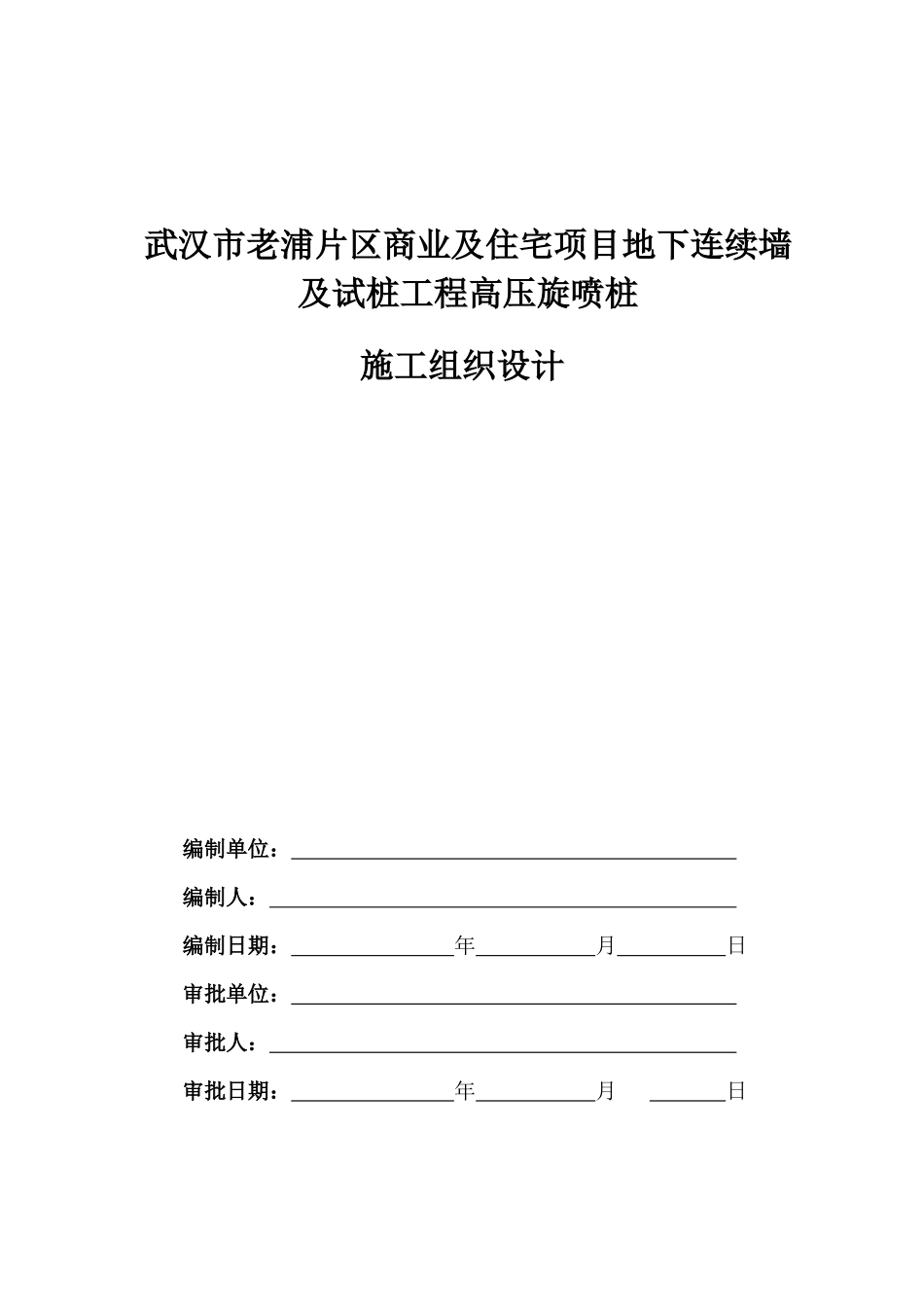

武汉市老浦片区商业及住宅项目地下连续墙及试桩工程高压旋喷桩施工组织设计编制单位：编制人：编制日期：年月日审批单位：审批人：审批日期：年月日武汉市老浦片区商业及住宅项目地下连续墙及试桩工程高压旋喷桩施工组织设计编写：审核：公司总工程师（审批）：公司总经理：编制单位：编制日期：年月日目录第一章工程概况1.1工程简介1.2施工方案编制依据1.3工程设计技术要求1.4施工的重点与难点1.5施工管理总体目标第二章施工准备2.1组织准备2.2现场准备2.3材料准备2.4技术准备第三章施工方法及技术措施3.1施工顺序3.2施工工艺及流程3.3施工技术措施3.4施工重点与难点问题的解决措施3.5节约能源、节省材料的具体措施第四章工程质量目标及保证措施4.1质量管理目标4.2质量保证体系4.3质量管理制度4.4质量保证一般性措施4.5不同施工工艺专属性质量保证措施4.6质量考核奖罚办法第五章施工进度计划及保证措施5.1施工进度计划5.2施工进度保证及应急措施5.3施工进度计划图（表）第六章安全管理目标及保证措施6.1安全管理目标6.2安全管理保证体系6.3安全管理制度6.4安全教育6.5安全施工管理的具体措施6.6工地防火安全管理措施6.7安全事故应急处理措施6.8安全考核奖罚办法第七章现场文明施工与环境保护措施7.1文明施工的保证措施7.2现场环境保护措施第八章冬、雨两季施工措施8.1冬季施工措施8.2雨季施工措施第九章项目现场管理组织机构及其主要职责9.1项目组织机构方框图9.2项目部门（单位）主要职责第十章项目人力资源配备计划10.1项目拟投入人力资源计划表10.2项目经理履历表10.3项目技术负责人履历表10.4项目主要技术管理人员职责一览表第十一章项目拟投入的主要机械设备11.1拟投入的主要机械设备11.2主要施工机械设备进场计划第十二章竣工验收及技术资料归档12.1竣工验收12.2技术资料归档附图：施工进度计划网络（横道）图第一章工程概况1.1工程简介武汉市老浦片区商业及住宅项目位于江汉路步行街与京汉大道交汇处西角，该项目为商业楼与住宅楼综合性建筑，基坑外围支护采用钢筋砼地下连续墙，墙体厚800mm，为挡土、止水、结构三体合一支护结构，其连续墙连接处部位采用高压喷射防渗止水桩进行止水，选用三重管高压旋喷工法施工，总工程量约6700延米。1.1.1工程特点高喷桩有效喷射直径≥1200mm，桩长29m，桩数约231条，采用P42.5级普硅水泥，水泥用量≥500kg/m3，水泥土28d无侧限抗压强度标准值≥2.5Mpa；详见坑外高压旋喷大样图。1.1.2场地的水文工程地质条件1）地形地貌场地地形平坦，起伏不大，地面标高22.28~25.16m，地面高差2.88m，区内地貌单元属长江Ⅰ级阶地。2）工程地质条件根据武汉丰达地质工程有限公司提交的《武汉市老浦片商业及住宅项目岩土工程地质报告》，地区内岩土地层分布如下：①杂填土（Qal）顶板埋深0.00m，层厚1.00～6.20m；表层多为10~30cm的砼地面或原建筑物基础，其下为粘土、砖渣、碎石等建筑垃圾和历史性条石、块石等组成。②1粘土（Q4al）顶板埋深1.00—6.20m，厚度4.10~11.70m；黄褐—灰褐色，可塑，土层性质均匀。②2粉质粘土夹粉土、粉砂（Q4al）顶板埋深8.70~13.80m，厚度0.00~4.60m；灰褐色，呈软-流塑，夹薄层中密粉土及松散粉砂，土层性质均匀。③1粉砂夹粉质粘土、粉土（Q4al）顶板埋深10.00~16.46m，层厚0.00~6.50m，灰色，呈松散状态，饱和，夹薄层软-流塑粉质粘土及中密粉土，土层性质不均匀。③2粉砂夹粉质粘土（Q4al）顶板埋深11.50~20.60m，层厚3.20~15.80m；灰色，呈稍密状态，饱和，夹薄层软-流型粉质粘土，层理清晰，土层性质不均匀。③3细砂（Q4al）顶板埋深19.70~28.10m，最大厚度30.70m；灰色，呈中密状态，饱和，层理清晰，土层性质不均匀。③3a细砂夹粉质粘土（Q4al）顶板埋深27.10~46.80m，最大层厚6.50m；灰褐色，呈稍密状态，饱和，夹薄层可塑粉质粘土，土层性质不均匀为③3层的夹层。④圆砾（Q4al+pl）顶板埋深43.50~52.20m，层厚0~9.90m；灰色，呈中密状态，饱和，含中粗砂，土层性质不均匀。⑤1强风化粉砂质泥岩（P2）顶板埋深48.70~54.90m，层厚0.70~15.00m，灰色，强风化，块状构造，手折易碎。⑤2中~微风化粉砂质泥岩（P2）...
