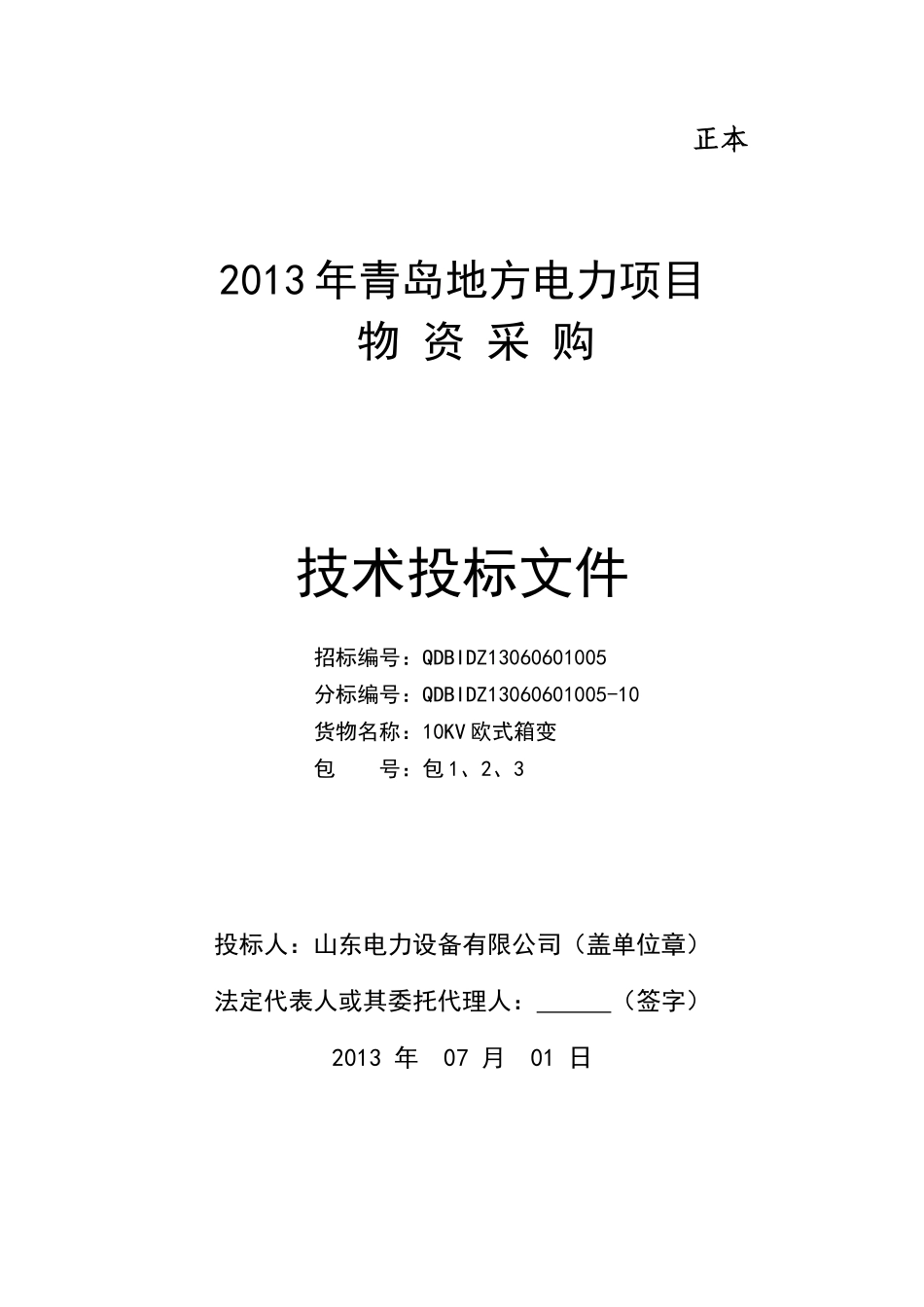

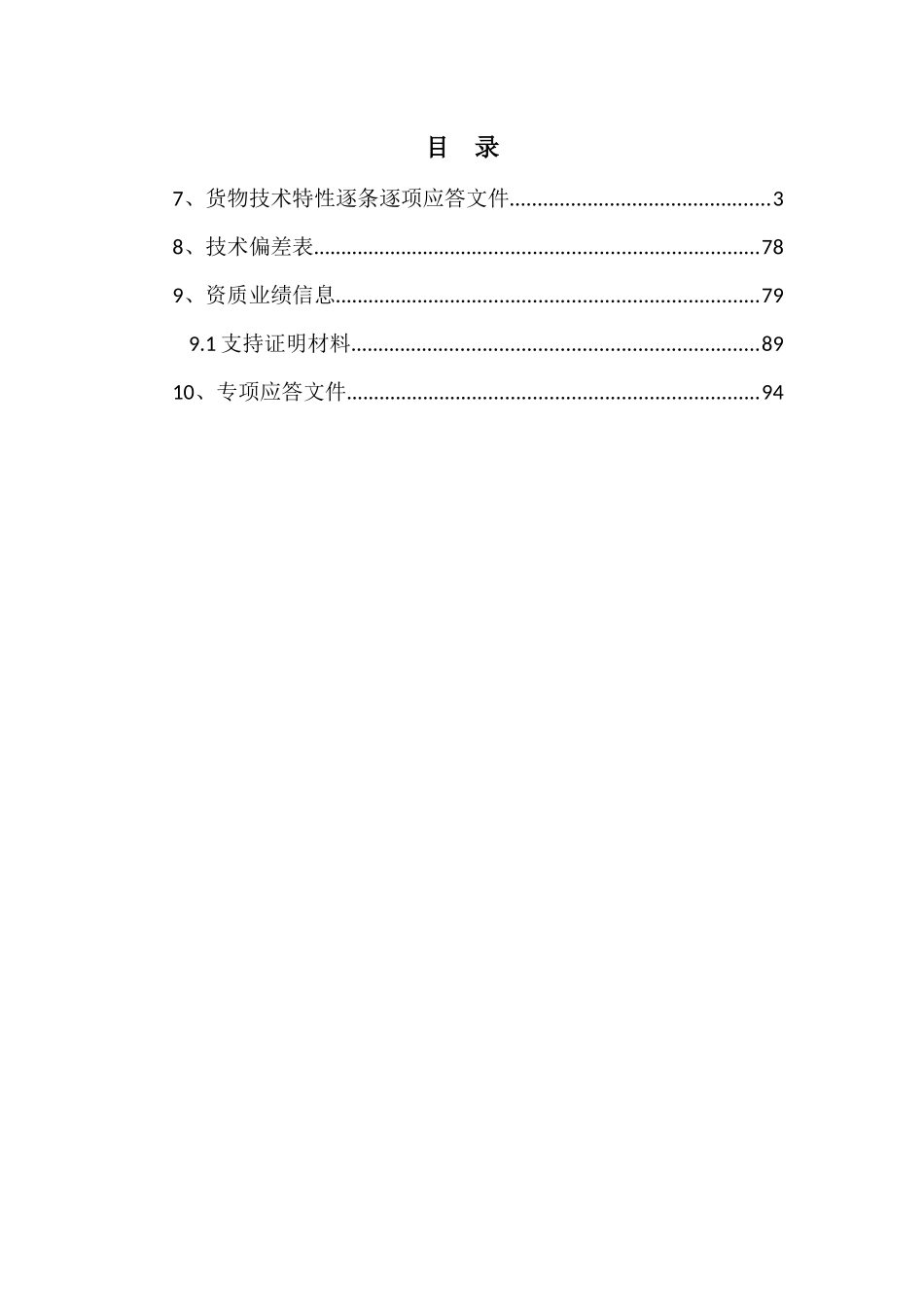

正本2013年青岛地方电力项目物资采购技术投标文件招标编号：QDBIDZ13060601005分标编号：QDBIDZ13060601005-10货物名称：10KV欧式箱变包号：包1、2、3投标人：山东电力设备有限公司（盖单位章）法定代表人或其委托代理人：（签字）2013年07月01日目录7、货物技术特性逐条逐项应答文件...............................................38、技术偏差表.................................................................................789、资质业绩信息.............................................................................799.1支持证明材料..........................................................................8910、专项应答文件...........................................................................947、货物技术特性逐条逐项应答文件包3：1.技术特性参数表投标人应认真逐项填写技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写项目货物技术性能指标参数差异化表。注：表中斜线上方的负载损耗值适用于Dyn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。（1）10KV欧式箱变，200kVA序号名称项目需求值或表述投标人保证值通用采购标准1001012-0000-00_10~20kV箱式变电站－通用_V21.1技术特性表1.1.112kV环网柜1.1.1.1额定电压（kV）12121.1.1.2额定频率（Hz）50501.1.1.3额定电流（A）630（负荷开关）6301.1.1.4温升试验电流1.1Ir1.1Ir1.1.1.5额定工频1min耐受电压（相对地）（kV）42421.1.1.6额定雷电冲击耐受电压峰值（1.2/50μs）（相对地）（kV）75751.1.1.7额定短路开断电流（kA）31.5（熔断器）31.51.1.1.8额定短路关合电流（kA）50501.1.1.9额定短时耐受电流及持续时间（kA/s）20201.1.1.10额定峰值耐受电流（kA）50501.1.1.11辅助和控制回路短时工频耐受电压（kV）221.1.1.12局部放电1.1.1.12.1试验电压（kV）1.1×12/√31.1×12/√31.1.1.12.2单个绝缘件（≤pC）331.1.1.12.3电压互感器、（PC）电流互感器（≤）10101.1.1.13供电电源1.1.1.13.1控制回路（V）DC24DC241.1.1.13.2辅助回路（V）AC220AC2201.1.1.14使用寿命（≥年）20201.1.1.15防护等级1.1.1.16爬电距离1.1.1.16.1瓷质材料（对地）（≥mm）2162161.1.1.16.2有机材料（对地）（≥mm）2402401.1.1.19SF6气体额定压力（20℃表压）（充气柜适用）投标人提供1.4bar1.1.1.20SF6气体年漏气率（≤V/V）0.50.51.1.1.21熔断器见配置表31.51.1.1.22变压器1.1.1.22.1型号根据项目公告确定变压器型号，并满足续表1中对应参数要求SBH15-M-200/101.1.1.22.5绝缘水平1.1.1.22.5.1高压绕组雷电冲击（全波）（kV）标准参数值75751.1.1.22.5.2高压绕组雷电冲击（截波）（kV）85851.1.1.22.5.3高压绕组工频耐压（kV）35351.1.1.22.5.4低压绕组工频耐压（kV）551.1.1.22.6油面温升限值（K）55551.1.1.22.10短时过载能力1.5倍,2h1.5倍,2h1.1.2框架断路器（0.4kV）1.1.2.1型号投标人提供HNW31.1.2.2额定电流（A）见配置表6301.1.2.3额定工作电压（V）4004001.1.2.4额定绝缘电压（V）6606601.1.2.5极数3P3P1.1.2.6额定运行短路分断能力（kA）65651.1.2.7额定峰值耐受电流（kA）80801.1.2.8分闸时间（ms）投标人提供30-701.1.2.9合闸时间（ms）投标人提供801.1.2.10智能脱扣器选型投标人提供PT450-2M1.1.3塑壳断路器（0.4kV）1.1.3.1型号投标人提供HNM21.1.3.2额定电流（A）400400、2501.1.3.3额定工作电压（V）4004001.1.3.4额定绝缘电压（V）6606601.1.3.5极数3P3P1.1.3.6额定运行短路分断能力（kA）50501.1.4电流互感器（0.4kV）1.1.4.1型号投标人提供BH-0.661.1.4.3测量用CT精度0.50.51.1.4.4计量用CT精度0.20.21.1.5电容器（0.4kV）1.1.5.1型号投标人提供CLMD13-151.1.5.2额定工作电压（V）4004001.1.5.3额定容量（kvar）投标人提供601.1.6低压母线1.1.6.1母线材质母线系统母线系统1.1.6.2电流密度（≤A/mm2）0.90.91.1.7低压防雷及浪涌保护器1.1.7.1型号投标人提供YH1.5W-0.28/1.31.1.7.2最大冲击电流峰值IIMP（10/350μs）（≥kA）...
