屋面通风器施工方案培训讲义VIP免费

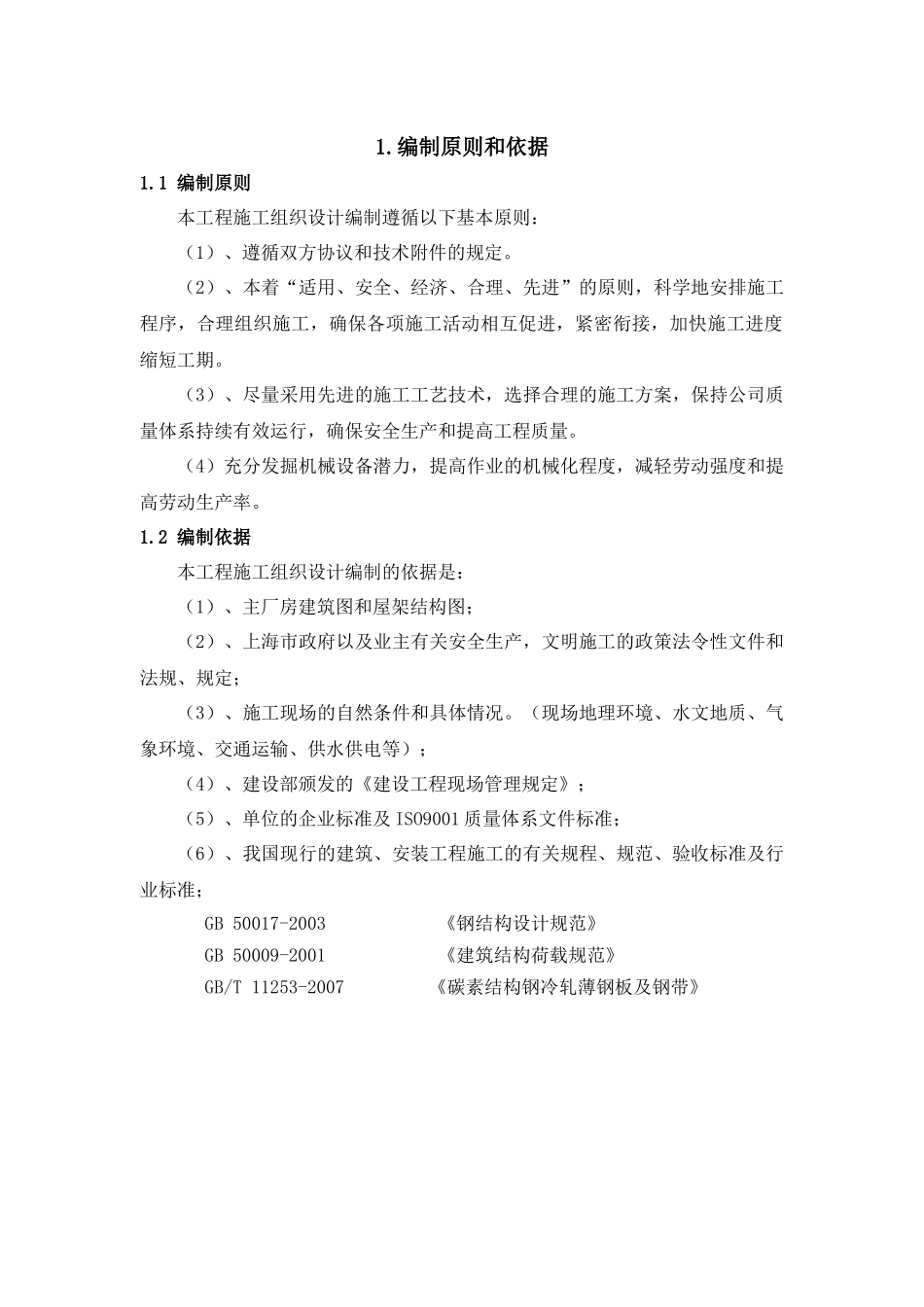

施工方案目录1．编制原则和依据2．工程概况3．施工部署4．施工平面布置5．施工资源配置6．施工方法7．工程质量管理8．施工安全管理9．文明施工管理10．安全应急预案11．危险源辨识与风险评价结果一览表1.编制原则和依据1.1编制原则本工程施工组织设计编制遵循以下基本原则：（1）、遵循双方协议和技术附件的规定。（2）、本着“适用、安全、经济、合理、先进”的原则，科学地安排施工程序，合理组织施工，确保各项施工活动相互促进，紧密衔接，加快施工进度缩短工期。（3）、尽量采用先进的施工工艺技术，选择合理的施工方案，保持公司质量体系持续有效运行，确保安全生产和提高工程质量。（4）充分发掘机械设备潜力，提高作业的机械化程度，减轻劳动强度和提高劳动生产率。1.2编制依据本工程施工组织设计编制的依据是：（1）、主厂房建筑图和屋架结构图；（2）、上海市政府以及业主有关安全生产，文明施工的政策法令性文件和法规、规定；（3）、施工现场的自然条件和具体情况。（现场地理环境、水文地质、气象环境、交通运输、供水供电等）；（4）、建设部颁发的《建设工程现场管理规定》；（5）、单位的企业标准及ISO9001质量体系文件标准；（6）、我国现行的建筑、安装工程施工的有关规程、规范、验收标准及行业标准；GB50017-2003《钢结构设计规范》GB50009-2001《建筑结构荷载规范》GB/T11253-2007《碳素结构钢冷轧薄钢板及钢带》2.工程概况2.1工程名称：徐工集团临港奉贤一期A项目2.2工程简介本工程共有屋面通风器（1.5m喉口的504米），具体情况如下：屋顶自然通风器27米16组、9米8组。2.3工程特点目前，大部分厂房屋面彩瓦已经铺设完，通风器的构件吊装可利用的吊车距离安装点很远，屋面上水平运输的距离很长。地面还有其它专业施工，增加了安全管理的难度。2.4、工程地点：上海市临港奉贤园区A0203地块内。2.5、建设单位：上海徐工工程机械有限公司2.6、设计单位：中国机械工业第三设计研究院2.7、勘察单位：中船勘察设计研究院有限公司2.8、监理单位：上海市建设工程监理有限公司2.9、总包单位：江苏盐城二建集团有限公司3.施工部署3.1施工部署安排2个作业组安装，1个作业组10个人，自一头向另一头，同步推进。3.2工期安排1）屋顶通风器安装工期为45天。4.施工平面布置4.1施工平面布置原则（1）根据现场实际合理规划，并保证运输畅通；（2）尽量减少工程之间的交叉（3）符合防火和安全的要求。4.2施工现场管理施工场地由项目部统一平衡调配使用。4.3施工用电施工用电统一设置，各作业队从一级箱接出，按照“一机一闸一漏一箱”的原则敷设施工电缆。4.4消防、安全设施按照标准化工地要求，在各关键部位的明显位置安放一定数量的灭火器。定人管理，定期检查更换。5.施工资源配置5.1施工机具配置计划序号机具名称规格型号数量备注1手拉葫芦2t2台2手拉葫芦1t4台3角向磨光机4台5.2施工材料配置计划序号材料名称规格型号数量备注1木跳板标准跳板50块2麻绳20300m3电焊条400kg4吊带1~3t10对5卸扣1~3t20个6木工板厚度15mm20块7钢绳10mm500m8防坠器30个5.3劳动力配置计划序号工种数量备注1电焊工22电工13安装工5辅助工6施工方法6.1施工准备7.1.1由技术负责人对作业人员进行安装方案安全、技术交底。地面水平运输根据现场的安装进度，提前2~3天将计划中的材料运输至现场，以保证工程的顺利施工。所有材料运至施工现场后，根据材料的特点进行分类堆放。a骨架直接堆放在平整的地面上，在骨架与地面之间使用方木进行支垫，以防止被泥浆污染。b围护板堆放于平整的场地上，并使用方木进行支垫，同时保持板材堆垛成斜坡形以利于板材中的冷凝水的排放。c零星配件（螺栓、自攻钉、胶泥、硅胶等）按照品种规格分类堆放于工地临时仓库中，并安排专人管理。6.2安装方法6.2.1安装工艺流程喉口尺寸复测→屋面铺设保护措施→构件材料吊装至屋面→弧形骨架定位→骨架与骨架间连接框连接→上端骨架间连杆连接→骨架间两侧阀板连接安装→各骨架间连接件所有螺栓固定紧牢→孤行架底座与基础焊接牢固→内天沟及落水管安装→挡雨板安装→脊瓦安装→泛水及包角安装→两侧面外围板安装→端头墙板和包边安装...
