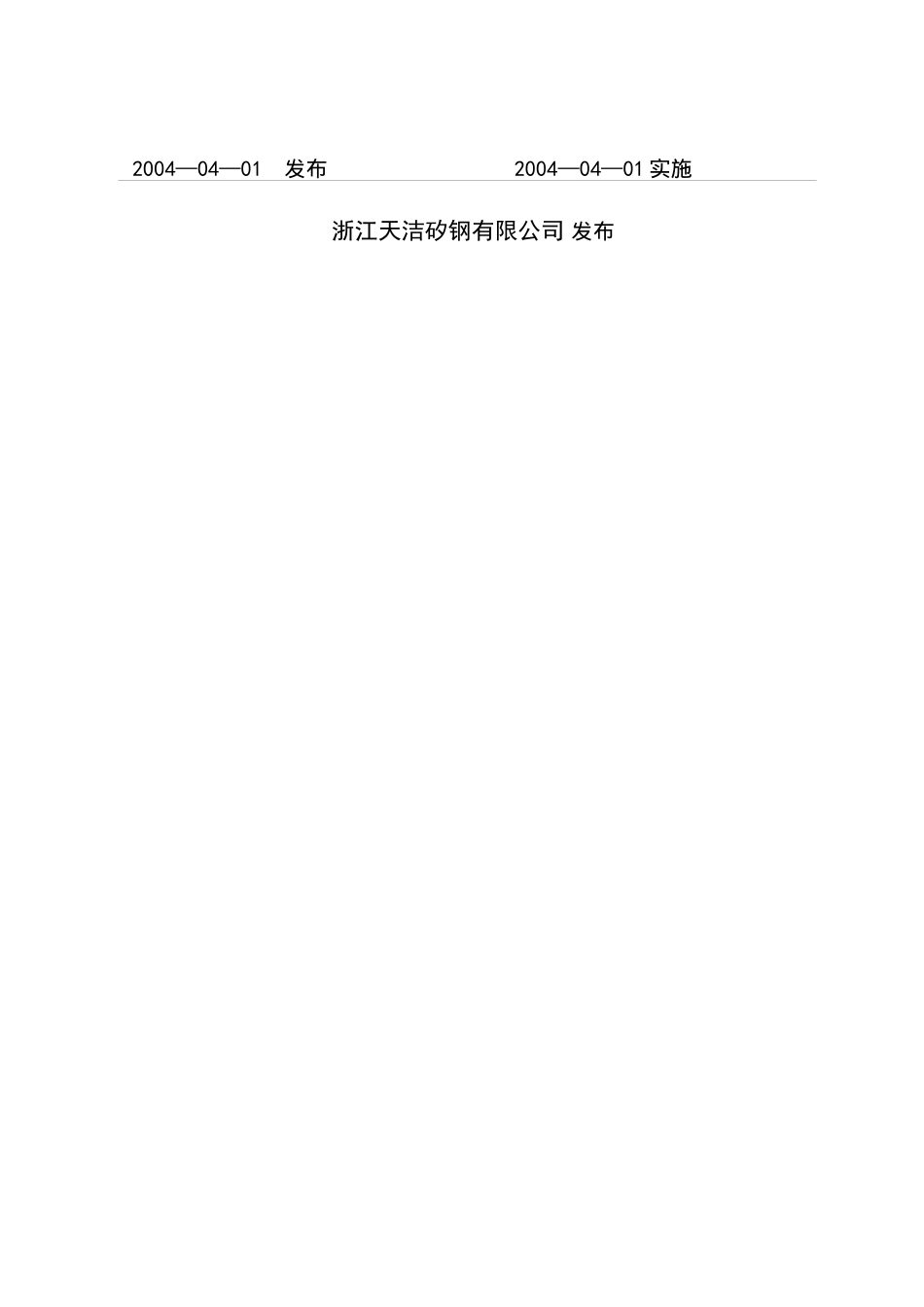

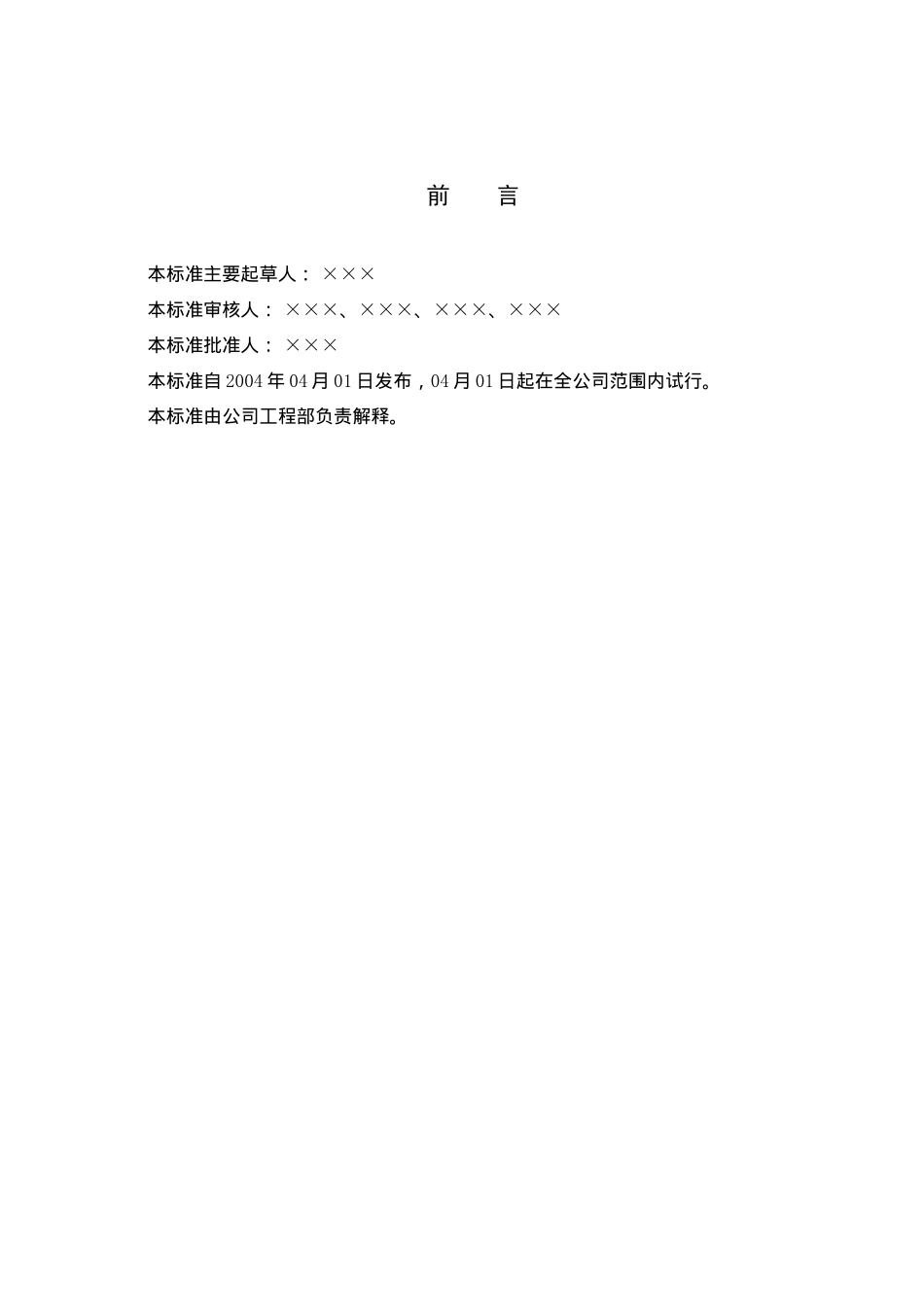

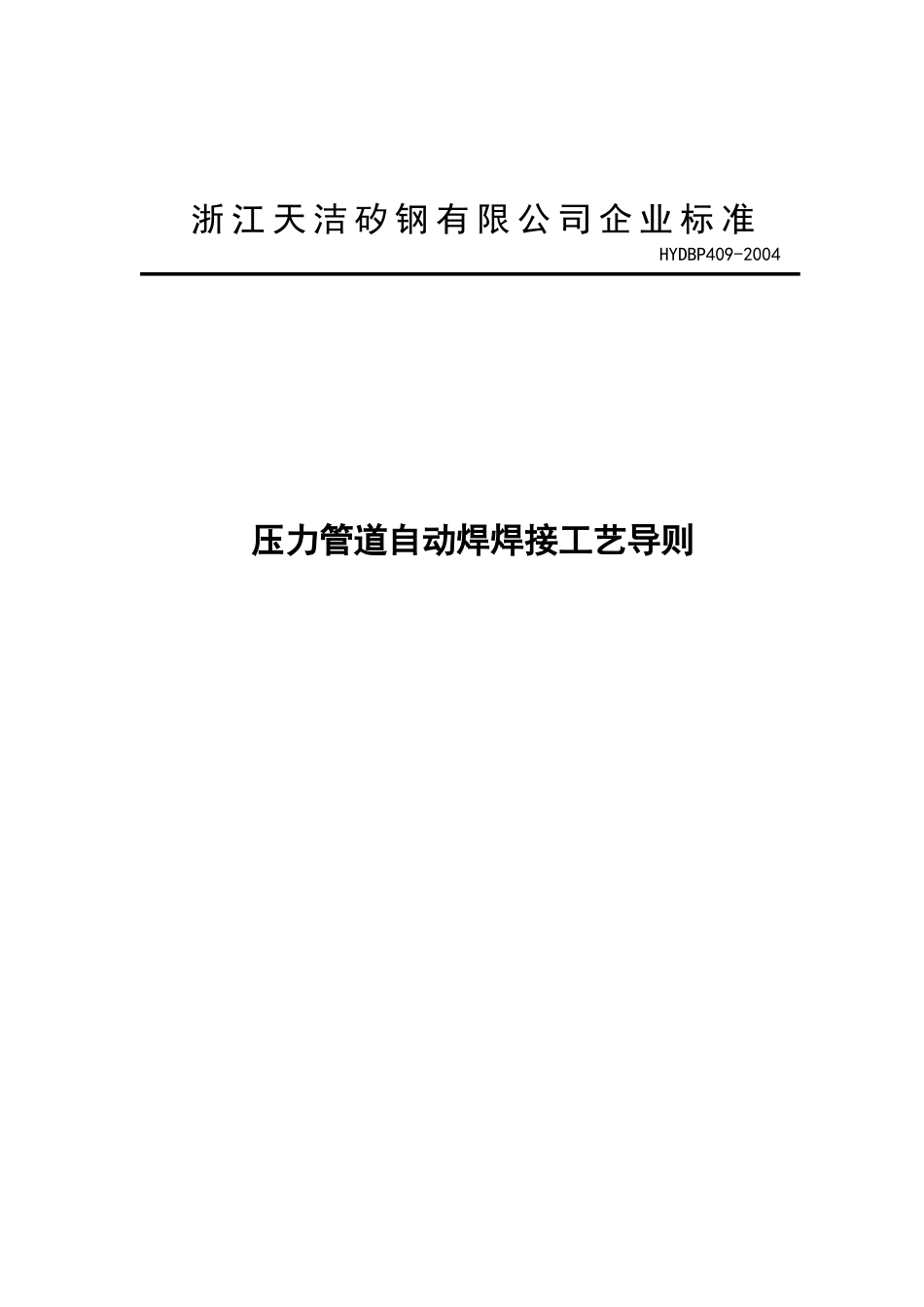

浙江天洁矽钢有限公司企业标准HYDBP409-2004压力管道自动焊焊接工艺导则2004—04—01发布2004—04—01实施浙江天洁矽钢有限公司发布前言本标准主要起草人：×××本标准审核人：×××、×××、×××、×××本标准批准人：×××本标准自2004年04月01日发布，04月01日起在全公司范围内试行。本标准由公司工程部负责解释。压力管道自动焊焊接工艺导则1范围本标准适用于工业管道、公用管道和长输管道的管道自动焊焊接工作。本标准也适用于电站锅炉承重钢结构的自动焊焊接工作。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50235—97《工业金属管道工程施工及验收规范》GB/T983—95《物资搬运、贮存控制程序》DL/T869-2004《火力发电厂焊接技术规程》SY0401-98《输油输气管道线路工程施工及验收规范》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2004《压力管道安装工程焊接材料管理程序》HYDBP008-2004《压力管道安装工程计量管理手册》HYDBP007-2004《压力管道安装工程检验和试验控制程序》HYDBP010-2004《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3先决条件3.1环境3.1.1施工环境应符合下列要求：3.1.1.1风速：自动焊小于4M/S。3.1.1.2焊接电弧在1m范围内的相对湿度小于90%，环境温度大于0℃。3.1.1.3非下雨、下雪天气。3.1.2当环境条件不符合上述要求时，必须采取挡风、防雨、预加热、防寒等有效措施。3.2压力管道自动焊焊接质量控制流程图见图1。图1压力管道自动焊焊接质量控制流程图焊接工艺评定焊接工艺焊工焊接材料焊接设备焊件准备焊接环境下达任务实施评定评定报告工艺评定工艺规程编制工艺卡焊接工艺卡焊工培训焊工资格焊工上岗验收入库保管发放艺卡施按制度管理计量、仪表定母材管理坡口加工校验艺卡施按要求管理焊接技术焊前焊接施焊检验进入下工返修工不合格3.3焊接材料3.3.1压力管道自动焊焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊材保管程序》执行。3.3.2压力管道自动焊焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目部负责，按《焊接材料保管程序》执行。3.4焊接设备3.4.1压力管道自动焊设备可选用MZ型自动可控硅整流焊机。施工用焊接、自动焊设备由专业公司负责，管理按施工机械维护制度执行。3.4.2自动焊焊接设备所使用的计量仪表应处于正常工作状况，并定期校验，由物资部门负责，按《计量管理手册》执行。3.5焊工3.5.1焊工应经焊接培训中心培训，并按国家劳动人事部颁发的《锅炉压力容器焊工考试规则》经考试合格后取得“锅炉压力容器焊工合格证”，其合格项目满足所承担的自动焊接工作需要。3.5.2焊工持证的合格项目均要求在有效期内。3.6焊件的准备3.6.1自动焊用的钢管、板材、材料的管理由供应处负责按《物资搬运、贮存控制程序》执行。3.6.2管件、板件的坡口加工按“焊接工艺卡”要求进行，其加工质量由项目焊接检验员进行检验，并按《检验、试验状态控制程序》进行标识。3.7技术交底3.7.1压力钢管道自动焊接施工前由焊接技术人员向焊工、焊接检验员等有关人员进行技术交底，并作好技术交底记录。3.7.2技术交底的基本内容3.7.2.1压力管道自动焊焊接工艺要点及措施。3.7.2.2自动焊机的操作要领及其他辅助工具的使用。3.7.2.3自动焊焊缝的焊接质量要求。3.7.2.4其他有关自动焊焊接工艺的特殊要求、重点和注意事项。3.8焊前检查压力钢管、承重钢结构焊接前由焊接检验员会同焊接技术人员和焊工，检查焊接技术交底内容的落实情况，确认符合工艺要求后方可组装、施焊。4焊接基本要求4.1焊接施工程序见图2。图2焊接施工程序4.2坡口加工4.2.1管道的坡口形式和坡口尺寸应按设计文件或焊接工艺卡规定要求进行。4.2.2不等厚对接焊件坡口加工应符合有关规定或...
