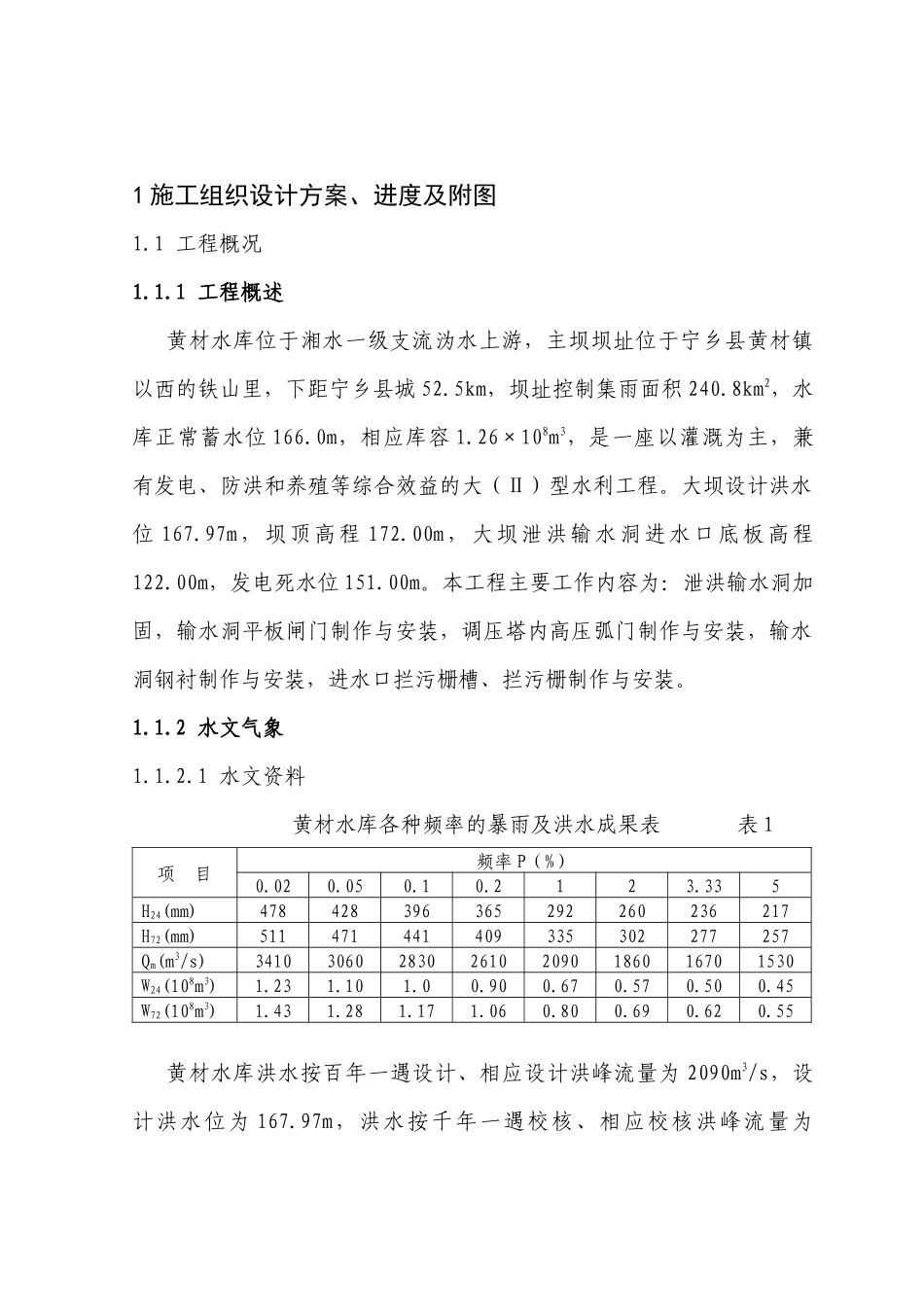

1施工组织设计方案、进度及附图1.1工程概况1.1.1工程概述黄材水库位于湘水一级支流沩水上游，主坝坝址位于宁乡县黄材镇以西的铁山里，下距宁乡县城52.5km，坝址控制集雨面积240.8km2，水库正常蓄水位166.0m，相应库容1.26×108m3，是一座以灌溉为主，兼有发电、防洪和养殖等综合效益的大（Ⅱ）型水利工程。大坝设计洪水位167.97m，坝顶高程172.00m，大坝泄洪输水洞进水口底板高程122.00m，发电死水位151.00m。本工程主要工作内容为：泄洪输水洞加固，输水洞平板闸门制作与安装，调压塔内高压弧门制作与安装，输水洞钢衬制作与安装，进水口拦污栅槽、拦污栅制作与安装。1.1.2水文气象1.1.2.1水文资料黄材水库各种频率的暴雨及洪水成果表表1项目频率P（%）0.020.050.10.2123.335H24(mm)478428396365292260236217H72(mm)511471441409335302277257Qm(m3/s)34103060283026102090186016701530W24(108m3)1.231.101.00.900.670.570.500.45W72(108m3)1.431.281.171.060.800.690.620.55黄材水库洪水按百年一遇设计、相应设计洪峰流量为2090m3/s，设计洪水位为167.97m，洪水按千年一遇校核、相应校核洪峰流量为2830m3/s，校核洪水位为168.50m，设计正常蓄水位为166.00m，正常库容为1.26×108m3，总库容为1.45×108m3，属多年调节水库。1.1.2.2气象资料黄材水库流域气候温和，雨量充沛，干湿明显，四季分明。流域内多年平均气温16.8℃，极端最高气温39.70℃，极端最低气温-10.3℃，水库多年平均水面蒸发量1370.1mm，7月份蒸发量最大，为247.8mm，2月份蒸发量最小，为42.9mm。1.1.2.3地形与地质黄材水库及其周边在地质构造上位于雪峰山弧形构造的北段，洞庭湖凹陷的南缘。出露地层大都是古生代的古老岩系，先后经历了加里东期至燕山期多期构造运动的影响，褶皱断裂复杂。区内构造以近东西向断裂和褶皱为主要特征，代表性构造有沩水断裂带和鸡仑山背斜。区内地下水类型与地层岩性、地质构造和地形地貌关系十分密切，在岩基出露的碎屑岩区主要为基岩裂隙潜水，灰岩内有溶洞水，花岗岩区还有断层承压水，但一般流量小，且为降水补给。松散沉积物区则为孔隙潜水。根据《中国地震参数区划图》（GB18306-2001），该区地震基本烈度为Ⅵ度。1.2主要工程量1.2.1本工程主要工程量如下：工程量表表2序号项目名称单位工程量备注1.2.1泄洪输水洞加固1.2.1.1混凝土管壁凿毛m214371.2.1.2混凝土管壁凿槽m37.21.2.1.3回填灌浆m214371.2.1.4接缝灌浆m214371.2.2输水洞改造1.2.2.1平板焊接闸门采购t151.2.2.2平板焊接闸门安装t15序号项目名称单位工程量备注1.2.2.3弧形门门叶采购t131.2.2.4弧形门门叶安装t131.2.2.55T卷扬式启闭机采购台11.2.2.65T卷扬式启闭机安装台11.2.2.78T卷扬式启闭机采购台11.2.2.88T卷扬式启闭机安装台11.2.2.9输水洞钢衬制安t169.41.2.2.10钢管除锈喷锌m214371.2.2.11闸门预埋件采购t21.2.2.12闸门预埋件安装t21.2.2.13进水口拦圬栅采购t18.51.2.2.14进水口拦圬栅安装t18.51.2.2.15进水口拦圬栅栅槽采购t2.951.2.2.16进水口拦圬栅栅槽安装t2.951.2.2临时工程临时工程应包括工棚300m2，加工车间300m2，设备仓库200m2，材料仓库200m2，食堂及宿舍200m2，。具体布置见施工平面布置图附图1。1.3施工组织及施工承诺1.3.1施工组织我局中标之后，将组建辽宁省水利水电工程局黄材水库除险加固工程第五标项目经理部。我局拟定本工程由优秀的项目经理柴占清同志担任，并组织起一个办事效率高、管理水平高的项目部班子，切实履行工程承包合同，扎实完成设计要求和监理指令。1.3.2工期承诺按照招标文件要求，工程从2003年10月8日开工，至2004年4月30日完成，招标工期为204天。本工程要求工期较紧，为确保2004年汛期前完成所有施工任务及安全渡汛，我局将加大人员和设备投入，优化施工组织设计，积极组织员工设备，拟定在2004年4月30日前完工验收，投标工期为204天。1.3.3质量承诺我局承诺：严格按设计的要求施工，严格按规范的标准施工，严格按监理的指令施工，保证黄材水库泄洪输水洞加固改造工程质量100%合格，争创优良工程。1.4施工条件及施工准备1.4.1对外交通本工程对外交通利用现有防汛公路，其...
