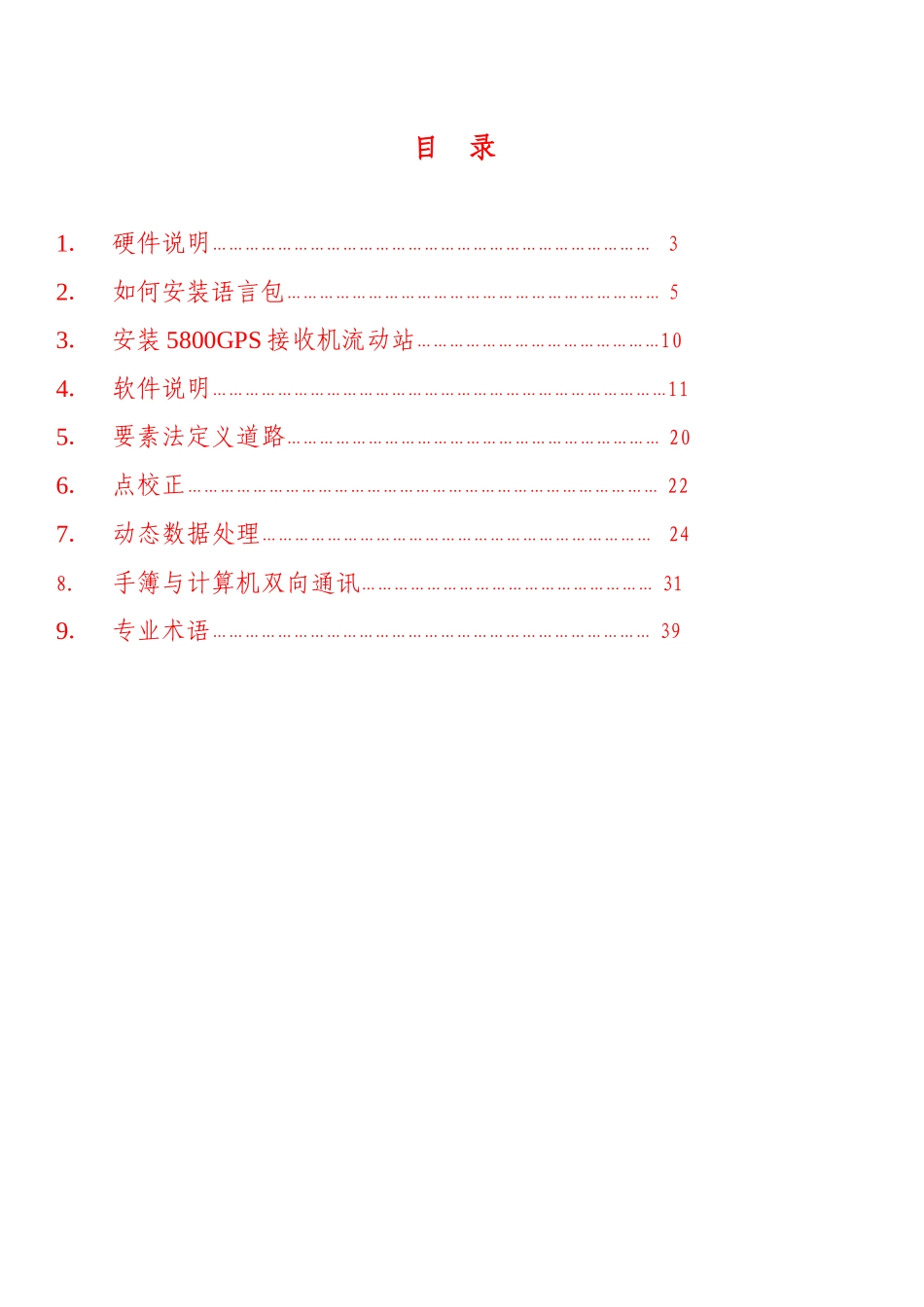

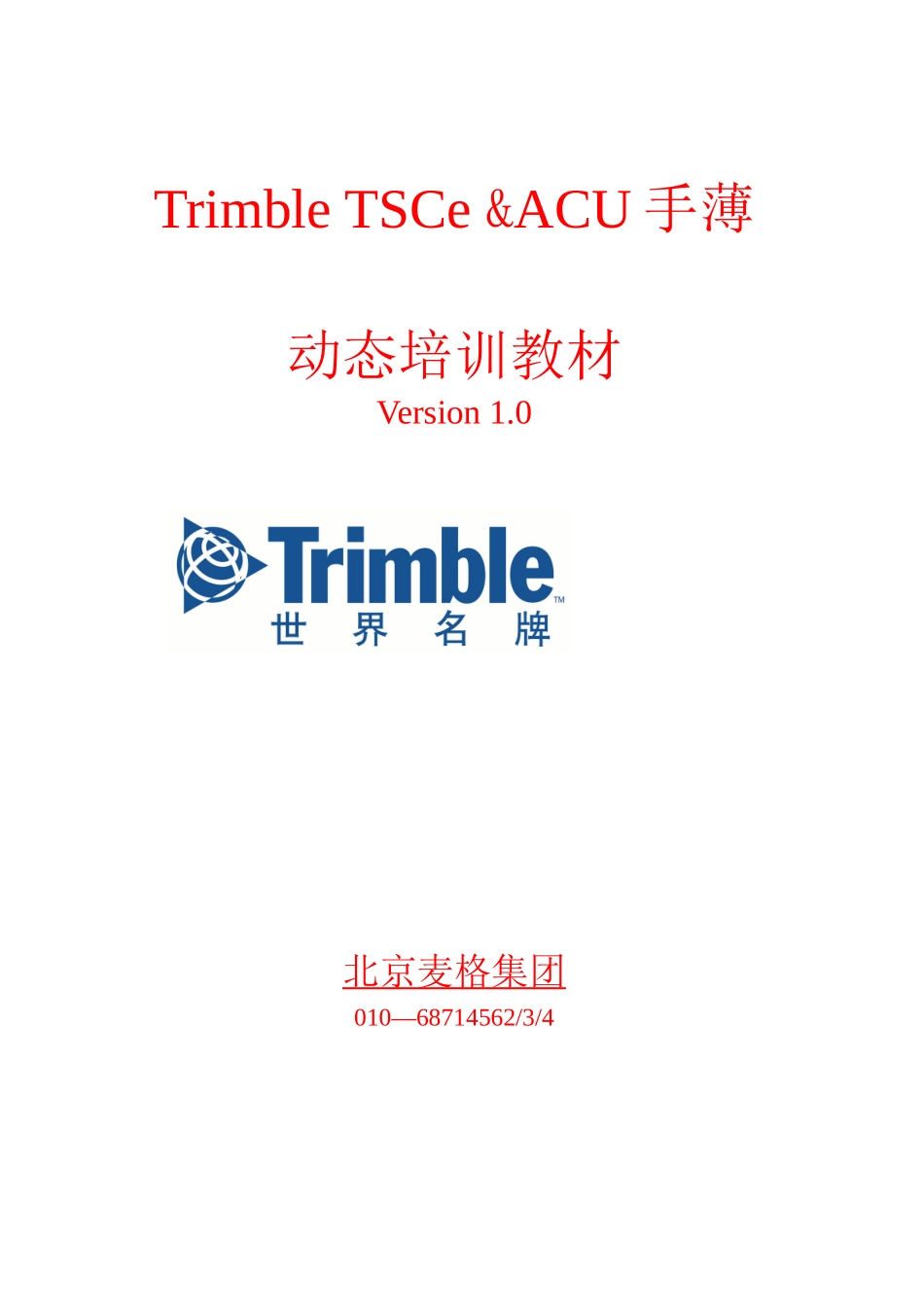

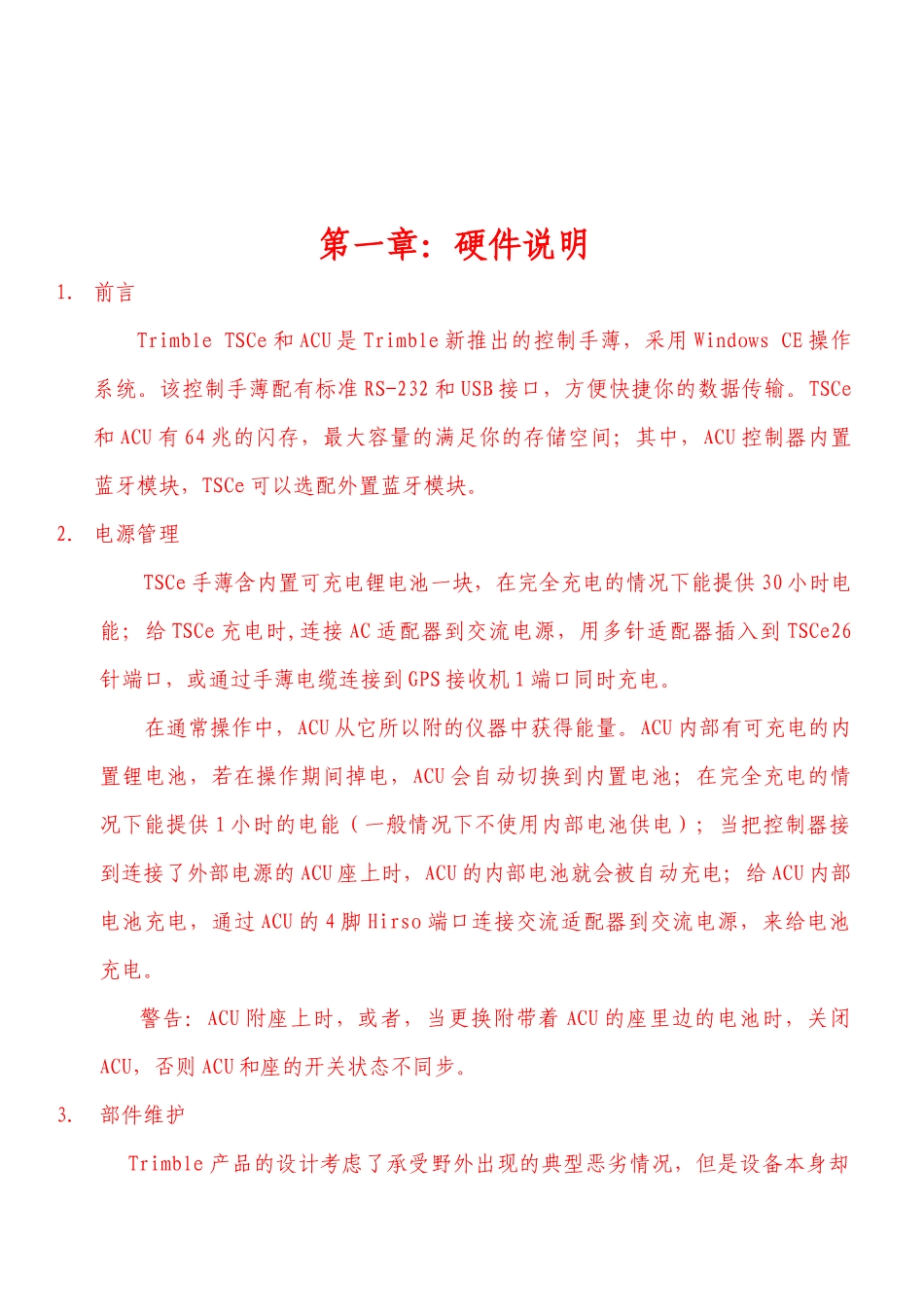

TrimbleTSCe&ACU手薄动态培训教材Version1.0北京麦格集团010—68714562/3/4目录1．硬件说明………………………………………………………………………32．如何安装语言包……………………………………………………………53．安装5800GPS接收机流动站………………………………………104．软件说明…………………………………………………………………………115．要素法定义道路……………………………………………………………206．点校正……………………………………………………………………………227．动态数据处理………………………………………………………………248．手簿与计算机双向通讯………………………………………………319．专业术语………………………………………………………………………39第一章：硬件说明1．前言TrimbleTSCe和ACU是Trimble新推出的控制手薄，采用WindowsCE操作系统。该控制手薄配有标准RS-232和USB接口，方便快捷你的数据传输。TSCe和ACU有64兆的闪存，最大容量的满足你的存储空间；其中，ACU控制器内置蓝牙模块，TSCe可以选配外置蓝牙模块。2．电源管理TSCe手薄含内置可充电锂电池一块，在完全充电的情况下能提供30小时电能；给TSCe充电时,连接AC适配器到交流电源，用多针适配器插入到TSCe26针端口，或通过手薄电缆连接到GPS接收机1端口同时充电。在通常操作中，ACU从它所以附的仪器中获得能量。ACU内部有可充电的内置锂电池，若在操作期间掉电，ACU会自动切换到内置电池；在完全充电的情况下能提供1小时的电能（一般情况下不使用内部电池供电）；当把控制器接到连接了外部电源的ACU座上时，ACU的内部电池就会被自动充电；给ACU内部电池充电，通过ACU的4脚Hirso端口连接交流适配器到交流电源，来给电池充电。警告：ACU附座上时，或者，当更换附带着ACU的座里边的电池时，关闭ACU，否则ACU和座的开关状态不同步。3．部件维护Trimble产品的设计考虑了承受野外出现的典型恶劣情况，但是设备本身却是高精度的电子仪器，使用时需要注意保护。Trimble建议在每天的使用中按以下方法维护你的设备，以防物理损坏或数据丢失。TSCe：工作温度：-20℃～+60℃储藏温度：-30℃～+70℃ACU：工作温度：-20℃～+50℃，储藏温度：-30℃～+70℃，请勿把设备长时间的放置在阳光直射的环境下；确保显示屏不被撞击、挤压和磨损；设备可抵挡大风雨和沙尘；TSCe手簿可承受浸入水下一米，迟续一个小时之久。4．触摸屏维护用略沾干净水或玻璃清洁剂的柔软湿布擦拭控制器，不要把清洁剂直接用在屏幕上，把清洁剂倒在软布上然后轻轻擦拭屏幕。TSCe&ACU手薄长时间使用后可更换屏幕保护膜。注：不要使用研磨清洁剂。5．背景灯对于5800接收机控制器手薄ACU，按下和，打开或关闭背景灯；要激活键盘背景光：1。点击，然后选择Settings/ControlPanel/keyboard，键盘属性对话框出现。2。在背景光标签中，选择激活键盘背景光检查框。检查框激活后，键盘的背景光将采用触摸屏背景光的当前设定。6．时钟在ACU或TSCe手薄上改变日期和时间设定：1.点击并选择Settings/ControlPannel/Date/Time；时间和日期的属性对话框出现。2.按要求改变时间和日期。按回车键确认修改，或按Esc键取消。第二章：如何安装语言包TrimbleTSCe手薄&5800控制器ACU内置的SurveyController10.7软件，在操作过快或打开窗口过多的情况下会造成死机或丢失字体文件，出现这种情况下有两种方法可以解决。第一种方法：硬启动设备（两种方式）1．按住电源开关键持续15秒，屏幕会有倒记时数字，当出现Trimble字母后松开，设备硬启动。2．按压Tab/Enter→Start→Programs→Utilities→Reset→HartReset/SoftReset(硬启动/软启动)第二种方法：如果第一种方法不能解决问题，可采用重新安装语言文件包的方法来解决。1．Trimble随机带的手薄光盘置入电脑的光驱中。2．用微软ActiveSync同步软件建立手薄与计算机的连接。（ActiveSync软件的安装程序在10.7手薄光盘内）3．运行手簿光盘，首先点击更新操作系统，然后安装TrimbleSurveyController→安装语言包4．开始安装检查软件版本，下一步：检查存储记忆，下一步：检查磁盘剩...
