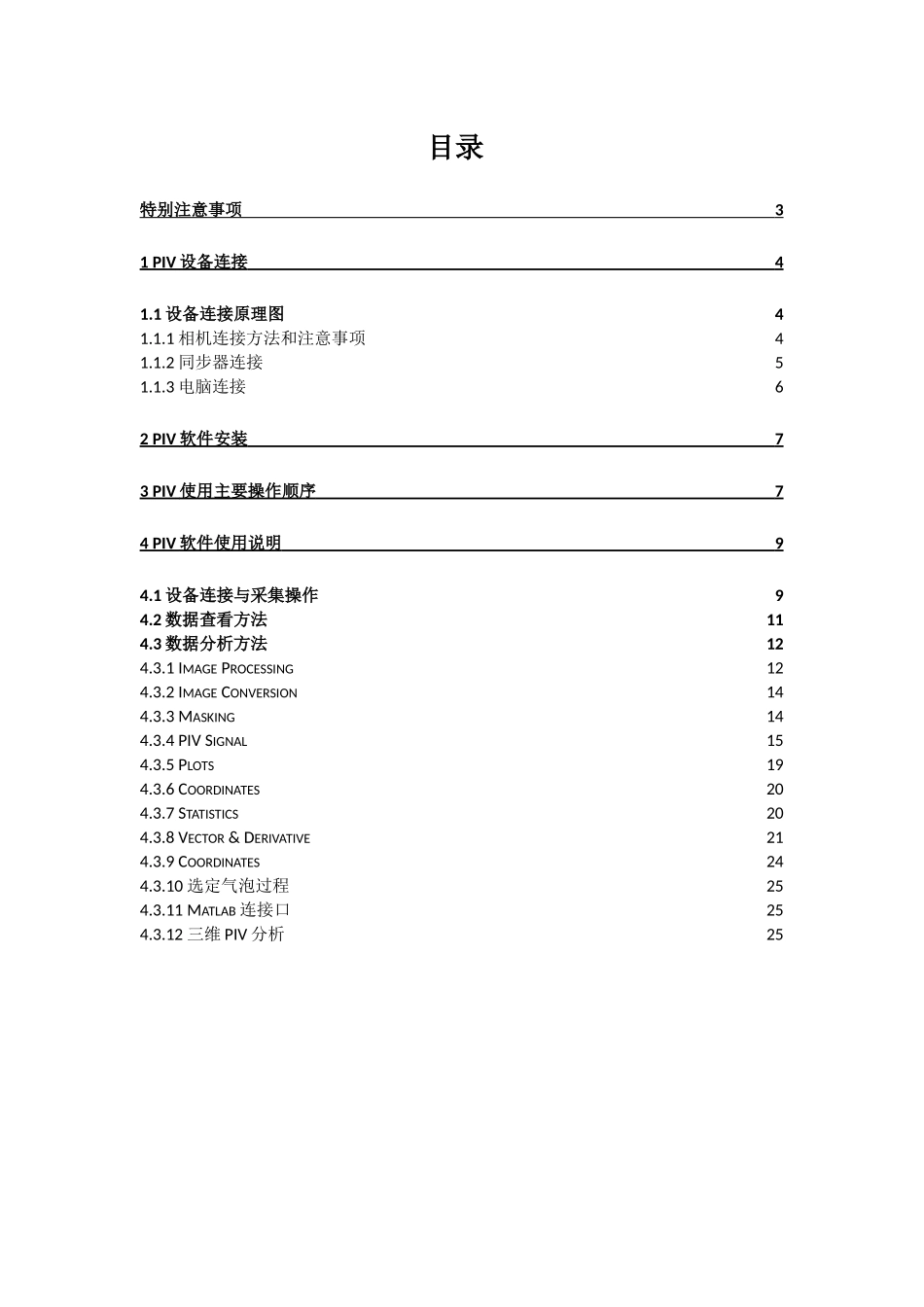

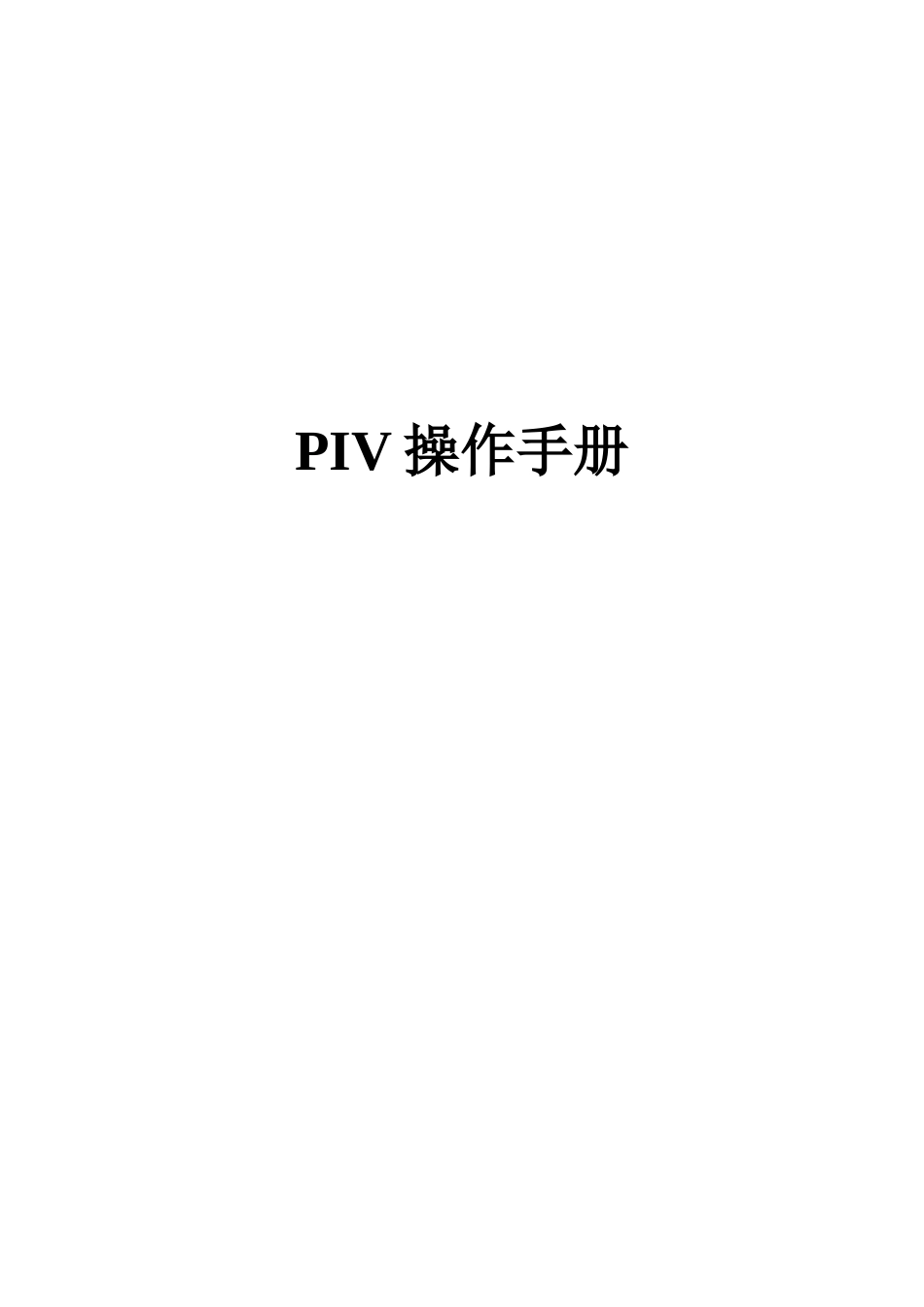

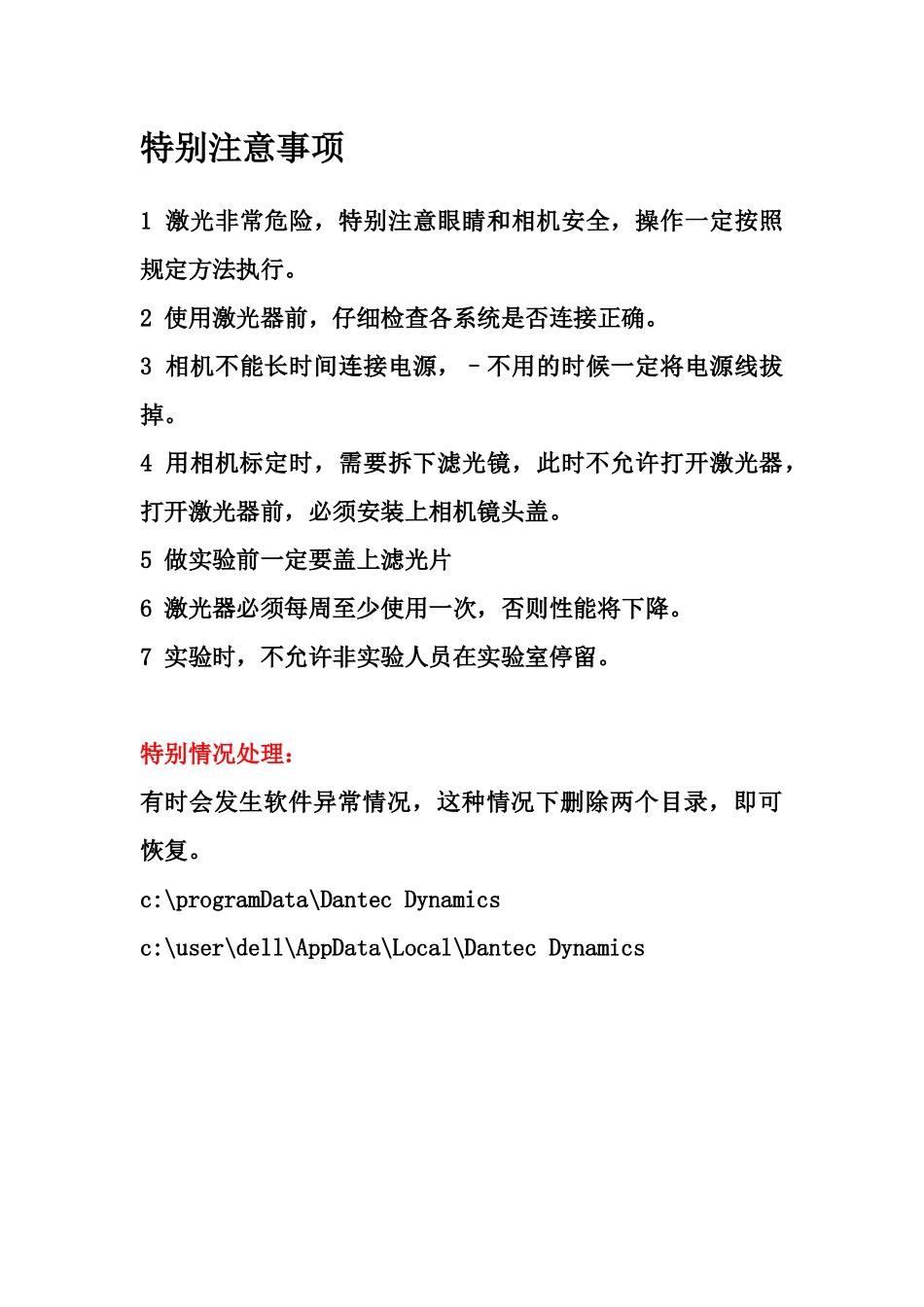

PIV操作手册目录特别注意事项31PIV设备连接41.1设备连接原理图41.1.1相机连接方法和注意事项41.1.2同步器连接51.1.3电脑连接62PIV软件安装73PIV使用主要操作顺序74PIV软件使用说明94.1设备连接与采集操作94.2数据查看方法114.3数据分析方法124.3.1IMAGEPROCESSING124.3.2IMAGECONVERSION144.3.3MASKING144.3.4PIVSIGNAL154.3.5PLOTS194.3.6COORDINATES204.3.7STATISTICS204.3.8VECTOR&DERIVATIVE214.3.9COORDINATES244.3.10选定气泡过程254.3.11MATLAB连接口254.3.12三维PIV分析25特别注意事项1激光非常危险，特别注意眼睛和相机安全，操作一定按照规定方法执行。2使用激光器前，仔细检查各系统是否连接正确。3相机不能长时间连接电源，–不用的时候一定将电源线拔掉。4用相机标定时，需要拆下滤光镜，此时不允许打开激光器，打开激光器前，必须安装上相机镜头盖。5做实验前一定要盖上滤光片6激光器必须每周至少使用一次，否则性能将下降。7实验时，不允许非实验人员在实验室停留。特别情况处理：有时会发生软件异常情况，这种情况下删除两个目录，即可恢复。c:\programData\DantecDynamicsc:\user\dell\AppData\Local\DantecDynamics1PIV设备连接1.1设备连接原理图设备连接原理图1.1.1相机连接方法和注意事项相机通过白色宽数据线连接电脑，用一黑色圆头线同时连接相机电源和同步器，其中同步线连接线接同步器输出端5（OUT5）和6（OUT6）。注意在不使用相机时（做完实验），一定要拔掉相机电源否则有烧毁的危险。建议拔掉电源与插线板之间的连接。相机在使用中一定注意保护CCD，在有激光时，必须盖上镜头盖（标定时）或者安装上滤光片（实验时），并且不能让激光直射或者强反射到相机里面。相机镜头可调节光圈大小和进行对焦。在完成对焦后不得移动和旋转相机和相机镜头。相机连接图1.1.2同步器连接同步器负责连接电脑、相机和激光器。在同步器输入面，只需要用宽数据线连接电脑的NI输出端。在同步器输出面，用控制电缆线分别连接相机和双腔激光器。同步器输出面本系统中，1、3接口分别连接A、BClock，3、4接口连接Q-in。1.1.3电脑连接电脑连接相机和同步器。注意，本PIV软件配有专门的软件加密狗，外形像优盘。要使用PIV系统就必须插上加密狗。必须注意保护加密狗，谨防有人误将加密狗带走。同时如果发生加密狗丢失，需要找到一份PIV系统软件明细单，向PIV公司重新购买加密狗。电脑连接2PIV软件安装首先安装64位操作系统，然后安装DELL驱动（WIN7系统中自带趋动，不需要额外安装），然后安装DANTEC公司提供的PCle图形采集卡驱动NI-IMAQ和同步器控制卡PCI卡驱动DAQmx，再装PCIe卡和PCI插入计算机，最后安装DynamicStudio软件dynamicstudioV3.0。只有在插上加密狗后，软件才能使用。3PIV使用主要操作顺序3.1开机前:开机前检查设备连线是否正确(同步器1,8只能用一个)，并打开所有仪器的电源（相机、激光器，当然还有计算机）。3.2开机步骤:（1）开启计算机（2）启动DynamicStudio操作软件。3.3标定步骤:a)检查相机镜头盖是否盖上，若没盖上，请盖上镜头盖。b)使激光器发光（一般只发射一腔激光即可，一般为为Laser1），用片光找到要测量的平面；此时，注意保护眼睛，激光能量尽量小一些，我们能看到激光即可。设置为单帧模式，Triggerrate用4~5Hz，点Preview。(Preview模式下Numberofimages没用，激光用一直发光，直至Stop停止)。c)移动标定靶，使其在激光片光平面内，即标定靶所在平面为实际要测量的平面；此时，注意保护眼睛，激光能量尽量小一些，我们能看到激光即可。d)关闭激光器（用激光器控制面板关闭），移去相机盖，运行DynamicStudio软件，切换到采集模式，运用“FreeRun”模式调整两个相机，使标定靶在两个相机拍摄区域的中间位置（即尽量使两个相机的拍摄区域重合。此时相机不用滤光镜）；e)调焦。使两个相机很好地聚焦在标定靶上。f)检查连线（软件界面内）。g)运行单帧模式，采集一张图片，切换到AcquiredData栏(Menu--View--AcquiredData)点击SaveforCalibration，把数据存为标定数据；然后再分别向前和向后移动坐标靶对称的采集几个位置（一般5个就可以），并记住这...
