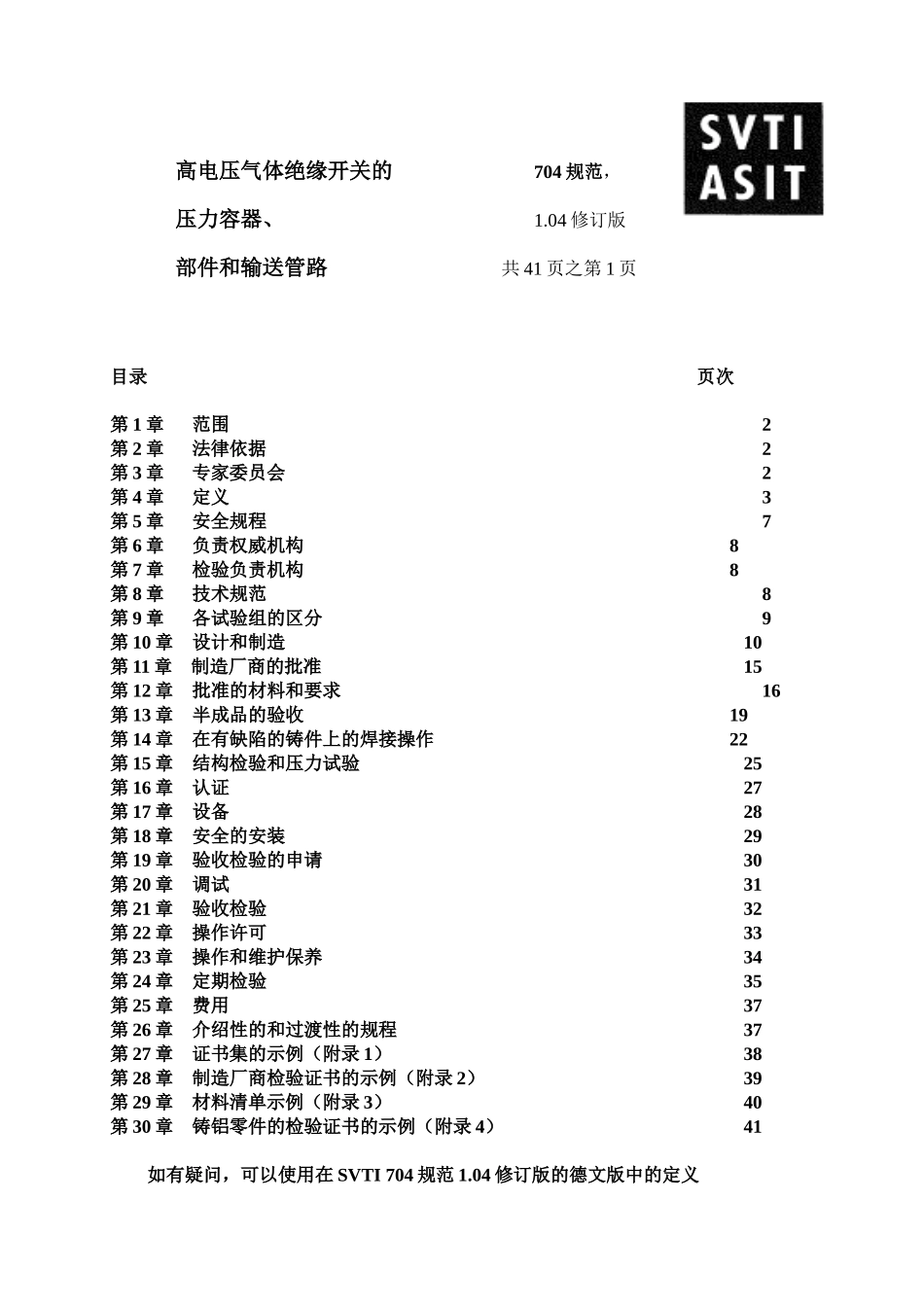

高电压气体绝缘开关的704规范，压力容器、1.04修订版部件和输送管路共41页之第1页目录页次第1章范围2第2章法律依据2第3章专家委员会2第4章定义3第5章安全规程7第6章负责权威机构8第7章检验负责机构8第8章技术规范8第9章各试验组的区分9第10章设计和制造10第11章制造厂商的批准15第12章批准的材料和要求16第13章半成品的验收19第14章在有缺陷的铸件上的焊接操作22第15章结构检验和压力试验25第16章认证27第17章设备28第18章安全的安装29第19章验收检验的申请30第20章调试31第21章验收检验32第22章操作许可33第23章操作和维护保养34第24章定期检验35第25章费用37第26章介绍性的和过渡性的规程37第27章证书集的示例（附录1）38第28章制造厂商检验证书的示例（附录2）39第29章材料清单示例（附录3）40第30章铸铝零件的检验证书的示例（附录4）41如有疑问，可以使用在SVTI704规范1.04修订版的德文版中的定义SVTI*/ASIT**,瑞士技术检验协会,www.svti.ch注*—SVTI是“瑞士技术检验协会”（SwissAssociationforTechnicalInspections）的缩写注**—ASIT是“先进系统性发明创造思维”（AdvancedSystematicInventiveThinking）的缩写高电压气体绝缘开关的704规范，压力容器、1.04修订版部件和输送管路共41页之第2页第1章范围1）遵照第2章，本SVTI的704规范适用于以下产品或部件：a)在电气开关设备上使用的压缩空气容器和部件，以及b)气体绝缘电气开关设备及其部件│c)气体绝缘高压输电线（GIL）。│2）对于符合上述1）节中的压力容器，1938年3月19日颁布的压力容器的竖立安装和操作法令（以下简称为VO38）的规定也适用在以下范围内：a)制造和验收；b)安全措施和操作许可；c)定期检验。第2章法律依据以下法律依据适用于符合第1章中列出的那类产品：1）1938年3月19日颁布的压力容器的竖立安装和操作法令（VO38）规定的第5、16和33类别；2）作为由于技术更新而对上述第1）条中提到的法令进行补充的SVTI规范802、803和804修订版；3）作为压力容器制造和验收的一整套规定的SVTI规范。第3章专家委员会SVTI的704规范是在与由电气安装方面的压力容器专家及由以下代表组成的一个专家委员会合作的情况下制定出来的：1）工伤事故保险法（UVG）的执行机构，即大电流联邦检验负责机构（ESTI）；2）SVTI检验负责机构；3）来自瑞士电气技术委员会（CES）的FK17C的制造商和经营者。│本修订版的技术更改的左侧均标有一根竖线。SVTI*/ASIT**,瑞士技术检验协会,www.svti.ch高电压气体绝缘开关的704规范，压力容器、1.04修订版部件和输送管路共41页之第3页第4章定义4.1压力容器4.1.1基本概念压力容器是指压力容器及与其管路配置在一起的总称，以下简称为“产品”，通过以│下介质使在该产品中的压力升高到高于大气压力以上的一个最大压力：a)气体、蒸气或者；b)带有气体或蒸气缓冲层的液体；│对于充有大量有温室效应的SF6气体或SF6混合气体的以下压力容器，必须遵守│某些规定。瑞士制造商和在某些工厂里搬运这些气体的经营者必须要考虑到和采取措施│来“自觉声明承担不泄漏SF6”的职责。此外还必须考虑第21章第8)节中的附加要求。4.1.2产品的类型压力容器的类型列在下面的表704A中，这些都是在电气设备安装中常用的。表704A产品的类型类型名称应用1压缩空气储存罐提供压力能2断路器使用的压缩空气储存罐压力能被用于开关功能。3压缩空气驱动机构开关设备的机械部件4a)充有气体的开关b)充有气体的开关设备c)把压缩空气用作灭弧介质d)气体绝缘输电线气体绝缘的电气设备的受压封装壳体5气体储存罐在有压力损失的情况下提供压缩气体4.1.3不受规程约束的产品1）建议把表704A中的类型3和5的部件作为不受VO38或SVTI803规范第2.5节约束的产品来处理，也即：a)压缩空气驱动机构被认为是受到内部压力负载作用的一个机械部件。b)气体存储罐一般就是一个运输用的气瓶。2）如果在第1）条中的要求不适用于某个特定的产品，则应将产品归入类型1、2或5中。SVTI*/ASIT**,瑞士技术检验协会,www.svti.ch高电压气体绝缘开关的704规范，压力容器、1.04修订版部件和输送管路共41页之第4页4.2安全零件压力容器的设备零件是指安全运行所...
