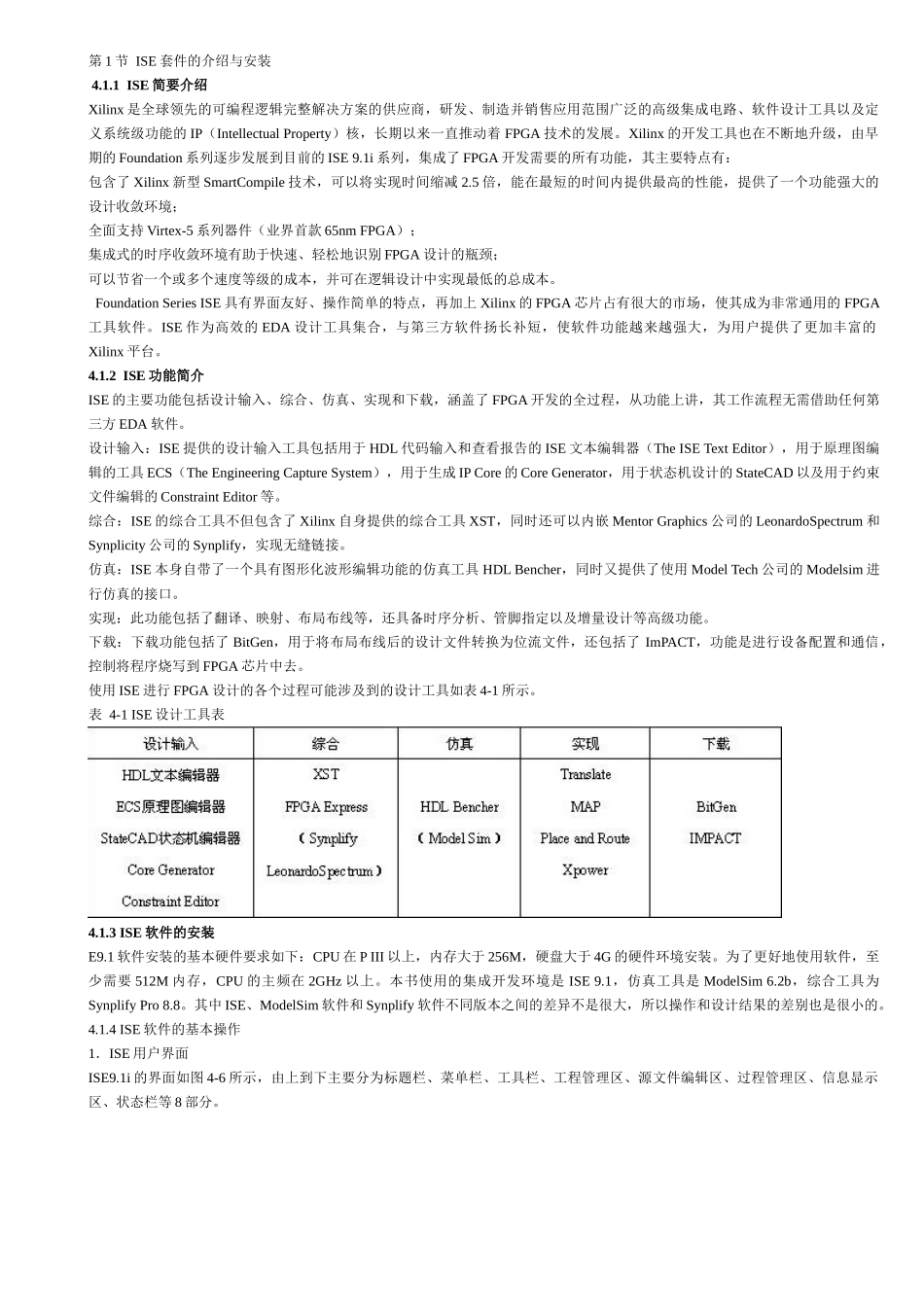

第1节ISE套件的介绍与安装4.1.1ISE简要介绍Xilinx是全球领先的可编程逻辑完整解决方案的供应商，研发、制造并销售应用范围广泛的高级集成电路、软件设计工具以及定义系统级功能的IP（IntellectualProperty）核，长期以来一直推动着FPGA技术的发展。Xilinx的开发工具也在不断地升级，由早期的Foundation系列逐步发展到目前的ISE9.1i系列，集成了FPGA开发需要的所有功能，其主要特点有：包含了Xilinx新型SmartCompile技术，可以将实现时间缩减2.5倍，能在最短的时间内提供最高的性能，提供了一个功能强大的设计收敛环境；全面支持Virtex-5系列器件（业界首款65nmFPGA）；集成式的时序收敛环境有助于快速、轻松地识别FPGA设计的瓶颈；可以节省一个或多个速度等级的成本，并可在逻辑设计中实现最低的总成本。FoundationSeriesISE具有界面友好、操作简单的特点，再加上Xilinx的FPGA芯片占有很大的市场，使其成为非常通用的FPGA工具软件。ISE作为高效的EDA设计工具集合，与第三方软件扬长补短，使软件功能越来越强大，为用户提供了更加丰富的Xilinx平台。4.1.2ISE功能简介ISE的主要功能包括设计输入、综合、仿真、实现和下载，涵盖了FPGA开发的全过程，从功能上讲，其工作流程无需借助任何第三方EDA软件。设计输入：ISE提供的设计输入工具包括用于HDL代码输入和查看报告的ISE文本编辑器（TheISETextEditor），用于原理图编辑的工具ECS（TheEngineeringCaptureSystem），用于生成IPCore的CoreGenerator，用于状态机设计的StateCAD以及用于约束文件编辑的ConstraintEditor等。综合：ISE的综合工具不但包含了Xilinx自身提供的综合工具XST，同时还可以内嵌MentorGraphics公司的LeonardoSpectrum和Synplicity公司的Synplify，实现无缝链接。仿真：ISE本身自带了一个具有图形化波形编辑功能的仿真工具HDLBencher，同时又提供了使用ModelTech公司的Modelsim进行仿真的接口。实现：此功能包括了翻译、映射、布局布线等，还具备时序分析、管脚指定以及增量设计等高级功能。下载：下载功能包括了BitGen，用于将布局布线后的设计文件转换为位流文件，还包括了ImPACT，功能是进行设备配置和通信，控制将程序烧写到FPGA芯片中去。使用ISE进行FPGA设计的各个过程可能涉及到的设计工具如表4-1所示。表4-1ISE设计工具表4.1.3ISE软件的安装E9.1软件安装的基本硬件要求如下：CPU在PIII以上，内存大于256M，硬盘大于4G的硬件环境安装。为了更好地使用软件，至少需要512M内存，CPU的主频在2GHz以上。本书使用的集成开发环境是ISE9.1，仿真工具是ModelSim6.2b，综合工具为SynplifyPro8.8。其中ISE、ModelSim软件和Synplify软件不同版本之间的差异不是很大，所以操作和设计结果的差别也是很小的。4.1.4ISE软件的基本操作1．ISE用户界面ISE9.1i的界面如图4-6所示，由上到下主要分为标题栏、菜单栏、工具栏、工程管理区、源文件编辑区、过程管理区、信息显示区、状态栏等8部分。图4-6ISE的主界面标题栏：主要显示当前工程的名称和当前打开的文件名称。菜单栏：主要包括文件（File）、编辑（Edit）、视图（View）、工程（Project）、源文件（Source）、操作（Process）、窗口（Window）和帮助（Help）等8个下拉菜单。其使用方法和常用的Windows软件类似。工具栏：主要包含了常用命令的快捷按钮。灵活运用工具栏可以极大地方便用户在ISE中的操作。在工程管理中，此工具栏的运用极为频繁。工程管理区：提供了工程以及其相关文件的显示和管理功能，主要包括源文件视图（SourceView），快照视图（SnapshotView）和库视图（LibraryView）。其中源文件视图比较常用，显示了源文件的层次关系。快照是当前工程的备份，设计人员可以随时备份，也可以将当前工程随时恢复到某个备份状态。快照视图用于查看当前工程的快照。执行快照功能的方法是选择菜单项Project|TakeSnapshot。库视图则显示了工程中用户产生的库的内容。源文件编辑区：源文件编辑区提供了源代码的编辑功能。过程管理区：本窗口显示的内容取决于工程管理区中所选定的文件。相关操作和FPGA设计流程紧密相关，包括设计输入、综合、仿真、实现和生成配置文件等。...
