人力资源-PVC加工技能培训手册VIP专享VIP免费

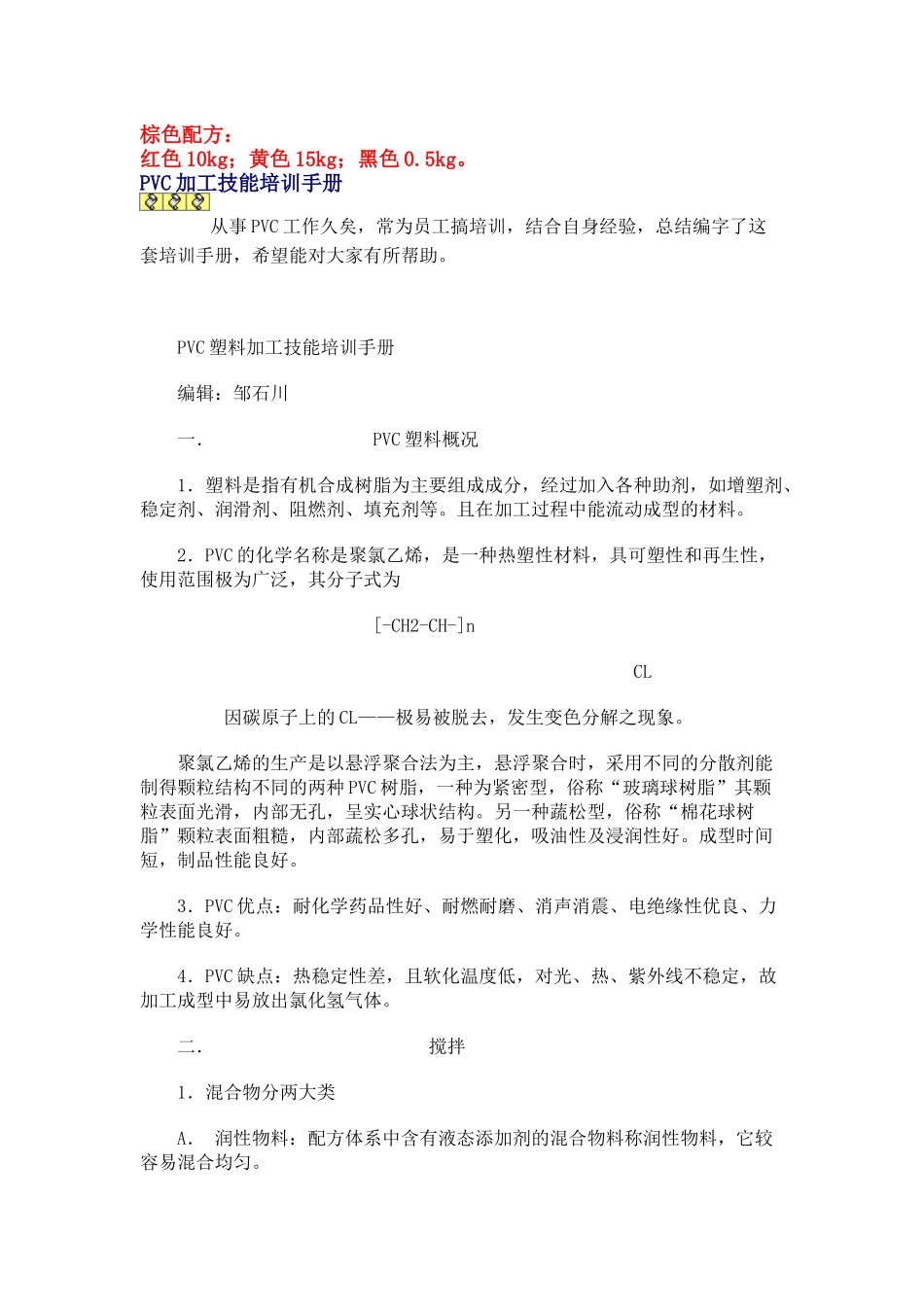

棕色配方：红色10kg；黄色15kg；黑色0.5kg。PVC加工技能培训手册从事PVC工作久矣，常为员工搞培训，结合自身经验，总结编字了这套培训手册，希望能对大家有所帮助。PVC塑料加工技能培训手册编辑：邹石川一．PVC塑料概况1．塑料是指有机合成树脂为主要组成成分，经过加入各种助剂，如增塑剂、稳定剂、润滑剂、阻燃剂、填充剂等。且在加工过程中能流动成型的材料。2．PVC的化学名称是聚氯乙烯，是一种热塑性材料，具可塑性和再生性，使用范围极为广泛，其分子式为[-CH2-CH-]nCL因碳原子上的CL——极易被脱去，发生变色分解之现象。聚氯乙烯的生产是以悬浮聚合法为主，悬浮聚合时，采用不同的分散剂能制得颗粒结构不同的两种PVC树脂，一种为紧密型，俗称“玻璃球树脂”其颗粒表面光滑，内部无孔，呈实心球状结构。另一种蔬松型，俗称“棉花球树脂”颗粒表面粗糙，内部蔬松多孔，易于塑化，吸油性及浸润性好。成型时间短，制品性能良好。3．PVC优点：耐化学药品性好、耐燃耐磨、消声消震、电绝缘性优良、力学性能良好。4．PVC缺点：热稳定性差，且软化温度低，对光、热、紫外线不稳定，故加工成型中易放出氯化氢气体。二．搅拌1．混合物分两大类A．润性物料：配方体系中含有液态添加剂的混合物料称润性物料，它较容易混合均匀。B．非润性物料：配方体系中不含或含有少量液体添加剂的混合物称非润性物料。对于树脂为粉状物料，各添加组分也为粉状物料的配方，要求各粉状添加物的粘度尽可能一致，这样才可能混合均匀。2．物料的混合原理A．混合作用一般靠扩散、对流、剪切作用来完成的。1）扩散作用是凭各组分之间的浓度差推动，构成各组分的微粒由浓度较大的区域迁移到浓度较小的区域，从而过到组分的均一。2）对流作用是使两种或多种物料要相互占有的空间内发生流动，以期达到组分的均一，对流需借助外力的作用，通常用机械搅拌进行，不论何种聚集态的物料，要使其组分均一，对流作用是必不可少的。3）剪切作用是利用剪切力促使物料组分均一的混合过程，剪切速率愈大，对混合作用愈有利，剪切力对物料的作用方向最好是能不断的作90度角的改变，即使物料连续承受互为90度的两剪切力的作用，则效果最好。B．高速混合机主要是靠对流作用达到物料的组分的均一混合效果。其次是提高温度，依靠摩擦生热使物料充分塑化。C．高速混合机1）高速混合机的组成部分高速混合机由混合容器、容器盖、折流挡板、搅拌装置、排料装置、驱动电机、机座等组成、混合容器外附加热冷却装置（一般为夹套）。搅拌装置由一到三组叶轮组成，分别装置在同一转轴的不同高度上，每组叶轮的数目通常为两个，叶轮的转速一般的快慢档或变频无极调速档。快慢两档的速率比一般为2：1。2）高速混合机的工作原理混合时，物料受到高速搅拌，在离心的作用下，物料沿混合室侧壁上升，至一定高度或遇折流挡板时落下，然后再上升和落下，从而使物料微粒间产生较高的剪切作用和热量，除起到物料的混合均匀的效果外，还可使物料温度上升达致塑化。D．提高混合程度的方法如下1）尽量增大不同组分的接触面，减少物料的平均厚度。2）各组分的接触面应相当均匀的分布在被混物料中。3）使在混合物料的任何部分各组分之比率和整体比率相同。3．物料的准备粉料的配制包括原料的准备和原料的混合两个过程，原料的准备主要有原料的预处理（主要是干燥和除去杂质，进油性原料预热）称量（应保证组分比率的准确性）。原料的混合只是一种简单的混合，只增加各组分的微小粒了空间的无规程度，一般不减小粒子本身的尺寸。完成塑料配制（配混）的方法大都靠混合以使其形成一种均匀的复合物，不管其形状（粉料、粒料）如何，它们的区别主要表现在混合塑化和细分程度的不同。三．冷却因PVC的软化点为75℃-80℃。玻璃化转变温度80℃左右，100℃开始分解，所以当混合物料混合后应立即放入冷却缸进行冷却，冷却温度应在玻璃化温度之上，且在分解温度之下，即80℃-90℃间。如果冷却不均中不冷却，轻则变色，即产生多烯结构（变黄），重则分解，烧焦，当热散发不出时，此时在混合过程中部分脱去的氯化氢气体无法逸出，而散发不出的热和氯化氢气体都能加速P...
