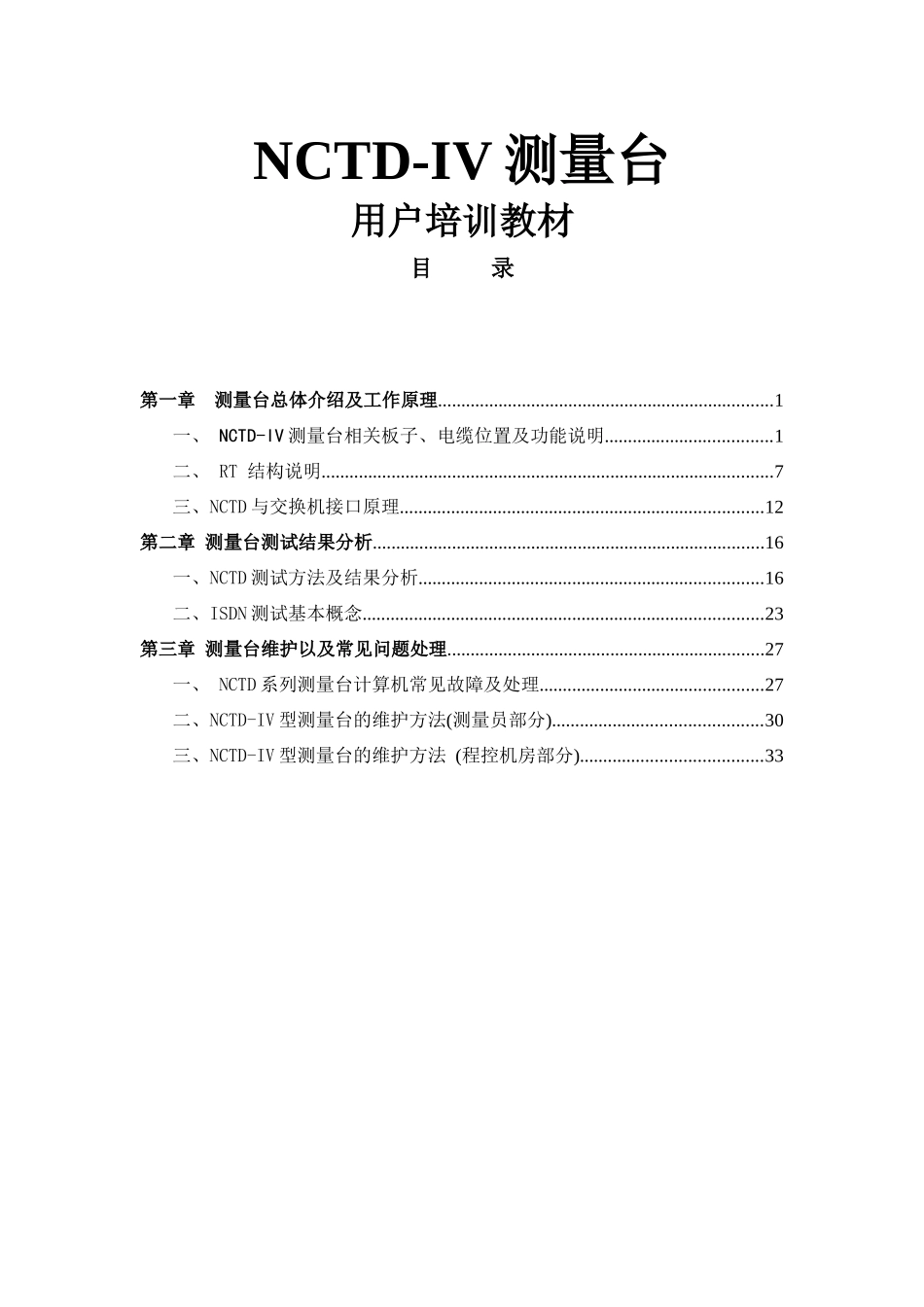

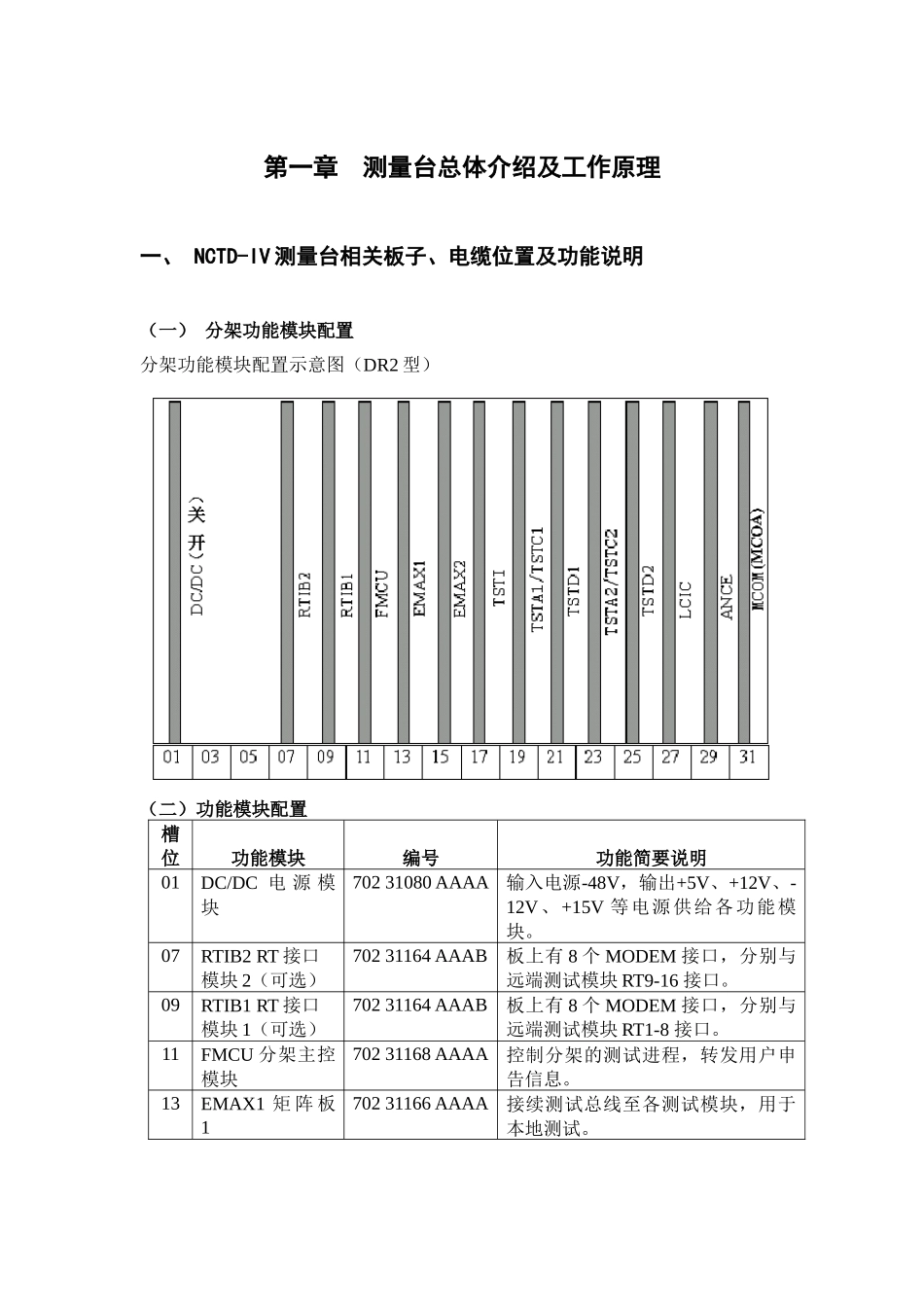

NCTD-IV测量台用户培训教材目录第一章测量台总体介绍及工作原理........................................................................1一、NCTD-IV测量台相关板子、电缆位置及功能说明....................................1二、RT结构说明.................................................................................................7三、NCTD与交换机接口原理..............................................................................12第二章测量台测试结果分析....................................................................................16一、NCTD测试方法及结果分析..........................................................................16二、ISDN测试基本概念......................................................................................23第三章测量台维护以及常见问题处理....................................................................27一、NCTD系列测量台计算机常见故障及处理................................................27二、NCTD-IV型测量台的维护方法(测量员部分).............................................30三、NCTD-IV型测量台的维护方法(程控机房部分).......................................33第一章测量台总体介绍及工作原理一、NCTD-IV测量台相关板子、电缆位置及功能说明（一）分架功能模块配置分架功能模块配置示意图（DR2型）（二）功能模块配置槽位功能模块编号功能简要说明01DC/DC电源模块70231080AAAA输入电源-48V，输出+5V、+12V、-12V、+15V等电源供给各功能模块。07RTIB2RT接口模块2（可选）70231164AAAB板上有8个MODEM接口，分别与远端测试模块RT9-16接口。09RTIB1RT接口模块1（可选）70231164AAAB板上有8个MODEM接口，分别与远端测试模块RT1-8接口。11FMCU分架主控模块70231168AAAA控制分架的测试进程，转发用户申告信息。13EMAX1矩阵板170231166AAAA接续测试总线至各测试模块，用于本地测试。15EMAX2矩阵板2（可选）70231166AAAA接续测试总线至各测试模块，用于中心测试。槽位功能模块编号功能简要说明17TSTIISDN测试板（可选）70231162AAAB完成对ISDN用户线的测试。19TSTC1定性测试模块170230096AAA完成交互测试功能，用于本地测试。21TSTD1定量测试模块170231160AAAA完成用户线的12项参数指标的测试，用于本地测试。23TSTC2定性测试模块2（可选）70230096AAAB完成交互测试功能，用于中心测试。25TSTD2定量测试模块2（可选）70231160AAAA完成用户线的12项参数指标的测试，用于中心测试。27LCIC自动受理模块70231068AAAC自动语音辅导受理用户申告，接受检修员遥控测试。29ANCE语音控制模块70231060AAAA31MCOM/MCOA多串口模块（可选）SXT23221AAAA用于有BDE、RT-S、RT-E或多个交换机通讯口的情况。注：TSTC板为TSTA板的升级版本。（三）有关电缆所插位置的说明123插槽可插电路板侧板水平铝道插槽号单格分架（前视）CBA01ABC32元件侧01ABC32ContactBB160132AB0132例如：分架07BA13的含义1我们总是把电缆插头里左边第一列第一个插孔（面对插头的插孔看）的位置，定义为整个电缆插头的插入位置，上例中，电缆插头位置是“分架07BA13”，“分架”表示是测量台用的后板，“07”表示后板上与07插槽对应的位置，“B”指CONNECTORB，即下半槽，“A”指右边第一列（从分架后面看）插针，“13”表示从上往下数第13根插针，这样“07BA13”指明了这根电缆插头的具体位置（实际上是其中一个插孔的插入位置，但此插孔一经确定，则整个电缆头的位置也就确定）。例如：交换机02::07BA13电路板插头（connector）编号(AA,BA的含义)AABA12定位片13310701分架后板07BA13所在位置示意图接地线接－48V上例中，电缆插头位置是“交换机02::07BA13”，“交换机”表示是交换机的后板，“02”表示机架的第二层，其它同上。（四）附录NCTD-IV测量台电缆配置表电缆名称数量电缆编号位置1位置2电话手柄170230040ACBA分架27AA13测量台电话手柄蜂鸣器170299001ACBA分架27BA11测量台蜂鸣器PC通信电缆...
