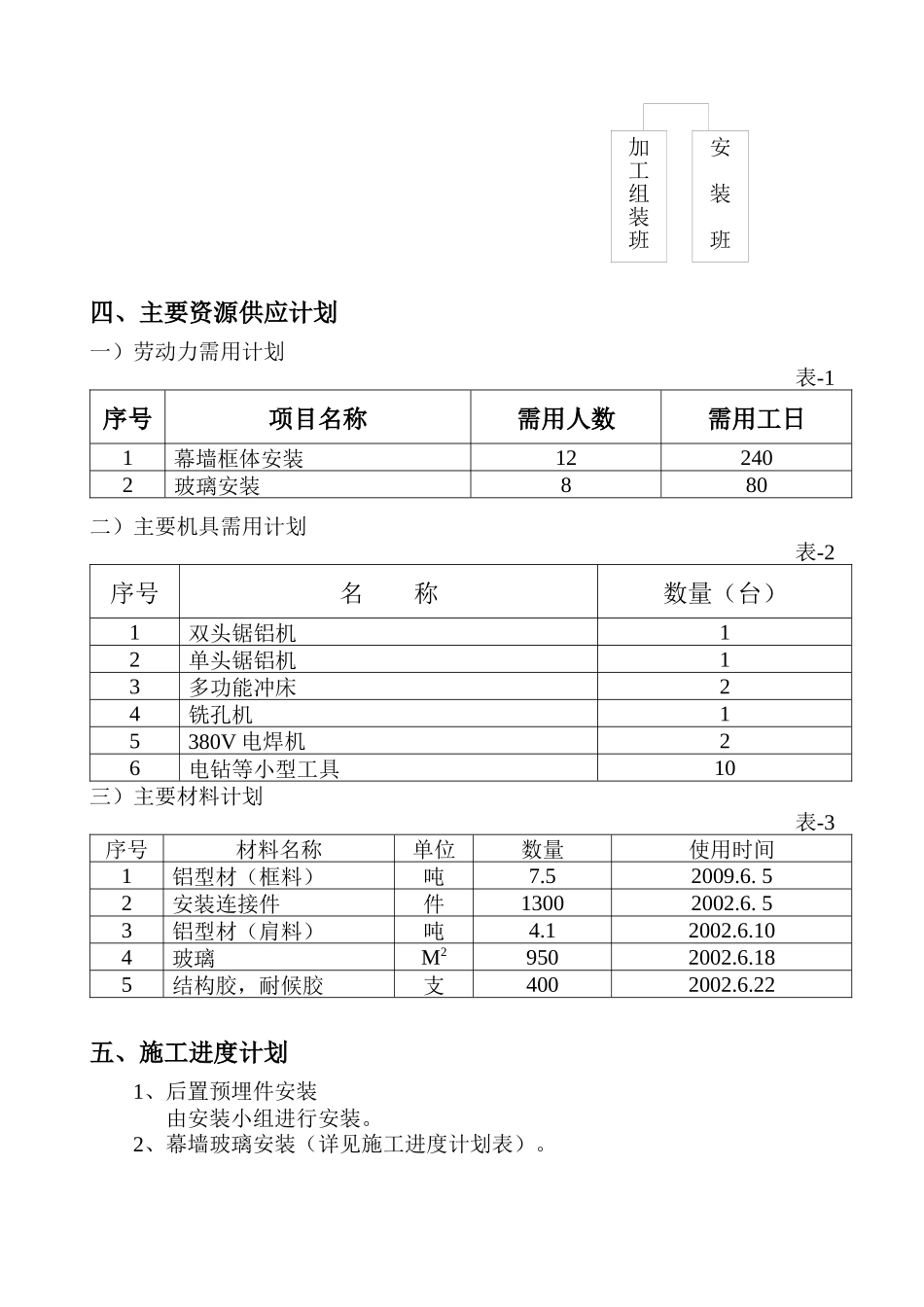

湖南省公安厅警官培训中心培训楼隐框玻璃幕墙工程施工组织设计编制单位：湖南省沙坪建筑有限公司编制日期：2009年6月4日一、工程概况：1、幕墙概况：幕墙位于湖南公安高等专科学校警官培训中心培训楼内，建筑物共5层，幕墙最大高度19.03m，隐框玻璃幕墙共分几部份，分别为MC-1、MC-2、MC-3、MC-4、MC-5等（参看详图）。2、幕墙结构情况：1）铝材料：采用长沙新振升集团有限公司138系列隐框幕墙材料，表面氟碳喷涂膜厚40μm颜色为深灰色，材料应符合GB/3190。2）钢材、螺栓、五金件为不锈钢产品，钢板、角钢为热镀锌处理。3）玻璃采用中空6+9A+6低辐射隔热保温双钢化玻璃。4）硅胶采用国产单组份硅酮黑色结构胶和耐候胶。5）幕墙结构：采用138系列隐框玻璃幕墙结构（参看详图）详情参看设计图纸节点图。二、项目的质量目标本项目的质量目标：确保优良。三、项目管理组织及施工人员配备项目经理：代洪伟技术李负仕责杰人质量熊负责宇人施工陈负正责红人安全刘负高责强人四、主要资源供应计划一）劳动力需用计划表-1序号项目名称需用人数需用工日1幕墙框体安装122402玻璃安装880二）主要机具需用计划表-2序号名称数量（台）1双头锯铝机12单头锯铝机13多功能冲床24铣孔机15380V电焊机26电钻等小型工具10三）主要材料计划表-3序号材料名称单位数量使用时间1铝型材（框料）吨7.52009.6.52安装连接件件13002002.6.53铝型材（肩料）吨4.12002.6.104玻璃M29502002.6.185结构胶，耐候胶支4002002.6.22五、施工进度计划1、后置预埋件安装由安装小组进行安装。2、幕墙玻璃安装（详见施工进度计划表）。加工组装班安装班六、幕墙施工流程及工艺施工方案一）施工流程放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃安装→注密封胶→饰面清洁→预验收→交付验收二）施工方案1、施工准备1）构件在车间加工、组装完成。2）所有构件需编号包装完好，各种附件配套齐全，并具有产品出厂合格证书。3）防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。4）幕墙设置后置预埋件。5）构件安装前，应检查其外观质量，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理，合格后才能进行安装。2、施工安装1）测量定位幕墙分格轴线的测量要与主体结构测量配合，一般按土建提供的中心线经安装组复测确定后，上下放钢线进行定位，水平放线用水平仪复测定位。测量应在风力不大于4级情况下进行。2）后置预埋件安装按照设计分格确定后置预埋件安装位置，铁件安装标高偏差不应大于设计设置10mm；铁件安装位置与设计位置的偏差不应大于20mm。铁件拉爆螺丝的安装孔深不应小于100mm。3）支座安装每层楼幕墙支座安装后用水平仪检测，相邻支座水平误差应符合规范标准，轴线内外偏差不得大于2mm，左右方向偏差不得大于3mm。支座的焊接施工要持证上岗，设备保证运行状况良好。无质量证明或经检验不合格的母材及焊接材料不得用于焊接。焊接缝要配备专人检查，焊缝宽度应≤5mm，焊缝不应有气泡及断缝现象。焊接完成后，经自检合格和专检合格后报监理工程师检验，监理工程师检验合格签认后方能进入下一工序施工。4）立柱的安装立柱由上至下逐层安装，将立柱先与连接件连接，然后连接件再与主体预埋件连接，接好后进行调整和固定。立柱安装标高偏差应≤3mm，轴线前后偏差应≤2mm，左右偏差应≤3mm。相邻两根立柱安装标高偏差应≤3mm，同层立柱的最大标高偏差应≤5mm，相邻两根立柱的距离偏差应≤2mm。5）横梁的安装将横梁两端的连接件在立柱的预定位置，并应安装牢固，接缝应严密。相邻两根横梁的水平标高偏差应≤1mm；同层标高偏差：当一幅幕墙宽度小于或等于35m时应≤5mm，当一幅幕墙宽度大于35m时应≤7mm。同一层的横梁安装应由下向上进行。当安装完一层高度时，应进行检查、调整、校正、固定，以符合质量要求。6)玻璃安装玻璃安装前应将表面尘土和污物擦拭干净。热反射玻璃安装应将镀膜面朝向室内，非镀膜面朝向室外。玻璃与构件不得直接接触。玻璃四周与构件凹槽底应保持一定空隙，每块玻璃下部应设不少于二块弹性定位垫块；垫块的宽度与槽口宽度相...
