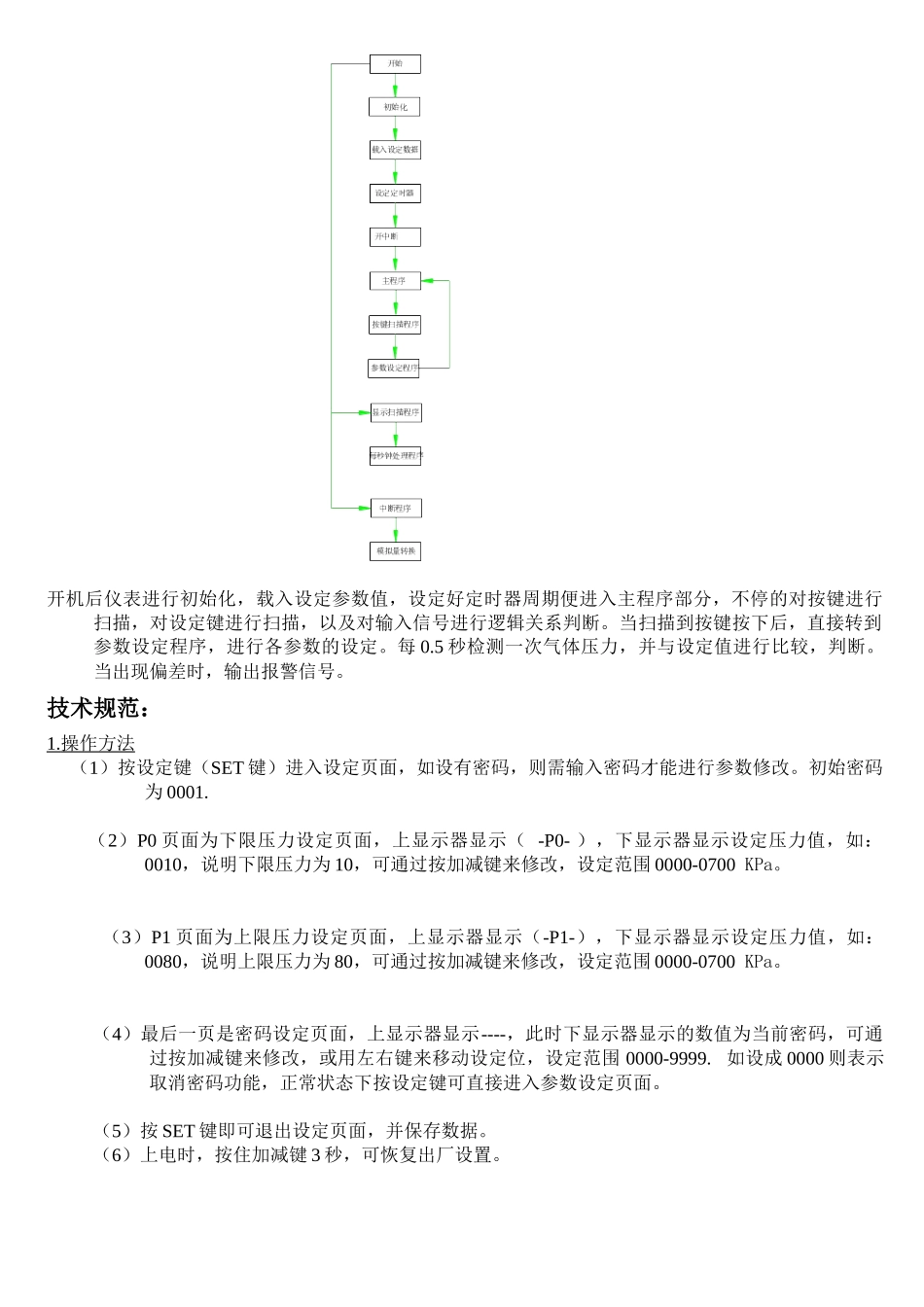

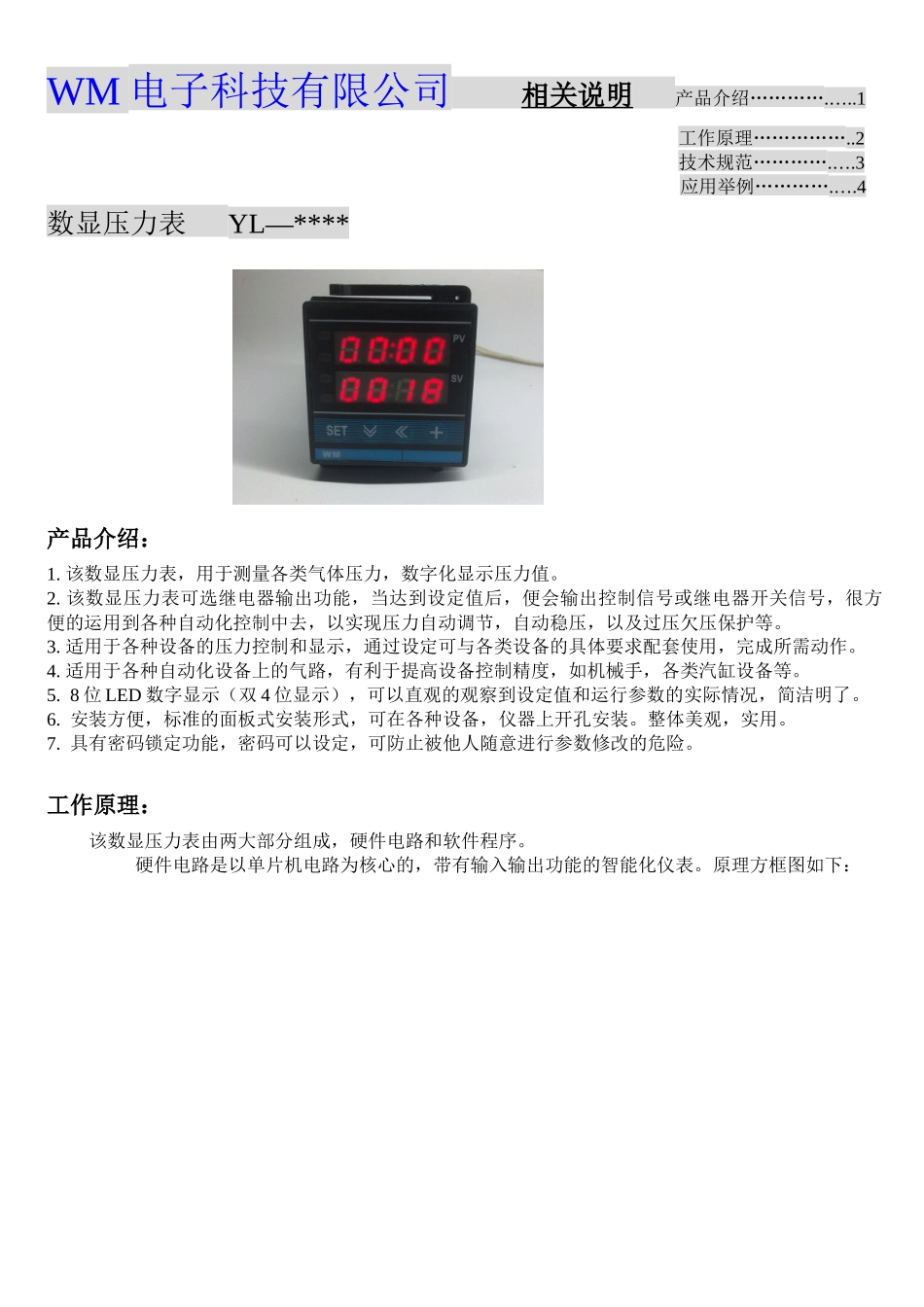

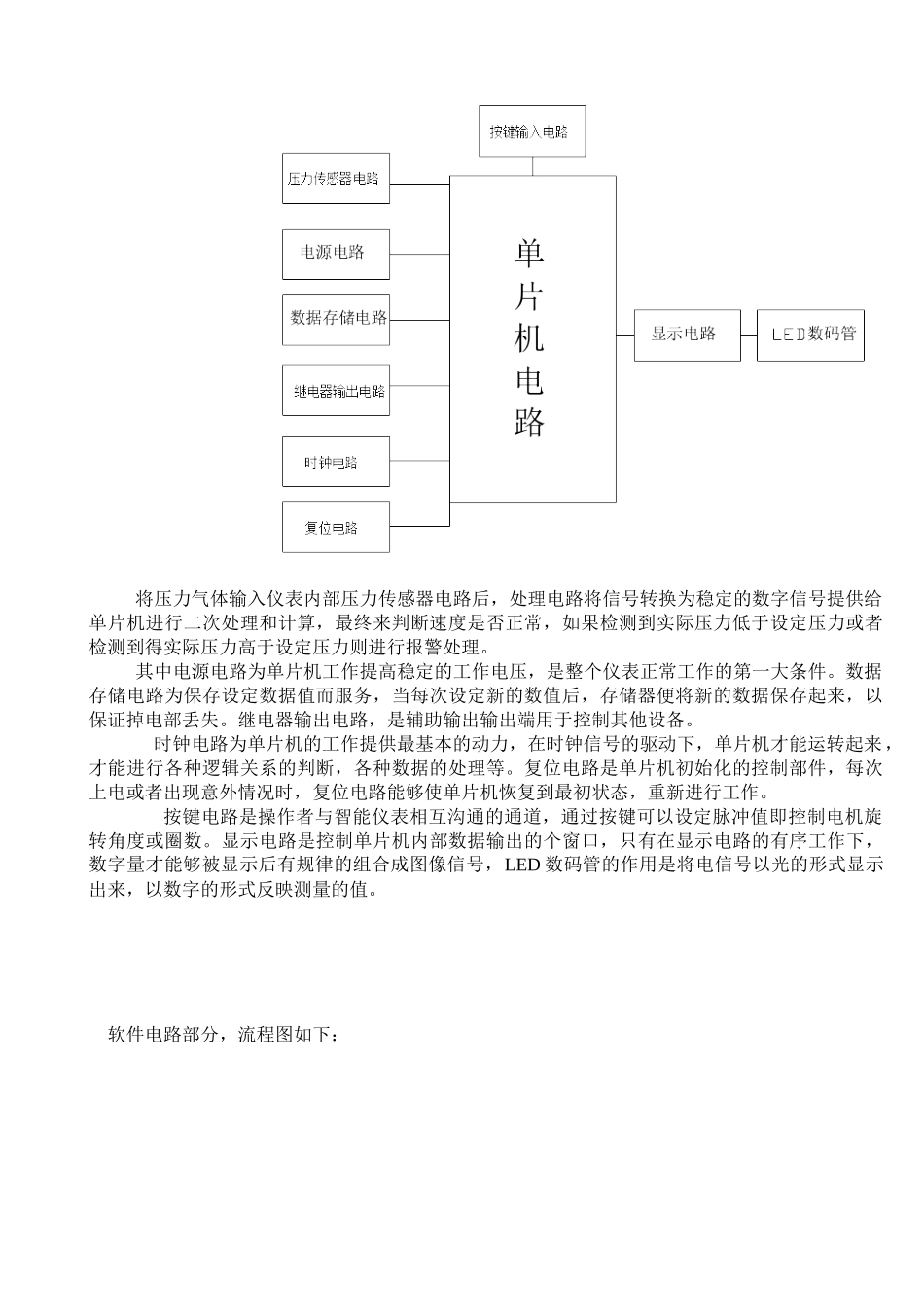

WM电子科技有限公司相关说明产品介绍………….…..1工作原理……………..2技术规范………….….3应用举例………….….4数显压力表YL—****产品介绍：1.该数显压力表，用于测量各类气体压力，数字化显示压力值。2.该数显压力表可选继电器输出功能，当达到设定值后，便会输出控制信号或继电器开关信号，很方便的运用到各种自动化控制中去，以实现压力自动调节，自动稳压，以及过压欠压保护等。3.适用于各种设备的压力控制和显示，通过设定可与各类设备的具体要求配套使用，完成所需动作。4.适用于各种自动化设备上的气路，有利于提高设备控制精度，如机械手，各类汽缸设备等。5.8位LED数字显示（双4位显示），可以直观的观察到设定值和运行参数的实际情况，简洁明了。6.安装方便，标准的面板式安装形式，可在各种设备，仪器上开孔安装。整体美观，实用。7.具有密码锁定功能，密码可以设定，可防止被他人随意进行参数修改的危险。工作原理：该数显压力表由两大部分组成，硬件电路和软件程序。硬件电路是以单片机电路为核心的，带有输入输出功能的智能化仪表。原理方框图如下：将压力气体输入仪表内部压力传感器电路后，处理电路将信号转换为稳定的数字信号提供给单片机进行二次处理和计算，最终来判断速度是否正常，如果检测到实际压力低于设定压力或者检测到得实际压力高于设定压力则进行报警处理。其中电源电路为单片机工作提高稳定的工作电压，是整个仪表正常工作的第一大条件。数据存储电路为保存设定数据值而服务，当每次设定新的数值后，存储器便将新的数据保存起来，以保证掉电部丢失。继电器输出电路，是辅助输出输出端用于控制其他设备。时钟电路为单片机的工作提供最基本的动力，在时钟信号的驱动下，单片机才能运转起来，才能进行各种逻辑关系的判断，各种数据的处理等。复位电路是单片机初始化的控制部件，每次上电或者出现意外情况时，复位电路能够使单片机恢复到最初状态，重新进行工作。按键电路是操作者与智能仪表相互沟通的通道，通过按键可以设定脉冲值即控制电机旋转角度或圈数。显示电路是控制单片机内部数据输出的个窗口，只有在显示电路的有序工作下，数字量才能够被显示后有规律的组合成图像信号，LED数码管的作用是将电信号以光的形式显示出来，以数字的形式反映测量的值。软件电路部分，流程图如下：开机后仪表进行初始化，载入设定参数值，设定好定时器周期便进入主程序部分，不停的对按键进行扫描，对设定键进行扫描，以及对输入信号进行逻辑关系判断。当扫描到按键按下后，直接转到参数设定程序，进行各参数的设定。每0.5秒检测一次气体压力，并与设定值进行比较，判断。当出现偏差时，输出报警信号。技术规范：1.操作方法（1）按设定键（SET键）进入设定页面，如设有密码，则需输入密码才能进行参数修改。初始密码为0001.（2）P0页面为下限压力设定页面，上显示器显示（-P0-），下显示器显示设定压力值，如：0010，说明下限压力为10，可通过按加减键来修改，设定范围0000-0700KPa。（3）P1页面为上限压力设定页面，上显示器显示（-P1-），下显示器显示设定压力值，如：0080，说明上限压力为80，可通过按加减键来修改，设定范围0000-0700KPa。（4）最后一页是密码设定页面，上显示器显示----，此时下显示器显示的数值为当前密码，可通过按加减键来修改，或用左右键来移动设定位，设定范围0000-9999.如设成0000则表示取消密码功能，正常状态下按设定键可直接进入参数设定页面。（5）按SET键即可退出设定页面，并保存数据。（6）上电时，按住加减键3秒，可恢复出厂设置。2.设定方法设定步骤如下3.接线方法1脚，2脚，3脚为备用脚，可按客户要求定做功能。4脚,5脚继电器2输出脚。6、7、8脚为继电器1输出脚，其中6、7常闭，7、8常开。9脚10脚为AC220电源输入端，为仪表提供工作电源。如需其他要求，可以定制。4.安装方法在设备或固定板上开44*44的方孔，将仪表放入后，使用自带的锁紧框使之固定，拆装方便。具体尺寸请看下图。实际应用举例：1.设备气源压力保护电路http://wmdianzikeji.taobao.com电路功能是当设备气源压力出现异常，超过或低于设定压力值时，...
