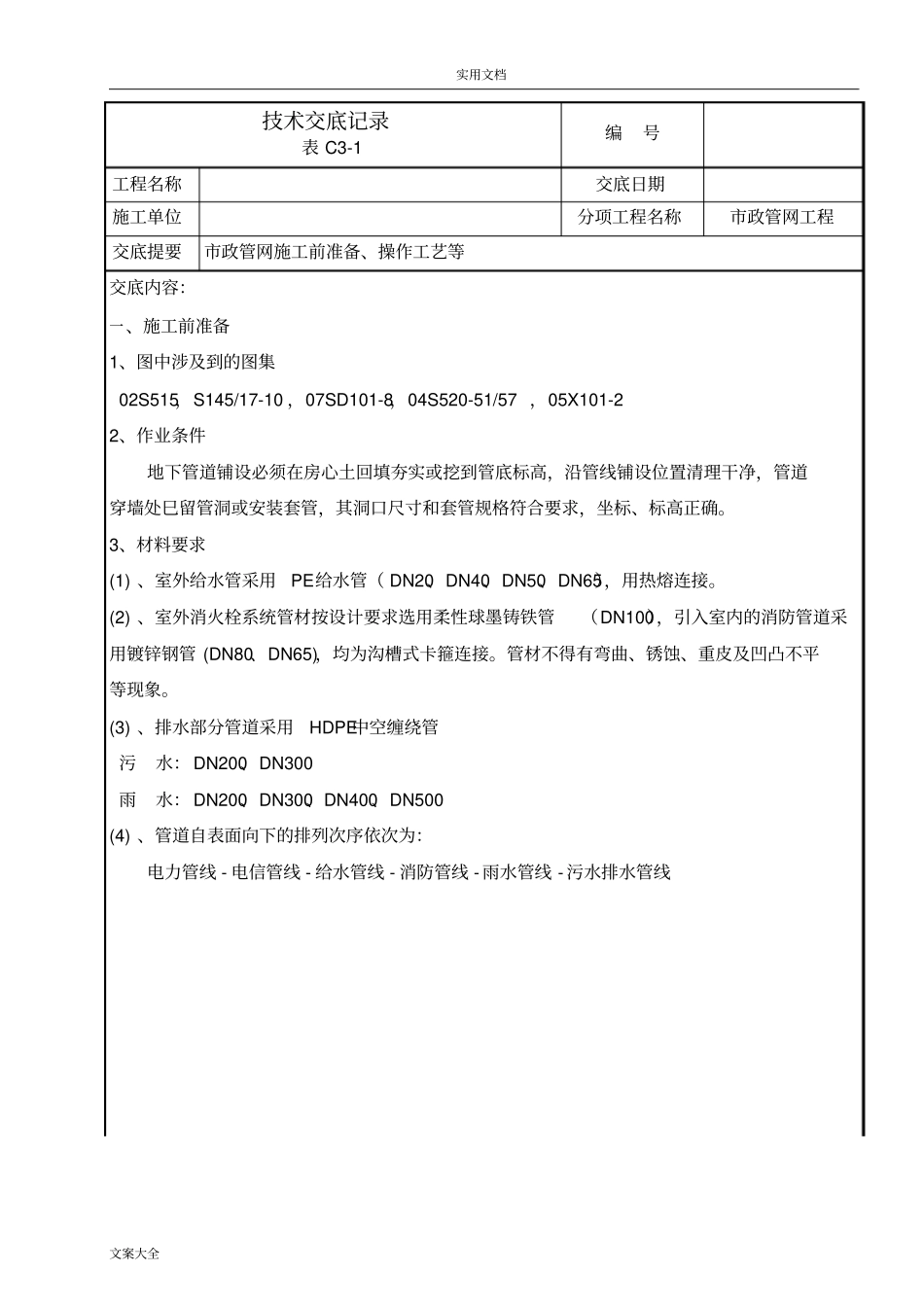

实用文档文案大全技术交底记录表C3-1编号工程名称交底日期施工单位分项工程名称市政管网工程交底提要市政管网施工前准备、操作工艺等交底内容：一、施工前准备1、图中涉及到的图集02S515，S145/17-10，07SD101-8，04S520-51/57，05X101-22、作业条件地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。3、材料要求(1)、室外给水管采用PE给水管（DN20、DN40、DN50、DN65），用热熔连接。(2)、室外消火栓系统管材按设计要求选用柔性球墨铸铁管（DN100），引入室内的消防管道采用镀锌钢管(DN80、DN65)，均为沟槽式卡箍连接。管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。(3)、排水部分管道采用HDPE中空缠绕管污水：DN200、DN300雨水：DN200、DN300、DN400、DN500(4)、管道自表面向下的排列次序依次为：电力管线-电信管线-给水管线-消防管线-雨水管线-污水排水管线实用文档文案大全技术交底记录表C3-1编号工程名称交底日期施工单位分项工程名称市政管网工程交底提要市政管网施工前准备、操作工艺等交底内容：二、污水排水管网施工方法1、排水管道安装施工程序验槽→下管→排管→平基→稳管→管座→接口→闭水试验2、材料选择污水排水管采用的是HDPE中空缠绕管，承接处用橡胶圈密封。验槽：沟槽基底施工前必须经项目监理检查管道沟槽开挖面，作好验槽记录。3、管道接口施工要点（1）、密封用橡胶圈外观应平滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。（2）、管道连接前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口应插入承口的深度，至少四条肋槽。（3）、接口作业时，应先将承口(或插口)的内(或外)工作面用棉砂清理干净，不得有泥土等杂物，并在承口内工作面涂上润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。（4）、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆实用文档文案大全技术交底记录表C3-1编号工程名称交底日期施工单位分项工程名称市政管网工程交底提要市政管网施工前准备、操作工艺等交底内容：土厚度不小于0.7m.（5）、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。（6）、沟槽槽底净宽度，宜按管外径加1000mm确定，以便于人工在槽底作业为宜。（7）、管道安装时，由人工抬管道两端传给槽底施工人员。明开槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。（8）、插口插入承口时，小口径管可在管端设置木档板，用橇棒将管材沿轴线徐徐插入随口内；公称直径大于DN400mm的管道可用缆绳系住管材，用手板葫芦等工具将管材徐徐拉入承口内。（9）、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游向上游依次安装。（10）、使用哈夫件连接时，先将连体密封橡胶圈一端外侧翻起，套上一根连接管端口，翻下外侧的边缘，使翻起的胶圈套进助槽；之后翻起胶圈另一端，将另一根连接管对正靠紧，放下胶圈，套进肋槽，再将哈夫件安好，均匀紧好螺栓，不得缺装。（11）、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。（12）、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度不小于200mm。实用文档文案大全技术交底记录表C3-1编号工程名称交底日期施工单位分项工程名称市政管网工程交底提要市政管网施工前准备、操作工艺等交底内容：污水排水管砂垫层基础（13）、沟槽回填a、管道敷设后应立即进行沟槽回填。在密闭性检验前，除接头外露外，管道两侧和管顶以上的回填高度...
