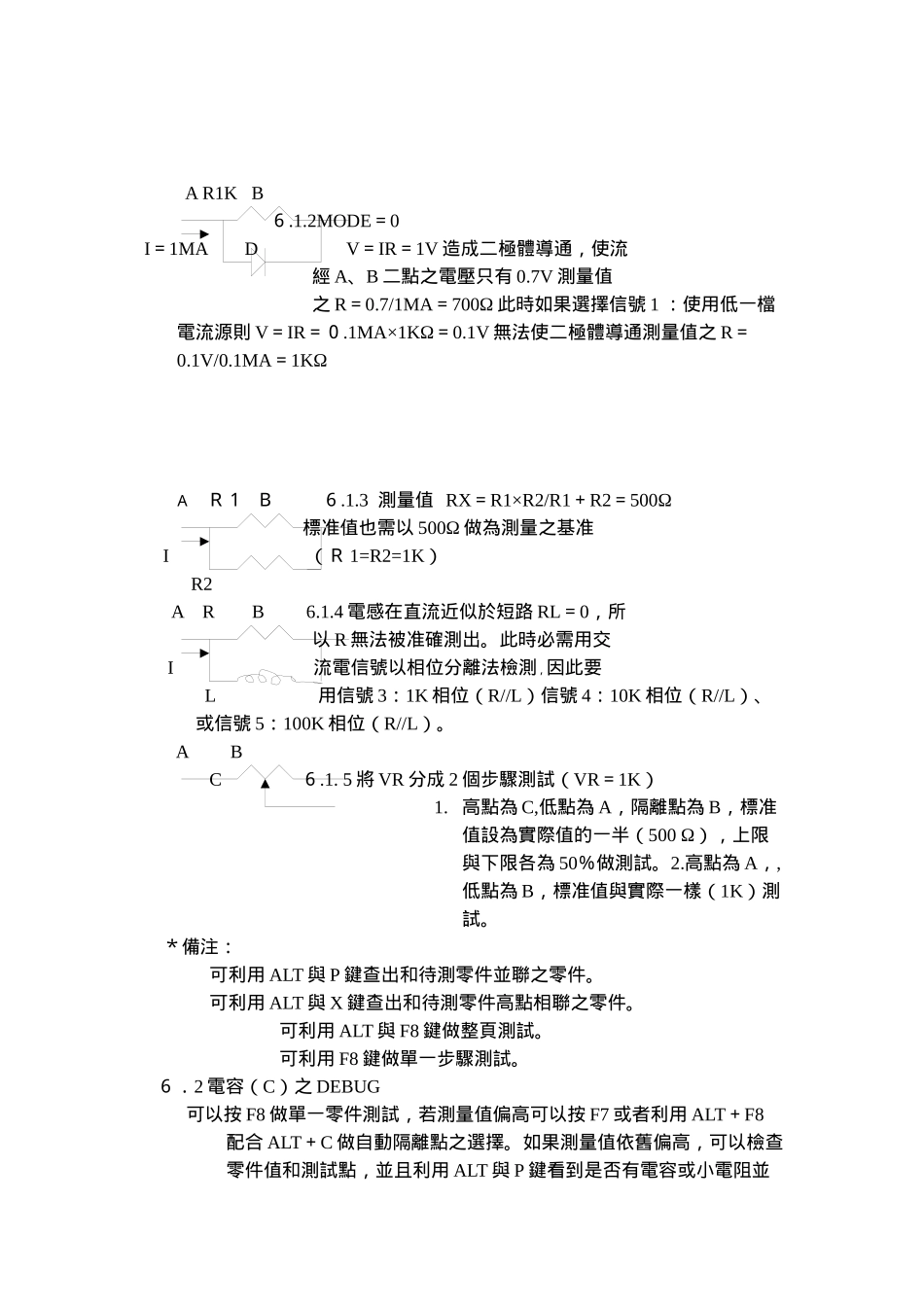

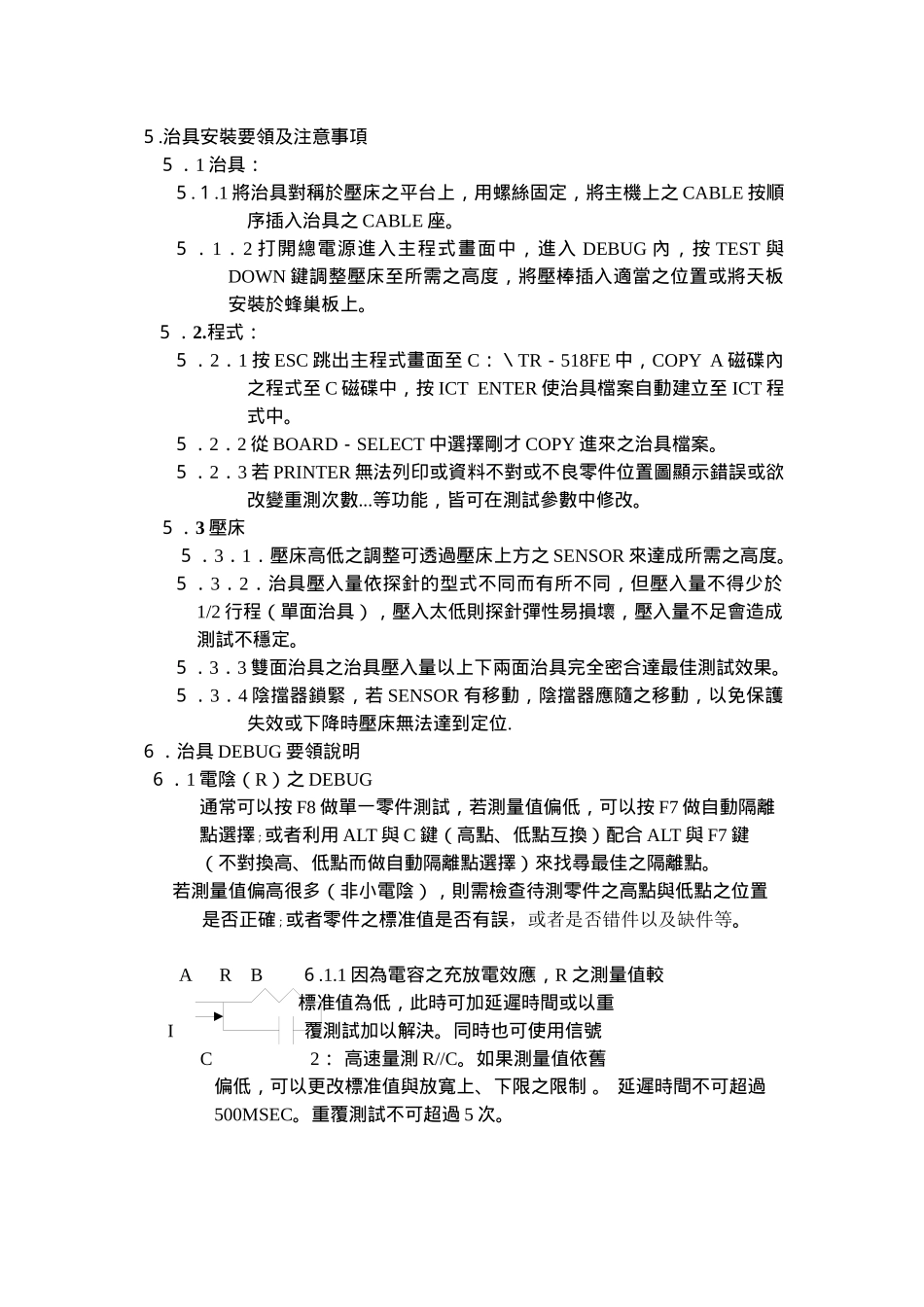

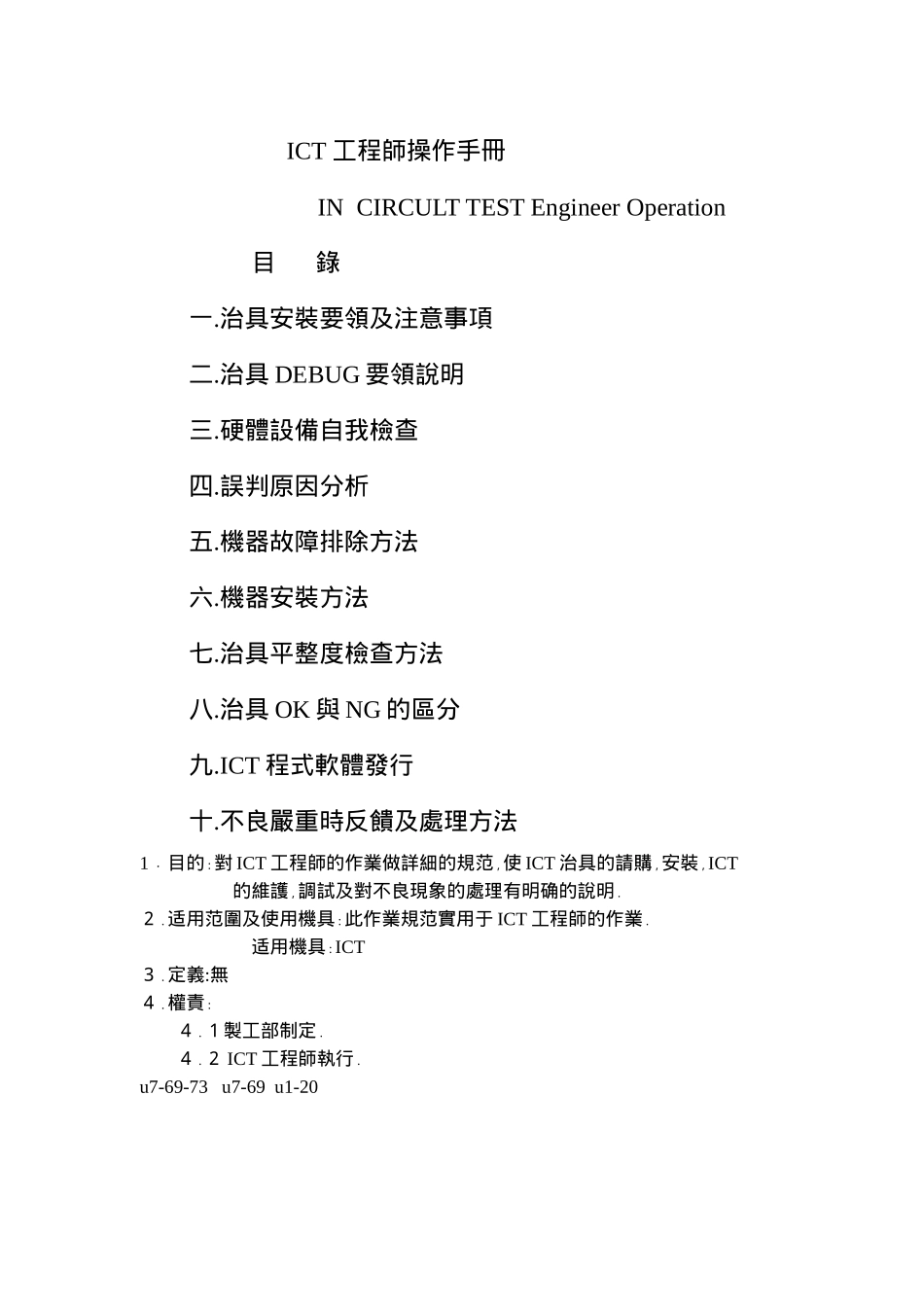

ICT工程師操作手冊INCIRCULTTESTEngineerOperation目錄一.治具安裝要領及注意事項二.治具DEBUG要領說明三.硬體設備自我檢查四.誤判原因分析五.機器故障排除方法六.機器安裝方法七.治具平整度檢查方法八.治具OK與NG的區分九.ICT程式軟體發行十.不良嚴重時反饋及處理方法1﹒目的﹕對ICT工程師的作業做詳細的規范﹐使ICT治具的請購﹐安裝﹐ICT的維護﹐調試及對不良現象的處理有明确的說明﹒2﹒适用范圍及使用機具﹕此作業規范實用于ICT工程師的作業﹒适用機具﹕ICT3﹒定義:無4﹒權責﹕4﹒1製工部制定﹒4﹒2ICT工程師執行﹒u7-69-73u7-69u1-205.治具安裝要領及注意事項5.1治具:5.1.1將治具對稱於壓床之平台上,用螺絲固定,將主機上之CABLE按順序插入治具之CABLE座。5.1.2打開總電源進入主程式畫面中,進入DEBUG內,按TEST與DOWN鍵調整壓床至所需之高度,將壓棒插入適當之位置或將天板安裝於蜂巢板上。5.2.程式:5.2.1按ESC跳出主程式畫面至C:\TR-518FE中,COPYA磁碟內之程式至C磁碟中,按ICTENTER使治具檔案自動建立至ICT程式中。5.2.2從BOARD-SELECT中選擇剛才COPY進來之治具檔案。5.2.3若PRINTER無法列印或資料不對或不良零件位置圖顯示錯誤或欲改變重測次數...等功能,皆可在測試參數中修改。5.3壓床5.3.1.壓床高低之調整可透過壓床上方之SENSOR來達成所需之高度。5.3.2.治具壓入量依探針的型式不同而有所不同,但壓入量不得少於1/2行程(單面治具),壓入太低則探針彈性易損壞,壓入量不足會造成測試不穩定。5.3.3雙面治具之治具壓入量以上下兩面治具完全密合達最佳測試效果。5.3.4陰擋器鎖緊,若SENSOR有移動,陰擋器應隨之移動,以免保護失效或下降時壓床無法達到定位.6.治具DEBUG要領說明6.1電陰(R)之DEBUG通常可以按F8做單一零件測試,若測量值偏低,可以按F7做自動隔離點選擇﹔或者利用ALT與C鍵(高點、低點互換)配合ALT與F7鍵(不對換高、低點而做自動隔離點選擇)來找尋最佳之隔離點。若測量值偏高很多(非小電陰),則需檢查待測零件之高點與低點之位置是否正確﹔或者零件之標准值是否有誤,或者是否错件以及缺件等。ARB6.1.1因為電容之充放電效應,R之測量值較標准值為低,此時可加延遲時間或以重I覆測試加以解決。同時也可使用信號C2:高速量測R//C。如果測量值依舊偏低,可以更改標准值與放寬上、下限之限制。延遲時間不可超過500MSEC。重覆測試不可超過5次。AR1KB6.1.2MODE=0I=1MADV=IR=1V造成二極體導通,使流經A、B二點之電壓只有0.7V測量值之R=0.7/1MA=700Ω此時如果選擇信號1:使用低一檔電流源則V=IR=0.1MA×1KΩ=0.1V無法使二極體導通測量值之R=0.1V/0.1MA=1KΩAR1B6.1.3測量值RX=R1×R2/R1+R2=500Ω標准值也需以500Ω做為測量之基准I(R1=R2=1K)R2ARB6.1.4電感在直流近似於短路RL=0,所以R無法被准確測出。此時必需用交I流電信號以相位分離法檢測﹐因此要L用信號3:1K相位(R//L)信號4:10K相位(R//L)、或信號5:100K相位(R//L)。ABC6.1.5將VR分成2個步驟測試(VR=1K)1.高點為C,低點為A,隔離點為B,標准值設為實際值的一半(500Ω),上限與下限各為50%做測試。2.高點為A,,低點為B,標准值與實際一樣(1K)測試。*備注:可利用ALT與P鍵查出和待測零件並聯之零件。可利用ALT與X鍵查出和待測零件高點相聯之零件。可利用ALT與F8鍵做整頁測試。可利用F8鍵做單一步驟測試。6.2電容(C)之DEBUG可以按F8做單一零件測試,若測量值偏高可以按F7或者利用ALT+F8配合ALT+C做自動隔離點之選擇。如果測量值依舊偏高,可以檢查零件值和測試點,並且利用ALT與P鍵看到是否有電容或小電阻並聯﹔若有並聯之零件,再更改標准值以得到較佳之分布圖。小電容之測試,一般使用(MODE1或MODE2)做量測。當測量值遠低於標准值,請檢查零件是否缺裝,或者零件值有誤,或者高點、低點有誤造成。以下几種情況發生時,C1較難准確量測。C11NFAB6.2.1C1<<C2,C1無法准確測量。C21UFC1AB6.2.2C1//L,需用交流電信號以相位分離法檢測(MODE5,MODE6,MODE7)L6.2.3大電容之極性測試a.Part...
