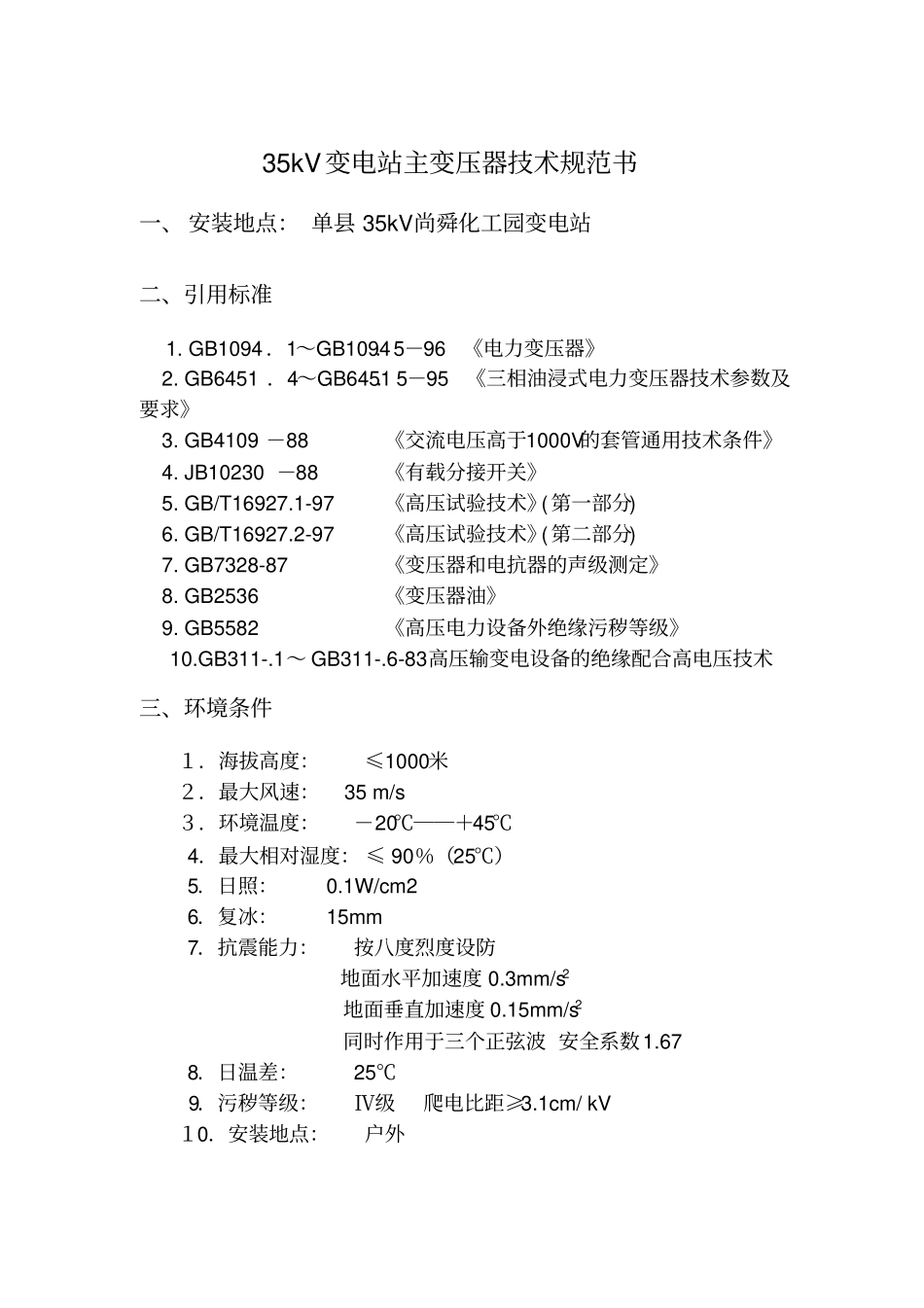

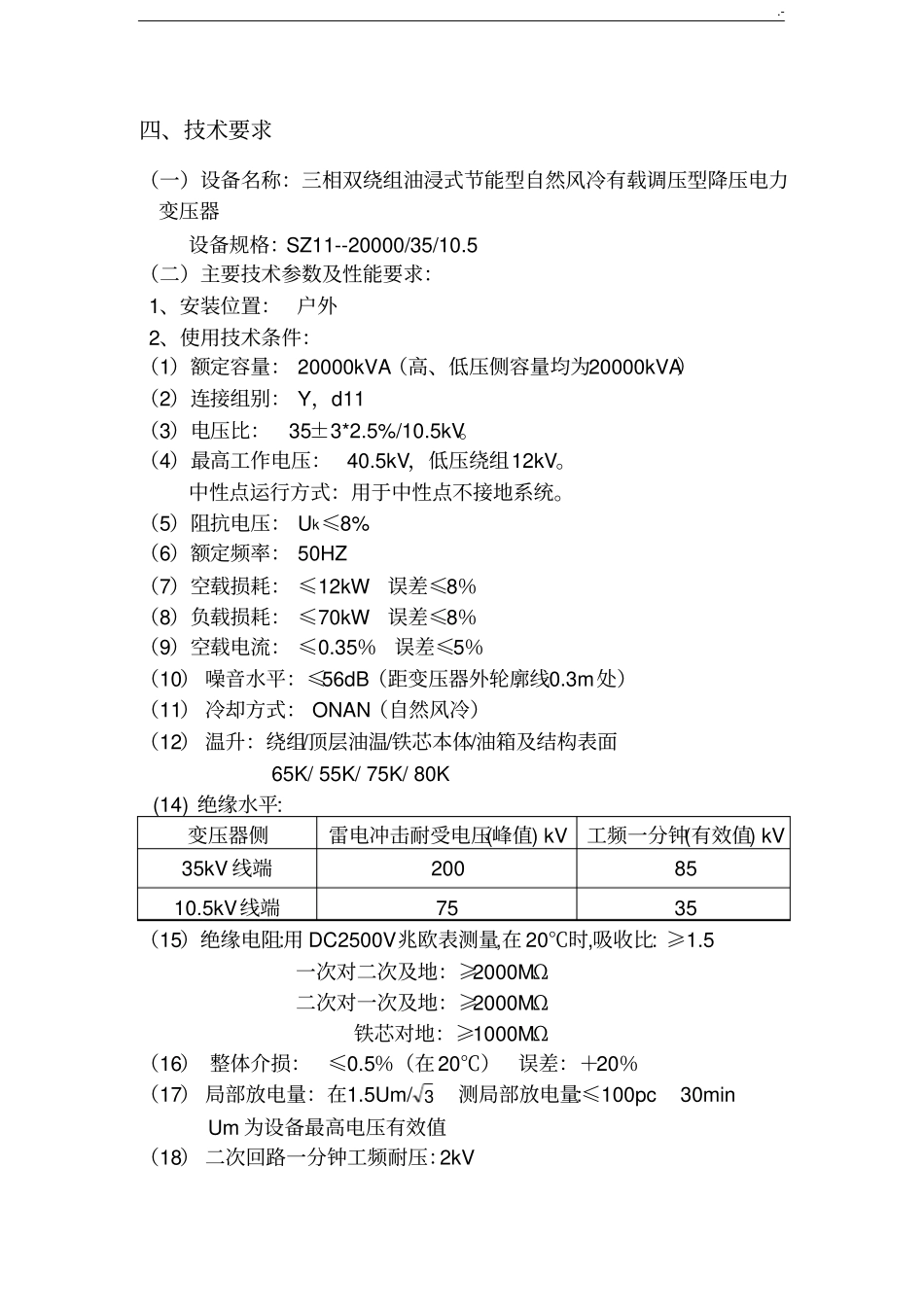

35kV变电站主变压器技术规范书一、安装地点：单县35kV尚舜化工园变电站二、引用标准1.GB1094．1～GB1094．5－96《电力变压器》2.GB6451．4～GB6451．5－95《三相油浸式电力变压器技术参数及要求》3.GB4109－88《交流电压高于1000V的套管通用技术条件》4.JB10230－88《有载分接开关》5.GB/T16927.1-97《高压试验技术》(第一部分)6.GB/T16927.2-97《高压试验技术》(第二部分)7.GB7328-87《变压器和电抗器的声级测定》8.GB2536《变压器油》9.GB5582《高压电力设备外绝缘污秽等级》10.GB311-.1～GB311-.6-83高压输变电设备的绝缘配合高电压技术三、环境条件１．海拔高度：≤1000米２．最大风速：35m/s３．环境温度：－20℃――＋45℃4．最大相对湿度：≤90％（25℃）5．日照：0.1W/cm26．复冰：15mm7．抗震能力：按八度烈度设防地面水平加速度0.3mm/s2地面垂直加速度0.15mm/s2同时作用于三个正弦波安全系数1.678．日温差：25℃9．污秽等级：Ⅳ级爬电比距≥3.1cm/kV１0．安装地点：户外.-四、技术要求（一）设备名称：三相双绕组油浸式节能型自然风冷有载调压型降压电力变压器设备规格：SZ11--20000/35/10.5（二）主要技术参数及性能要求：1、安装位置：户外2、使用技术条件：（1）额定容量：20000kVA（高、低压侧容量均为20000kVA）（2）连接组别：Y，d11（3）电压比：35±3*2.5%/10.5kV。（4）最高工作电压：40.5kV，低压绕组12kV。中性点运行方式：用于中性点不接地系统。（5）阻抗电压：Uk≤8%（6）额定频率：50HZ（7）空载损耗：≤12kW误差≤8％（8）负载损耗：≤70kW误差≤8％（9）空载电流：≤0.35％误差≤5％（10）噪音水平：≤56dB（距变压器外轮廓线0.3m处）（11）冷却方式：ONAN（自然风冷）（12）温升：绕组/顶层油温/铁芯本体/油箱及结构表面65K/55K/75K/80K(14)绝缘水平:变压器侧雷电冲击耐受电压(峰值)kV工频一分钟(有效值)kV35kV线端2008510.5kV线端7535（15）绝缘电阻:用DC2500V兆欧表测量,在20℃时,吸收比:≥1.5一次对二次及地：≥2000MΩ二次对一次及地：≥2000MΩ铁芯对地：≥1000MΩ（16）整体介损：≤0.5％（在20℃）误差：＋20％（17）局部放电量：在1.5Um/3测局部放电量:≤100pc30minUm为设备最高电压有效值（18）二次回路一分钟工频耐压：2kV.-（19）抗短路能力：变压器应能承受35kV侧系统短路表现容量1500MVA，低压侧出口短路容量应500MVA，低压侧出口持续时间≥4秒。（20）过电压能力：在额定分头下，环境温度在＋40℃时额定电压的％状态持续时间105在满载时连续运行110在满载时20分钟110在空载时连续运行125在满载时20秒125在空载时连续运行（21）事故过负荷能力：应满足GB/T15164-95油浸式电力变压器负载导则的要求。（22）变压器油：国产新疆克拉玛依25号油，其指标应符合GB2536-90等的要求，油介质损角在油温90℃时应小于0.5％。（23）铁芯和绕组、铁芯和外壳应牢固固定，运输中应能承受3g及以上的冲击。（24）变压器外壳及冷却器强度及密封应符合GB8451.5-86要求，二者应提出报告。（25）变压器油箱的机械强度：1）应能承受真空强度80KPa（残压小于2.0KPa）和正压78.5KPa的机械强度，油箱不得有损伤和不允许的永久变形。2）变压器整体（包括油箱、储油柜及冷却器等）应能承受50KPa油压下，72小时不渗漏和损伤3）油箱底部两侧应设有加强板，承受千斤顶顶压的部份应设有加强板，承受牵引拉力的部位应设有加强板，并有明显标志。（26）油箱防腐处理及颜色：内壁内涂刷防锈绝缘漆，外壁涂刷一层底漆和两道冷渡锌面漆或抗腐能力强的其它面漆，外壳颜色及附件颜色为银灰色(27)寿命年限：在正常运行和维修条件下：30年。五、零部件1、有载调压开关；（1）型号：选用上海华明最新产品。（2）额定电流应不小于变压器额定电流的1.5倍。.-（3）级数：7级（4）留有两对单独的与微机连接的无源接点；开关档位可远传及远调，信号可远传。档位显示器采用数码显示管装置，应装有指示分接头切换次数的动作记录器，连接线须使用航空接头、接线。（5）有载调压的接线方式：中部调压（6）调压开关应有远方及就地操作、急停和闭锁等功能。（7）调压开关油箱和主油箱应隔开，...
