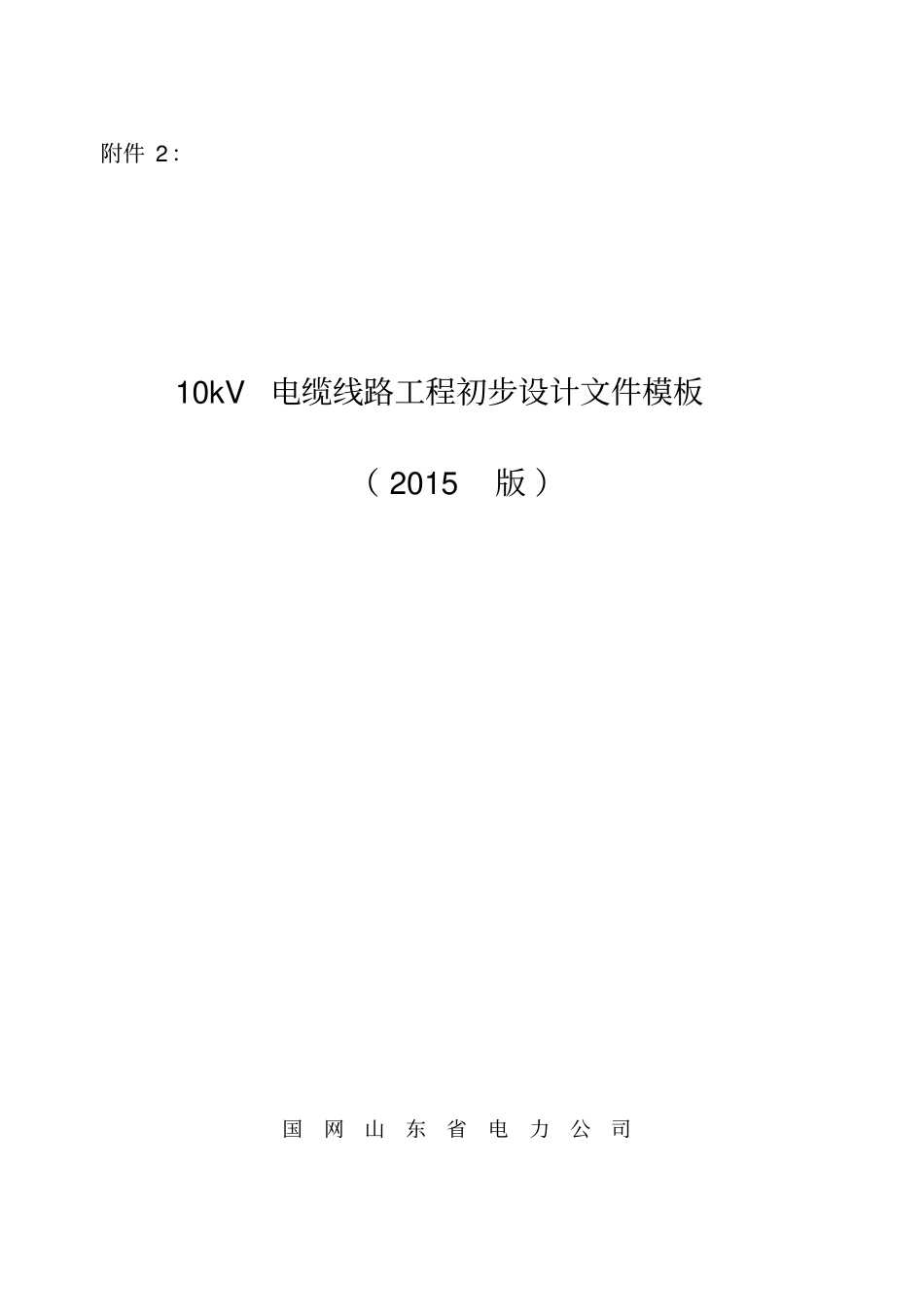

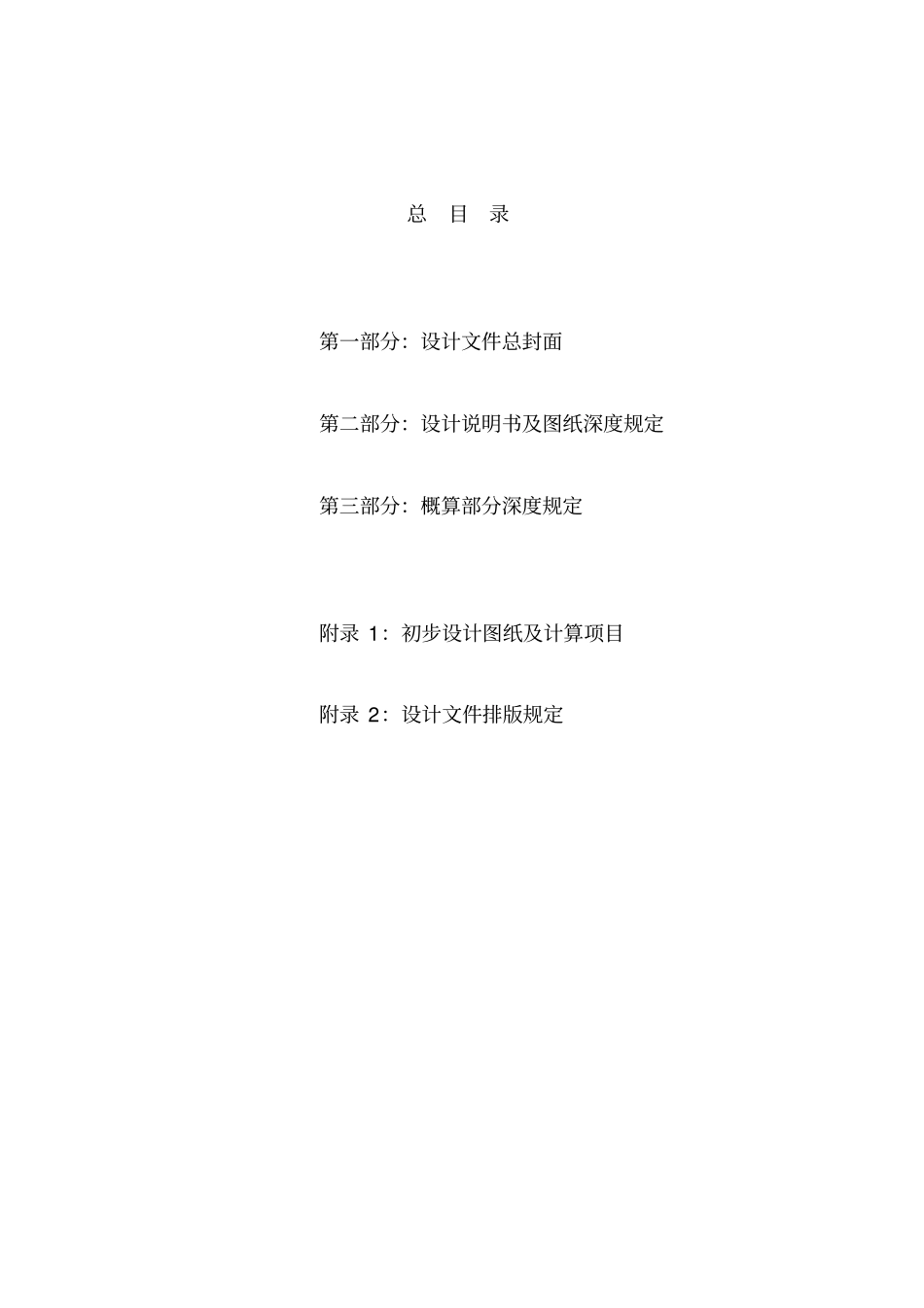

附件2：10kV电缆线路工程初步设计文件模板（2015版）国网山东省电力公司2015年3月总目录第一部分：设计文件总封面第二部分：设计说明书及图纸深度规定第三部分：概算部分深度规定附录1：初步设计图纸及计算项目附录2：设计文件排版规定第一部分：设计文件总封面检索号××××10kV××电缆线路工程初步设计设计说明书、清册、概算书及图纸（××稿）设计单位名称电力工程勘察设计证书号时间第二部分：设计说明书及图纸深度规定检索号××××10kV××电缆线路工程初步设计第1卷设计说明书及工程图纸设计说明书（××稿）设计单位名称电力工程勘察设计证书号年月批准：审核：校核：编写：初步设计文件总目录第1卷设计说明书及工程图纸××××(卷册号)第2卷工程概算书××××(卷册号)注：“设计说明书及工程图纸”应编制总目录（表式依据设计单位质量管理体系相关规定）10kV**电缆线路工程初步设计说明书目录第1章概述1.1设计依据1.2工程建设规模和设计范围1.3接入系统概况及建设期限1.4建设环境及通道清理1.5配网标准化成果应用情况1.6主要技术方案和经济指标第2章电缆线路路径2.1路径方案2.2电缆通道情况第3章环境条件3.1环境条件参数3.2运行条件3.3污秽等级第4章电缆敷设方式与排列4.1电缆敷设方式选择原则4.2本工程电缆敷设方式4.3排列方式及敷设位置4.4接头排列布置第5章电力电缆及附件的选型5.1电缆选型5.2附件选型5.3防雷装置选型第6章配网自动化（增加）7.1环网柜7.2配网自动化第7章过电压保护、接地及分段7.1过电压保护措施7.2接地方式及其分段长度7.3接地装置设置方案第8章电缆支持与固定8.1支持与固定方式8.2固定金具的型式和强度8.3支架的结构和强度8.4支架的布置与防腐8.5支架的接地方式第9章土建部分9.1工程概况9.2横断面及纵断面设计9.3通道施工方式9.4重要交叉穿越9.5电缆井9.6电缆登杆（塔）第10章电缆通道附属设施10.1排水10.2通风10.3照明第11章电缆通道防火11.1电缆通道防火设计11.2电缆通道火灾报警系统（必要时）第12章电缆敷设中对特殊环境段的处理12.1特殊环境情况12.2技术措施第13章在线监测（必要时）13.1安装原则13.2类型及必要性13.3监测装置第14章环境保护和劳动安全14.1环境保护14.2劳动安全附表主要设备材料表附件1可研批复文件或评审意见（摘录）附件2可研报告（审定稿）（摘录）附件3路径批复、路径协议其它必要的附件第1章概述1.1.1政府和上级有关部门批准、核准的工程文件。1.1.2可行性研究报告及评审文件。1.1.3设计中标通知书或委托文件。1.1.4工程设计有关的主要规程、规范。应根据工程实际列出设计执行的主要法规和规范，以下仅为示例。《中华人民共和国电力法》《电力设施保护条例》《电气装置安装工程电缆线路工程施工及验收规范》GB50168-2006《电力工程电缆线路设计规范》GB50217-2007《城市电力电缆线路设计技术规定》DL/T5221-2005《建筑设计防火规范》GB500162006《交流电气装置的过电压保护和绝缘配合设计规范》GB/T50064-2014《交流电气装置的接地设计规范》GB/T50065-2011《国家电网公司配电网工程典型设计10kV电缆线路分册》（2013版）1.2工程建设规模和设计范围1.2.1电缆线路起止点、额定电压、输送容量、路径长度、回路数、电缆及主要电缆附件类型和数量。1.2.2电缆通道土建概况，电缆通道结构型式及长度，工作井的型式与数量，以及变电站预留的出线通道情况。1.3接入系统概况及建设期限1.3.1简述接入系统概况。1.3.2工程建设必要性和工程建设期限。1.4建设环境及通道清理1.4.1说明电缆线路路径沿线地面、地下建筑物、地下构筑物等建设环境情况及数量。1.4.2涉及补偿费用较高的项目情况说明（资金、协议内容）(必要时)。1.5配网标准化成果应用情况1.5.1配网标准化设计应用情况说明，包括采用配网标准化设计的数量及模块、未采用配网标准化设计的数量及模块等。若工程未采用配网标准化设计应说明原因。1.5.2配网标准化设备物料应用情况说明。若工程未采用标准化设备物料应说明原因。1.5.3配网通用造价应用情况说明。并与可研指标对比分析，说明工程量增减情况。若初设概算超可研估算，应进行专项分析。1.6主要技术方案和经济指...
