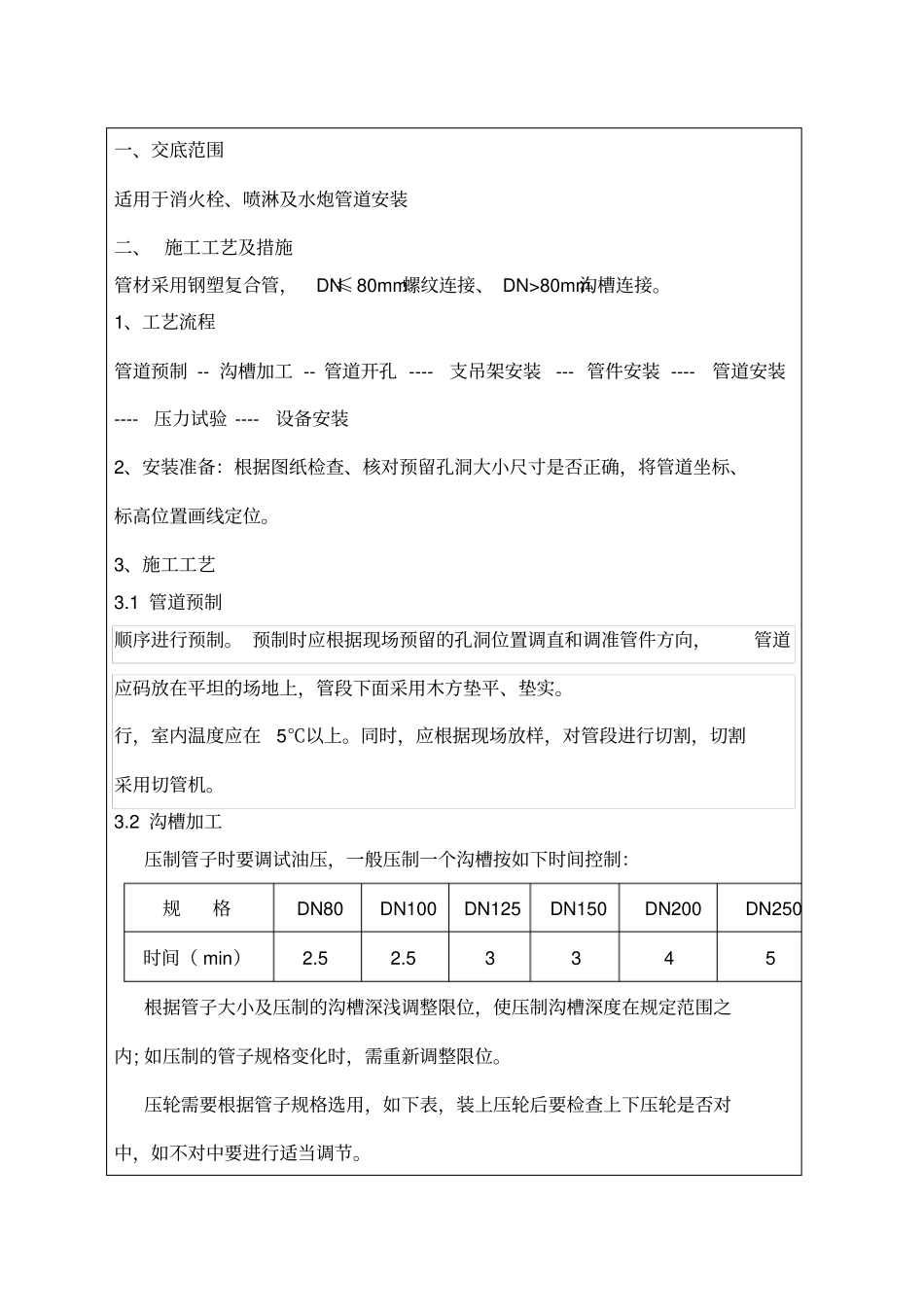

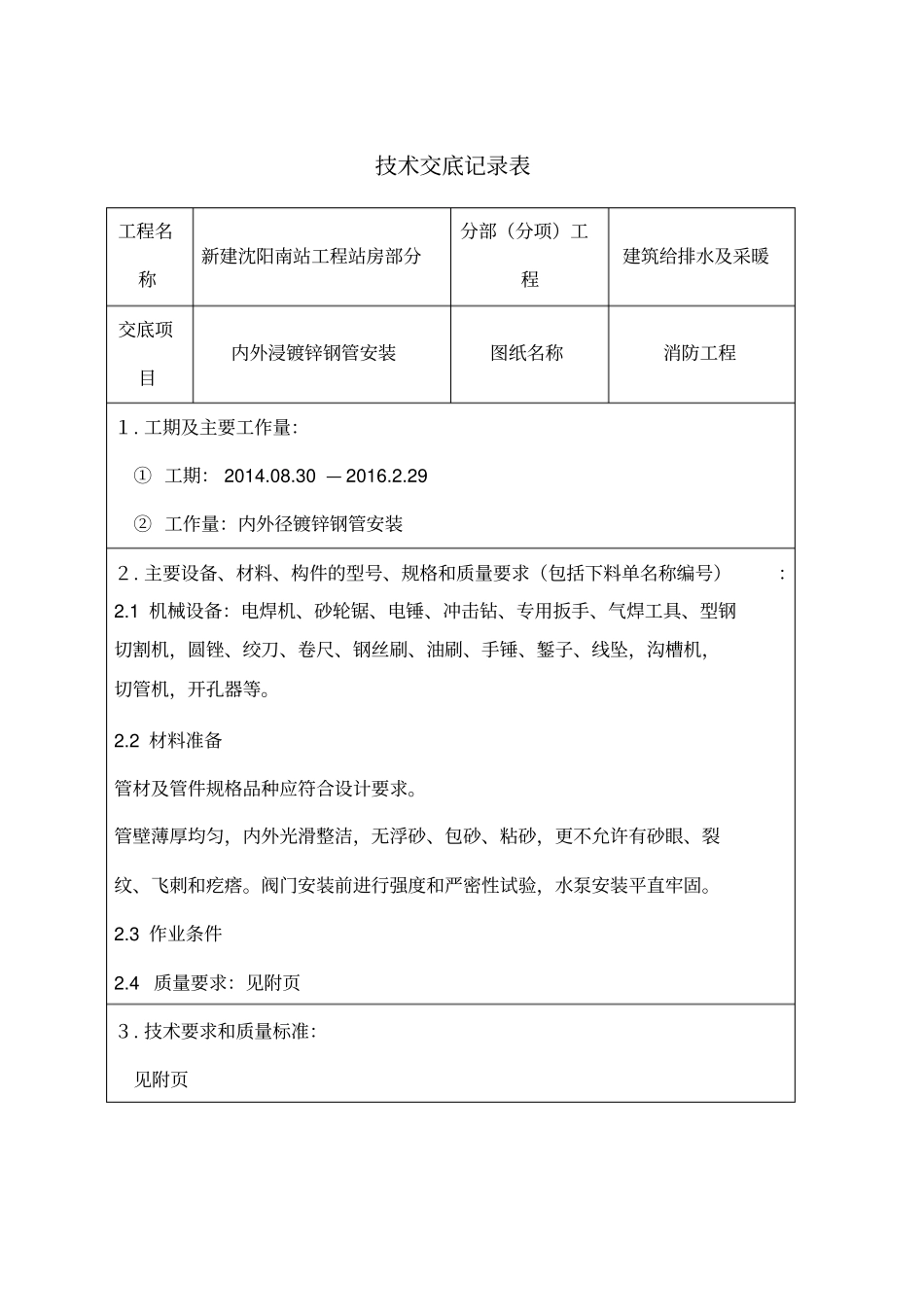

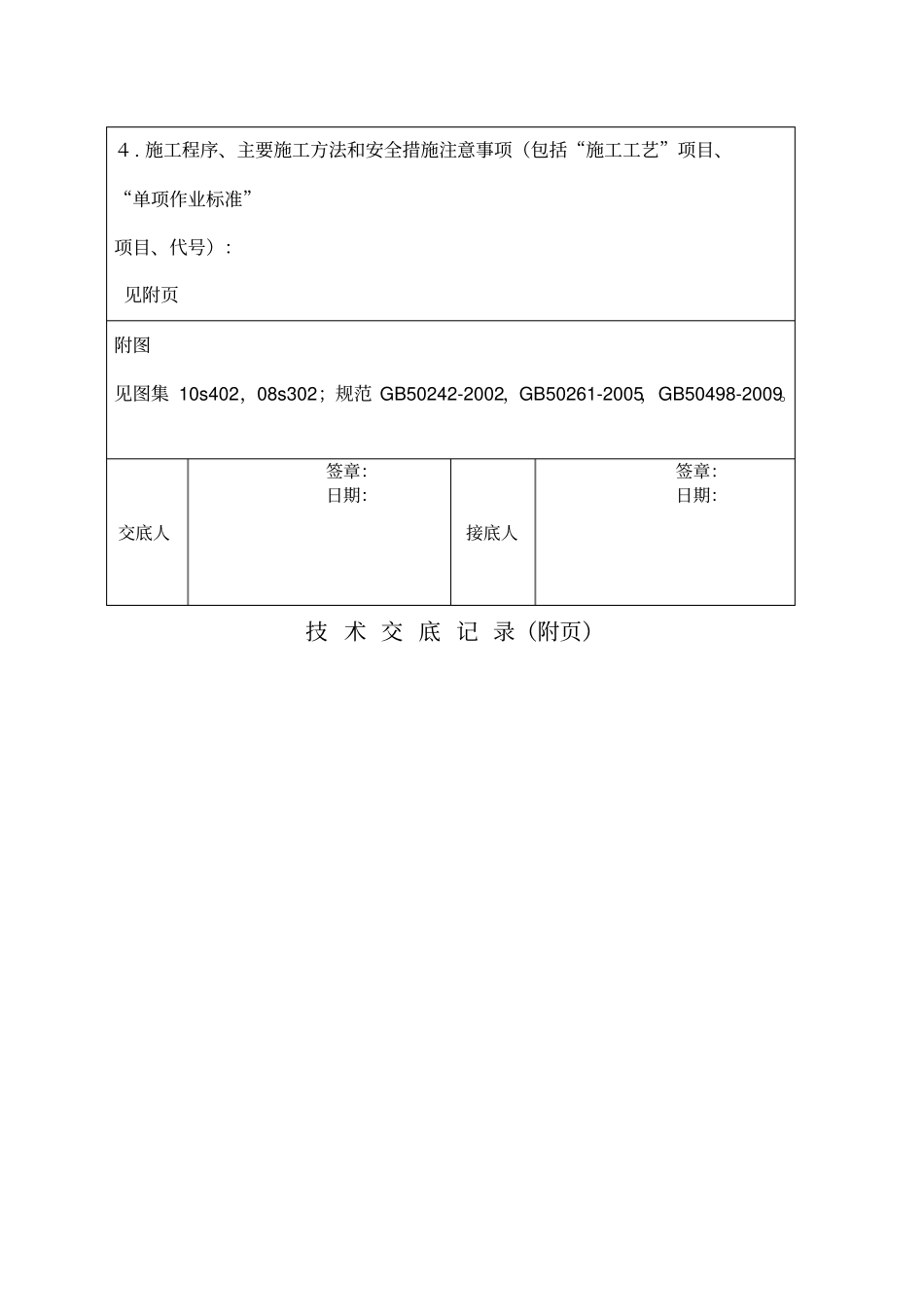

技术交底记录表工程名称新建沈阳南站工程站房部分分部（分项）工程建筑给排水及采暖交底项目内外浸镀锌钢管安装图纸名称消防工程１.工期及主要工作量：①工期：2014.08.30—2016.2.29②工作量：内外径镀锌钢管安装２.主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）：2.1机械设备：电焊机、砂轮锯、电锤、冲击钻、专用扳手、气焊工具、型钢切割机，圆锉、绞刀、卷尺、钢丝刷、油刷、手锤、錾子、线坠，沟槽机，切管机，开孔器等。2.2材料准备管材及管件规格品种应符合设计要求。管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。阀门安装前进行强度和严密性试验，水泵安装平直牢固。2.3作业条件2.4质量要求：见附页３.技术要求和质量标准：见附页４.施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）：见附页附图见图集10s402，08s302；规范GB50242-2002，GB50261-2005，GB50498-2009。交底人签章：日期：接底人签章：日期：技术交底记录（附页）一、交底范围适用于消火栓、喷淋及水炮管道安装二、施工工艺及措施管材采用钢塑复合管，DN≤80mm螺纹连接、DN>80mm沟槽连接。1、工艺流程管道预制--沟槽加工--管道开孔----支吊架安装---管件安装----管道安装----压力试验----设备安装2、安装准备：根据图纸检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。3、施工工艺3.1管道预制顺序进行预制。预制时应根据现场预留的孔洞位置调直和调准管件方向，管道应码放在平坦的场地上，管段下面采用木方垫平、垫实。行，室内温度应在5℃以上。同时，应根据现场放样，对管段进行切割，切割采用切管机。3.2沟槽加工压制管子时要调试油压，一般压制一个沟槽按如下时间控制：规格DN80DN100DN125DN150DN200DN250时间（min）2.52.53345根据管子大小及压制的沟槽深浅调整限位，使压制沟槽深度在规定范围之内;如压制的管子规格变化时，需重新调整限位。压轮需要根据管子规格选用，如下表，装上压轮后要检查上下压轮是否对中，如不对中要进行适当调节。A、用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑B、将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。C、将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。D、缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察上压轮下压轮型号VISG-57-168VISG-219-325VISG-57-89VISG-108-168VISG-219-325被压制管子公称通径DN50-DN150DN200-DN300DN50-DN80DN80-DN150DN200-DN300技术交底记录（附页）钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。F、停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。A、用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。B、切口如果有毛刺，应用板锉或砂轮机打磨光滑C、将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。D、下压手动液压泵使滚轮顶到钢管外壁；E、锁紧手动液压泵回油阀；F、将对应管径塞尺塞入标尺确定滚槽深度；G、踏动滚槽机开关同时下压手动液压泵；H、启动滚槽机转动滚槽到达标尺限位；J、检查密封面是否有损伤，检查槽深；3.2.5沟槽式卡箍管件安装A、安装检查沟槽是否符合标准，去掉管子和密封圈上的毛刺、铁锈、油污等杂质。B、在管子端部和橡胶圈上涂上润滑剂。C、将密封橡胶垫圈套入一根钢管的密封部位。D、将另一根加工好的沟槽的钢管靠拢，将橡胶圈套入管端，使橡胶圈刚好位于两根管子的密封部位。确认管卡已经卡住管子。3.3管道丝接管道套丝不要一次套成，一般DN32以内的套2次，DN40~DN50的套3次，DN＞70的套四次为宜。°～15°，涂塑管应用削刀削成轻内倒角。3.4支吊架安装A、首先根据设计图纸要求定出支、吊架位置。...
