压入式箱式喷砂机使用说明书VIP免费

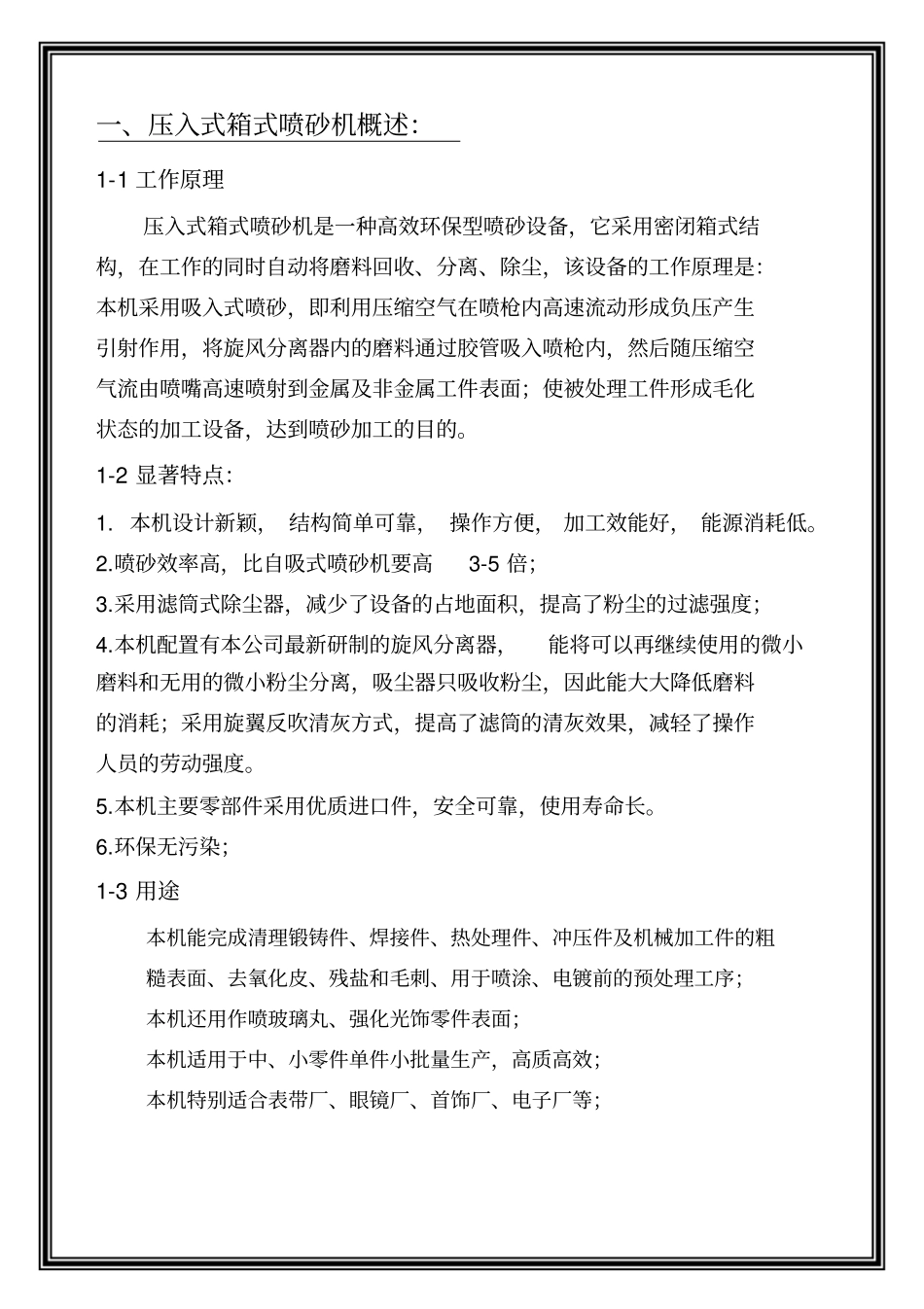

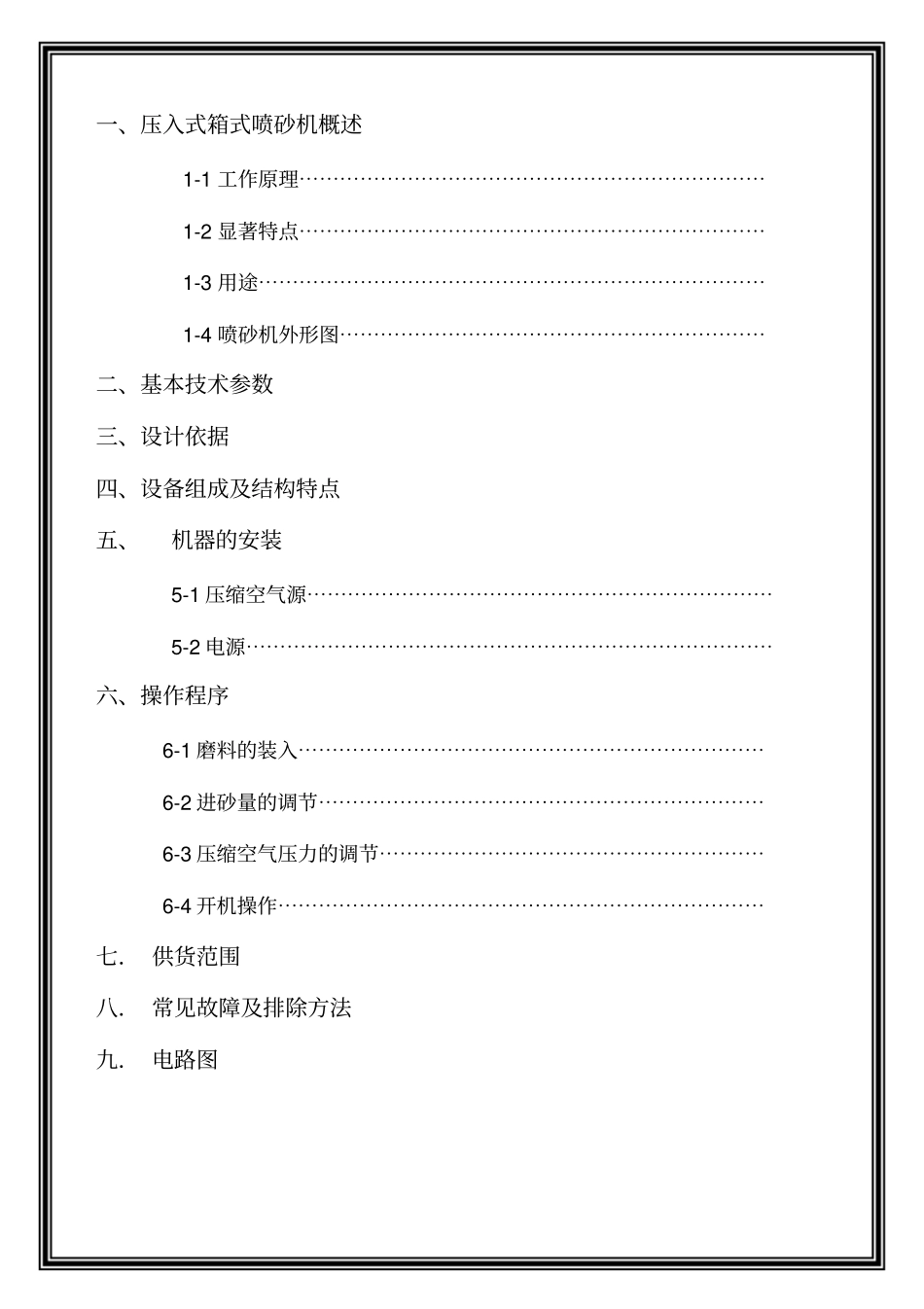

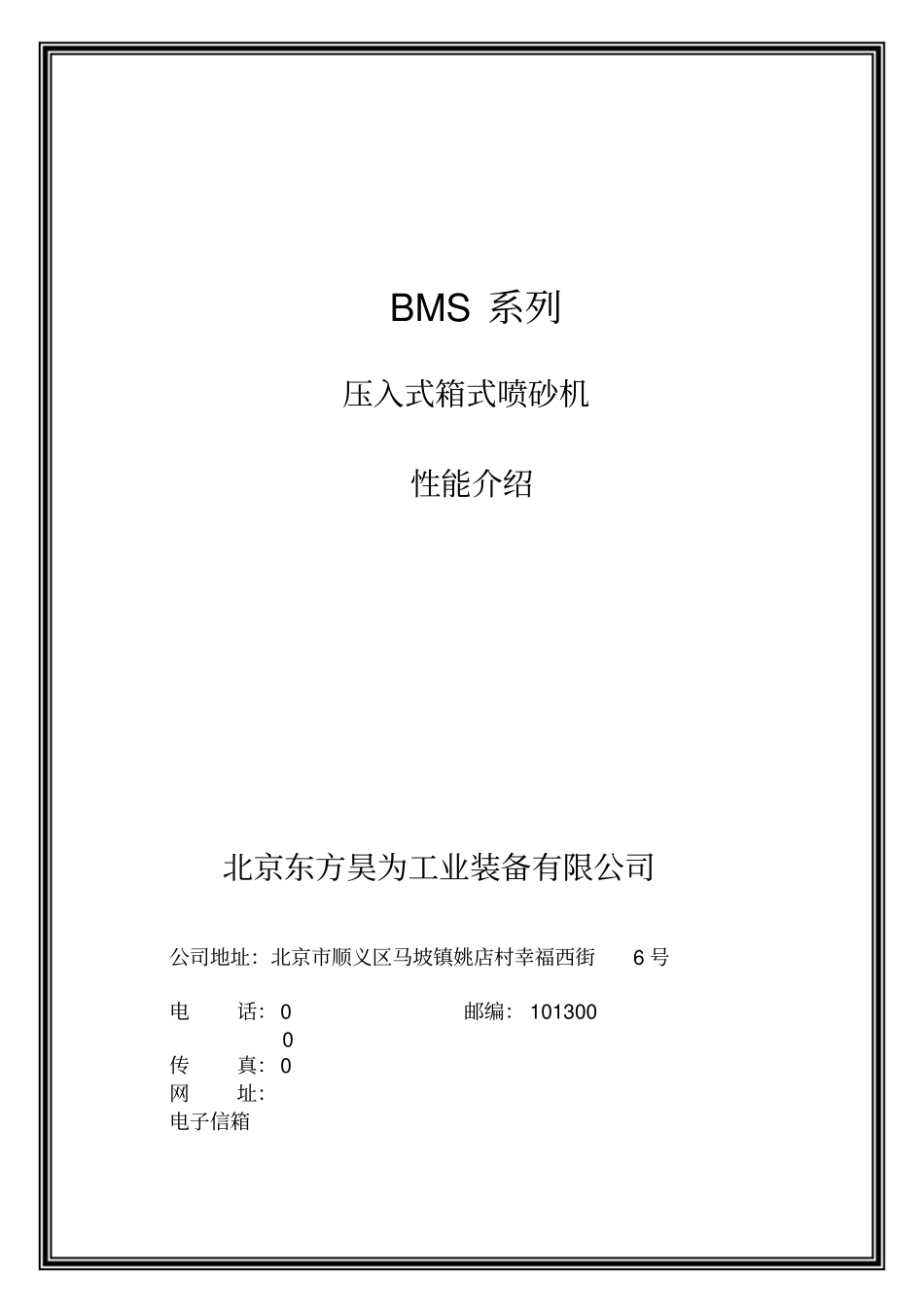

BMS系列压入式箱式喷砂机性能介绍北京东方昊为工业装备有限公司公司地址：北京市顺义区马坡镇姚店村幸福西街6号电话：0邮编：1013000传真：0网址：电子信箱一、压入式箱式喷砂机概述1-1工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1-2显著特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1-3用途⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1-4喷砂机外形图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二、基本技术参数三、设计依据四、设备组成及结构特点五、机器的安装5-1压缩空气源⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5-2电源⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六、操作程序6-1磨料的装入⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6-2进砂量的调节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6-3压缩空气压力的调节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6-4开机操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯七．供货范围八．常见故障及排除方法九．电路图一、压入式箱式喷砂机概述：1-1工作原理压入式箱式喷砂机是一种高效环保型喷砂设备，它采用密闭箱式结构，在工作的同时自动将磨料回收、分离、除尘，该设备的工作原理是：本机采用吸入式喷砂，即利用压缩空气在喷枪内高速流动形成负压产生引射作用，将旋风分离器内的磨料通过胶管吸入喷枪内，然后随压缩空气流由喷嘴高速喷射到金属及非金属工件表面；使被处理工件形成毛化状态的加工设备，达到喷砂加工的目的。1-2显著特点：1.本机设计新颖，结构简单可靠，操作方便，加工效能好，能源消耗低。2.喷砂效率高，比自吸式喷砂机要高3-5倍；3.采用滤筒式除尘器，减少了设备的占地面积，提高了粉尘的过滤强度；4.本机配置有本公司最新研制的旋风分离器，能将可以再继续使用的微小磨料和无用的微小粉尘分离，吸尘器只吸收粉尘，因此能大大降低磨料的消耗；采用旋翼反吹清灰方式，提高了滤筒的清灰效果，减轻了操作人员的劳动强度。5.本机主要零部件采用优质进口件，安全可靠，使用寿命长。6.环保无污染；1-3用途本机能完成清理锻铸件、焊接件、热处理件、冲压件及机械加工件的粗糙表面、去氧化皮、残盐和毛刺、用于喷涂、电镀前的预处理工序；本机还用作喷玻璃丸、强化光饰零件表面；本机适用于中、小零件单件小批量生产，高质高效；本机特别适合表带厂、眼镜厂、首饰厂、电子厂等；二．压入式箱式喷砂机基本技术参数：序号项目参数BMS18181）喷砂箱外形尺寸（㎜）1800*1800*2200左侧开门（材质为碳钢，厚度3mm）2）喷砂机主机一台喷砂罐直径500mm喷砂罐容积0．1m3喷枪数量1把喷嘴直径7-10mm单枪最大清理速度15m2/h3）砂料直径0．1-1mm46-60目首次加入量100kg4）除尘系统处理风量2748-5165m3/h过滤方式滤筒过滤清灰方式高压反吹除尘效率99．9%功率5)旋转工作台手动旋转工作台直径1400mm旋转工作台承载量500KG6)耗气量5-8m3/min排放量＜80mg/m38)噪音85分贝9)照明度≥300Lux三．压入式箱式喷砂机设计依据1)GB150-1998《压力容器安全技术检查规程》2)GB8923-88《涂装前钢材表面腐蚀等级及除锈等级》3)GB7693-87《涂装作业安全规程涂漆前处理工艺通风净化》4)GB89《车间空气粉尘卫生标准》5)GB7692-87《涂装作业安全规章涂漆前处理工艺安全》四、设备组成及结构特点本喷砂系统由1、喷砂箱体；2、砂尘分离器；3、风机；4、除尘器；5、喷砂主机；6、电控系统等六部分组成，主要设备性能特点如下：1)喷砂机主机本喷砂机主机采用我公司生产的OBM-500型高效大容量喷砂机为该系统的喷砂主机，该型喷砂机为保压式工作原理。组合阀是我公司根据美国SCHMIDT公司的技术设备的高性能喷砂系统控制元件，它是喷砂机主机的控制核心元件，该系统质量的好坏直接影响到喷砂系统是否能可靠地进行正常的喷砂作业，采用组合阀的突出特点是：喷砂机的喷砂作业特别稳定可靠，因为在控制喷砂作业中、砂料及粉尘不会进入控制元件内部，对控制元件不会有损坏。砂阀是喷砂机的重要配件，它的主要作用是控制砂料的开启及关闭、无级调整喷砂时砂流量的大小。砂阀质量的好坏直接影响到喷...
