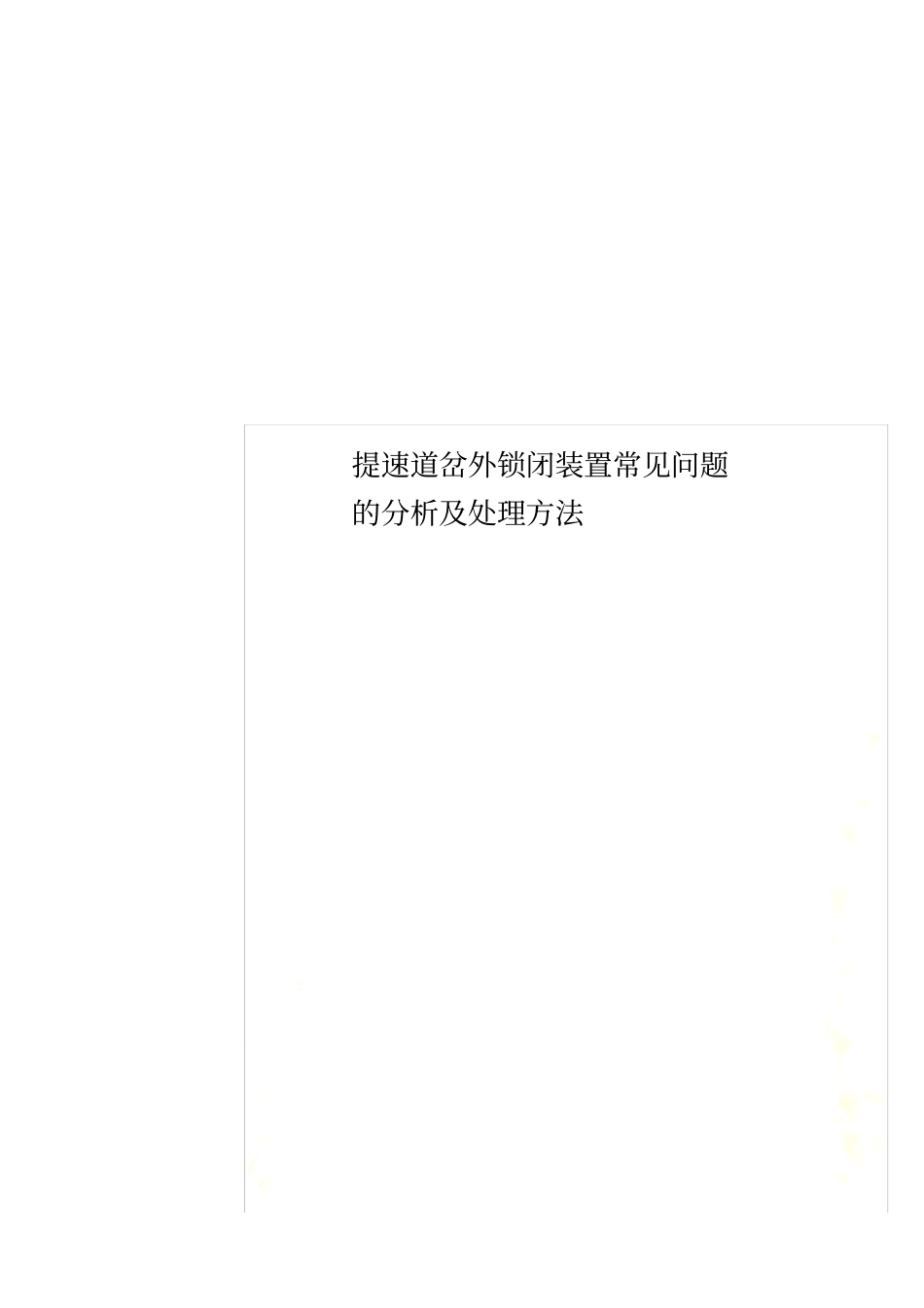

提速道岔外锁闭装置常见问题的分析及处理方法VIP专享VIP免费

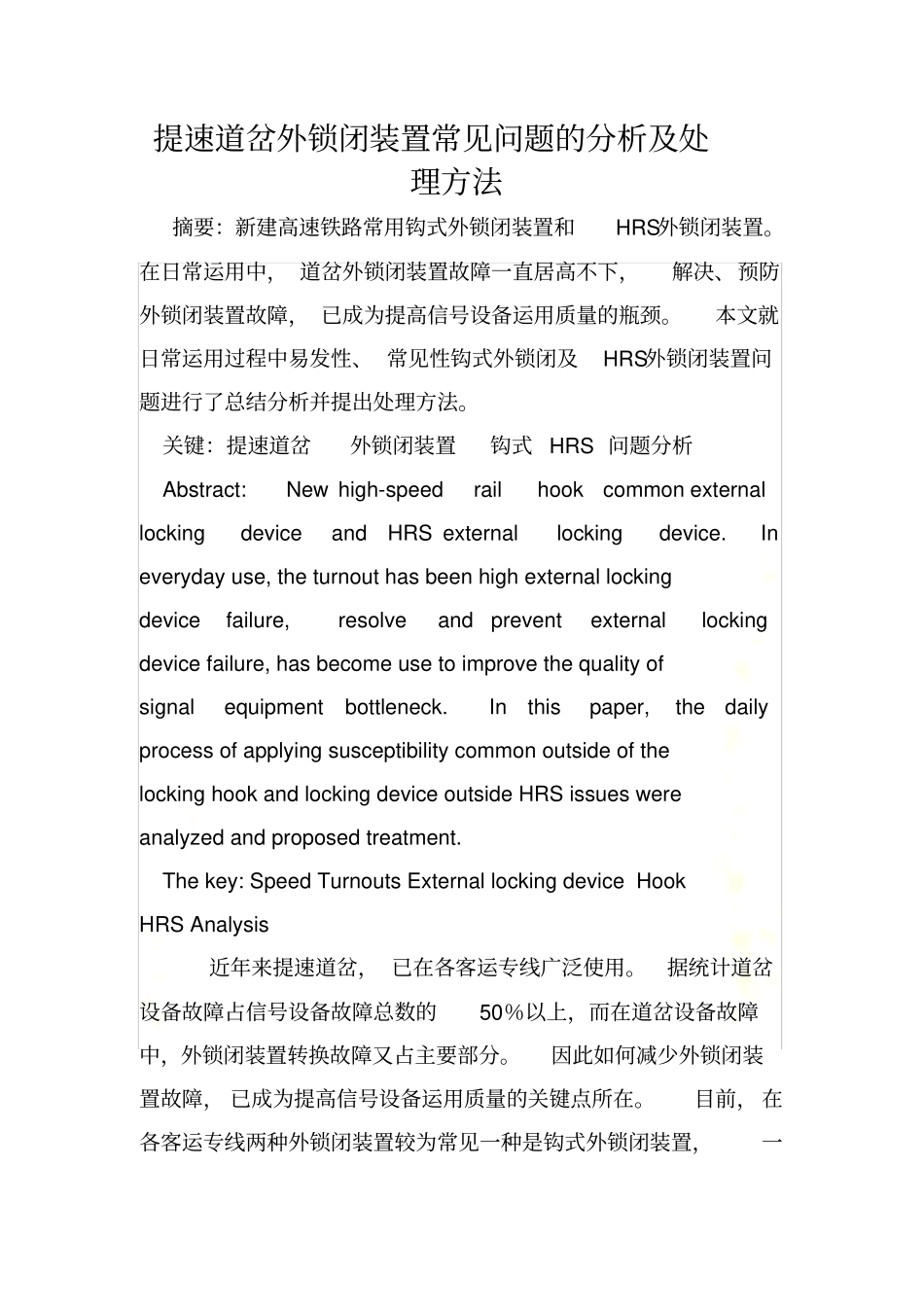

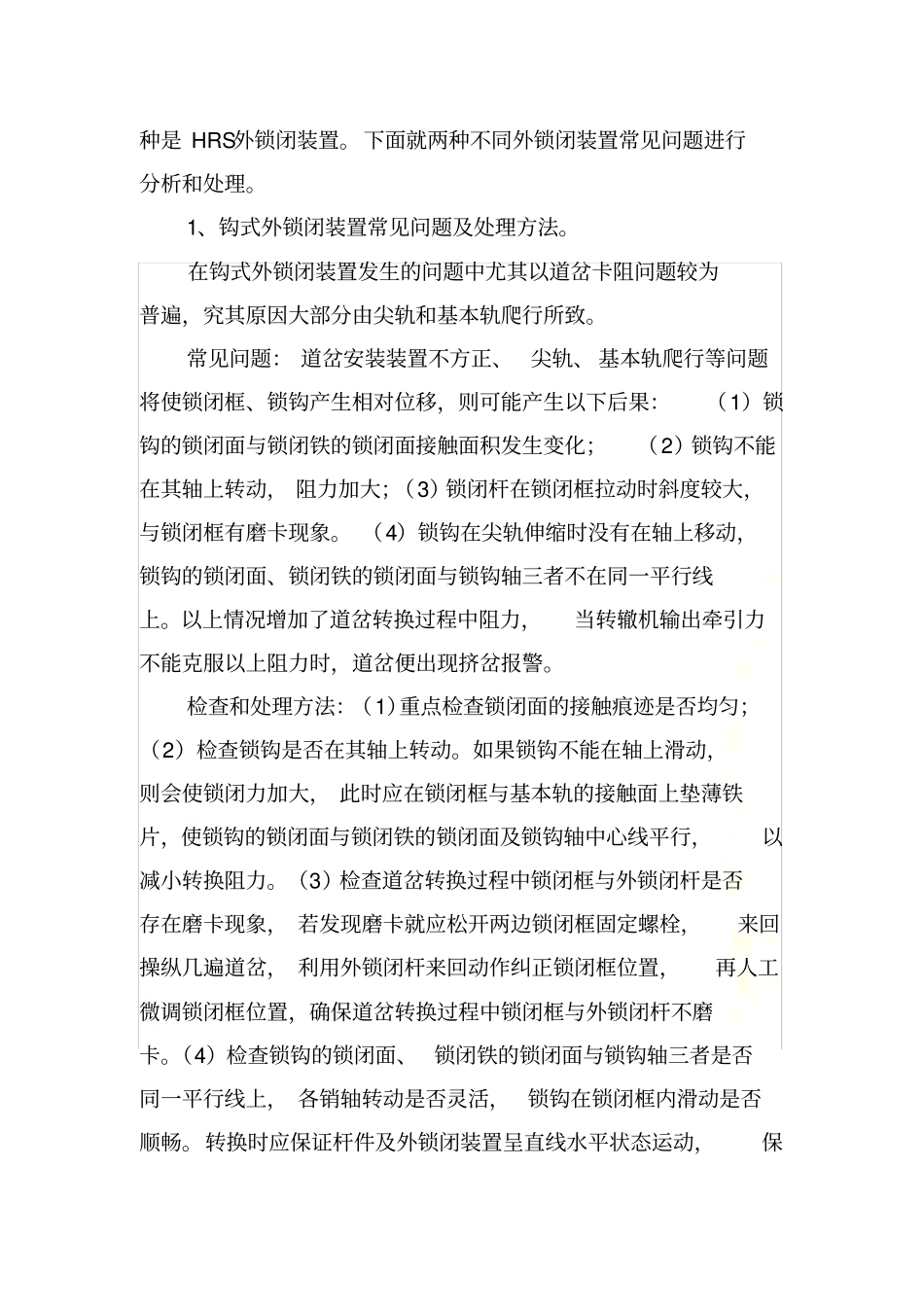

提速道岔外锁闭装置常见问题的分析及处理方法提速道岔外锁闭装置常见问题的分析及处理方法摘要：新建高速铁路常用钩式外锁闭装置和HRS外锁闭装置。在日常运用中，道岔外锁闭装置故障一直居高不下，解决、预防外锁闭装置故障，已成为提高信号设备运用质量的瓶颈。本文就日常运用过程中易发性、常见性钩式外锁闭及HRS外锁闭装置问题进行了总结分析并提出处理方法。关键：提速道岔外锁闭装置钩式HRS问题分析Abstract:Newhigh-speedrailhookcommonexternallockingdeviceandHRSexternallockingdevice.Ineverydayuse,theturnouthasbeenhighexternallockingdevicefailure,resolveandpreventexternallockingdevicefailure,hasbecomeusetoimprovethequalityofsignalequipmentbottleneck.Inthispaper,thedailyprocessofapplyingsusceptibilitycommonoutsideofthelockinghookandlockingdeviceoutsideHRSissueswereanalyzedandproposedtreatment.Thekey:SpeedTurnoutsExternallockingdeviceHookHRSAnalysis近年来提速道岔，已在各客运专线广泛使用。据统计道岔设备故障占信号设备故障总数的50％以上，而在道岔设备故障中，外锁闭装置转换故障又占主要部分。因此如何减少外锁闭装置故障，已成为提高信号设备运用质量的关键点所在。目前，在各客运专线两种外锁闭装置较为常见一种是钩式外锁闭装置，一种是HRS外锁闭装置。下面就两种不同外锁闭装置常见问题进行分析和处理。1、钩式外锁闭装置常见问题及处理方法。在钩式外锁闭装置发生的问题中尤其以道岔卡阻问题较为普遍，究其原因大部分由尖轨和基本轨爬行所致。常见问题：道岔安装装置不方正、尖轨、基本轨爬行等问题将使锁闭框、锁钩产生相对位移，则可能产生以下后果：（1）锁钩的锁闭面与锁闭铁的锁闭面接触面积发生变化；（2）锁钩不能在其轴上转动，阻力加大；（3）锁闭杆在锁闭框拉动时斜度较大，与锁闭框有磨卡现象。（4）锁钩在尖轨伸缩时没有在轴上移动，锁钩的锁闭面、锁闭铁的锁闭面与锁钩轴三者不在同一平行线上。以上情况增加了道岔转换过程中阻力，当转辙机输出牵引力不能克服以上阻力时，道岔便出现挤岔报警。检查和处理方法：（1）重点检查锁闭面的接触痕迹是否均匀；（2）检查锁钩是否在其轴上转动。如果锁钩不能在轴上滑动，则会使锁闭力加大，此时应在锁闭框与基本轨的接触面上垫薄铁片，使锁钩的锁闭面与锁闭铁的锁闭面及锁钩轴中心线平行，以减小转换阻力。（3）检查道岔转换过程中锁闭框与外锁闭杆是否存在磨卡现象，若发现磨卡就应松开两边锁闭框固定螺栓，来回操纵几遍道岔，利用外锁闭杆来回动作纠正锁闭框位置，再人工微调锁闭框位置，确保道岔转换过程中锁闭框与外锁闭杆不磨卡。（4）检查锁钩的锁闭面、锁闭铁的锁闭面与锁钩轴三者是否同一平行线上，各销轴转动是否灵活，锁钩在锁闭框内滑动是否顺畅。转换时应保证杆件及外锁闭装置呈直线水平状态运动，保证每一牵引点两锁闭框中心线与外锁闭杆一致，外锁闭连接杆与转辙机动作杆在同一水平线上。2、HRS外锁闭装置常见问题及处理方法新铁德奥公司生产的HRS外锁闭装置近年来已广泛使用于各客运专线，分为尖轨和可动芯轨辙岔两种。该外锁闭装置是比较成熟的高速铁路道岔外锁闭装置，转换速度快。HRS外锁闭装置道岔一性安装和调整后其维护工作量较小。但由于经验缺乏在日常维护工作常常不能根本、快速地处理问题。常见问题分析如下：（1）尖轨与基本轨密贴无法调整道岔部分牵引密贴强度达不到要求，但其跟部支撑块调整伸出量已达最大位置，已无法继续调整。此时，虽然各牵引点处尖轨与基本轨无明显缝隙，但密贴检查器处顶铁与尖轨有较大缝隙。列车经过时会对尖轨产生较大冲击，尖轨带动密贴检查器表示杆来回伸缩，极易造成断表示故障。图1HRS外锁装置HRS外锁闭装置提供+4、-4、0三种型号跟部支撑块。如果当前的跟部支撑块不能满足锁闭装置调整要求，需要改用较大型号的跟部支撑块（例如+4）来进行更换。反之如果道岔密贴过紧造成道岔解锁困难且道岔已调整至极限，则需要更换较小型号跟部支撑块进行调整。（2）尖轨辊轮失效。与HRS外锁闭装置配套BWG尖轨辊轮经过正确的...
