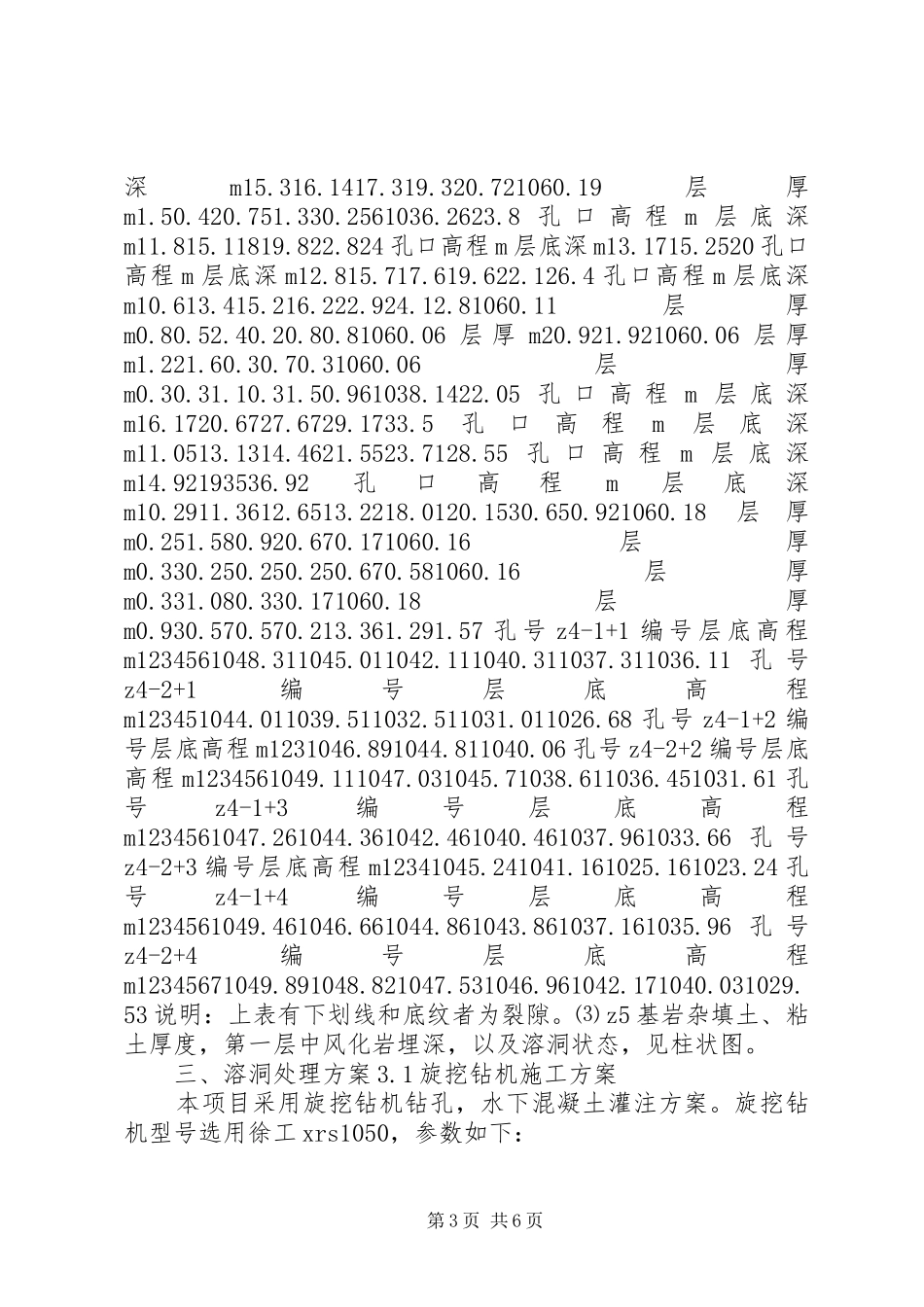

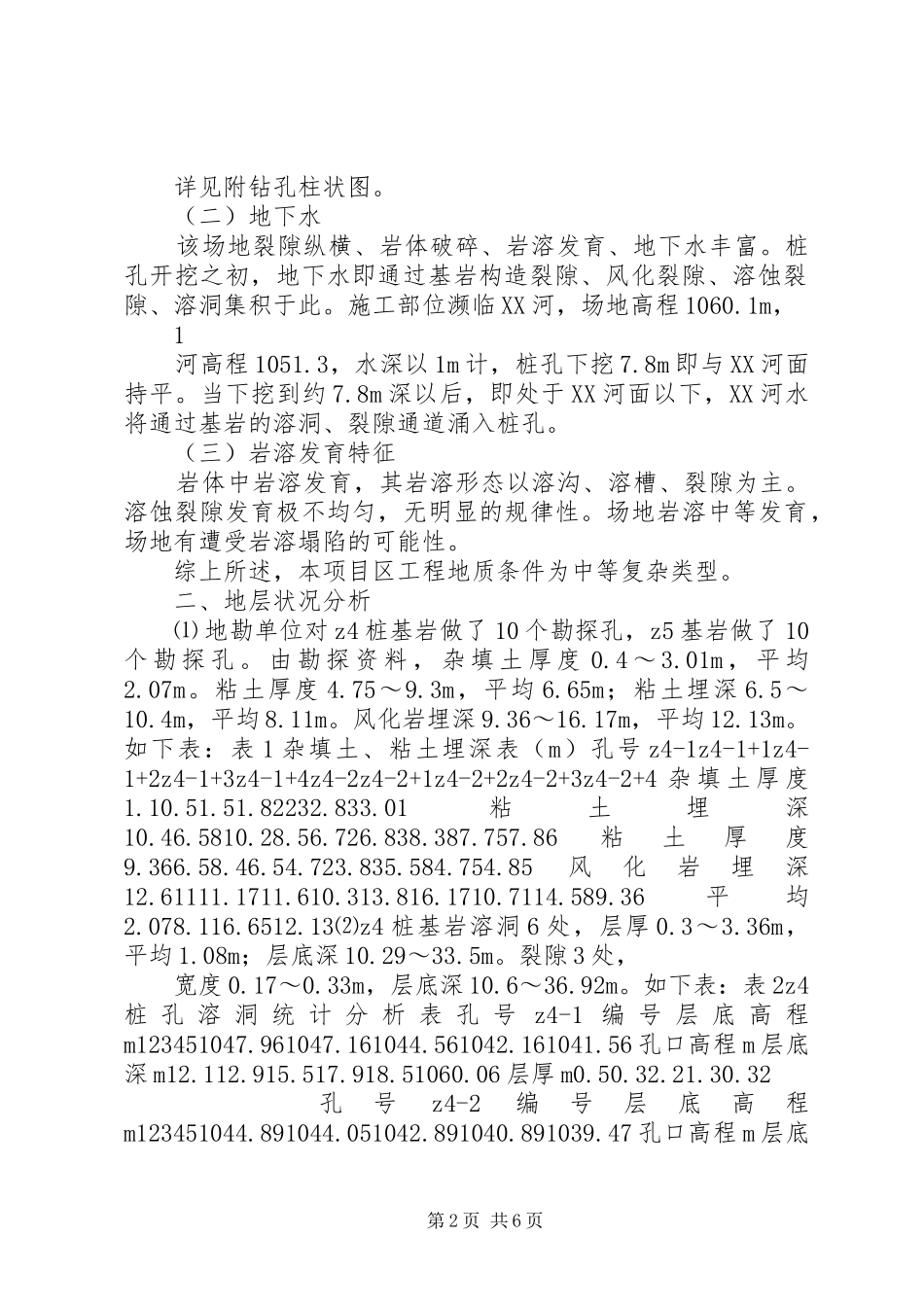

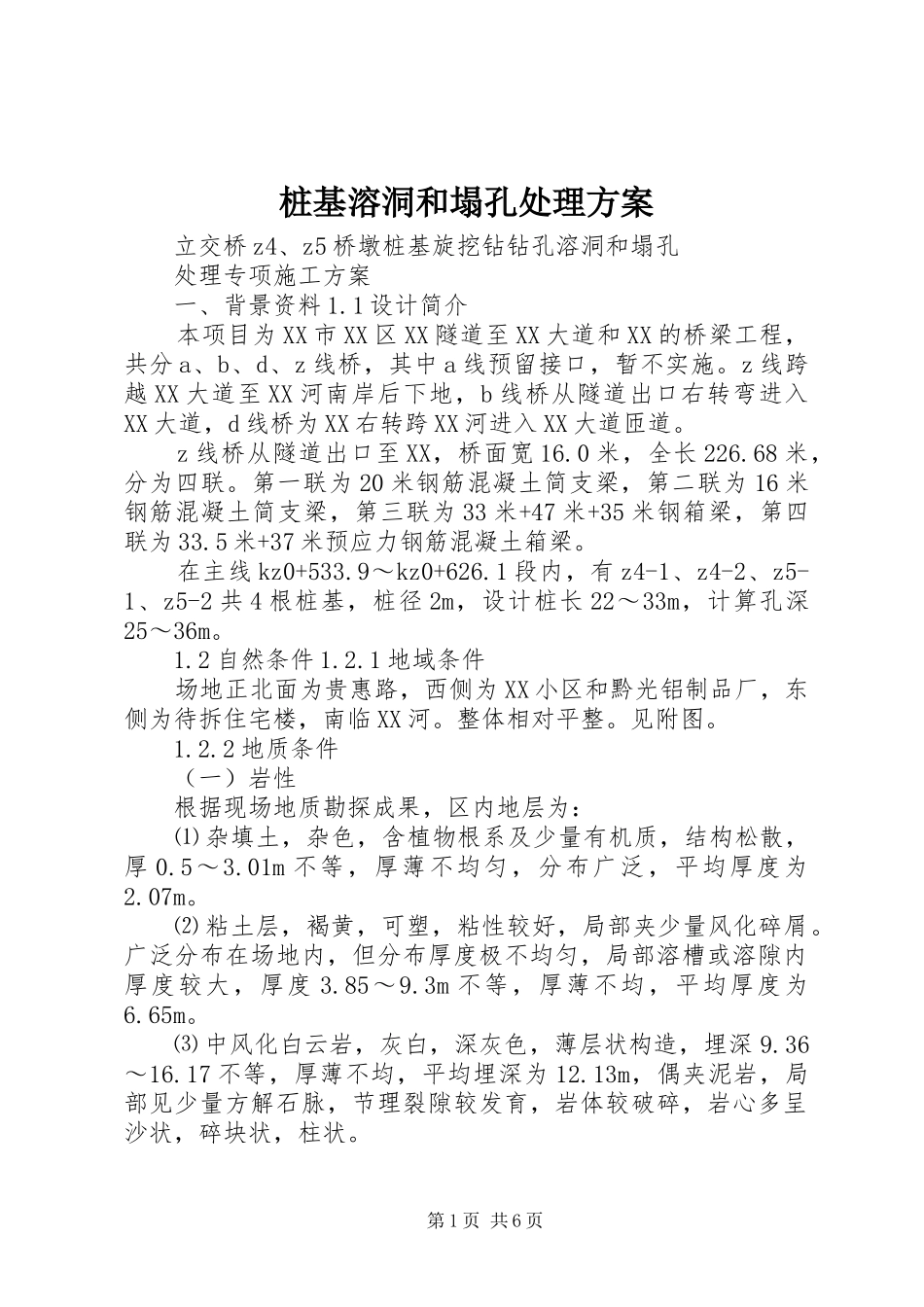

桩基溶洞和塌孔处理方案立交桥z4、z5桥墩桩基旋挖钻钻孔溶洞和塌孔处理专项施工方案一、背景资料1.1设计简介本项目为XX市XX区XX隧道至XX大道和XX的桥梁工程，共分a、b、d、z线桥，其中a线预留接口，暂不实施。z线跨越XX大道至XX河南岸后下地，b线桥从隧道出口右转弯进入XX大道，d线桥为XX右转跨XX河进入XX大道匝道。z线桥从隧道出口至XX，桥面宽16.0米，全长226.68米，分为四联。第一联为20米钢筋混凝土简支梁，第二联为16米钢筋混凝土简支梁，第三联为33米+47米+35米钢箱梁，第四联为33.5米+37米预应力钢筋混凝土箱梁。在主线kz0+533.9～kz0+626.1段内，有z4-1、z4-2、z5-1、z5-2共4根桩基，桩径2m，设计桩长22～33m，计算孔深25～36m。1.2自然条件1.2.1地域条件场地正北面为贵惠路，西侧为XX小区和黔光铝制品厂，东侧为待拆住宅楼，南临XX河。整体相对平整。见附图。1.2.2地质条件（一）岩性根据现场地质勘探成果，区内地层为：⑴杂填土，杂色，含植物根系及少量有机质，结构松散，厚0.5～3.01m不等，厚薄不均匀，分布广泛，平均厚度为2.07m。⑵粘土层，褐黄，可塑，粘性较好，局部夹少量风化碎屑。广泛分布在场地内，但分布厚度极不均匀，局部溶槽或溶隙内厚度较大，厚度3.85～9.3m不等，厚薄不均，平均厚度为6.65m。⑶中风化白云岩，灰白，深灰色，薄层状构造，埋深9.36～16.17不等，厚薄不均，平均埋深为12.13m，偶夹泥岩，局部见少量方解石脉，节理裂隙较发育，岩体较破碎，岩心多呈沙状，碎块状，柱状。第1页共6页详见附钻孔柱状图。（二）地下水该场地裂隙纵横、岩体破碎、岩溶发育、地下水丰富。桩孔开挖之初，地下水即通过基岩构造裂隙、风化裂隙、溶蚀裂隙、溶洞集积于此。施工部位濒临XX河，场地高程1060.1m，1河高程1051.3，水深以1m计，桩孔下挖7.8m即与XX河面持平。当下挖到约7.8m深以后，即处于XX河面以下，XX河水将通过基岩的溶洞、裂隙通道涌入桩孔。（三）岩溶发育特征岩体中岩溶发育，其岩溶形态以溶沟、溶槽、裂隙为主。溶蚀裂隙发育极不均匀，无明显的规律性。场地岩溶中等发育，场地有遭受岩溶塌陷的可能性。综上所述，本项目区工程地质条件为中等复杂类型。二、地层状况分析⑴地勘单位对z4桩基岩做了10个勘探孔，z5基岩做了10个勘探孔。由勘探资料，杂填土厚度0.4～3.01m，平均2.07m。粘土厚度4.75～9.3m，平均6.65m；粘土埋深6.5～10.4m，平均8.11m。风化岩埋深9.36～16.17m，平均12.13m。如下表：表1杂填土、粘土埋深表（m）孔号z4-1z4-1+1z4-1+2z4-1+3z4-1+4z4-2z4-2+1z4-2+2z4-2+3z4-2+4杂填土厚度1.10.51.51.82232.833.01粘土埋深10.46.5810.28.56.726.838.387.757.86粘土厚度9.366.58.46.54.723.835.584.754.85风化岩埋深12.61111.1711.610.313.816.1710.7114.589.36平均2.078.116.6512.13⑵z4桩基岩溶洞6处，层厚0.3～3.36m，平均1.08m；层底深10.29～33.5m。裂隙3处，宽度0.17～0.33m，层底深10.6～36.92m。如下表：表2z4桩孔溶洞统计分析表孔号z4-1编号层底高程m123451047.961047.161044.561042.161041.56孔口高程m层底深m12.112.915.517.918.51060.06层厚m0.50.32.21.30.32孔号z4-2编号层底高程m123451044.891044.051042.891040.891039.47孔口高程m层底第2页共6页深m15.316.1417.319.320.721060.19层厚m1.50.420.751.330.2561036.2623.8孔口高程m层底深m11.815.11819.822.824孔口高程m层底深m13.1715.2520孔口高程m层底深m12.815.717.619.622.126.4孔口高程m层底深m10.613.415.216.222.924.12.81060.11层厚m0.80.52.40.20.80.81060.06层厚m20.921.921060.06层厚m1.221.60.30.70.31060.06层厚m0.30.31.10.31.50.961038.1422.05孔口高程m层底深m16.1720.6727.6729.1733.5孔口高程m层底深m11.0513.1314.4621.5523.7128.55孔口高程m层底深m14.92193536.92孔口高程m层底深m10.2911.3612.6513.2218.0120.1530.650.921060.18层厚m0.251.580.920.670.171060.16层厚m0.330.250.250.250.670.581060.16层厚m0.331.080.330.171060.18层厚m0.930.570.570.213.361.291.57孔号z4-1+1编号层底高程m1234561048.311045.011042.111040.311037.311036.11孔号z4-2+1编...
