安全专项实施方案【木桩专项实施方案】VIP免费

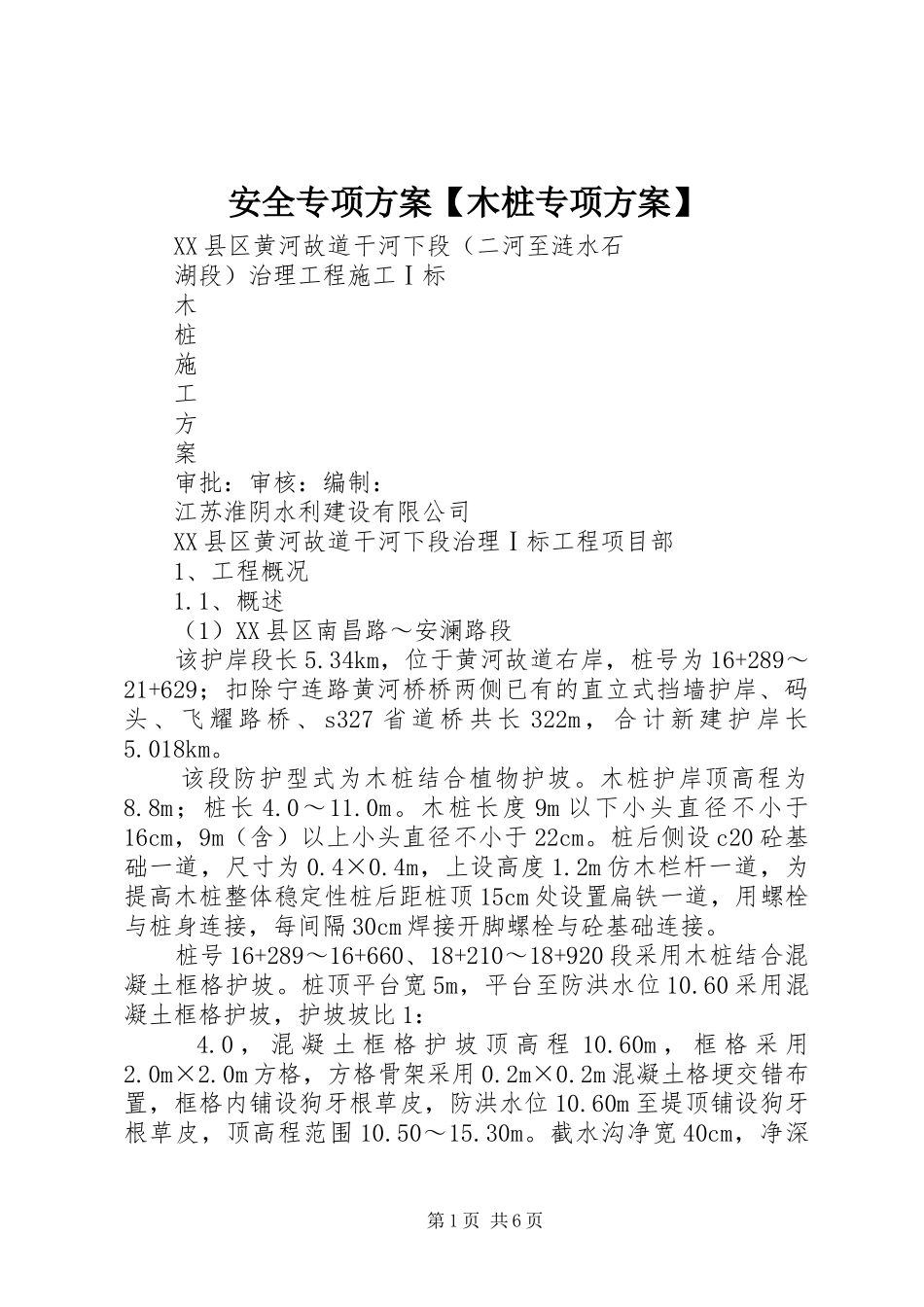

安全专项方案【木桩专项方案】XX县区黄河故道干河下段（二河至涟水石湖段）治理工程施工Ⅰ标木桩施工方案审批：审核：编制：江苏淮阴水利建设有限公司XX县区黄河故道干河下段治理Ⅰ标工程项目部1、工程概况1.1、概述（1）XX县区南昌路～安澜路段该护岸段长5.34km，位于黄河故道右岸，桩号为16+289～21+629；扣除宁连路黄河桥桥两侧已有的直立式挡墙护岸、码头、飞耀路桥、s327省道桥共长322m，合计新建护岸长5.018km。该段防护型式为木桩结合植物护坡。木桩护岸顶高程为8.8m；桩长4.0～11.0m。木桩长度9m以下小头直径不小于16cm，9m（含）以上小头直径不小于22cm。桩后侧设c20砼基础一道，尺寸为0.4×0.4m，上设高度1.2m仿木栏杆一道，为提高木桩整体稳定性桩后距桩顶15cm处设置扁铁一道，用螺栓与桩身连接，每间隔30cm焊接开脚螺栓与砼基础连接。桩号16+289～16+660、18+210～18+920段采用木桩结合混凝土框格护坡。桩顶平台宽5m，平台至防洪水位10.60采用混凝土框格护坡，护坡坡比1：4.0，混凝土框格护坡顶高程10.60m，框格采用2.0m×2.0m方格，方格骨架采用0.2m×0.2m混凝土格埂交错布置，框格内铺设狗牙根草皮，防洪水位10.60m至堤顶铺设狗牙根草皮，顶高程范围10.50～15.30m。截水沟净宽40cm，净深第1页共6页30cm，壁厚12cm，每10m分缝一道，横向截水沟每100m设置一道。桩号20+050～21+629段，采用木桩结合狗牙根草皮护坡进行防护。桩顶平台宽5m，至堤顶铺设狗牙根草皮，顶高程范围8.80～13.80m；护坡顶底各设混凝土截水沟一道。截水沟净宽40cm，净深30cm，壁厚12cm，截水沟每10m分缝一道，横向截水沟每100m设置一道。桩号16+881～18+210、18+920～20+050采用木桩护岸。桩顶平台宽5m，平台后设混凝土截水沟一道。截水沟净宽40cm，净深30cm，壁厚12cm，每10m分缝一道，横向截水沟每100m设置一道。（2）开发区安澜路向东段该护岸段长4.776km，位于黄河故道右岸，桩号21+629～25+500、26+703～27+608，扣除s237省道桥、g2高速桥共长60m，合计新建护岸长4.716km。其中桩号25+500～26+703段位于高尔夫球场内，现状绿化环境较好，且岸坡防护已处理，此段不再列入整治范围。该段防护型式为木桩结合植物护坡。木桩护岸顶高程为8.8m；底高程根据木桩稳定计算确定，桩长4.0～10.0m。木桩长度9m以下小头直径不小于16cm，9m（含）以上小头直径不小于22cm。桩后侧设c20砼基础一道，尺寸为0.4×0.4m，上设高度1.2m仿木栏杆一道，为提高木桩整体稳定性桩后距桩顶15cm处设置扁铁一道，用螺栓与桩身连接，每间隔30cm焊接开脚螺栓与砼基础连接。木桩顶部平台宽3.0m，平台后设截水沟，截水沟净宽40cm，净深30cm，壁厚12cm，每10m分缝一道，横向截水沟每100m设置一道。本施工段主要工作内容为木桩的打设。1.2、主要工程量本次施工木桩的打设，共计约48762根。1.3、周边环境概况周边主要构筑物为紧靠河道边施工，打桩对周边环境的影响一般可以忽略不计，但是根据现场实际情况，主要考虑打桩第2页共6页过程中施工安全及施工不便，在施工过程中应加强对河岸的监控，发现异常情况应停止施工并及时处理。1.4、地基土构成与特征根据钻探孔野外现场编录资料和室内土工试验成果，结合详勘阶段及附近场地的工程地质资料，按地基土的土性特征、埋藏分布条件及其物理力学性质，将场地勘察深度埋深范围内的地基土，根据钻探深度范围内的土层可分为5个工程地质层，详见以下描述：1层：素填土（q4ml）。以砂壤土或粉砂为主。层厚0.6～8.3m。2层：砂壤土或粉砂（q4al）。稍密～中密状。层厚2.2～9.7m。2-1层：壤土（q4al）。可塑状。层厚3.3m。3层。粘土（q4al）。可塑～硬塑状。层厚1.7～3.4m。4层。砂壤土或粉砂，局部为壤土（q4al）。中密～密实状。层厚0.9～4.9m。5层：粘土或壤土。根据其岩性、强度分为两个亚层：5-1层。粘土夹砂壤土（q4al）。粘土流塑～软塑状。砂壤土稍密～中密状。层厚5.0m。5-2层。壤土或粘土（q4al）。可塑～硬塑状。2、施工机械打桩选用振动锤（俗称“机械手“），其具有结构合理、有较大的冲击能力、工作效率高等特点。振动锤在打桩时砂层受震动，力学性能会明显下降，可有效的降低打...
