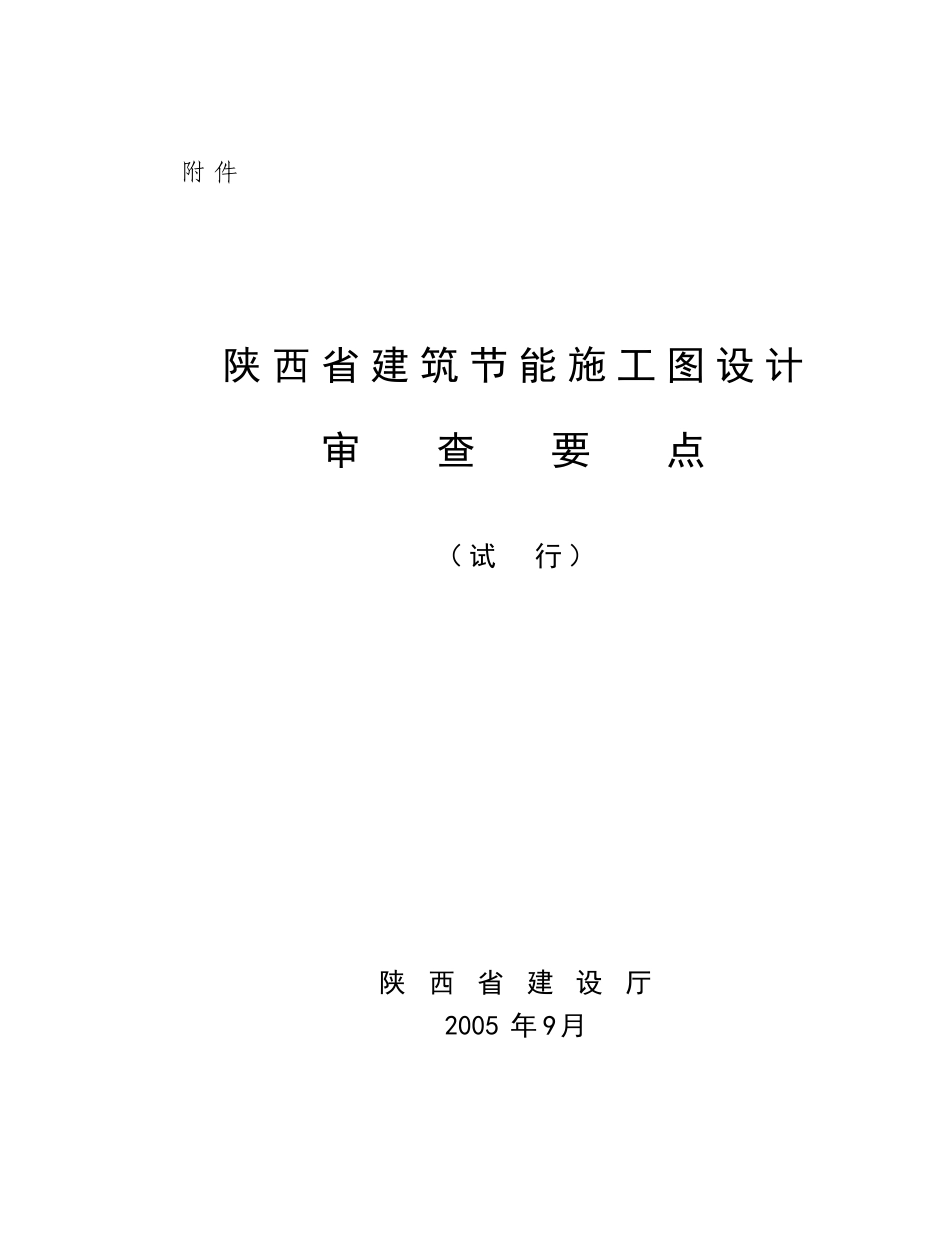

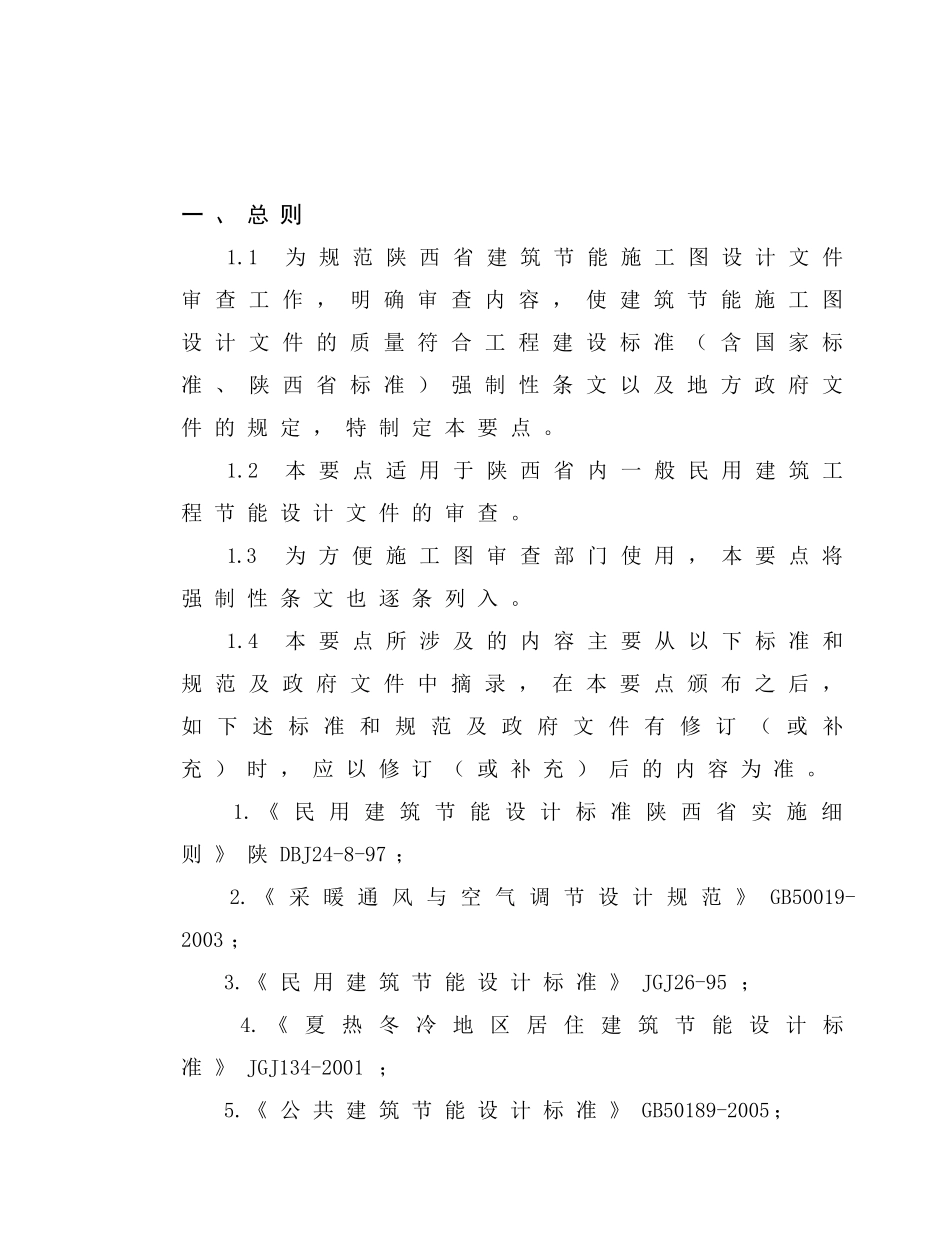

附件陕西省建筑节能施工图设计审查要点（试行）陕西省建设厅2005年9月目录一、总则……………………………………………………二、居住建筑节能设计审查要点……………………………三、公共建筑节能设计审查要点……………………………四、公共建筑电气节能设计审查要点………………………一、总则1.1为规范陕西省建筑节能施工图设计文件审查工作，明确审查内容，使建筑节能施工图设计文件的质量符合工程建设标准（含国家标准、陕西省标准）强制性条文以及地方政府文件的规定，特制定本要点。1.2本要点适用于陕西省内一般民用建筑工程节能设计文件的审查。1.3为方便施工图审查部门使用，本要点将强制性条文也逐条列入。1.4本要点所涉及的内容主要从以下标准和规范及政府文件中摘录，在本要点颁布之后，如下述标准和规范及政府文件有修订（或补充）时，应以修订（或补充）后的内容为准。1.《民用建筑节能设计标准陕西省实施细则》陕DBJ24-8-97；2.《采暖通风与空气调节设计规范》GB50019-2003；3.《民用建筑节能设计标准》JGJ26-95；4.《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001；5.《公共建筑节能设计标准》GB50189-2005；6.《建筑照明设计标准》GB50034-2004；7.《供配电系统设计规范》GB50052-95；8.《陕西省住宅采暖实行分户控制分户计量暂行规定》陕建发[2005]49号1.5本要点所列审查内容是保证工程建筑节能设计质量的基本要求，并不是节能设计的全部内容。设计单位应全面执行工程建设标准、法律、法规和政府文件的规定、无论是否属于审查内容，均应承担设计责任。1.6审查机构和审查人员应根据本要点的规定进行审查，否则应承担失察责任。1.7对于审查中发现的违反强制性条文、法律、法规和政府文件规定的问题必须修改，否则不予通过。二、居住建筑节能设计审查要求序号项目审查内容1说明《民用建筑节能设计标准陕西省实施细则》陕DBJ24-8-97中把陕西省按采暖期室外平均温度的不同划分为四个区域。其中四区的代表城市为汉中，也就是夏热冬冷地区。2001年10月1日，建设部颁布了《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001，因此，四区按照这个标准执行。2建筑物耗热量指标和采暖耗煤量指标《民用建筑节能设计标准陕西省实施细则》陕DBJ24-8-97；3.0.7不同地区采暖住宅建筑的耗热量指标和耗煤量指标，应符合表3.3的规定。表3.3建筑耗热量指标和采暖耗煤量指标地区耗煤量指标（Kg/m2）耗热量指标（W/m2）一区14.821.0二区13.020.7三区9.720.23外墙的传热阻和传热系数限值《民用建筑节能设计标准陕西省实施细则》陕DBJ24-8-97；4.2.3外墙的传热阻R0（m2.K/W）和传热系数K[W/（m2.K）]，应符合表4.2规定的限值。表4.2热墙的传热阻和传热系数限值地区S≤0.30S＞0.30R0（m2.K/W）K[W/（m2·K）]R0（m2.K/W）K[W/（m2·K）]一区1.330.751.670.60二区1.08/0.911.85/1.101.61/1.280.62/0.78三区1.00/0.781.00/1.281.43/1.000.70/1.00注：（1）二、三区给出了二个数值，其中分子为采用单层塑料窗[K=4.7W/（m2.K）]时的数值；分母为采用单框双玻金属窗[K=4.0W/（m2.K）]时的数值。（2）表中给出的限值，均系考虑热桥影响后的平均值。4屋顶的传热阻和传热系数限值《民用建筑节能设计标准陕西省实施细则》陕DBJ24-8-97；4.2.1屋顶的传热阻R0（m2.K/W）和传热系数K[W/（m2.K）]，应符合表4.1规定的限值。表4.1屋顶的传热阻和传热系数限值地区S≤0.30S＞0.30R0（m2.K/W）K[W/（m2·K）]R0（m2.K/W）K[W/（m2·K）]一区1.430.702.000.50二区1.430.702.000.50三区1.250.801.670.605窗户和阳台门《民用建筑节能设计标准陕西省实施细则》陕DBJ24-8-97；4.2.7窗户和阳台门上部透明部分的传热阻R0（m2.K/W）和传热系数K[W/（m2.K）]，不应超过表4.3的限值。当计算出的建筑耗热量指标不大于表3.3的规透明部分的传热阻和传热系数限值及保温性和气密定时，允许提高表4.3的K值。表4.3窗户和阳台门透明部分的传热阻和传热系数限值地区R0（m2.K/W）K[W/（m2.K）]一区0.333.0二区0.21/0.254.7/4.0三区0.21/0.254.7/4.04.2.10设计中应选用保温性和气密性好的窗户（包括阳台门），如彩色涂层镀锌钢板...
