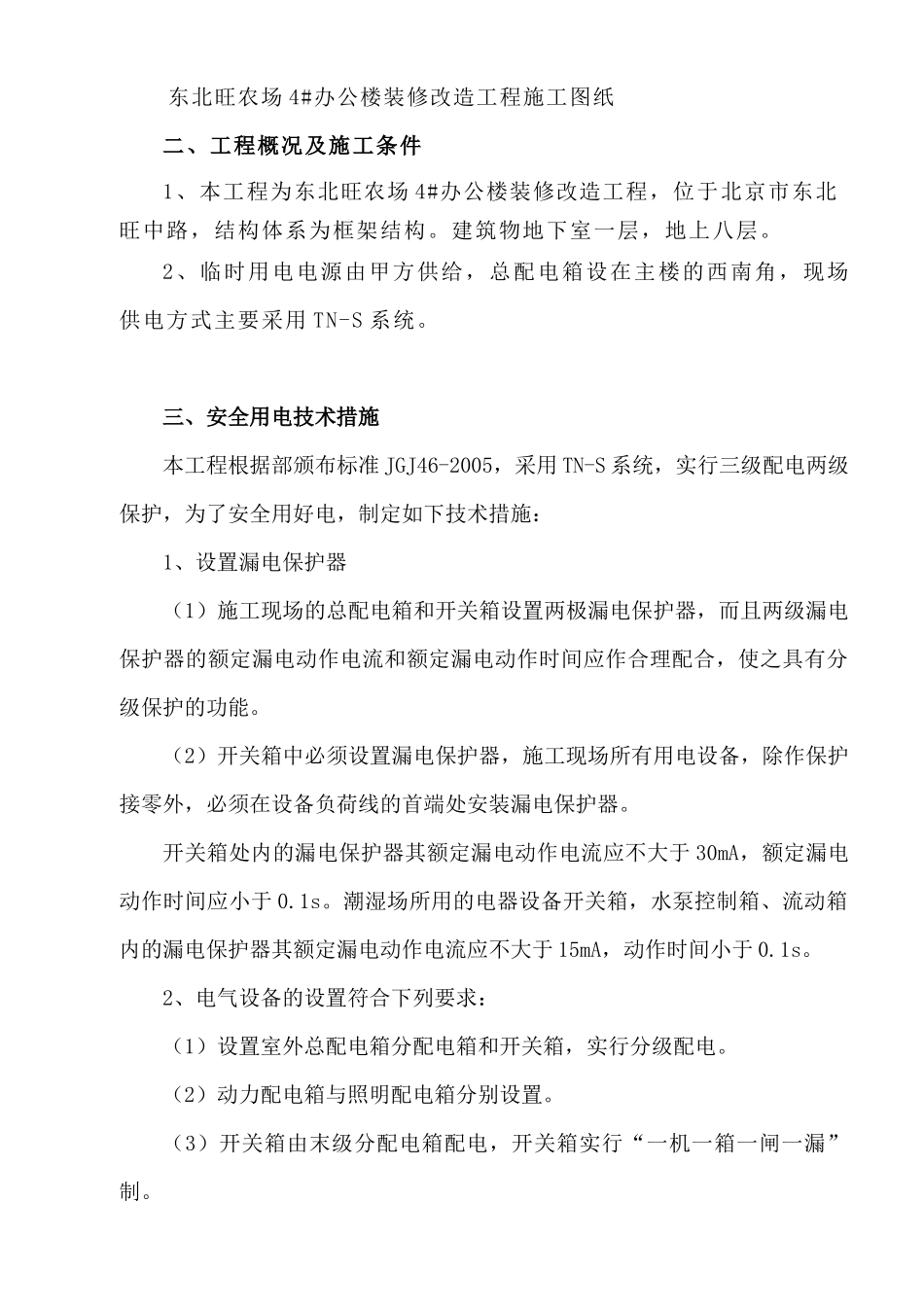

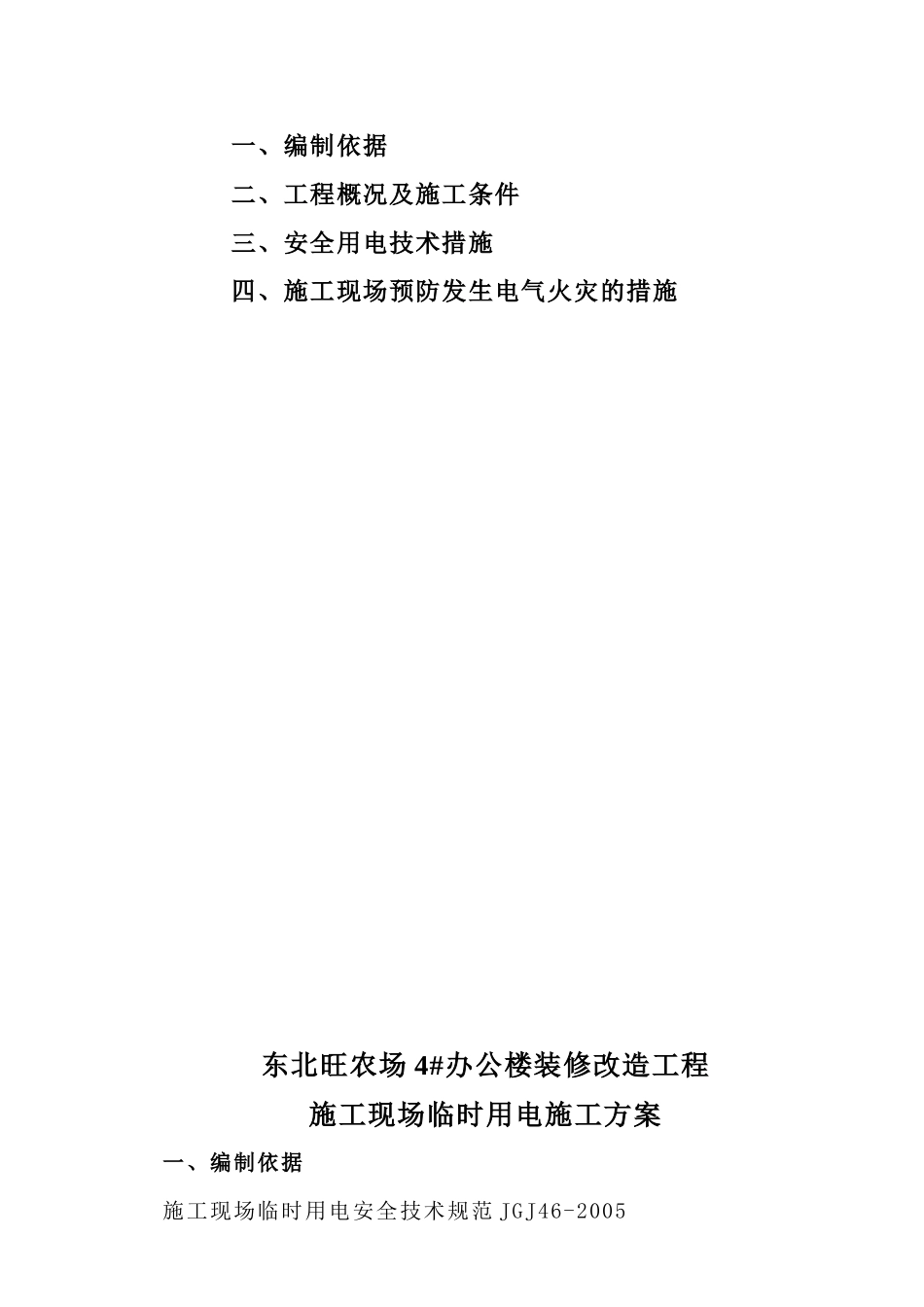

施工现场临时用电施工方案编制人：审核人:批准人：北京金宏达建筑加固工程有限公司2000年4月16日目录一、编制依据二、工程概况及施工条件三、安全用电技术措施四、施工现场预防发生电气火灾的措施东北旺农场4#办公楼装修改造工程施工现场临时用电施工方案一、编制依据施工现场临时用电安全技术规范JGJ46-2005东北旺农场4#办公楼装修改造工程施工图纸二、工程概况及施工条件1、本工程为东北旺农场4#办公楼装修改造工程，位于北京市东北旺中路，结构体系为框架结构。建筑物地下室一层，地上八层。2、临时用电电源由甲方供给，总配电箱设在主楼的西南角，现场供电方式主要采用TN-S系统。三、安全用电技术措施本工程根据部颁布标准JGJ46-2005，采用TN-S系统，实行三级配电两级保护，为了安全用好电，制定如下技术措施：1、设置漏电保护器（1）施工现场的总配电箱和开关箱设置两极漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。开关箱处内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。潮湿场所用的电器设备开关箱，水泵控制箱、流动箱内的漏电保护器其额定漏电动作电流应不大于15mA，动作时间小于0.1s。2、电气设备的设置符合下列要求：（1）设置室外总配电箱分配电箱和开关箱，实行分级配电。（2）动力配电箱与照明配电箱分别设置。（3）开关箱由末级分配电箱配电，开关箱实行“一机一箱一闸一漏”制。（4）总配电箱设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（5）配电箱、开关箱周围不得堆入任何有碍操作、维修的物品，周围应有足够两人同时工作的空间。（6）配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直度距离为1.5m移动式开关箱的下皮与地面的垂直距离0.6m。配电箱、开关箱铁板厚度大于1.5mm。（7）配电箱、开关箱中导线的进线口和出线口设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（8）保护零线不得装设开关或熔断器。（9）保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。（10）手持式电动工具的外壳、手柄、负荷线，插头开关等，必须完好无损，使用前必须作空载检查，运转正常方可使用。（11）在潮湿和易触及带电体场所的照明电源不得大于24伏，在特别潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。使用行灯的电源电压不超过36伏，灯体与手柄应坚固，，灯头无开关，灯泡外部有保护网。3、电气设备的安装（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体坚固在配电箱箱体内，金属板与配电箱作电气连接。（2）配电箱、开关箱内的各种电器按规定的位置坚固在安装板上，不得歪斜和松动。（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线端子板分设。保护零线严禁通过任何开关和熔断器，保护零线做为接替保护的专用线，要单独用一线，不能代作他用，即必须采用目前的五芯电缆，重复接地一定充分利用主体接地。（4）配电箱、开关箱的连接线应采用绝缘导线。（5）各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护接零应经过接线端子板连接。（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上盘后引出及引入的导线留出适当余度，以便检修。（7）剥削处不应过长，导线压头应牢固可靠，多股导线不应盘固在盘板上，应加装压线端子备的开关箱处设置重复接地。接地体采用3根2.5米Φ50镀锌钢管，间距5m,接地线用40×4扁钢，与接地体焊接引上到箱内，与PE线相连接，要求每个重复接地地力阻值小于10Ω。4、施工现场的电缆线路（1）临时电缆线路必须采用埋地引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利...
