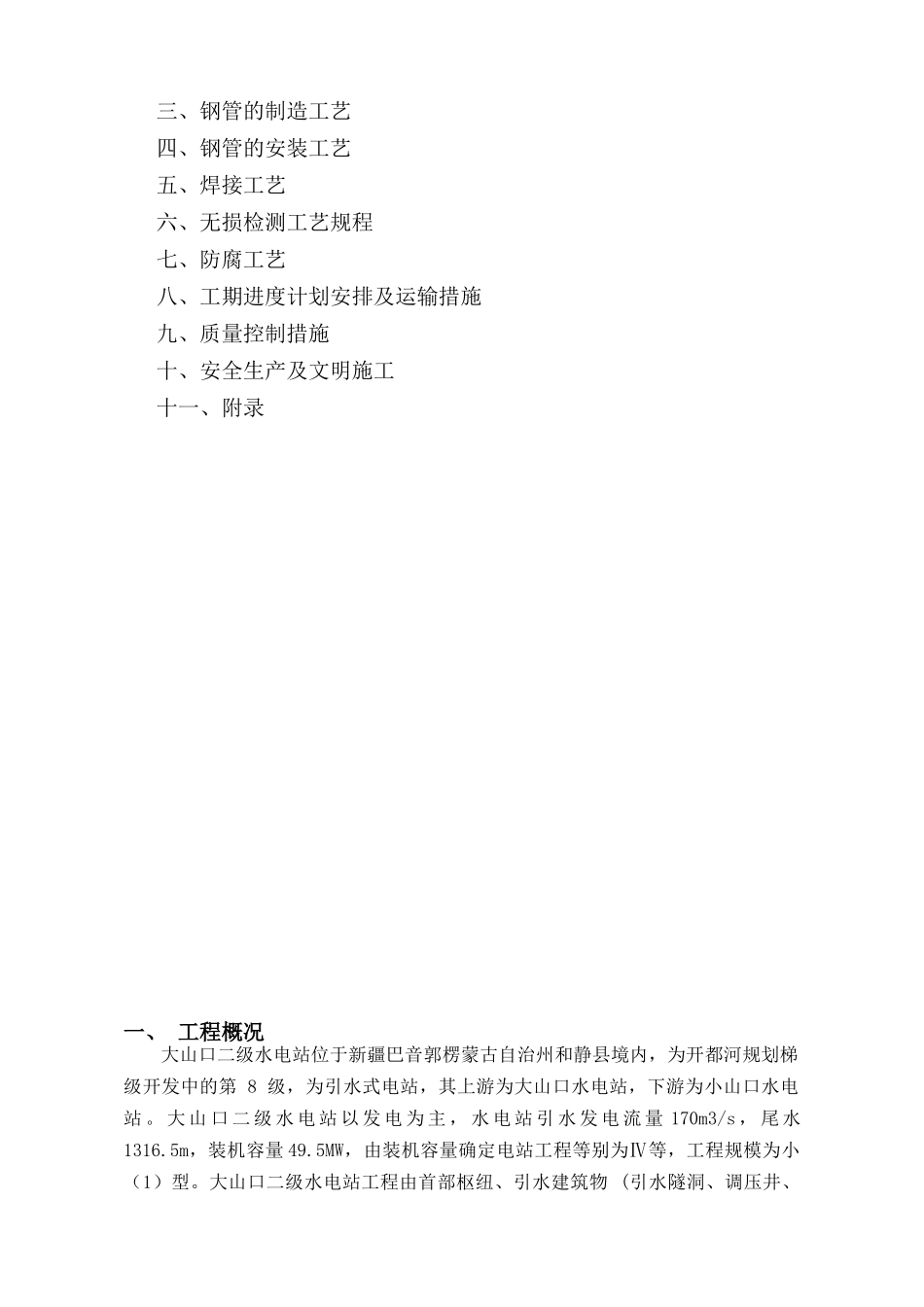

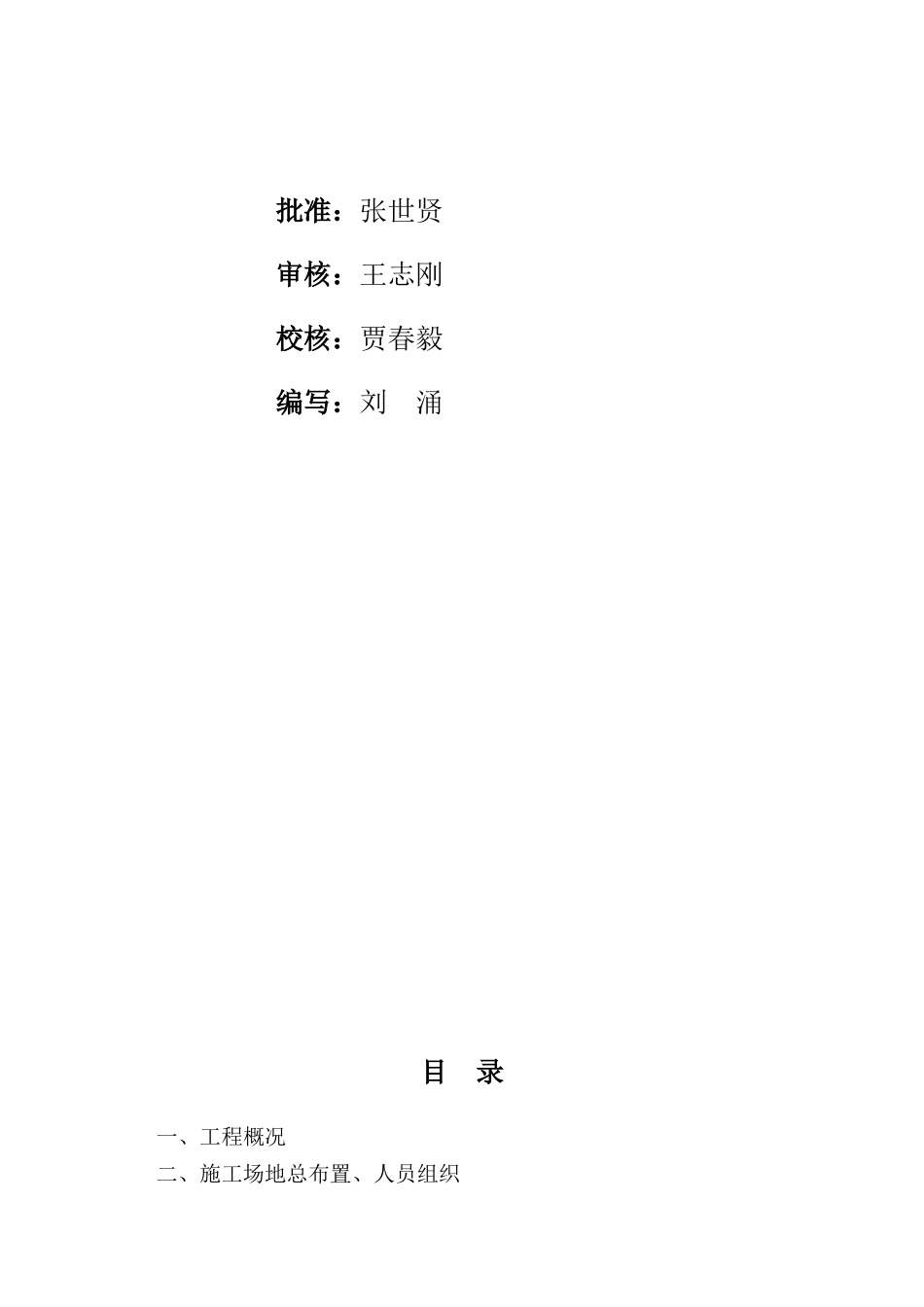

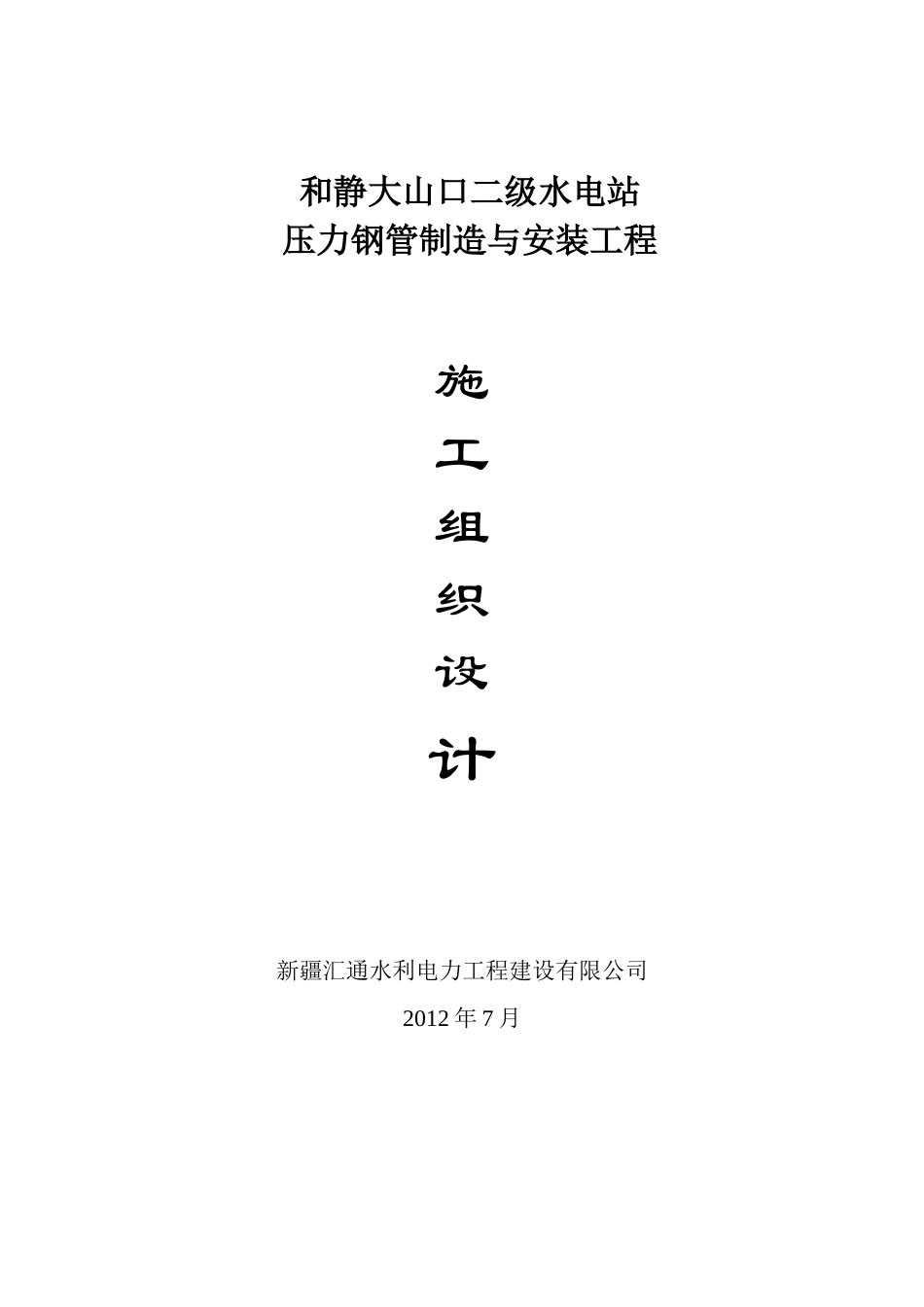

和静大山口二级水电站压力钢管制造与安装工程施工组织设计新疆汇通水利电力工程建设有限公司2012年7月批准：张世贤审核：王志刚校核：贾春毅编写：刘涌目录一、工程概况二、施工场地总布置、人员组织三、钢管的制造工艺四、钢管的安装工艺五、焊接工艺六、无损检测工艺规程七、防腐工艺八、工期进度计划安排及运输措施九、质量控制措施十、安全生产及文明施工十一、附录一、工程概况大山口二级水电站位于新疆巴音郭楞蒙古自治州和静县境内，为开都河规划梯级开发中的第8级，为引水式电站，其上游为大山口水电站，下游为小山口水电站。大山口二级水电站以发电为主，水电站引水发电流量170m3/s，尾水1316.5m，装机容量49.5MW，由装机容量确定电站工程等别为Ⅳ等，工程规模为小（1）型。大山口二级水电站工程由首部枢纽、引水建筑物(引水隧洞、调压井、压力管道等）、防洪建筑物、电站厂房等组成。主要建筑物首部枢纽、引水建筑物（引水隧洞、调压井、压力管道）、防洪建筑物及电站厂房为4级建筑物。次要建筑物交叉建筑物（交通桥、防洪堤）为4级建筑物。临时建筑物为5级。我方承包的合同范围为和静大山口二级水电站工程压力钢管制造与安装工程，包括压力钢管及其部件（以下统称钢管）的制造、运输、保管、安装、涂装、现场试验、质量检查和验收，以及移交前的维护工作。该项目的范围参数如下表：序号项目材质单位工程量备注1主管段Q235C87.482岔管段Q345Ct181.263肋板Q345Ct19.94连接段Q235Ct47.565支管段Q235Ct199.616加劲环Q235Ct41.027加劲环Q345Ct28.44合计t605.278内壁防腐无机富锌+环氧沥青m228309外壁防腐无机改性水泥浆m22850二、施工场地总布置、人员组织2.1生产厂区平面布置图我公司乌鲁木齐市西山厂房及厂区布置，主要完成原材料的采购、安装单元节及钢岔管瓦片的下料与成型、安装单元节的制造任务。钢管加工车间详见：厂房生产布置图厂房生产布置图厂房主要吊装设备为20T桥式行车二台，运输方式为行车运输、台车运输厂区施工平面图厂区施工的主要吊装设备为一台30T门机。运输方式为台车运输和起吊运输。2.2工地施工现场的制造场与生活区依据施工现场条件确定，选定地势平坦及一定面积的生活及制造厂区（规划施工场地用50米*150米），要求道路便于运输。详图见附录一、工地制造场及生活区布置图。2.3主要施工、检测设备2.3.1主要设备见表见附录二、投入合同的主要施工设备表2.3.2主要检测仪器见附录三、投入合同的主要施工设备表2.3.4施工人员组织及主要施工人员表本项目工程施工采用项目管理方式，设置和静大山口二级水电站工程金结项目部，项目部下设各业务管理部门及制造施工队和安装施工队。制造施工队在乌鲁木齐西山厂房完成压力钢管安装单元节的制造及钢岔管万片的压制成型，在施工现场完成钢岔管大节组对及钢管安装节的安装、钢岔管的安装及伸缩节的安装。钢管及钢岔管制造下设下料班组、瓦片压头及瓦片卷制班组、吊装运输班组、制造单元节拼装班组、加劲环组装班组、安装单元节组装班组、焊接班组、涂料涂装班组。钢管及钢岔管安装队下设钢管吊装班组、钢管组对班组、焊接班组。机构组织如下：机构组织如下主要施工人员见《施工、管理人员表》。施工、管理人员配置表序号岗位名称人数负责人职责1项目经理1贾春毅负责管道生产施工的整体组织、管理，对工程质量、工程进度负责，具有相应的人事、财务管理权。2项目总工1王志刚受项目经理直接领导，主要具体负责管道生产的施工管理，对施工全过程的各个环节进行协调、配置。3焊接工程师1张辉受项目副经理领导，负责管道生产的技术工艺、质量检验整体工作，审核、协调、解决技术、质检、施工中的重要问题。4技术人员2刘涌受主任工程工程师领导，具体负责设计图纸、技术文件的审核和技术工艺文件的编制、执行，解决施工过程中技术工艺问题。5质检人员2冯茂振受主任工程师领导，具体负责质控体系、质检工艺的编制，各个成品、工序的质量检验和质检资料的填制、整理、保管，具有质量否决权，并设负责人一人。6经营核算1洛潮受项目副经理直接领导，具体负责管道生产的经营核算工作。7财务核算1崔慧霞受项目副经理直接领导...
