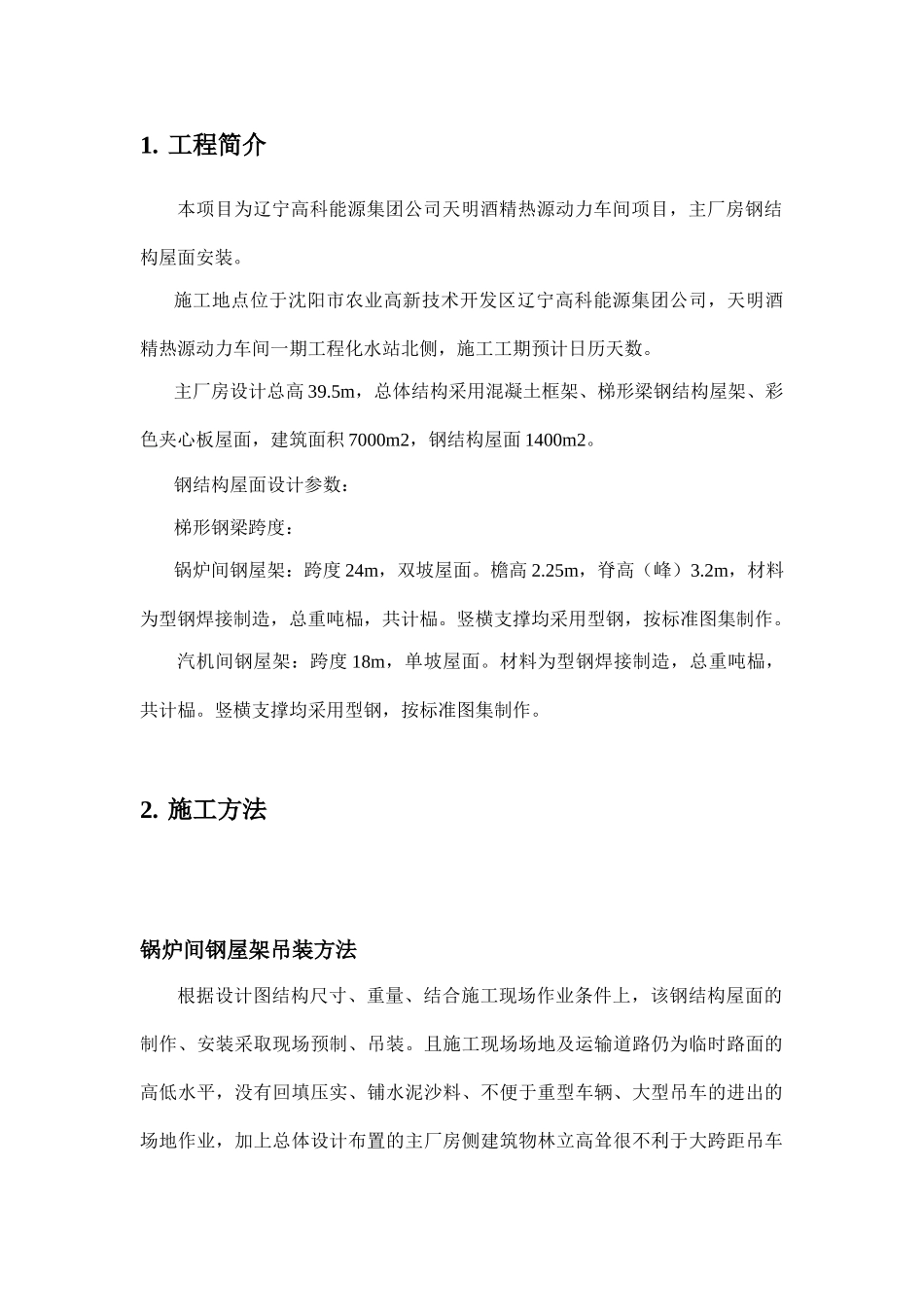

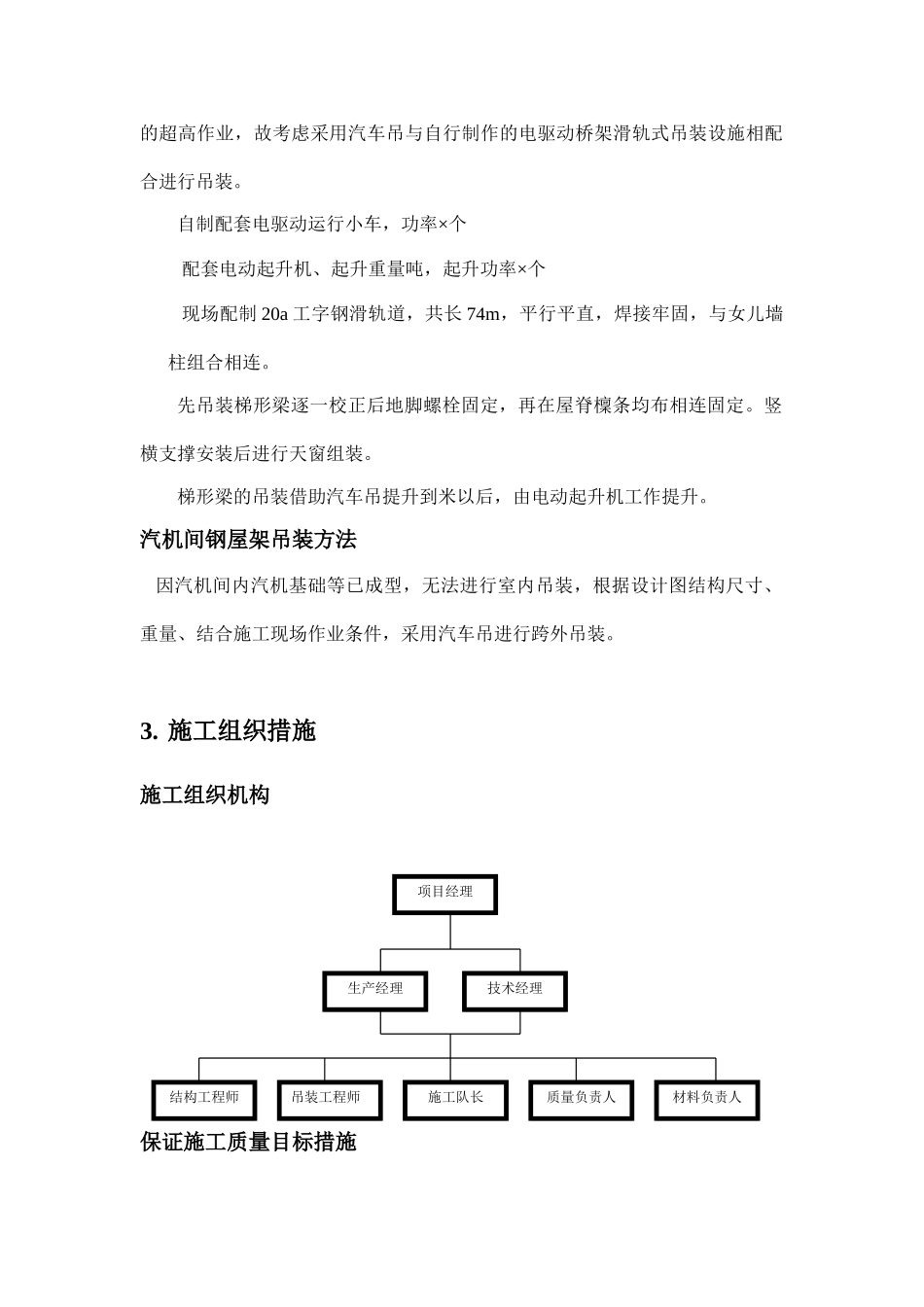

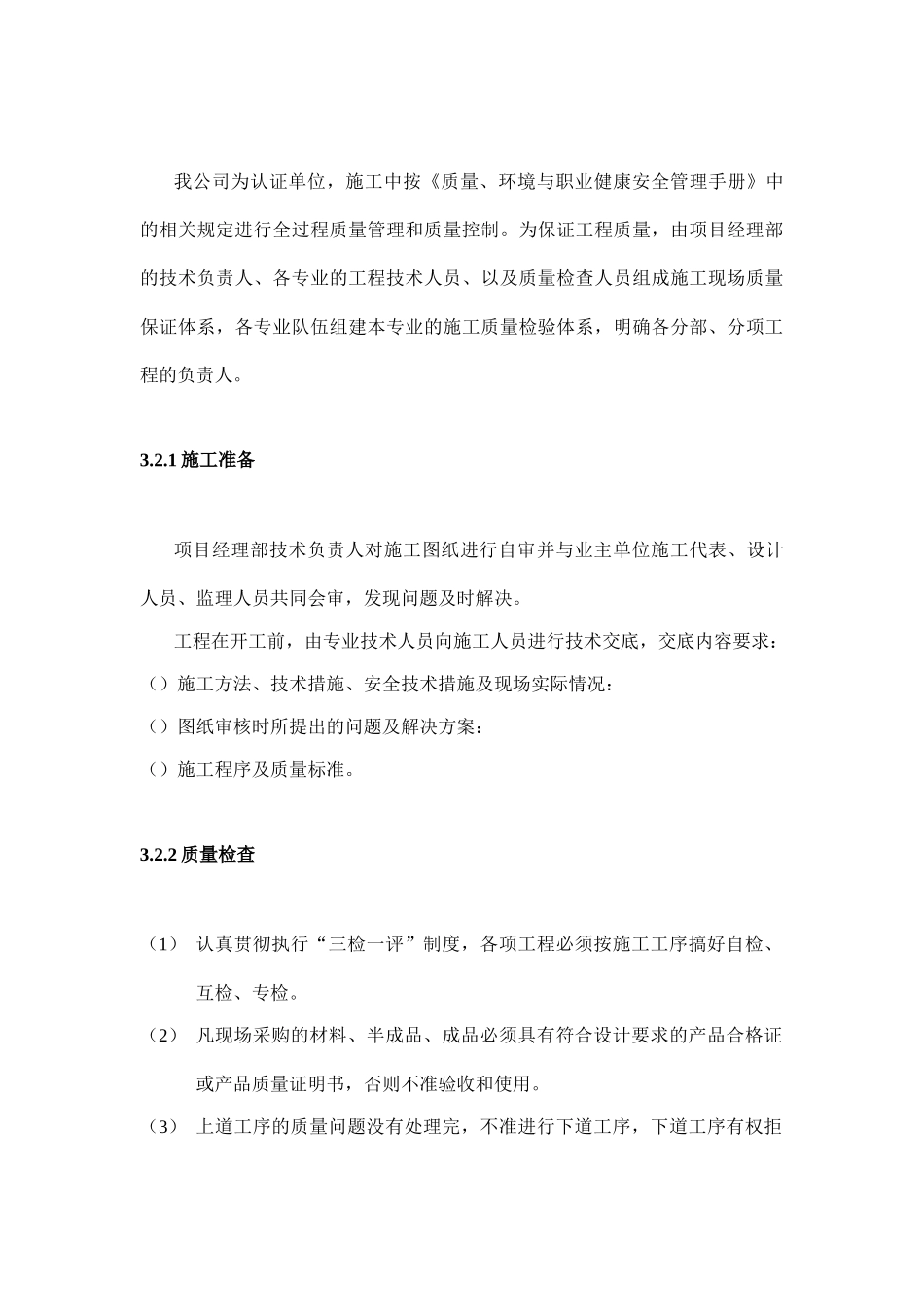

1.工程简介本项目为辽宁高科能源集团公司天明酒精热源动力车间项目，主厂房钢结构屋面安装。施工地点位于沈阳市农业高新技术开发区辽宁高科能源集团公司，天明酒精热源动力车间一期工程化水站北侧，施工工期预计日历天数。主厂房设计总高39.5m，总体结构采用混凝土框架、梯形梁钢结构屋架、彩色夹心板屋面，建筑面积7000m2，钢结构屋面1400m2。钢结构屋面设计参数：梯形钢梁跨度：锅炉间钢屋架：跨度24m，双坡屋面。檐高2.25m，脊高（峰）3.2m，材料为型钢焊接制造，总重吨榀，共计榀。竖横支撑均采用型钢，按标准图集制作。汽机间钢屋架：跨度18m，单坡屋面。材料为型钢焊接制造，总重吨榀，共计榀。竖横支撑均采用型钢，按标准图集制作。2.施工方法锅炉间钢屋架吊装方法根据设计图结构尺寸、重量、结合施工现场作业条件上，该钢结构屋面的制作、安装采取现场预制、吊装。且施工现场场地及运输道路仍为临时路面的高低水平，没有回填压实、铺水泥沙料、不便于重型车辆、大型吊车的进出的场地作业，加上总体设计布置的主厂房侧建筑物林立高耸很不利于大跨距吊车的超高作业，故考虑采用汽车吊与自行制作的电驱动桥架滑轨式吊装设施相配合进行吊装。自制配套电驱动运行小车，功率×个配套电动起升机、起升重量吨，起升功率×个现场配制20a工字钢滑轨道，共长74m，平行平直，焊接牢固，与女儿墙柱组合相连。先吊装梯形梁逐一校正后地脚螺栓固定，再在屋脊檁条均布相连固定。竖横支撑安装后进行天窗组装。梯形梁的吊装借助汽车吊提升到米以后，由电动起升机工作提升。汽机间钢屋架吊装方法因汽机间内汽机基础等已成型，无法进行室内吊装，根据设计图结构尺寸、重量、结合施工现场作业条件，采用汽车吊进行跨外吊装。3.施工组织措施施工组织机构保证施工质量目标措施项目经理生产经理技术经理结构工程师吊装工程师施工队长质量负责人材料负责人我公司为认证单位，施工中按《质量、环境与职业健康安全管理手册》中的相关规定进行全过程质量管理和质量控制。为保证工程质量，由项目经理部的技术负责人、各专业的工程技术人员、以及质量检查人员组成施工现场质量保证体系，各专业队伍组建本专业的施工质量检验体系，明确各分部、分项工程的负责人。3.2.1施工准备项目经理部技术负责人对施工图纸进行自审并与业主单位施工代表、设计人员、监理人员共同会审，发现问题及时解决。工程在开工前，由专业技术人员向施工人员进行技术交底，交底内容要求：（）施工方法、技术措施、安全技术措施及现场实际情况：（）图纸审核时所提出的问题及解决方案：（）施工程序及质量标准。3.2.2质量检查（1）认真贯彻执行“三检一评”制度，各项工程必须按施工工序搞好自检、互检、专检。（2）凡现场采购的材料、半成品、成品必须具有符合设计要求的产品合格证或产品质量证明书，否则不准验收和使用。（3）上道工序的质量问题没有处理完，不准进行下道工序，下道工序有权拒绝施工。（4）专职质量检查人员在自己分担的工程现场巡回检查，根据工程进度、检验项目和标准要求逐项检查工程质量，认真填写质量检查记录，发现问题及时纠正；对于不合格项目下达返工、返修通知单；对于违反规程和不按规程施工的班组和个人，有权停止其施工。施工协调施工过程中，业主单位代表、设计人员、监理人员对工程质量、施工进度等方面提出意见和要求时，应立即组织有关人员制定处理措施，安排人员解决，直到满意为止。3.2.4施工资料认真贯彻工程施工与资料同步进行的原则，及时收集、整理有关工程施工的资料，使交工资料具有真实性、完整性、系统性。3.2.5施工及验收标准（1）《建筑工程施工质量验收统一标准》。（2）《钢结构工程施工质量验收规范》保证施工进度目标措施（1）按进度计划及时调整施工人力资源；（2）按工程施工程序配备施工机械、施工工具；（3）按材料采购计划要求的时间及时采购施工材料。4.吊装技术措施施工程序钢屋架摆放场地准备→钢层架移位→钢层架验收→吊车支腿场地准备→螺栓尺寸较核、放样→吊车进场→吊装。施工条件（1）技术文件齐全。（2）地脚螺栓验收合格，并办理交接记录。（3）临时运输道路、...
