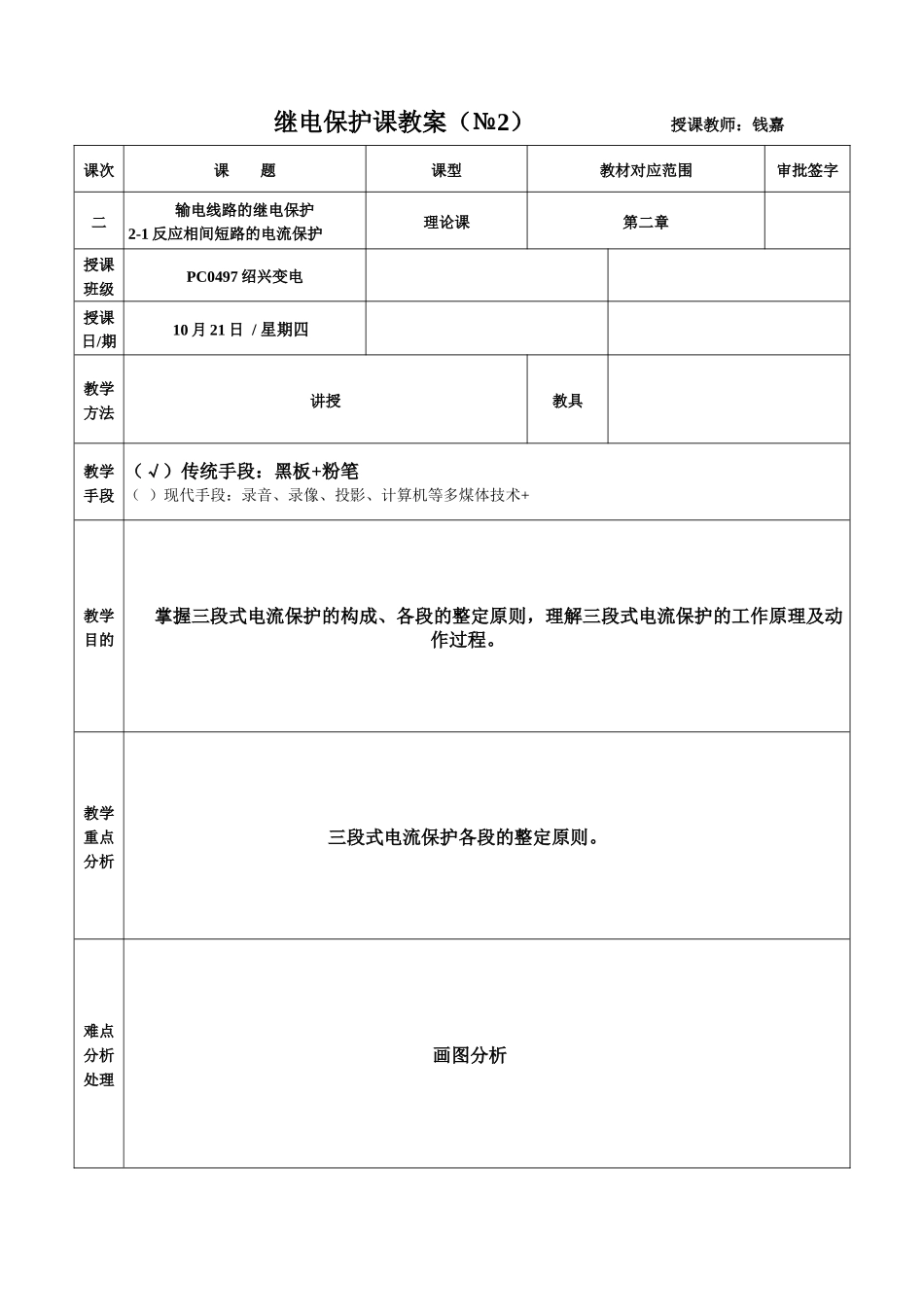

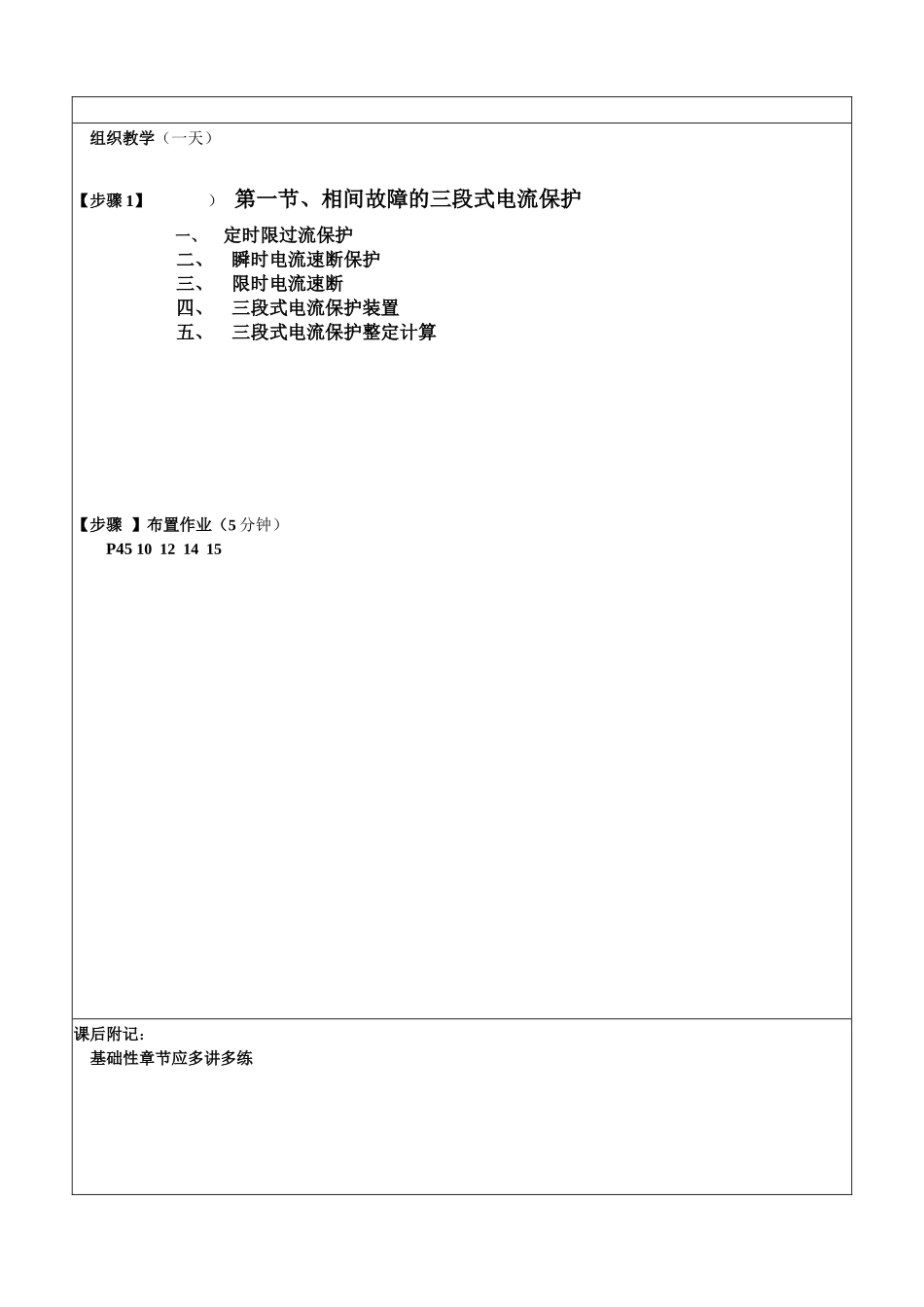

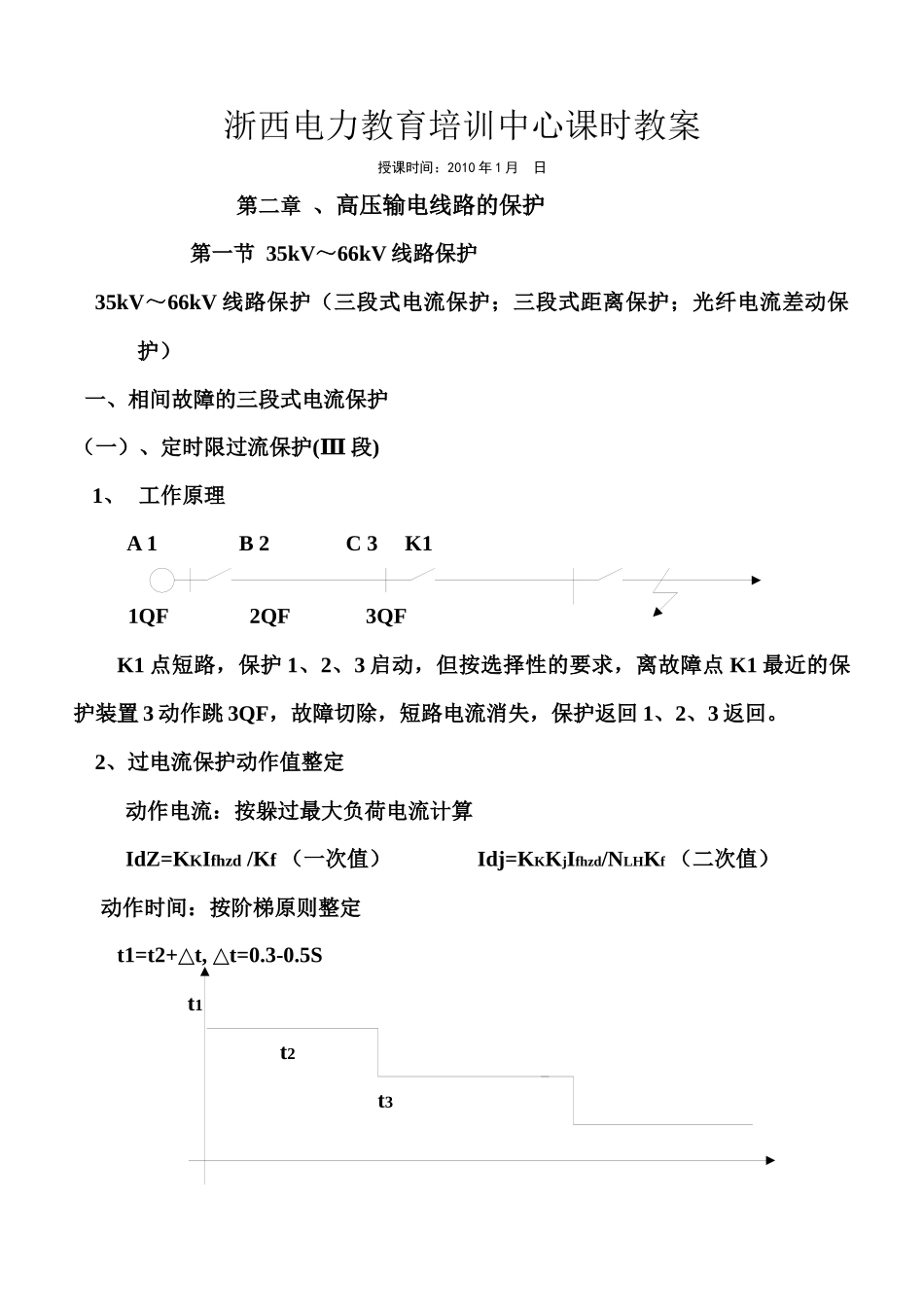

继电保护课教案(№2)授课教师:钱嘉课次课题课型教材对应范围审批签字二输电线路的继电保护2-1反应相间短路的电流保护理论课第二章授课班级PC0497绍兴变电授课日/期10月21日/星期四教学方法讲授教具教学手段(√)传统手段:黑板+粉笔()现代手段:录音、录像、投影、计算机等多煤体技术+教学目的掌握三段式电流保护的构成、各段的整定原则,理解三段式电流保护的工作原理及动作过程。教学重点分析三段式电流保护各段的整定原则。难点分析处理画图分析组织教学(一天)【步骤1】)第一节、相间故障的三段式电流保护一、定时限过流保护二、瞬时电流速断保护三、限时电流速断四、三段式电流保护装置五、三段式电流保护整定计算【步骤】布置作业(5分钟)P4510121415课后附记:基础性章节应多讲多练浙西电力教育培训中心课时教案授课时间:2010年1月日第二章、高压输电线路的保护第一节35kV~66kV线路保护35kV~66kV线路保护(三段式电流保护;三段式距离保护;光纤电流差动保护)一、相间故障的三段式电流保护(一)、定时限过流保护(Ⅲ段)1、工作原理A1B2C3K11QF2QF3QFK1点短路,保护1、2、3启动,但按选择性的要求,离故障点K1最近的保护装置3动作跳3QF,故障切除,短路电流消失,保护返回1、2、3返回。2、过电流保护动作值整定动作电流:按躲过最大负荷电流计算IdZ=KKIfhzd/Kf(一次值)Idj=KKKjIfhzd/NLHKf(二次值)动作时间:按阶梯原则整定t1=t2+t,t=0.3-0.5S△△t1t2t33、保护范围:至少保护到下一线路的末端。4、过电流保护的灵敏度校验KL1远=Idcmin/IdzKL1近=Idbmin/Idz(二)、瞬时电流速断保护(Ⅰ段)1、工作原理ABC1QF2QF3QFIdlIdzIdbmaxL2、动作值整定动作电流:按线路末端最大三相短路电流整定I1dz=KKIdbmax动作时间:t=0S3、保护范围:保护到本线路的一部分。4、灵敏度KL:用保护范围占线路全长的百分数表示。最大运行方式:保护区大于线路全长的50%。最小运行方式:保护区大于线路全长的15-20%。(三)、限时电流速断(Ⅱ段)1、保护范围要求:保护线路全长及下一线路一部分,但不超出下一线路的瞬时速断范围。(至少保护到本线路的末端)~2、动作值:动作电流:Idz1>Idz2Idz1=KKIdz2动作时间:t1=t2+t=0.5S△3、灵敏度KL校验KL=Idbmin/Idz(四)、三段式电流保护装置三段式电流保护组成:由瞬时电流速断、限时电流速断、定时限过电流保护组成。动作过程分析1、线路末端AB两相短路:2、线路首端AC两相短路第二节、电网相间短路的方向电流保护一、方向电流保护的基本原理1、方向问题:在双侧电源及单电源环形电网,电流保护需装方向元件。ABCD1QF2QF3QF4QF5QF6QFD方向元件的动作方向:功率方向由母线到线路二、时限配合T1T3T5T2T4T6不同动作方向保护不必考虑时限配合,相同动作方向的各保护按阶梯原则实现配合。第三节110kV~220kV线路保护110kV~220kV线路保护(三段式距离保护;纵联保护;光纤电流差动保护;三段式零序电流保护)一、距离保护(一)、距离保护的基本原理1、距离保护:由测量故障点距离的阻抗继电器构成的保护装置。正常运行:U/I=Ue/Ifh=Zfh负荷阻抗线路故障:U/I=Ucy/Idl=Zdl短路阻抗反应故障点至保护安装处距离。Zdl<<Zfh2、距离保护的优点:保护范围与运行方式无关。(二)、三段式距离保护的构成及特性1、构成(1)电压二次回路断线闭锁元件(2)起动元件(3)测量元件(4)振荡闭锁元件(5)时间元件2、距离保护的保护范围距离Ⅰ段:保护到本线路全长的80%-85%。距离Ⅱ段:保护到下一线路30%-40%。距离Ⅲ段:至少保护到下一线路的末端。3、距离保护的时限特性2、阻抗继电器jxjxjxRRR全阻抗继电器方向阻抗继电器偏移特性阻抗继电器(三)、电压互感器二次回路断线的影响电压互感器二次回路断线,距离保护失去电压,阻抗继电器动作,保护可能误动。断线闭锁装置在电压互感器二次回路断线时,将距离保护闭锁。(四)、系统振荡的影响及振荡闭锁装置1、振荡过程2、振荡与短路的区别3、系统振荡时,使振荡中心附近的电压发生变化,引起阻抗继电器误动,同时振荡使距离保护的起动元件动作,使距离保护误动。4、振荡闭锁装置的构成及闭锁方式...
