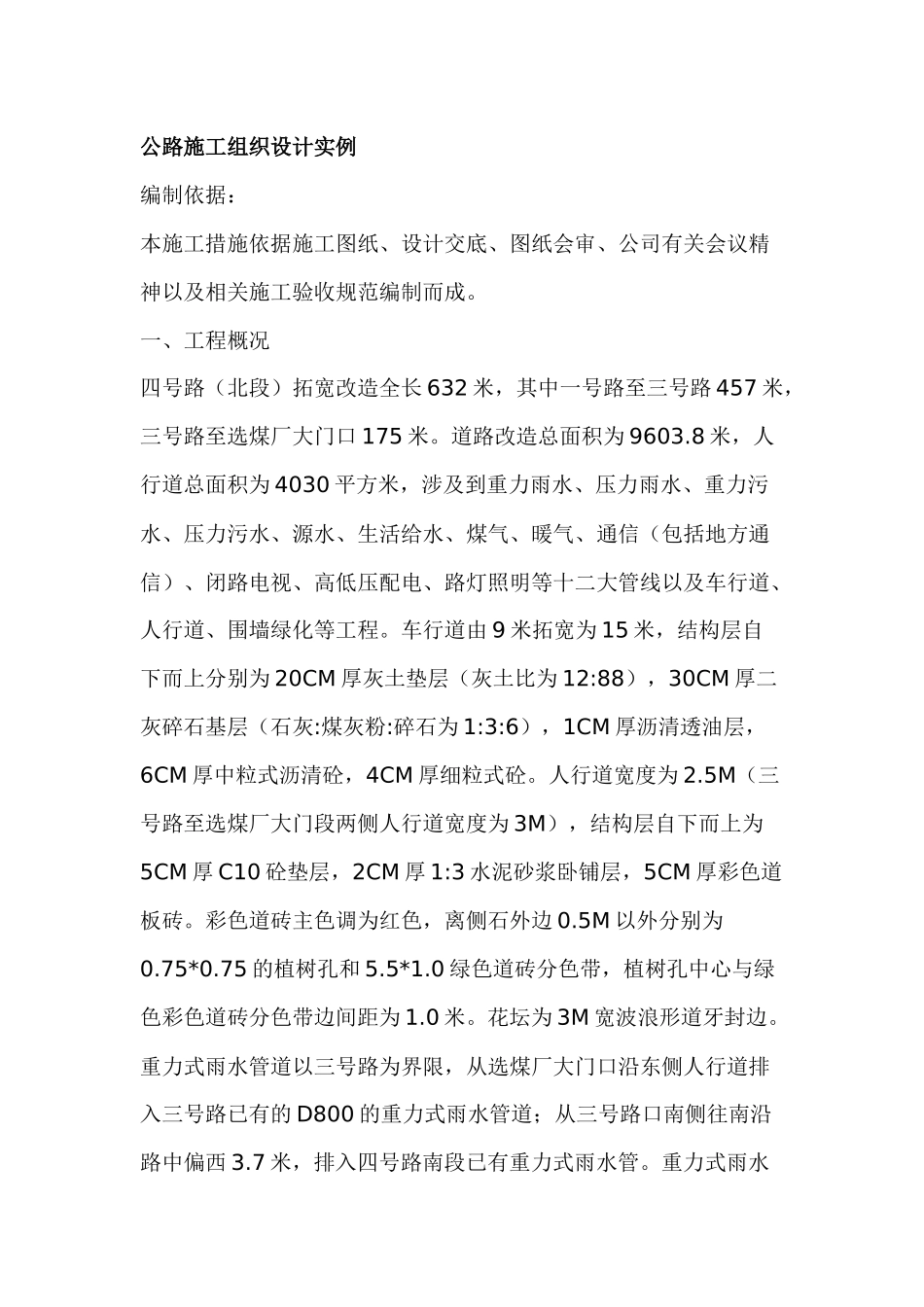

公路施工组织设计实例编制依据：本施工措施依据施工图纸、设计交底、图纸会审、公司有关会议精神以及相关施工验收规范编制而成。一、工程概况四号路（北段）拓宽改造全长632米，其中一号路至三号路457米，三号路至选煤厂大门口175米。道路改造总面积为9603.8米，人行道总面积为4030平方米，涉及到重力雨水、压力雨水、重力污水、压力污水、源水、生活给水、煤气、暖气、通信（包括地方通信）、闭路电视、高低压配电、路灯照明等十二大管线以及车行道、人行道、围墙绿化等工程。车行道由9米拓宽为15米，结构层自下而上分别为20CM厚灰土垫层（灰土比为12:88），30CM厚二灰碎石基层（石灰:煤灰粉:碎石为1:3:6），1CM厚沥清透油层，6CM厚中粒式沥清砼，4CM厚细粒式砼。人行道宽度为2.5M（三号路至选煤厂大门段两侧人行道宽度为3M），结构层自下而上为5CM厚C10砼垫层，2CM厚1:3水泥砂浆卧铺层，5CM厚彩色道板砖。彩色道砖主色调为红色，离侧石外边0.5M以外分别为0.75*0.75的植树孔和5.5*1.0绿色道砖分色带，植树孔中心与绿色彩色道砖分色带边间距为1.0米。花坛为3M宽波浪形道牙封边。重力式雨水管道以三号路为界限，从选煤厂大门口沿东侧人行道排入三号路已有的D800的重力式雨水管道；从三号路口南侧往南沿路中偏西3.7米，排入四号路南段已有重力式雨水管。重力式雨水管三号路以北管径为d500，三号路往南分别为d600、d800和d1000；连接立式雨水口的支管为d300。压力雨水管道从六村雨水泵房以d800的预应力钢筋砼管排入三号路d800的重力式雨水管。重力式污水管自中八村往南50米东侧W15井往北排入三号路北侧d600的污水管，管径为d400。来自十一村污水泵站的压力式污水以管径为DN200，DN300球墨铸铁管排入三号路北侧d600的污水主干管；三号路往北以DN150的球墨铸铁管将选煤厂的污水排入三号路北侧d600的污水主干管。给水从一号路主干管往北以DN200球墨铸铁管直至选煤厂大门口，中途与三号路给水主干管、后八村给水管网、中八村给水管网相连接，横穿四号路预留热交接站给水，并且与十一村给水相连，沿路连接路边消防栓。热交接站以南深井泵房源水管穿过四号路，沿东侧往南以DN150的球墨铸铁管与一号路源水管相连。由原矿建公司箱变往北沿围墙根设一道电缆沟，将四号路原有高压架空线改为电缆落地至三号路口。通信管网从一号路往北直达选煤厂大门口，其中一号路至三号路在四号路中心线西侧5.7米处，三号路往北在四号路中心线以东5米处；在原矿建公司热交接站北侧，有横穿四号路的支管。原矿建公司热交接站往南、东、西两侧均有采暖管道往南直至一号路；往北从路东直至后八村围墙，中间于十村入口南侧，后八村围墙处分别有横穿四号路的暖气支管。煤气由三号路北侧干管从四号路两侧沿人行道分别往南、北两方向延伸至一号路和选煤厂大门口。在十村入口南侧、一号路口各有三道Φ100预埋钢管。本工程埋深最深的管道为三号路重力式污水管达2.8米。另外从一号路沿四号路东、西侧直至后八村北端新增花饰围墙。该工程为改造工程，原有地下管线十分复杂。新设计的部分地下管线直接坐落在原有地下管线上，新系统未形成，老系统又不能拆除施工难度相当大。尤其是压力雨水在原有平面位置，利用原有管子深埋至设计标高。开工前建设单位必需通过各种方式掌握地下管线的布置，并提前向施工单位书面交底；还需在建设单位和设计单位的充分沟通下修改设计，确保在高温、多雨季节，不影响沿路有关单位和居民正常工作和生活的条件下顺利施工。电缆沟紧贴围墙，新通信管道与老雨水管道位置重合，新给水、源水管道与高压线杆重合，旧暖气管道拆除位置与旧污水管道重合，这些都给施工相当大的难度，也需建设单位和设计单位协商进行必要的修改，确保安全施工。四号路北段同样为矿区主要交通道路，必须在提前进行交通疏导和交通管制，确保顺利施工。二、施工准备1、组织施工人员配合物业公司、电业公司、计通处等单位就他们所掌握的地下管线情况（位置走向）进行核实，并在现场做出标识。2、组织编制施工组织设计、施工图纸预算、施工所需材料计划、罗列出阅读图纸时存在的疑问，做好图纸会审准备。同时收集套用的图集资...
